<<辻󠄀 拓人の卒論日誌>>†

２０２３年†

３年†

創造工房実習

10/20 ガイダンス†

10/27 タッチタイプの練習†

cd ファイルを選ぶ

ls 確認する

cd .. 戻る

mkdir フォルダ作成

rmdir フォルダ削除

gedit .tex &　テキストエディタを開く

pwd 現在開いているファイルを表示

vi ファイルを開く

rm ファイル削除

cp .tex コピー

cat .tex 表示

Esc:w 保存

Esc:wq 保存して戻る

11/10 viの使い方の練習†

11/17 SALOMEの使い方＜片持ち梁＞†

相対誤差(\( \frac{salome-手計算}{手計算} \))

11/24 SALOMEの使い方＜単純梁＞†

(salome−手計算/手計算)

---

11/29 SALOMEの使い方＜異方性１次と等方性２次＞†

(\( \frac{salome-手計算}{手計算} \))

---

12/08 SALOMEの使い方＜鋼材と木材の合成単純梁＞†

12/15 LaTeXの使い方†

12/22 LaTex図の挿入方法†

２０２４年†

1/19 LaTex表の作成方法†

1/26 LaTex作成†

2/2 LaTex作成†

LaTex作成と春休みの班分けを行った

春課題†

座屈解析†

2024座屈班
片持ちばり、単純梁は解析できた
両端固定は両端を固定した状態で座屈させる設定ができなかった

単純梁の座屈解析を行った

４年†

4/17 春課題発表†

課題　断面の比を変えてみる　1:1 1:1.1 1:3 1:5 1:7 1:10
　　　両端固定の仕方を変えてみる　線でもう一箇所囲う

4/24 春課題再発表†

課題　オイラー座屈の定義を確認する　固定箇所や固定方法
　　　細長比を変える　梁の長さを変えて確認する

5/8 春課題再々発表†

春課題の再々発表はなかった
かわりに研究テーマの説明を聞いた

研究テーマ 5/15決定†

　合成桁の補剛材を木材に置き換える

研究テーマまとめ†

弾塑性解析結果

(12✕150_6✕900_6600のモデル)

座屈解析結果

５月†

5/17にやったこと†

J-STAGEにある論文を探した
キーワードは鋼桁と補剛材
ハイブリット鋼桁における補剛材の効果
連続合成ハイブリッドI形桁の曲げ・たわみ挙動に関する一考察
波形鋼板をウェブに用いた複合プレストレストコンクリート桁の力学的挙動に関する研究
腐食した鋼桁端部に対する当て板補修の性能回復機構に関する研究

5/21にやったこと†

K2に載せてもらった資料を読んだ
とりあえず英語のものは後回しにする

5/22にやったこと†

ちょっとだけ研究室にいって局部座屈とsalomeでの設定方法について調べてみた
局部座屈についてはなんとなくわかったが設定方法は全然わからなかった

5/23にやったこと†

資料を読んだ
木材のことについても調べた→参考木材の豆知識

5/24にやったこと†

salomeで解析したデータに局部座屈がでているかどうか田村さんと青木先生にきいた
10mm✕10mm✕220mmの中を8mm✕8mm✕220mmでくりぬいたモデルでやってみた
けっこう普通の座屈になった

10mm✕10mm✕220mmの中を9.9mm✕9.9mm✕220mmでくりぬいたモデルでやってみた
両端固定ver
けっこう局部座屈のようなものが見られた
モード００

モード０１

単純梁ver
モード０１

モード０２

モード０３

丸森の桁で解析してみた
とりあえず端から１ｍ話してピンとローラー固定して中心で線載荷してみた
全長１２ｍのモデル

モード０２

モード０３

モード０４

モード０５

つぎに片持梁のように載荷してみた
こっちは全長１０ｍで片持ち梁のようにして座屈させてみた
モード０２

モード０３

丸森の桁を５等分の花嫁にしてみた
端から１、３、５は丸森橋と同じ断面を採用
端から２、４は丸森橋よりも小さい断面を採用　フランジ10mm✕580mm　ウェブ2322mm✕6mmとした
とりあえず端から１ｍ話してピンとローラー固定して中心で線載荷してみた

モード０３

モード０４

モード０５

モード０６

後日弾塑性解析を行ってみる

5/28にやったこと†

丸森橋のモデルを使って弾塑性解析をやってみた
エラーがでて全然進まなかった
１日無駄にしてしまった

エラー内容はこんな感じでした　<S> Exception utilisateur levee mais pas interceptee. Les bases sont fermees. Type de l'exception : ArretCPUError [('?', (), (), ())]
Auto Refreshを5s、10s、30sでやってみてもだめだった

History Veiwで↙にあるRun parametersの時間を変えてもエラーだった
timeは解析時間の限度らしい
あと上のメモリを上げると解析がまわるかもしれないらしい
Auto Refreshはメッセージの更新時間らしい
→これを大きくしすぎると重くなって良くないみたいです

5/29にやったこと†

弾塑性解析の続き
ゼミと英語のやつ
ゼミで丸森橋桁のWebだけで座屈してみることにした　←やってみたら固定端周辺に局部座屈がみられた
丸森橋桁に木材はさんで実際に補剛してみる
４点支持で載荷してみる
線荷重を２か所にしてみる

まとめ用のノート買う

局部座屈について
ミカオ建築館
建築士の勉強！第92回（構造文章編第10回 鉄骨造－6（梁の設計・局部座屈））
座屈とは？座屈荷重の基礎知識と座屈の種類

局部座屈の実例参考局部座屈によるエネルギーを吸収する構造形式の基礎的研究

5/30にやったこと†

ちょっとだけ座屈解析　昨日言われたWebだけでやってみるやつ
どれがどのモードで局部座屈がほんとうに起きているのかわからなかったので明日聞く

5/31にやったこと†

メッシュの切り方を従来の方法にしてみた
単純梁だからいかないのかなと思ったので片持ちばりにしてみた　←成功した

スケールファクターが１だと変化がなかったのでスケールファクターを最大にしてみた

固定部分が曲がっていた

６月†

6/3にやったこと†

圧縮をうける無補剛板の理論式について教えてもらった
先に木や鋼で補剛する解析をしていたが理論値と比較していかないといけないらしい
とりあえず理論式の計算

ちなみに鋼桁と木材で補剛した桁の比較
木材の挿入方法を間違えてしまったので次はそれを直して解析する　←やっぱりあってました

mesh 60

6/5にやったこと†

平板の座屈について座屈の本を読んだ

6/7にやったこと†

推薦書とかの整理をした
一応前回出来なかった解析のエラーを見直して解析してみた

mesh 50

6/10にやったこと†

前回平板の座屈をやったときには片側からしか載荷してなかったのでねじれが少し見られた　←中央で線載荷したものでした

今日やった解析では両方から押したのでねじれが見られなかった

正しくはこっち
ローラー側載荷

両面載荷

理論値に近づくためにどうすればいいのか考えます
なんで理論値と違うか聞いたら座屈係数kとアスペクト比αを勘違いしていました
明日は座屈係数について調べる

平板の座屈の理論式　補剛されていない板

\( σ_{cr}=kσ_e \)
\( σ_e=\frac{π^2E}{12(1-ν^2)}(\frac{t}{b})^2 \)
長さがa　幅がb　厚さがt
板に初期たわみがないとある荷重Nまではたわみを発生させることなく等分布圧縮応力\( σ_{cr} \)(\( =\frac{N}{bt} \))が発生し、ある荷重\( N_{cr} \) (座屈応力\( σ_{cr}=\frac{N_{cr}}{bt} \))に達すると板は座屈し、たわみ始める

#bf \( k=4.0 \) 　　　　　　　　　　　　　\( α=\frac{l}{b}>=1 \)

\( k=(α+\frac{1}{α})^{2} \) 　　　\( α=\frac{l}{b}<1 \)

上の式を使っても理論値に近づかないのでわからなくなりました

6/12にやったこと†

平板の座屈の理論式であわないならまずはオイラー座屈でやってみるとゼミでのアドバイス
理由としては細長いとオイラー座屈の理論式が有効になるから
ただオイラー座屈では両端にピンがあるものなのでどう適用するのか考える

オイラー座屈の理論式 \( P=(\frac{nπ}{k\ell})^{2}EI \)

片持ちの場合:\( k \)=2
両端固定の場合:\( k \)=0.5
両端ピン固定の場合:\( k \)=1
固定＋ピン固定の場合:\( k \)=0.7

１次モード:\( n \)=1
２次モード:\( n \)=2
オイラー座屈の座屈荷重を求めてみたが理論値と合わなかった

6/13にやったこと†

とりあえず無補剛板をやっているのでさっさとかたづけたい
やっぱり両端から載荷しているときの違いを考える必要があるかもしれない

6/14にやったこと†

両端に支承があれば両端支持 座屈係数をk=0.425でやってみたら桁は理論値と等しくなったがまだ相対誤差は５０％前後
自由突出板について調べる

\( k=0.42+\frac{b^{2}}{a^{2}} \) という式もあった

6/19にやったこと†

ゼミ
座屈の本だと端で単純支持していたり４辺単純支持しているようなイラストだったのでやってみたがうまくいかなかった

6/21にやったこと†

研究室にきたけど特になにもしなかった

6/22にやったこと†

丸森橋の桁のフランジ部分についてオイラー座屈と平板の座屈をやってみた
→座屈解析かけてみたが要求されたモードがでないとかで解析できなかった

同じく丸森橋の桁でウェブの一部分を切り取って座屈解析してみる

6/24にやったこと†

丸森橋のウェブを切り取ったもので解析してみた
単純梁で両端をピンとローラー固定してみた
→12mm✕200mm✕2300mmではmesh3だと相対誤差２１％ぐらい

次に６層重ねたもの(１つの物質としているが６層に線引きしたもの)でやってみたらmesh3でも要素数が2.5倍くらいになり相対誤差も１３％くらいだった

ここまでは１次要素なのでつぎは２次要素でやってみる

6/25にやったこと†

６層のモデルのメッシュ違いをやってみたがうまくいかなかった

6/26にやったこと†

ゼミ

正方形板の座屈解析で境界条件変えてやってみた
→1mm✕20mm✕20mmのモデルだとオイラー座屈の理論式に近かった

６層のモデルで２次要素にして解析をまわしたが時間がかかる

6/27にやったこと†

RESI_RELAに対しての誤差とかのメッセージがでていたので値を0.0001から0.001に変えてみた
〈メッセージ内容〉
ユーザー例外が発生したが、インターセプトされなかった
!ベースが閉じられた
!例外のタイプ: error
!MUMPSソルバー:
!線形システムの解が不正確すぎる:
!計算誤差: 0.000129161
!許容誤差: 0.0001 (RESI_RELA)
!アドバイス:SOLVER/RESI_RELA キーワードの値を増やすことができる

メッセージはこんな感じ

たぶんRESI_RELAのミスはここで止まって解析が進まなくなる

たぶん許容誤差がどうとかなのでRESI_RELAを大きくすると解析がまわる
サロメの計算誤差の値よりもRESI_RELAの値を大きくする必要がある

12mm✕200mm✕2300mmのモデルでやっているがとりあえず解析を成功させたい

とりあえずシェルエレメントのモデルでやってみることにした
→設定の方法がわからなかったのでエラーになってしまった

6/28にやったこと†

要素数が５００万くらいの丸森橋のウェブの解析が回っていたが理論値とあっていなさそうだった

6/29にやったこと†

シェル要素の解析の仕方をいろいろ調べた
エラーにしかならなかった

７月†

7/1にやったこと†

大学院試験
シェル要素解析方法の続き

7/2にやったこと†

シェル要素での解析方法のつづき
ぜんぜんわからない

7/3にやったこと†

ゼミはやらなかった
宮地エンジニアリングの話をきいた

netgen1D-2Dのやつでやると三角のメッシュができたが動画とかhdfファイルとか見てやってみたら四角のメッシュになった
長方形になったり正方形になったりした

アルゴリズム　Qaudrangle　Medial Axis Projection　→　Number of Layers
ただの平面

I桁の一部

meshの表は水色で裏は青色だったのでたぶんshellのmeshにはなっているとおもう

まだシェルエレメントでの座屈解析の方法を模索中
EXCEPTIONは計算を停止したという意味らしい
上の方にいくとどこのASTER_Studyで停止したのかがわかるらしいです

とりあえず数をこなしてエラーを１つずつつぶしていく

7/4にやったこと†

7/8にやったこと†

とりあえずRESI_RELAのエラーがでていたのでその値の設定をした
エラーになり次第Aster_studyの設定を変更する
→途中で必要なさそうな項目見つけたら調べる

7/9にやったこと†

いろいろやっていたらシェル要素での片持梁の解析がまわった
→ただParaVISで変位とかの情報がみれない

7/10にやったこと†

英語
ゼミ
英語プレゼンの準備

7/12にやったこと†

シェル要素解析の続き
本とかいろいろ探してます

7/16にやったこと†

きゅうりとか豆ができてた
バジルの匂いがした
英語プレゼンの準備

7/17にやったこと†

シェルエレメントでの解析がまわってParaVISも確認できた
丸森橋の桁のウェブに対して片持ち梁の条件でやってみたところオイラー座屈の理論値と1.5％しか違わなかった

単純梁でもやってみたが解析値が理論値の２倍になってしまった
→ParaVISで見たときにmeshの粗さがはっきりしていたのでそこを改善してみる

両端を固定して単純梁化した解析

カクカクしていておもしろい

英語ゼミ発表
３番目

オープンキャンパスの準備
３Ｄプリンター班になった

FORCE_NODALE　点に載荷
FORCE_CONTOUR　輪郭に載荷
FORCE_INTERNE　体積に載荷　密度に設定すると自重になる

7/19にやったこと†

シェル要素で単純梁解析をやったが誤差が大きかった
３Ｄプリンターの組み立て
飲み会

7/23にやったこと†

３Ｄプリンターの試し
→なんか詰まった

シェル要素をつかってＩ桁鋼の解析を進めた
→エラーで進まなかった

7/24にやったこと†

オープンキャンパスの準備の続き
Ｉ桁鋼のモデル解析の続き

7/25にやったこと†

大学院の誓約書提出
相談したらシェル要素で片持ちばりでの解析は誤差が小さかったので単純梁での結果はおいておいてＩ桁鋼のモデルに集中することにした

7/27にやったこと†

オープンキャンパス

7/29にやったこと†

初年次ゼミを聞いた
へんな質問をしちゃった

１回だけ解析を回した

7/30にやったこと†

Ｉ桁鋼解析の続き
大学院生の方にCode_Asterの質問コーナーの使い方を教えてもらったのでそれを見ながらやってみる

新しく買った３Ｄプリンターをオープンキャンパスで実験室に持っていったので構造研２１８の部屋にセットし直した

7/31にやったこと†

外国語文献最後
ゼミ
Ｉ桁鋼でのシェル座屈がうまくいかないのでとりあえず例題で曲げ解析してみることにした

８月†

8/1にやったこと†

Ｉ桁鋼のシェル要素解析の続き
例題の曲げ解析も並行しておこなった

8/2にやったこと†

曲げ解析でメッシュやシェルの接続方法を試したがエラーしかでなかった
今までのエラーからAFFE_CHAR_MECAかMODELISATIONのどっちかかなと思います

8/4にやったこと†

シェルを結合させる曲げ解析は成功した
境界条件とかヤング率のメッセージが出ていたのでAFFE_CHAR_MECAを見直したら成功した
Ｉ桁鋼についてやってみたがシェルのベクトルのエラーがでてしまった

8/5にやったこと†

あとすこしで解析がまわりそうなのでそこの続き

Ｉ桁鋼の解析が成功した
とりあえず下フランジの端１ｍぶんを固定してＩ断面もｘとｙを固定してみた
ParaVIS　000

他にも境界条件を変えて解析してみる
自重も与えようと思ったがエラーになったのでやめた
→DFFE_MATERIAURHOとAFFE_CHAR_MECAのPESANTEUR

8/6にやったこと†

昨日の解析ではＩ型の両断面をｘとｙを固定していたのでそこをはずして解析したらＩ断面が座屈していた
最初からくしゃくしゃになっていたので合っているかわからない

ParaVIS　00

ParaVIS　01

ParaVIS　02

ParaVIS　03

こっちは下のフランジを全部固定してみたやちゅ
ParaVIS　00

ParaVIS　01

ParaVIS　02

ParaVIS　03

8/7にやったこと†

解析結果の確認
座屈の様子がそれっぽいそうなのでよかった
→補剛材を入れて解析してみる

8/9にやったこと†

補剛材をいれて解析する前に補剛材について調べた

〈メモ〉
横桁の上に配置される桁を縦桁
横桁と縦桁共に床版を支える橋梁の部材

橋の基礎知識
橋の豆知識

8/15にやったこと†

補剛材について調べた

8/26にやったこと†

補剛材について調べた

8/31にやったこと†

９月†

9/2にやったこと†

9/3にやったこと†

補剛材とＩ桁の接続方法の確認
補剛材は鋼材の場合はＳＳ４００を使用
→補剛材の隙間は仮想剤にしてみる
Ｉ桁についても丸森橋ではＳＭ４９０ＹだがとりあえずＳＳ４００を使用する

〈メモ〉
SM490YAとSM490YB
SM490YBについて

9/5にやったこと†

途中経過hdf

作成したモデル

→板しては2279m
　両端に17mmの仮想材
　補剛材の間隔は1.2mで中心は2.8m

→垂直補剛材に干渉しないように両端から1mm短くした

9/9にやったこと†

ゼミ
→やること
　９／２０まで解析まわす
　できれば早めに木材でのモデルも作る
　⇒新品のＩ桁鋼だけでなく災害などで初期不正のでたやつにも当てはめて解析

9/10にやったこと†

補剛材をいれた解析の続き
AFEE_CHAR_MACAがおかしい？
MARC使ってみた

9/17にやったこと†

補剛材なしで座屈させた
→CompoundでなくてFuseでも成功した
垂直補剛材をいれた解析は成功しないので後回し
水平補剛材をいれた解析した
→12000mのつながった補剛材にしてみた

補剛材なし
ParaVIS　15

ParaVIS　16

ParaVIS　17

ParaVIS　17

ParaVIS　18

ParaVIS　18

水平補剛材あり
ParaVIS　08

ParaVIS　11

ParaVIS　12

ParaVIS　13

9/19にやったこと†

仮想材をいれてないモデル

垂直補剛材ありと仮想材なし
ParaVIS　00

→言われたとおり補剛材が突き抜けてしまっている

ParaVIS　01

ParaVIS　02

9/20にやったこと†

鋼構造を語る会

9/21にやったこと†

補剛材をいれた解析の続き
補剛材のベクトルをいれずに解析
⇒座屈荷重に変化なしで解析まわる

補剛材に対してAFFE_CHAR_MECAのLIAISON_UNIFの設定を端の補剛材１つだけいれないで解析
⇒座屈荷重が小さくなってしまいウェブの反り具合に違いがでた

LIAISON_UNIFでウェブと補剛材(一番端の一本)の回転を制限せずに解析した違い
→一番右に変形しているのが回転の設定に制限をかけなかったやつ

9/24にやったこと†

補剛材とフランジをくっつけようとしてるので境界条件のエラーがでていると考えられるのでそれをもとに設定を考えた
⇒進捗なし
ゼミ

9/26にやったこと†

実験を行うモデルをつくり弾塑性解析をまわしてみた
とりあえず補剛材なしのもの

解析モデル

スケールファクター１０
一番最後の段階のやつ

スケールファクター１００
一番最後の段階のやつ

9/27にやったこと†

http://www.str.ce.akita-u.ac.jp/~gotouhan/j2023/tsuji/soturon/iketashita.svg
とりあえず補剛なしの桁で引張が一番大きそうな下側の部分で変位と荷重ステップでグラフにしてみた

弾塑性解析で下のエラーメッセージがでてしまったが荷重を減らしたところ解析できた

木材を補剛材として挟んだところ下のエラーメッセージがでてしまった
⇒スギ材の最大ヤング率の１０ＧＰaを等方性としてみたら解析がまわった

9/29にやったこと†

それぞれのモデルで解析をまわした
ステップは２０段階とした

１０月†

10/1にやったこと~†

補剛材なし
(100,2000,924)

(200,2000,924)

垂直補剛材
(0,2000,924)

(100,2000,924)

(200,2000,924)

下フランジ
(100,2000,0)

→まだ線形なので降伏していなさそう

(103,1982.01,982.041)

→ウェブは降伏してる？

10/2にやったこと†

両面木材での補剛
片面は垂直補剛材なしで木材のみ
(100,2300,0)

(0,2300,0)

(103,1981.14,983.859)

→Ｉ桁鋼のみのモデルでは降伏していた部分が塑性化していない？

片面木材補剛で載荷線下に両面垂直補剛材をいれたモデル
(0,2300,0)


→木材で補剛していない側の垂直補剛材は塑性化していた

(0,2300,0)


→降伏応力に達していない

10/3にやったこと†

中間発表
モデルの荷重を400kNから1000kNに変更
→その荷重で座屈荷重はいくらになるのか計算する

10/7にやったこと†

10/8にやったこと†

圧縮強度と引張強度

10/11にやったこと†

弾塑性解析と座屈解析の続き
モデルの要素が大きすぎて時間がかかってしまい解析が進まなかった

10/14にやったこと†

解析がまわっているかの確認
弾塑性解析でなぜＰ＝のエラーがでるのかをしらべてみたがわからなかった
→中村先生の実験では1421kNで鋼桁は座屈しているので弾塑性解析と座屈解析ともに1500kNは載荷したい

10/15にやったこと†

いったん補剛材なしの鋼桁で座屈させてみたら135kNくらいの座屈荷重だった

そもそも補剛材の厚さとかいれる量が中村先生のモデルとは違ったので統一して解析
→中村先生の実験では鋼桁補剛材あり(支点と載荷には厚め14mmの補剛材、荷重集中点補剛材をいれている)
　そのモデルはウェブが座屈しているので座屈解析してみたら1300.563kNとなり9.26％の相対誤差だった

10/16にやったこと†

ゼミ
弾塑性解析のつづき

メッシュの切り方

スケールファクター３００倍で見るときれいにたわんでいた

⇒P=のエラーがでてしまい解析が進まないため、P/2=300kN、全体の荷重が600kNでやったのでそこから荷重を増やせるだけ増やす

10/18にやったこと†

弾塑性解析のつづき
⇒P=0.098とかのエラー問題を教えてもらったやり方＋AnalysisでSHIMO_MIHEからTOPPEみたいなのに変えるやり方を教えてもらい解析がまわったがへんなグラフになった

10/19にやったこと†

STAT_NON_LINE→COMPORTEMENT→DEFORMATION→PETITとDEFI_FONCTION→PROL_DROITE→LINEAIRE(INTERPOL=LOG)

STAT_NON_LINE→COMPORTEMENT→DEFORMATION→PETITとDEFI_FONCTION→PROL_DROITE→CONSTANT(INTERPOL=LOG)

10/21にやったこと†

中村先生のモデルでの解析結果
座屈解析結果　1325.914kN
相対誤差　−6.69148487％

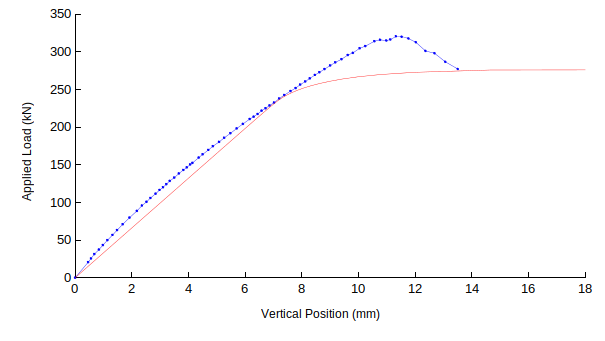

弾塑性解析結果

おまけ
EPSI_SIEQのグラフ

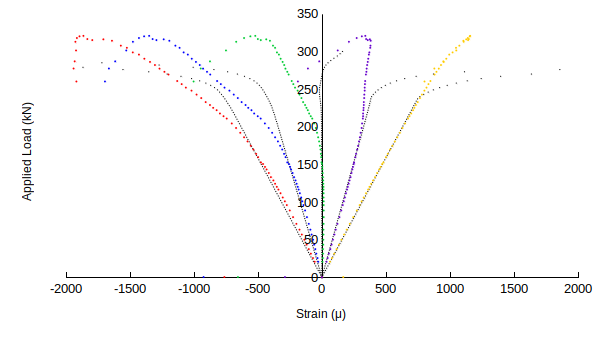

EPSI_SIGMのグラフ

SIEQ_LOADのグラフ

10/22にやったこと†

断面形状は同じでスパン長を３ｍ長くしたモデルでフランジ幅は150mmに変更
座屈解析結果　147.5766kN

弾塑性解析結果
まだ解析途中

10/23にやったこと†

ゼミ

10/24にやったこと†

前回から解析しているモデルの弾塑性解析がおわった
鋼材の補剛材のみのモデル

応力-ひずみ曲線

10/25にやったこと†

木材を補剛材としていれたモデルの弾塑性解析結果
スパン長を３ｍ長くしたモデルのやつ

応力-ひずみ曲線

10/28にやったこと†

ウェブに線をいれた弾塑性解析のつづき

10/29にやったこと†

昨日の解析が謎のエラーでまわっていなかったのでそのつづき

10/30にやったこと†

１１月†

11/1にやったこと†

引張耐力が400kNくらいだそうなのでたぶんあっているそう
→降伏しているところに注目して荷重と変位のグラフをみてみる

11/5にやったこと†

木材で補剛したモデルは鋼材の降伏応力を235\( {N} \)/\( {mm^2} \)に設定しているのに140\( {N} \)/\( {mm^2} \)で降伏してしまっている

11/11にやったこと†

何をいまさら構造力学
I桁鋼の曲げと捩れの参考

mesh40で同じI桁鋼の解析をしてみた

→meshを粗くすると荷重が大きくでてしまうことがわかった

11/13にやったこと†

ゼミ
弾塑性解析のつづき

11/14にやったこと†

弾塑性解析のつづき
木材の方向を変えたモデルを考える
→青木先生には繊維がウェブと直交するように入れるように言われた

11/15にやったこと†

弾塑性解析のつづき

11/16にやったこと†

フランジ幅200mmのモデルでもやってみる
→個人的にやってみることにした

11/17にやったこと†

弾塑性解析とフランジ幅200mmのモデル作成
弾塑性解析はまだ異方性を考慮した解析が出来ていないので後で田村さんに聞いてからモデルをつくる
→木材は実際のように細かくつくるのではなく大きいかたまりに異方性を入れる程度にしておく

赤　鋼補剛　　　青　木補剛

(12✕150_6✕900_6600のモデル)

11/19にやったこと†

モデル作成

11/20にやったこと†

ゼミ
弾塑性解析をしているがEXIT_CORD=137とかのエラー？で解析がおわっているのに赤いマークがでる
→エラーメッセージもとくになし
⇒メモリとかの問題らしいがメモリを下げてもうまくいかなかったのでパソコンを再起動したら解析がまわった

11/21にやったこと†

昨日できなかった弾塑性解析のつづき
→昨日のところにもかいたがパソコンをシャットダウンしたら解析がまわったのでsalomeの設定とかの問題ではなさそうだった

座屈解析(9✕120_4.5✕600_4350のモデル)がまわった
→145.50624kNとなった

11/22にやったこと†

鋼材の補剛材での弾塑性解析結果
(9✕120_4.5✕600_4350のモデル)

→しっかりと降伏している

(9✕120_4.5✕600_4350のモデル)

11/24にやったこと†

12✕200_6✕900_3600の木補剛モデルで解析

→2000kNかけたが降伏していなかった

11/25にやったこと†

今まで荷重が大きく出すぎてしまっていたので弾塑性解析での荷重が小さくなるようにしたい
→対策としてメッシュを細かくする設定にする
　フランジやウェブの板厚方向で３層にわけてメッシュを強制的に３層にすることで板厚方向に要素を増やしてみる
⇒メッシュを大きくしていくと荷重が増えてしまうことが確認ずみ

鋼木ハイブリットの現状
日鉄エンジニアリング
大和ハウス工業
日建設計
ハイブリットの論文

塑性ヒンジについて調べた
建築塑性ヒンジ

11/26にやったこと†

11/22の部分に載せてある解析でフランジとウェブをそれぞれ３層にしたものを解析した
メッシュは同じ１０にして分割した

22にやったデータより降伏するまでの部分に少しちがいがでている

荷重に関してはほとんど変わっていないようにみえる

11/28にやったこと†

11/29にやったこと†

11/30にやったこと†

１２月†

12/2にやったこと†

メッシュを変えて荷重ー変位グラフに変化があるかどうかの解析のつづき
→やってみたが荷重ー変位グラフに変化はほとんどなし
　応力ーひずみ曲線は違いが見られた 　⇒メッシュ２０くらいなら解析時間と精度の両立ができそう

9✕120_4.5✕600_4350のモデル

フランジとウェブを３層にして解析してみた結果

12/3にやったこと†

メッシュを変えての解析の続きと木材補剛の解析のつづき

12/4にやったこと†

引張応力が400N/mm2で破壊荷重165kN
降伏応力が235N/mm2で荷重97kN
⇒これを目標に荷重ー変位グラフをできるようにする
　破壊荷重に達したら荷重が0kNになるようにしたい

両方DX=DY=DZ=0から桁の長さ方向のDYを自由にして解析してみた結果

→両端固定よりも荷重が50kN下がった
　メッシュを小さくしても荷重は変わらなかったので他の設定か引張応力を入力する設定が必要かもしれない

２０２５年†

１月†

２月†

３月†

シェル要素での座屈解析†

ネットで調べるとPRES_REPを使っている

AFEE_CARA_ELEMのCOQUEの設定はシェル要素の厚さとかを決めているみたいなので必須なかんじがしました
MODI_MAILLAGEやPOST_CHAMP(ネットだとCALC_ELEM)を使っているようだったのでとりあえず追加してみた

SUPとかの意味

7/9
片持梁のシェル要素
→変位とたわみ解析のみ
うまくいってない

7/17
丸森橋桁のウェブ片持梁のシェル要素
→座屈解析
うまくいった

7/19
丸森橋桁のウェブ単純梁
→全長１２ｍでスパン長１０ｍ

8/4
16_10の例題曲げ解析
→うまくいっているかわからないが赤と青の変形は見れた
　FORCE_FACEではうまくいかなかったのでPRES_REPを使用した
　LIAISON_UNIFで結合部の自由度(DRX、DRY、DRZ)を固定していたのだがGRUOP_MAで２つ同時に設定してしまうと例の境界条件とかヤング率のエラーになるので別々で設定した
　そもそもmeshも結合する際にnodeがあっていないとエラーになってしまう

16_10の例題曲げ解析
→載荷しないで解析してしまった情報

16_10の例題曲げ解析ｈｄｆ

8/5
Ｉ桁鋼のシェル要素座屈
→例題とはshell elementのつなげ方が違うので工夫が必要

Ｉ桁鋼のシェル要素座屈ｈｄｆ

〈シェル要素メモ〉
シェル要素での解析結果

シェル要素でやるとMODEでvectorも追加で見れるようになっていた

MODI_MAILLAGEをあとから消すと以降の設定が赤くなってしまった
→もういちどMODI_MAILLAGEを追加しても赤いまま
ただ解析は設定が赤いままでもあってもなくてもまわったので必要なさそうなかんじがする

よくでるエラー†

メモリ関連か時間の問題ででるエラー

salomeのメモリ設定を高くするか時間を長く設定する

シェル１枚でおきたエラー

剛体のーヤング率境界条件を見直してくださいとかの文章
NPRECとかsorensenとかの話になっているがここを設定して値をかえるとCALC_MODEから先の計算が進まなくなる
→座屈解析ができなくなる

NPRECをよく調べたら−１にするとマトリクス計算を完全に省略する？無視する？ような意味だったので使わないほうがいいのかなと思いました
→ただ変位とかたわみをみるだけだったらNPRECを使ってもなんとか解析はまわせたがそれでParaVISがうまく見れなかったのかもしれない

=とりあえず境界条件と載荷条件を見直してみたら解析がまわった
=固定側のDRX、DRY、DRZを設定してみたら解析がまわった
→剛体の支持がとかの文章はこれを言っていたのかもしれない
載荷側の(DRX)、DRY、DRZはあってもなくても同じ解析結果だった

NPRECをつかってCALC_MODEまで解析進めた場合の文章
→CALC_MODEのSOLVEUR→NPRECとかREGI_RELAやCALC_CHAR_CRIT→NMAX_ITER_SHIFTとか変えても効果なし
　そもそも境界条件を間違えているのに無理やり解析を進めているのでこのエラーはおまけ

CALC_MODEがおわるとでてきた文章
→NOEUを出したい場合はCALC_CHAMPでELNOの設定しPOST_CHAMPでELNOを出力したあとでまたCALC_CHAMPでNOEUをださないとといけないらしい
=１番目のCALC_CHAMPでは変位とかたわみのやつはreslin、座屈解析ではmodesを選択する

載荷条件とかがおかしいときは以下の文章がでてMODEが計算されない
ソリッド要素の座屈解析では載荷荷重が小さすぎたりするとでた文章

=シェル要素なのでFORCE_COQUEをつかってみたが解析がまわらないので従来どおりFORCE_ARETEかFORCE_FACEをつかう

複数のシェルでおきたエラー

マスターメッシュがとかのエラー

つかう載荷コマンド関連のエラー
MECA_STATIQUEで計算が止まっていた
今回はFORCE_COQUEをつかっていたが不適切な設定にするとMECA_STATIQUEで計算終了する？

MODELISATIONに合わないFORCEを選択するとなるエラー
例題の曲げ解析ではFORCE_FACEを使ったがこのエラーでPRES_REPをつかった

Ｉ桁鋼シェル要素での解析でおきたエラー

グローバルＸ軸がとかのエラー

Ｉ桁鋼補剛材シェル要素での解析でおきたエラー

投影またはマッチするメッシュがありませんとかのエラー

Ｉ桁鋼シェル要素と木材ソリッド要素での解析でおきたエラー

⇒メッシュを切る段階でジオメトリーで合体したものを一緒にメッシュをきっている
　それぞれでメッシュをきってLIRE_MAILLAGEとかASSE_MAILLAGEとかMODI_MAILLAGEでAster_Studyでメッシュを合体させる必要があるのではないかとおもう

---

---

＜メモ＞†

構造資料†

• 構造研ゼミ
• 構造研ウェブサイト
• 後藤資料
• 青木資料

UNIXコマンド†

• ここのUNIXコマンドはひと通り使えるようになる。
• コマンド集
• 操作系コマンド
• ジャンルごとに細かいもの
• viにおいて[:w　ファイル名]とすると別名保存できる

gnuplot†

• gnuplot
• gnuplotスクリプトの解説
• plot 関数 with linespoints (plot 関数 w lp)

inkscape†

• inkscapeでDesign
• 凡例のみを消してグラフを残したいときは、「ノードツールで選択→画面上のパス→分解」　をやることで消すことができる。（選択したあとctr+shift+Kでショートカットできる）
• 上記の方法だと色もなくなってしまうので色は、「ノードツールで選択→ストロークの塗り」　で色付け作業をする。

LaTex†

• LaTex入門コマンド
• LaTexコマンド一覧（直コマンド）
• 単位の累乗（cm^2,mm^2）をするときは直接cm^2やmm^2で書くのではなく式として認識させるために$で囲う必要がある。
• 図の中に文字の大きさの変え方
• 数式の書き方
• pngの貼り方 \includegraphics[width=30mm]{.png}　（数字は画像の幅の拡大・縮小）
• pdfの貼り方　\input{.pdf_tex}
• \if0 \fi　でコメントアウトしたい行を囲むと複数行のコメントアウトができる。

LibreOfficeImpress†

• 数式の作り方

Salome-Meca†

• AstersutdyのMemoryの数値を上げることで解析に与えるMemory量が増えるらしい（要確認）
• code-asterの説明 (Asterstudyで書かれているコードの説明が書かれている。ただ英語で書かれているので、翻訳する必要あり)
• Salome-Mecaの使用法解説
• Salome-Meca非線形解析　（古い）
• Salome-Meca_降伏点検証
• Salome-フランス語対策
• 折り返しばねの計算
• salomemecaとcodeaster概要
• 線形動解析
• CODE-ASTER ASSEMBLAGE

[m]単位でモデリングするときは，密度の単位はkg/m3を用いる。

最新の100件
