春課題†

解析結果†

片持ち梁　一次要素　一次モード理論値:42,357.05N

メッシュサイズ	要素数	[N]	相対誤差[%]
0.7	184006	42661.95	0.72
0.8	106216	42876.65	1.23
0.9	96238	42914.5	1.32
1.0	37131	43637.1	3.02
2	5671	47602.65	12.38
3	2213	50822.5	19.99

片持ち梁　二次要素　一次モード理論値:42,357.05N

メッシュサイズ	要素数	[N]	相対誤差[%]
0.7	184006	42206	0.36
0.8	106216	42207	0.35
0.9	96238	42208	0.35
1.0	37131	42211	0.34
2	5671	42231	0.30
3	2213	42248	0.26

片持ち梁　一次要素　二次モード理論値:169428.2N

メッシュサイズ	要素数	[N]	相対誤差[%]
0.7	184006	360561	112.81
0.8	106216	362045	113.63620459
0.9	96238	362307	113.84
1.0	37131	368646.5	117.58
2	5671	399578	135.84
3	2213	422798.5	149.54

創造工房実習†

要素数・正確さ・相対誤差・メッシュ

11/22†

11/22†

11/18†

単純梁†

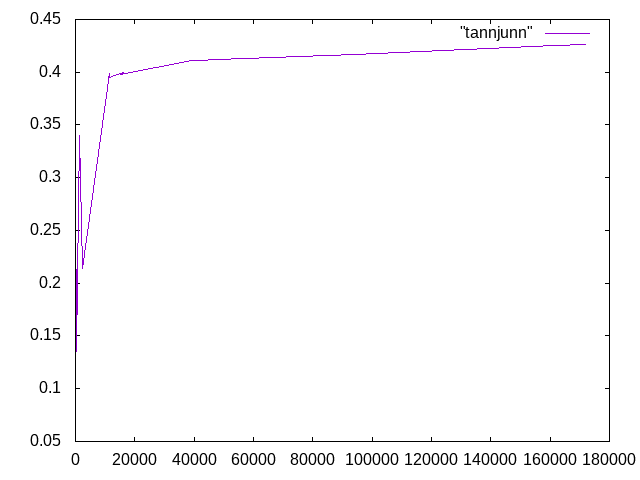

以下にグラフを添付する。

11/12†

片持ちばり†

Salome-Mecaで片持ち梁を解き、自由端4すみの変位の平均を求めた。

メッシュ長さ	要素数	先端変位(4隅の平均値)[mm]	相対誤差(\( \frac{salome-手計算}{手計算} \))	計算者
1	37757	6.37	4.5	創造工房
0.7	107380	6.47	2.96	湊
0.8	57821	6.44	3.62	湊
0.9	57698	6.43	3.73	湊
1.1	57980	6.44	3.57	湊
1.2	52123	6.41	3.90	森井
1.3	45549	6.34	4.98	森井
1.4	26951	6.32	5.31	森井
1.5	16904	6.25	6.32	米谷
1.6	14296	6.20	7.05	米谷
1.7	13596	6.21	6.81	米谷
1.8	6299	5.74	13.9	沼野
1.9	6001	5.73	14.1	沼野
2	5617	5.65	15.3	沼野
3	2309	5.48	17.8	國井
4	617	3.62	45.6	國井
5	494	3.85	42.3	國井
6	581	2.51	62.4	西澤
7	133	1.41	78.8	西澤
8	78	1.29	80.7	西澤
9	72	1.288	80.69	真庭
10	60	1.226	81.62	真庭
11	65	1.231	81.54	真庭

ヤング率：6GPa=6000N/mm\( ^2 \)
ポアソン比：0.4
10mm\( \times \)10mm\( \times \)100mm
先端荷重：100N\( \simeq 10.2 \)kgf

参考：2022年度創造工房実習時のデータ

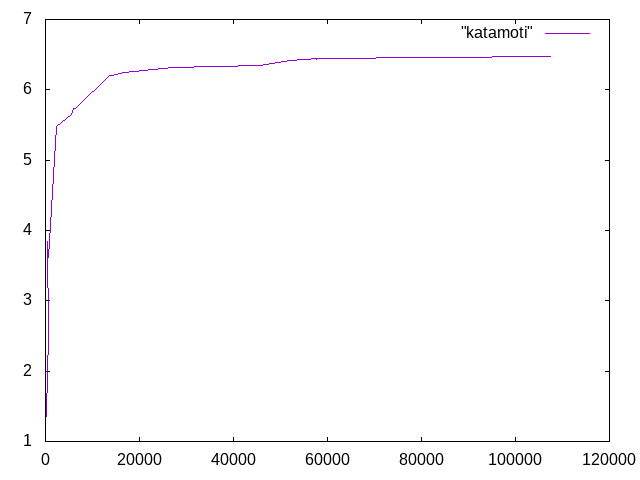

以下にグラフを添付する。

viの使い方と画像の添付の仕方を忘れていた。梶原さん・皆川さん教えていただきありがとうございました。

11/8†

今日はsalomeを学びました。理論値と実値の差が出る理由はまだわからない。サロメのバージョンによって同じ条件で解析しても数値に差が出ると聞いた。あくまで推測だがそれも関係しているのだろうと私は思う。

11/1†

安藤さんに教えてもらいながら画像を作成した。勉強になった。ありがとうございます。安藤さん。
