さぐありモデルの作成†

cable要素を使用したサグありモデルを作成した。

サグありモデルの作り方†

[1]まずサグのないまっすぐなcable要素を用意する
cable要素のみの場合、解析がエラーになってしまうため、固定部に壁を想定したマルチファイバー要素を結合した
[2]cableに張力、重力を与えたときの100点の座標を読み取る
このときサグは2.2m
[3]読み取った座標をプロットし(各点をt0〜t100とする)100点を線で結ぶことでサグありモデルを作成した。

サグの理論式†

ケーブル長さl(重力がかかっていないまっすぐな状態)、サグfを利用して張力、反力を求めることができるみたいだが、この逆をすることで張力からサグを求める
まずt100の張力(水平力)をH、単位長さ重量をwをしたとき、\( \gamma =w/H \)を求める
\( \sinh((\gamma*l)/4)=\sqrt((\gamma*f)/2) \)よりサグfを求める
この式からサグの理論値は2.2mとなった

サグありモデルのt100のみを引っ張ったときのサグ†

t100を1003.69kNの力で引っ張ったときのサグは2.1m 理論値と近い値になった。

サグありモデルで各ノードに力を与えた場合†

解析がまわらない。

サグありモデルのt100のみを引っ張ったとき各ノードの張力†

各ノードの張力をプロットした

ケーブルに角度をつけたとき(60°)のさぐありモデルの張力†

角度ありモデルを作成する際、重力の方向を変化させることで角度があることを再現した。


グラフは直線になり、張力の変化が一定となった。

ケーブルの角度を45°にしたとき†

サグモデルの作成(主桁をたるませてケーブルに張力導入)†

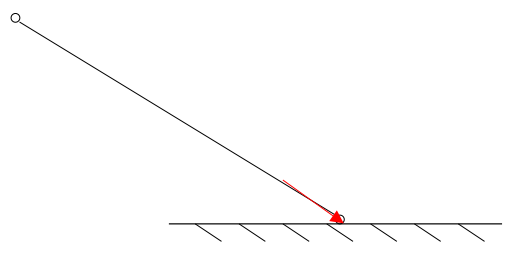

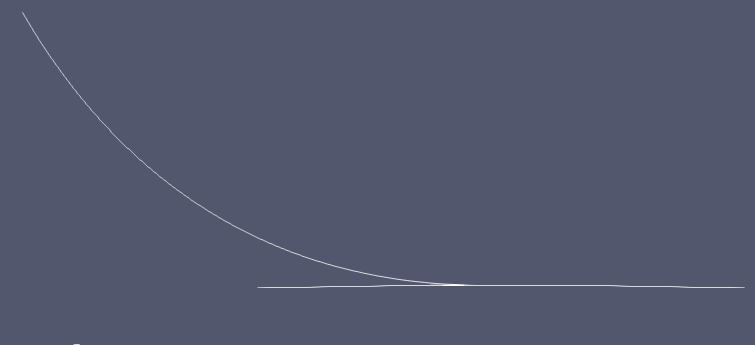

主桁とケーブルの連結部1点に載荷した場合

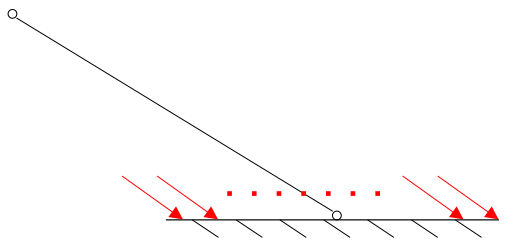

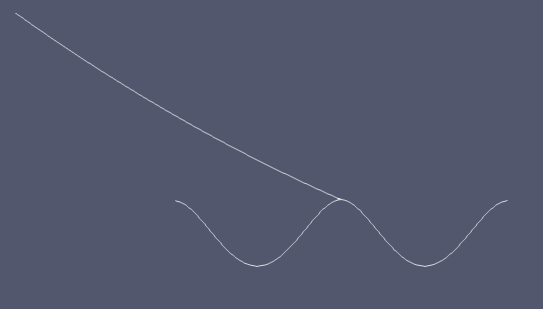

主桁の100点に載荷した場合
　
どちらも主桁がケーブルに持ち上げられている.
