TCC橋梁床版†

10/15

fとtのデータ数増やす死荷重とラミナを入れてモデルの再現性を高くする

plywood = DEFI_MATERIAU(

 ELAS_ORTH=_F(
   E_L=240.0,
   E_N=240.0,
   E_T=6000.0, &ref(https://www.str.ce.akita-u.ac.jp/~gotouhan///20250923_174559.png,800x);
   G_LN=400.0,
   G_LT=400.0,
   G_TN=400.0,
   NU_LN=0.016,
   NU_LT=0.016,
   NU_TN=0.016

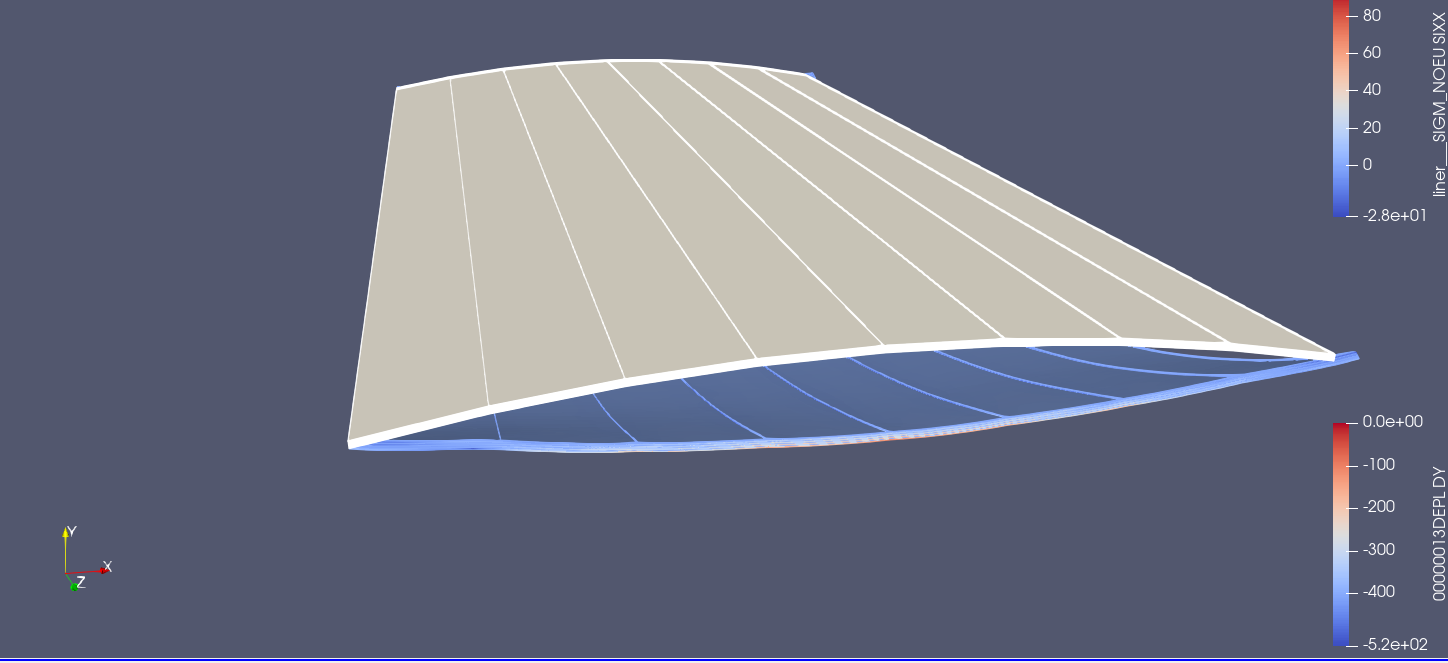

パネルの中心に1kNの点荷重をかけると25mmたわんだ

パネルの上面に5kPaの面荷重をかけると500mmたわんだ

下のモデルに対してプレートの中心線に一秒間にFA-2.5N/mm(中心点にF-10KN)を0.1sごとの分割して載荷したときの変位

車の重さを1000kgと仮定。計測点は(2000,2000,0)

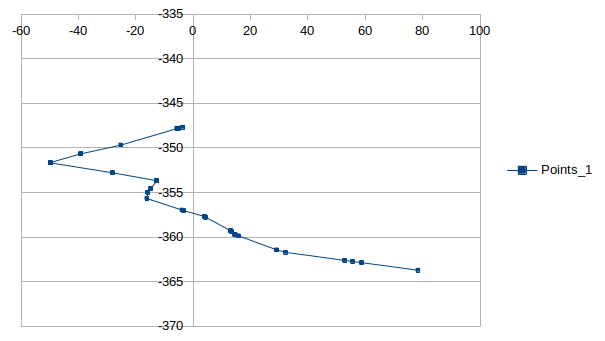

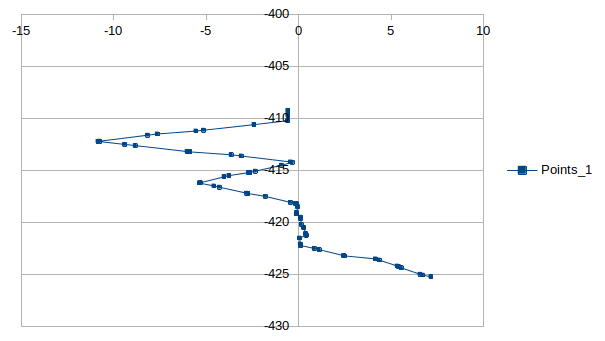

中心変位推移(2000,2000,0)→(-0.22785,-12.898,1568.98)→(-0.208462,-11.6824,1411.49)

頂点変位推移(4000,4000,0)→(4000,3973.33,0)→(4000,3975.83,0)

†

木材の曲げ集成材仮定　SIZE4000*4000*20 E8000 NU0.3 FF0.01

†

全面木材＞全面CLT＞上半分木材＝上半分LVL＞上半分CLT＞鋼材のみ

上半分木材付き鋼I桁と全面木材付き鋼I桁の強度比較†

条件　単純支持梁　荷重480kN　4点曲げ　鋼材降伏応力308MPa(実験値)　木材の降伏応力設定なし

妥当性　実験値と近い値　鋼材→上半分木材付き→全面木材の順に強度が高くなっている

鋼I桁と上半分木材付き鋼I桁の強度比較２†

鋼I桁の数値入力ミス可能性あり

赤　上半分木材付き鋼I桁

青　鋼I桁

条件　単純支持梁　4点荷重　荷重480kN　鋼材降伏応力308MPa(実験値)　木材の降伏応力設定なし

強度が高くなった要因　１．木材の降伏応力を設定してないから？　２．木材が完全密着してるから？

→１．木材の降伏応力を設定する　２．鋼材と木材の間に少し隙間を開ける

I桁とtimber付きI桁の強度比較†

木材密着鋼I桁

kN/mm^2→kN

赤:木材密着鋼I桁　荷重420kN

青:鋼のみのI桁　　荷重300kN
