作業日誌†

日付	時間帯	作業時間	内容	立会
10/16	14:30-16:00	1.5h	顔合わせ、pcの使い方	後藤さん、４年生
10/30	14:30-16:00	1.5h	vi gnuplotの使い方	後藤さん
11/6	14:30-17:00	2.5h	SALOMEの使い方	後藤さん、４年生、及川さん
11/6	17:00-18:30	1.5h	課題
11/12	17:00-17:30	0.5h	課題
11/13	14:30-17:00	2.5h	単純梁の線形解析	４年生、及川さん
11/18	14:30-17:00	2.5h	課題
11/19	15:00-14:00	1.0h	課題
11/20	12:00-13:00	1.0h	課題
11/20	14:30-16:00	1.5h	単純梁の線形解析②	４年生、及川さん、後藤さん
12/3	17:00-19:00	2.0h	課題
12/4	13:20-14:20	1.0h	課題
12/4	14:30-17:00	2.5h	2材料(鋼材、木材)	４年生、及川さん、後藤さん
12/10	15:30-19:00	3.5h	課題

11/6課題分(salome meca 片持ち梁)†

ヤング率：6000N/mm^2 ポアソン比：0.4 荷重：100Nとした

メッシュ長さ	要素数	先端変位	相対誤差(%)	計算者
0.5	394121	6.57938	-1.4	君島
0.7	130916	6.4781	-2.8	君島
0.8	72101	6.43695	-3.5	高橋
0.9	71718	6.43136	-3.6	高橋
1.0	72278	6.44302	-3.4
1.2	65575	6.408255	-3.9	田村
1.4	41096	6.316155	-5.2	田村
1.5	23417	6.120905	-8.2	根本
1.8	11758	5.7368975	-13.9	根本
2	11817	5.7382525	-13.9	藤原
4	2862	4.9428	-25.9	藤原
8	897	4.0411725	-39.4	森島
10	596	3.4634575	-48.1	森島

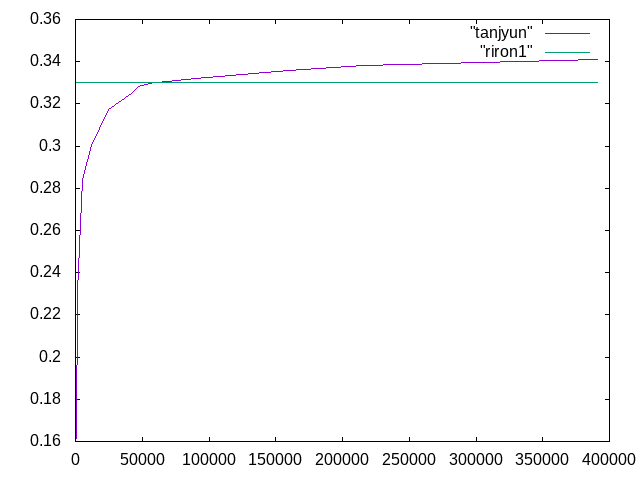

11/13課題分(salome meca 単純梁)†

ヤング率:7500N/mm^2 ポアソン比:0.4 荷重100Nとした

メッシュ長さ	要素数	先端変位	相対誤差(%)	計算者
0.5	391031	0.341181238095	2.35	君島
0.7	215780	0.337975375	1.39	君島
0.8	159468	0.33563	0.69	高橋
0.9	90071	0.33203	-0.39	高橋
1.0	61315	0.32997	-1.2	田村
1.2	58111	0.329956	-1.2	田村
1.4	47409	0.328156	-1.5	田村
1.5	42068	0.325074	-2.4	根本
1.8	24627	0.317161	-4.8	根本
2.0	12228	0.3005115	-6.9	藤原
4.0	5077	0.28405475	-13.9	藤原
8.0	1795	0.2312003333	-30.6	森島
10	752	0.1612725	-51.6	森島

11/20課題分(単純梁　線形解析)†

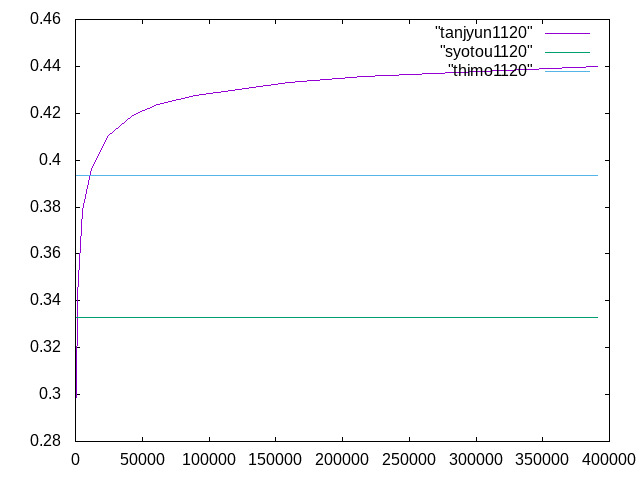

支間長100mmのとき

メッシュ長さ	要素数	先端変位	相対誤差(%)	計算者
0.5	391031	0.440015	11.9	君島
0.7	215780	0.435823	10.8	君島
0.8	159468	0.4330131	10.1	高橋
0.9	90071	0.42766	8.72	高橋
1.0	61315	0.423881	7.77	田村
1.2	58111	0.423005	7.54	田村
1.4	47409	0.420309	6.86	田村
1.5	42068	0.418470375	6.39	根本
1.8	24627	0.410464142857	4.36	根本
2.0	12228	0.396314	0.84	藤原
4.0	5077	0.378695	-3.6	藤原
8.0	1795	0.342299	-12.7	森島
10	752	0.298709	-24.0	森島

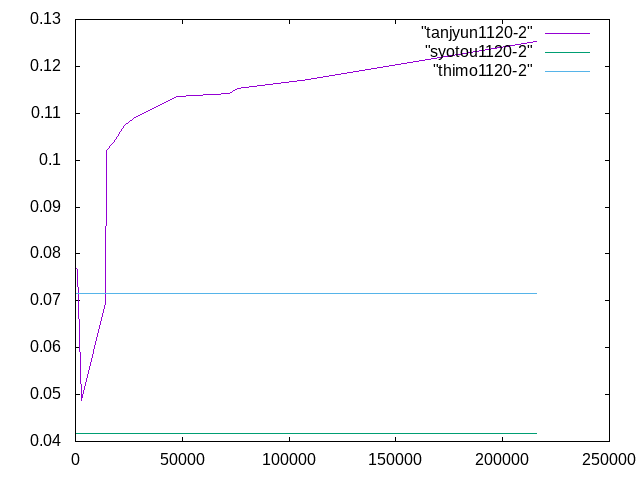

支間長50mmのとき

メッシュの長さ	要素数	先端変位	相対誤差(%)	計算者
0.5	215781	0.1253048	74.8	君島
0.7	109175	0.1172535	63.6	君島
0.8	75902	0.11527	60.8	高橋
0.9	71911	0.11413	59.3	高橋
1.0	47757	0.113602	58.5	田村
1.2	26945	0.108935	51.99	田村
1.4	22998	0.107298	49.71	田村
1.5	17689	0.10375025	44.77	根本
1.8	14668	0.1021334	42.51	根本
2.0	13986	0.069684	-2.8	藤原
4.0	3009	0.048789575	-32.0	藤原
8.0	967	0.0764429	7.2	森島
10	558	0.0768385	6.7	森島

12月4日課題分(２材料)†

メッシュ長さ	要素数	先端変位	相対誤差(%)	計算者
0.5	391031	0.341181238095	2.35	君島
0.7	215780	0.337975375	1.39	君島
0.8	159468	0.33563	0.69	高橋
0.9	90071	0.33203	-0.39	高橋
1.0	61315	0.32997	-1.2	田村
1.2	58111	0.329956	-1.2	田村
1.4	47409	0.328156	-1.5	田村
1.5	70032	0.0725491125	41.3	根本
1.8	34858	0.068374885714	33.2	根本
2.0	20313	0.063280133	23.3	藤原
4.0	8067	0.050046	-2.51	藤原
8.0	1795	0.2312003333	-30.6	森島
10	752	0.1612725	-51.6	森島
