Salome-Meca2019での弾塑性解析における降伏点(functionの設定)について検証する。

はじめに†

• 弾塑性解析を行う場合、「Function and lists」の「Define function」で応力-ひずみ曲線を定義する必要があるが、それと合わせて材料設定を行う必要がある。応力-ひずみ曲線を作成すれば、材料のヤング率は自動的に算出されるが、もう一度Materialのところで設定する必要がある。そのへんの検証。

定義†

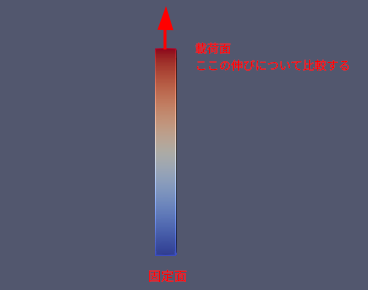

• (10,10,100)でジオメトリを作成。材料設定は以下のとおり。

  E=7500
  NU=0.4
  荷重は、FZ=1.0


• 伸びの理論値は、⊿Z=0.0133333....

functionの設定†

• 2種類用意する。

(1)†

• (0.0001,1.5)で降伏。グラフ上のヤング率(傾き)はE=15000。

(2)†

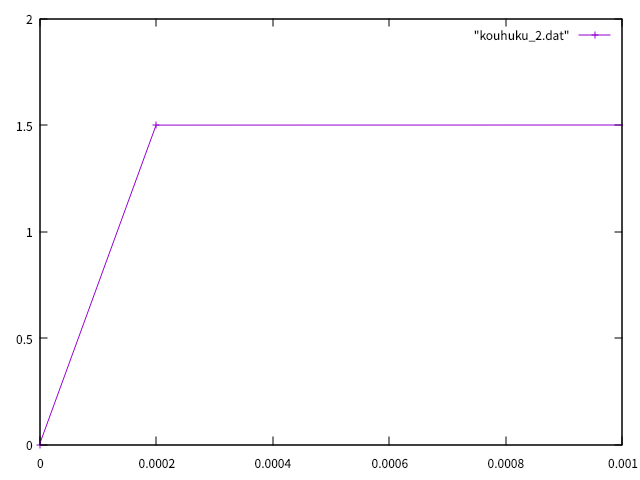

• (0.0002,1.5)で降伏。グラフ上のヤング率(傾き)はE=7500。

条件†

• 以下の5パターンで解析した。結果は以下のとおり。

  	materialの設定	functionの設定	Z方向変位	計算したヤング率	備考
  パターン1	E=7500	なし（線形解析）	0.01325	E=7500	εZZ=0.000133
  パターン2	E=7500	(1)	0.0063	E=15000	εZZ=6.667e-5
  パターン3	E=7500	(2)	0.01325	E=7500	パターン1と多少違うが(降伏点の関係？)ほぼ同じ数値
  パターン4	E=3750	(2)	0.01325	E=7500	パターン3と全て同じ数値
  パターン5	設定なし	(2)			エラー(ELAS NOT FOUND)

まとめ†

• 材料設定（特にヤング率）は、弾塑性解析の場合functionで設定した応力-ひずみ曲線に引っ張られるようだ。

（だとしてもmaterialを設定しないとエラーが出るのは腑に落ちないけど）
