石崎の卒論日誌 - *切れ目の絵(せん断)、dat、frdファイル

目次

切れ目の絵(せん断)、dat、frdファイル

弾性の場合

切れ目の開いている絵

計算結果ファイル

塑性の場合

切れ目の開いている絵

計算結果ファイル

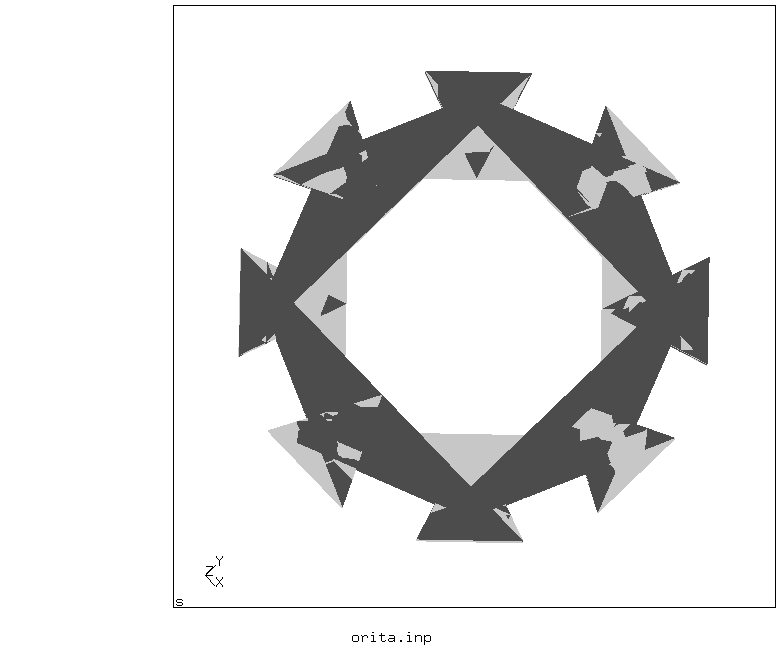

折り紙構造

支部原稿などで用いたグラフ

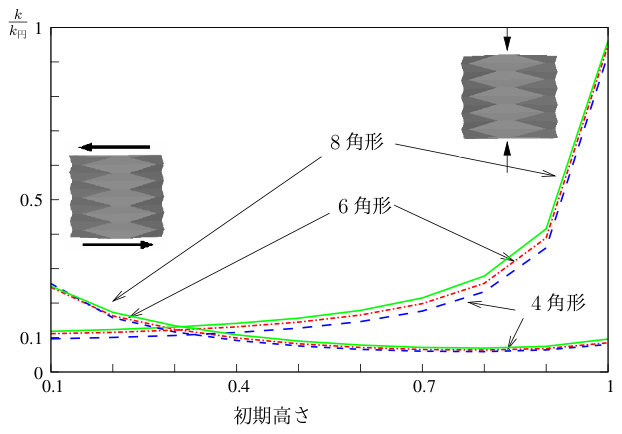

バネ定数

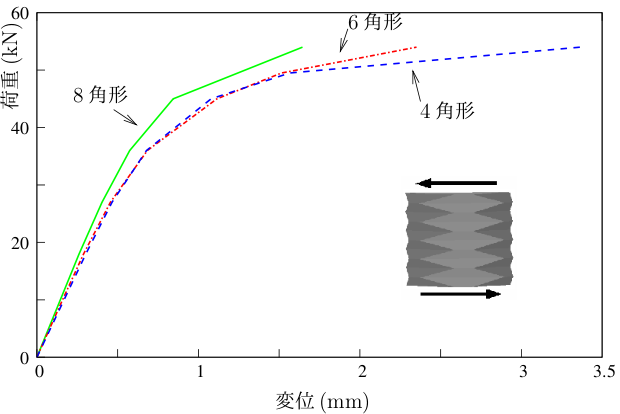

荷重-変位曲線

後藤メモ(11/1/28)

キーワードは、「円筒折り紙構造、機能分離型支承、CalculiX」にしておきますか。 書き方は ここ

卒論日誌

日付曜日開始〜終了作業時間(h)立合作業内容
4/9金曜日1:00〜2:001後藤ログインの仕方
4/15木曜日2:30〜4:302後藤viの使い方
4/22木曜日3:00〜7:004後藤viの使い方
5/14金曜日1:30〜5:304後藤ccxの使い方と課題
5/18火曜日12:30〜15:303後藤ccxと英語の課題
5/20木曜日14:30〜17:303後藤ccxの課題
5/25火曜日14:00〜20:006後藤ccxの課題
5/27火曜日10:00〜12:002後藤ccxの課題
5/31月曜日15:00〜18:003後藤texの課題
6/9水曜日14:00〜18:004後藤グラフの課題
6/25金曜日14:00〜18:004後藤円筒のプログラム
6/30水曜日13:00〜18:005後藤円筒のプログラム
6/31木曜日14:30〜16:001.5後藤円筒の課題
7/1木曜日14:30〜16:001.5後藤円筒の課題
7/2金曜日14:00〜16:002後藤円筒の課題
7/6火曜日14:00〜18:004後藤円筒の課題
7/13火曜日14:00〜16:002後藤塑性のプログラム
7/14水曜日14:00〜17:003後藤塑性のプログラム
7/23金曜日14:00〜17:003後藤塑性のプログラム
7/27火曜日14:30〜16:302後藤塑性のプログラム
7/28水曜日14:00〜18:004後藤塑性のプログラム
9/27月曜日14:00〜20:006柴田塑性のプログラム
9/30木曜日14:00〜19:005柴田プログラム作り
10/3日曜日13:00〜17:004後藤プログラム作り
10/4月曜日13:30〜16:303後藤プログラム作り
10/5火曜日13:30〜23:3010柴田texのまとめ
10/6水曜日14:00〜16:002柴田texのまとめ
10/7木曜日11:00〜13:002柴田texのまとめ
10/14木曜日14:00〜16:002柴田立方体で塑性をいれてみる
10/15金曜日14:00〜16:002柴田立方体で塑性をいれてみる
10/19金曜日14:00〜21:007柴田立方体で塑性をいれてみる
10/26火曜日14:00〜20:006柴田立方体で塑性をいれてみる
11/1月曜日14:00〜16:002後藤立方体(C3D8)で塑性をいれてみる
11/9火曜日14:00〜18:004柴田立方体(C3D8)で塑性をいれてみる
11/11木曜日13:00〜19:006柴田ccx_1.7とccx_1.5の違いを比べてみる
11/16火曜日13:00〜16:003柴田Ramberg-Osgoodモデルの設定の仕方を調べる
11/19金曜日14:00〜16:002柴田Ramberg-Osgoodモデルを確かめる
11/22月曜日14:00〜16:002柴田モデルを決める
11/23火曜日14:00〜16:002柴田モデルを決める
11/26金曜日16:00〜19:003柴田調べ物
11/28日曜日16:00〜20:004柴田調べ物
11/29月曜日14:00〜16:002柴田モデルの決定
11/30火曜日14:00〜16:002柴田せん断方向の数値解析
12/2木曜日14:00〜16:002柴田せん断方向の数値解析
12/3金曜日14:00〜19:005柴田せん断方向の数値解析
12/5日曜日16:00〜18:002柴田せん断方向の数値解析
12/6月曜日16:00〜22:006柴田せん断方向の数値解析
12/9木曜日16:00〜20:004柴田せん断方向の数値解析
12/13月曜日14:00〜16:002柴田せん断方向の数値解析
12/14火曜日14:00〜20:006柴田グラフを書いてみる
12/16木曜日14:00〜16:302.5柴田調べ物
12/17金曜日15:00〜19:304.5柴田中間発表の準備
12/19日曜日13:00〜20:007柴田中間発表の準備
1/8土曜日14:00〜19:005柴田解析
1/11火曜日12:00〜20:008柴田鉛直方向の数値解析
1/13木曜日15:00〜19:304.5柴田せん断方向の数値解析
1/14金曜日13:00〜16:303.5柴田せん断方向の数値解析
1/17月曜日14:00〜21:007柴田鉛直方向の数値解析
1/18火曜日14:00〜21:007柴田せん断方向の数値解析
1/19水曜日10:00〜18:008柴田せん断方向の数値解析
1/20木曜日15:00〜19:304.5柴田グラフ作り
1/21金曜日13:00〜20:007柴田グラフ作り
1/22土曜日16:00〜18:002柴田支部原稿作り
1/23日曜日10:00〜21:0011柴田切れ目有りでの鉛直、せん断方向の数値解析
1/24月曜日15:00〜22:007後藤切れ目有りでの鉛直、せん断方向の数値解析
1/25火曜日14:00〜18:004後藤切れ目有りでの鉛直、せん断方向の数値解析
1/26水曜日10:00〜17:007後藤データのまとめ、グラフ作り
1/27木曜日12:00〜19:007後藤支部原稿作り
1/28金曜日14:00〜20:006後藤支部原稿作り
1/29土曜日13:00〜19:006柴田支部原稿作り
1/31月曜日15:00〜18:003柴田発表準備
2/1火曜日14:00〜20:306.5柴田発表準備
2/2水曜日12:00〜23:0011柴田発表準備
2/3木曜日10:00〜23:0013後藤発表準備
2/4金曜日12:00〜17:005後藤発表準備
2/7月曜日9:00〜19:0010後藤発表準備
合計339時間

切れ目ありのせん断方向

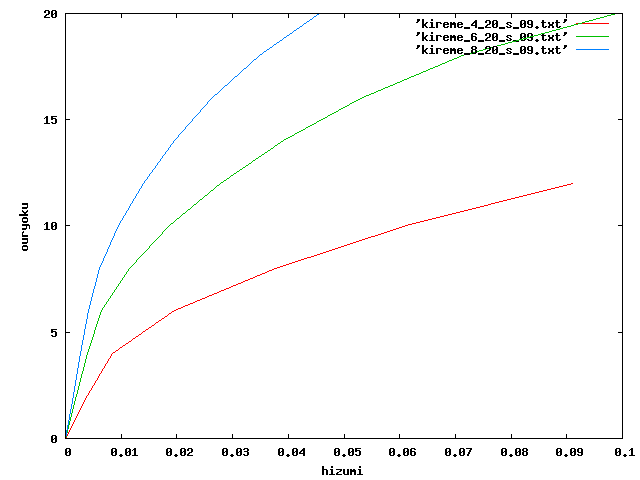

初期高さが0.9の時の応力ひずみグラフ

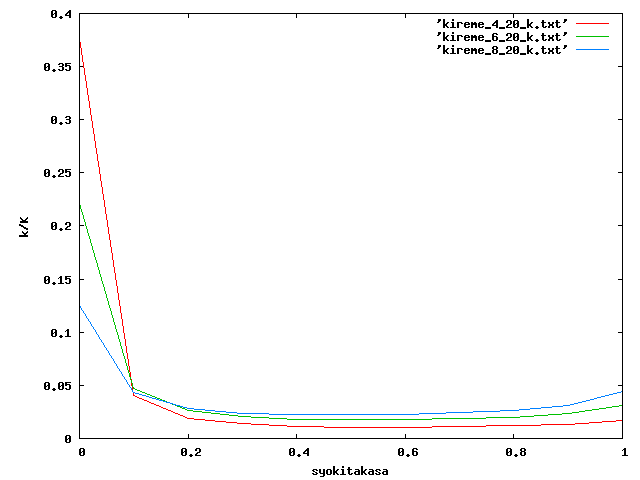

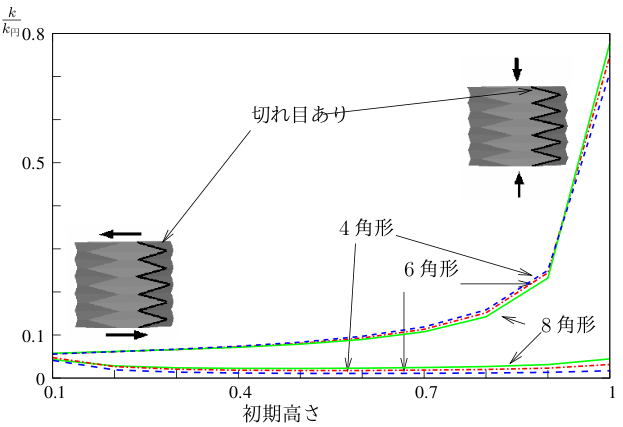

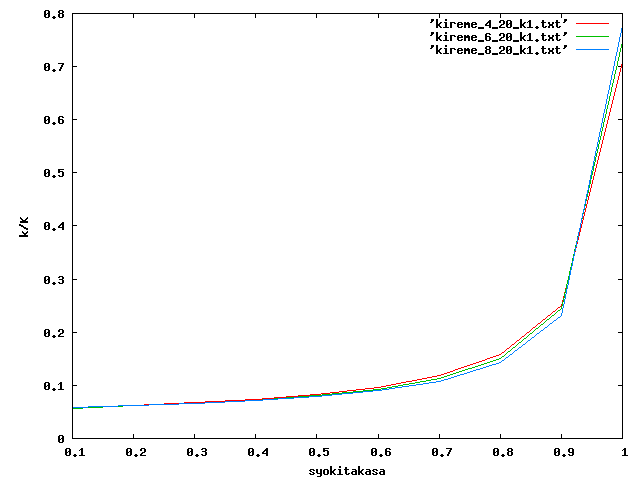

切れ目ありの無次元化したグラフ

せん断方向

鉛直方向

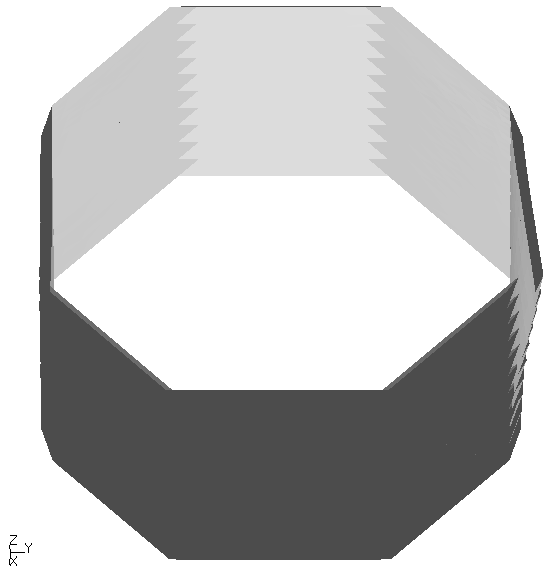

伸縮できる円筒の塑性関係

切れ目なしのせん断方向

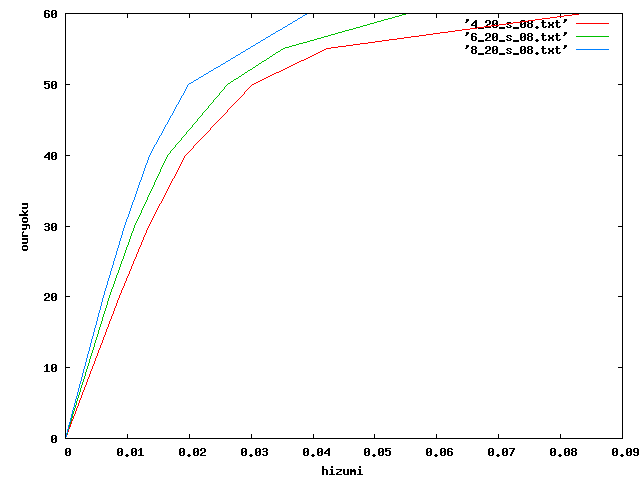

初期高さが0.8の時の応力ひずみグラフ

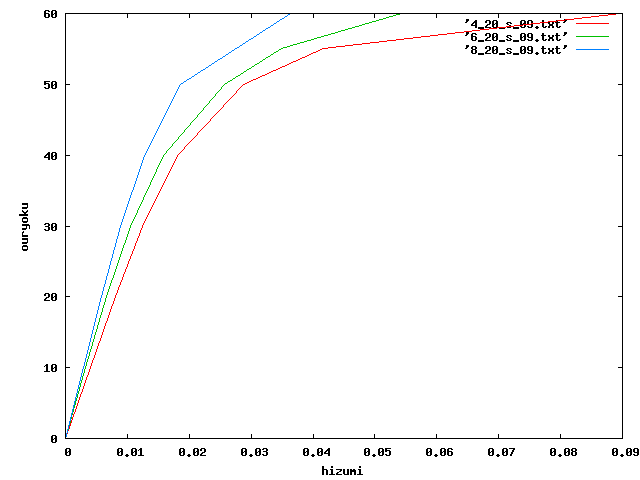

初期高さが0.9の時の応力ひずみグラフ

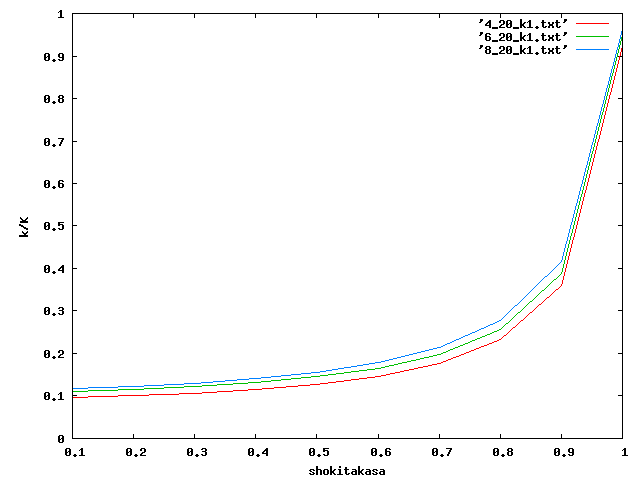

切れ目なしの無次元化したグラフ

青の線が周方向8、緑が6、赤が4です

せん断方向

鉛直方向

せん断荷重

材料ss400
厚さ3mm
高さ20cm
円周30cm
ヤング率206Gpa
ポアソン比0.300000012
*DEFORMATION PLASTICITY
206000.,0.300000012,245.,100.,0.5
拘束条件は荷重方向以外完全拘束にしています

折りたたみ段数が少ないと初期高さを小さくするとエラーがでる2

折りたたみパターンは前回と同じです。初期高さ0.88からエラーになりました

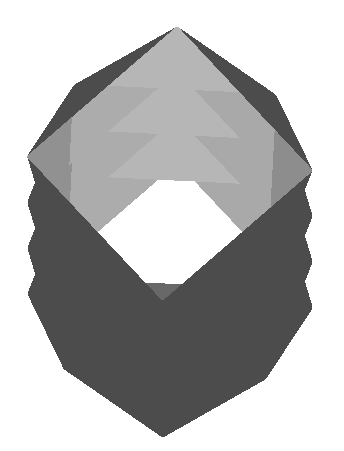

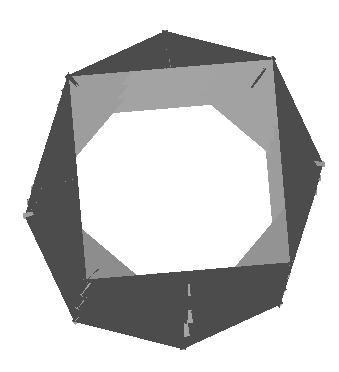

右の図が初期高さ0.89、左の図が初期高さ0.88でエラーになります

エラーが出始めると円筒に「亀裂」に線みたいのが出て、
初期高さを小さくしていくと亀裂が膨らんで?きます

折りたたみ段数が少ないと初期高さを小さくするとエラーがでる

周方向8、折りたたみ段数6の場合、初期高さが0.8の時点でエラーがでます
*INFO in gen3dnor: in some  nodes opposite normals are defined

 STEP  1

 Static analysis was selected

 Decascading the MPC's

*INFO in cascade: linear MPCs and
       nonlinear MPCs depend on each other
       common node: 1229 in direction 3

 Factoring the system of equations using spooles

周方向8 折りたたみ段数20の場合

初期高さごとの応力、ひずみのグラフ

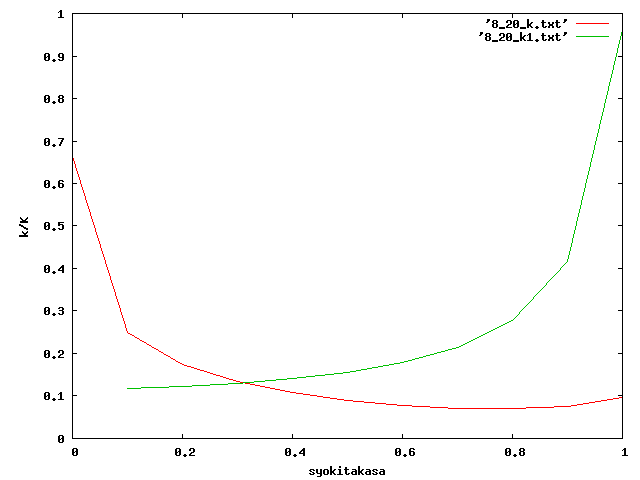

バネ定数を無次元化したグラフ

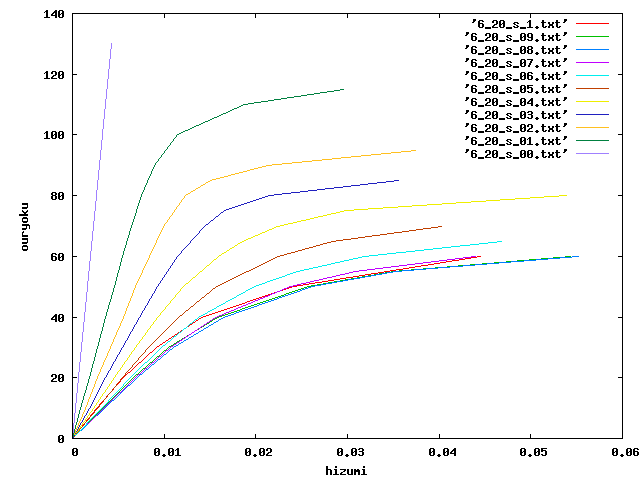

周方向6 折りたたみ段数20の場合

初期高さごとの応力、ひずみのグラフ

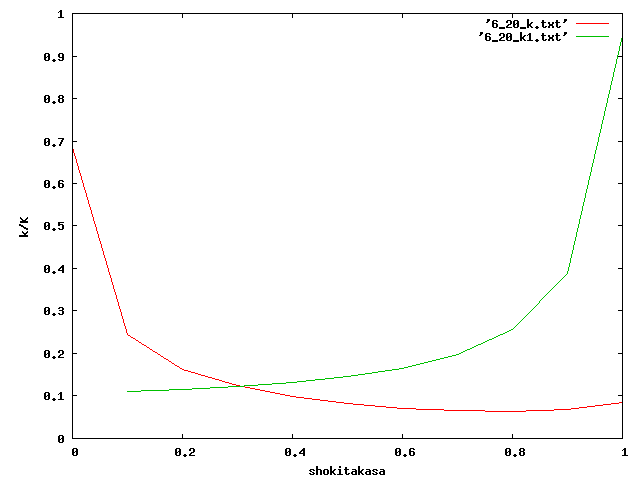

バネ定数を無次元化したグラフ

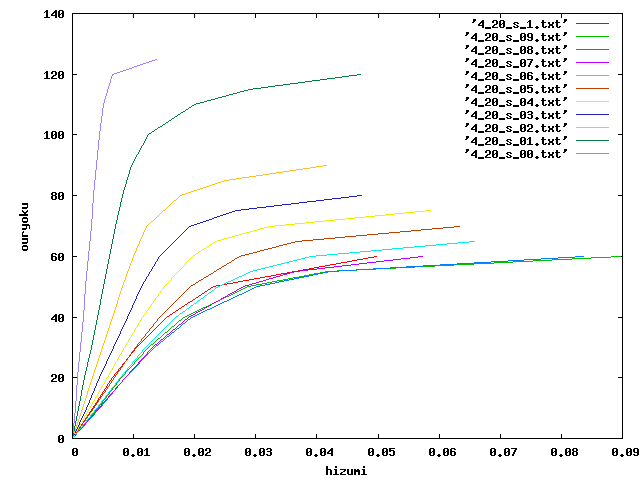

周方向4 折りたたみ段数20の場合

初期高さごとの応力、ひずみのグラフ

バネ定数を無次元化したグラフ

CCXの表

縦:12cm 横:12cm 高さ:2m ヤング率200 理論値たわみ 0.77m
分割数 nx.ny.nznx×5×105×ny×105×5×nznzに対する相対誤差(%)
13.64e-013.53e-017.17e-0399.1
103.68e-013.69e-013.68e-0152.2
203.68e-013.69e-016.01e-0116.9
30以降同じ数値以降同じ数値6.82e-0111.4
407.16e-017.0
507.33e-014.8
607.42e-013.6
707.48e-012.9
807.52e-012.3
907.55e-011.9
1007.57e-011.7
1507.62e-011.0
2007.63e-010.9

CCXの表(2回目)

縦:12cm 横:12cm 高さ:2m ヤング率200 理論値たわみ 0.77m
分割数 nx.ny.nznx×6×106×ny×106×6×nznzに対する相対誤差(%)
53.6831e-013.6813e-011.4506e-0181.2
103.6848e-013.6874e-013.6838e-0152.2
203.6852e-013.6889e-016.0187e-0121.8
303.6853e-013.6892e-016.8285e-0111.3
403.6853e-013.6893e-017.1691e-016.9
503.6853e-013.6893e-017.3396e-014.7
607.4363e-013.4
707.4958e-012.7
807.5356e-012.1
907.5631e-011.8
1007.5829e-011.2

折りたたみ

厚さ:0.02m ヤング率:69000MPa 長さ:0.12m 断面積:0.0036m²
p(荷重)Δl(縮み)ひずみ応力
2.7777777e-065.1117e-040.004260.000772
3.7777777e-066.9519e-040.005790.00105
4.7777777e-068.7921e-040.007330.00133
5.7777777e-061.0632e-030.008860.00160
6.7777777e-061.2473e-030.01040.00188
7.7777777e-061.4313e-030.01190.00216
8.7777777e-061.6153e-030.01350.00244
9.7777777e-061.7993e-030.01500.00272
10.7777777e-061.9822e-030.01650.00299
11.7777777e-062.1674e-030.01810.00327

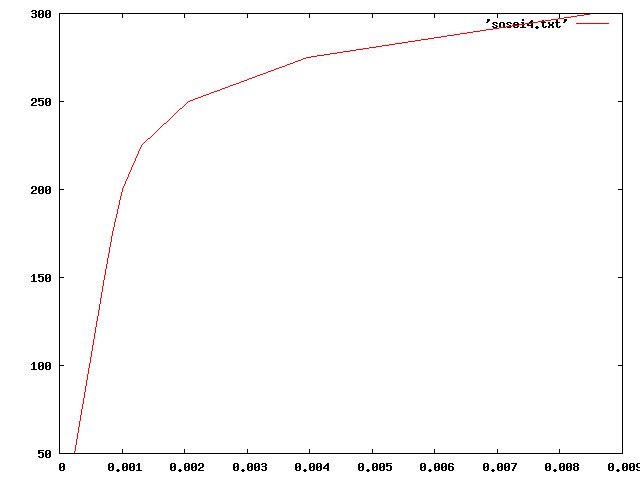

塑性(平面8分割)

厚さ:0.01m ヤング率:210000MPa 長さ:4m 断面積:0.01m
応力ひずみ
500.000237
1000.000473
1500.000712
1750.000840
2000.00101
2250.00131
2500.00206
2750.00397
3000.00854
