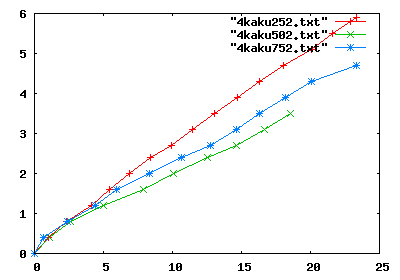

1回目と同様1/4が一番硬いという結果になり、2/4が一番やわらかい。 1回目、2回目の試験結果を見ると結果がばらついた。

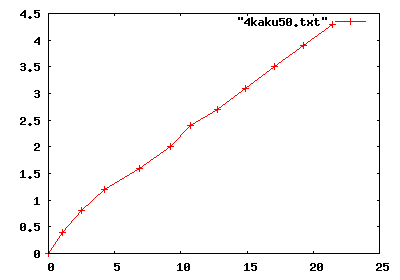

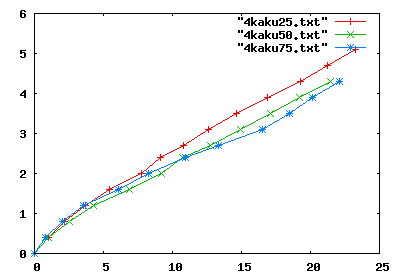

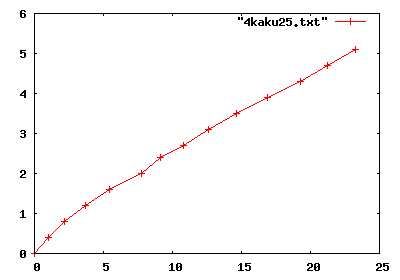

圧縮試験結果:4角2/4

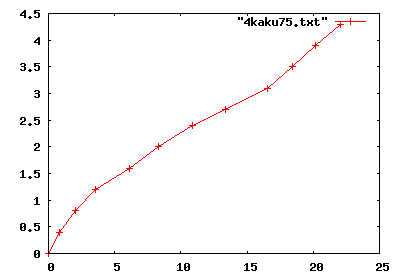

圧縮試験結果:4角3/4
98.63 [MPa]
88.83 [MPa]
2つのヤング率の平均は、$93.73$ [MPa] となった。
供試体: 高さ $\ell=5$[cm] 、断面積 $A=62.1$[$mm^2$]

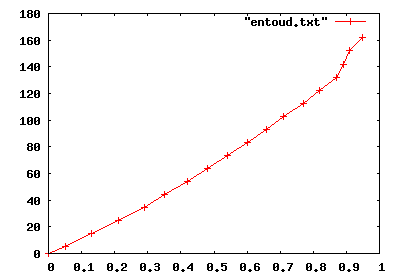

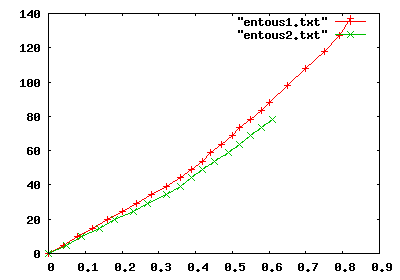

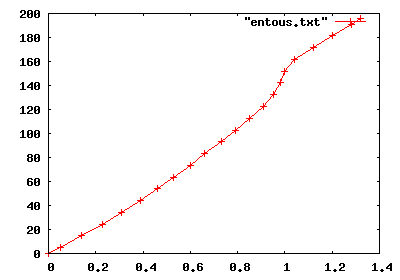

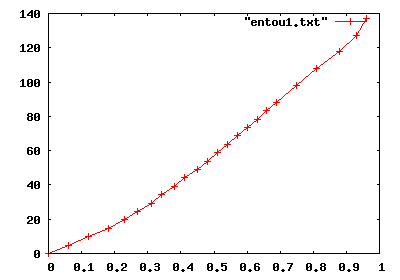

ヤング率は、縦に貼った円筒がだいたい100〜130MPaの値になり、斜めに貼った方の 円筒は80〜100MPaの値になったんですが、これはそれぞれ平均をとってもいいんですか? 縦に貼った円筒は途中から傾きが変わっているように見えるんですけど。
ヤング率は、折れ曲がる前の線形な部分の変位と荷重を使って$E=(K\ell)/A$で計算。

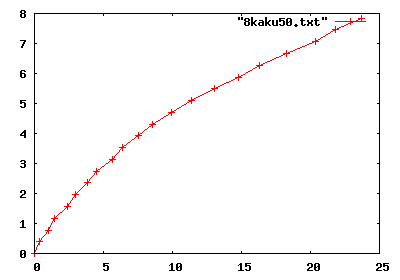

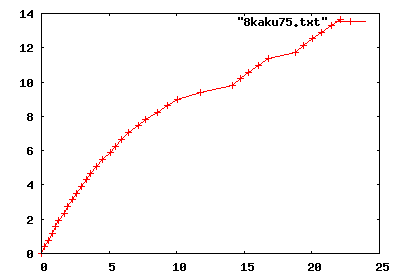

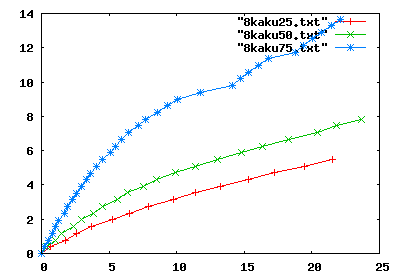

圧縮試験結果:8角2/4
圧縮試験結果:8角3/4

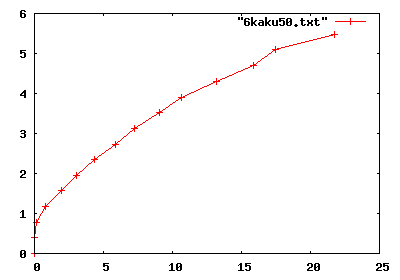

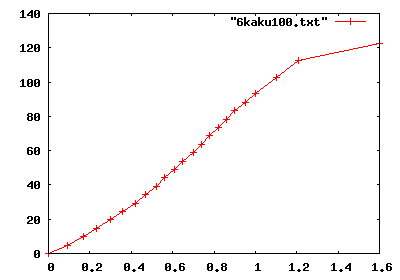

圧縮試験結果:6角柱

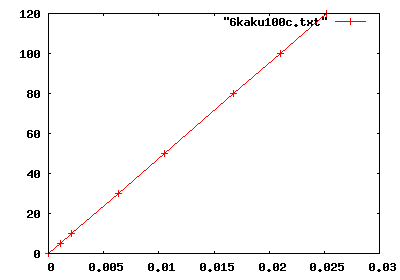

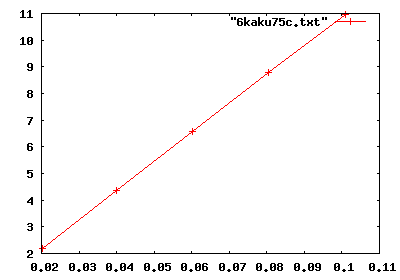

CalculiX:6角柱

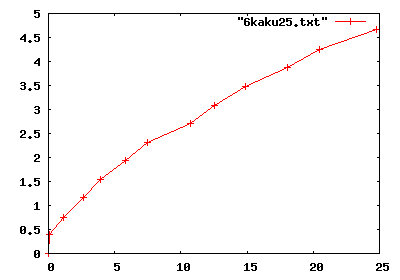

圧縮試験結果:6角1/4

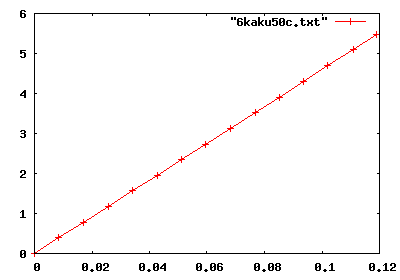

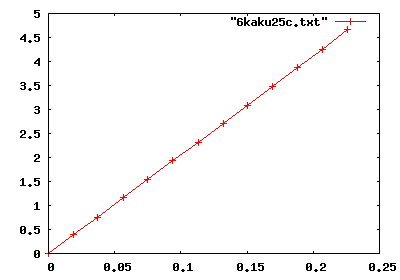

CalculiX:6角1/4
圧縮試験結果:6角2/4
CalculiX:6角2/4
圧縮試験結果:6角3/4
CalculiX:6角3/4
比べるとCalculiXの値は試験結果のだいたい1/100程の値になった。

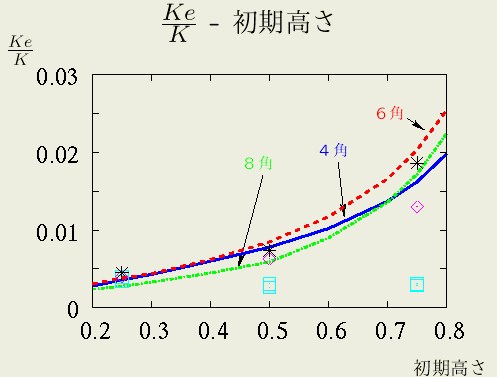

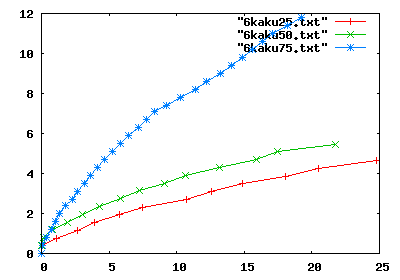

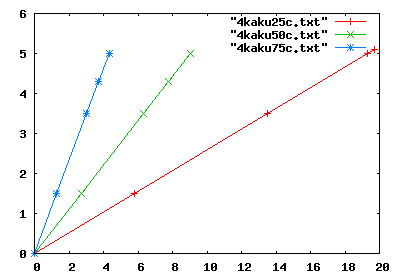

赤:1/4 , 緑:2/4 , 青:3/4
$P=0.5$ [N] , $\ell=0.16$ [m] , $2\piR=0.48$ [m] , $t=0.00026$ [m] , ヤング率とポアソン比はケント紙の引張試験(重りを変えて)の結果の平均値を使用。
去年の創造工房の0.48m×0.16mのサイズで折り畳み円筒を作ろうとすると、6角形は接着面がなんとか斜めにできるんですが、4角形だと斜めにすることができませんでした。
http://www.str.ce.akita-u.ac.jp/~gotouhan/monma/tasudat.f
http://www.str.ce.akita-u.ac.jp/~gotouhan/monma/gaiyou.pdf
1回目: 室温23℃ , 湿度65% , ヤング率 $E=7284.74$ [MPa] ポアソン比 $\nu=0.38
2回目: 室温23℃ , 湿度65% , ヤング率 $E=8059.15$ [MPa] ポアソン比 $\nu=0.5
3回目: 室温21℃ , 湿度61% , ヤング率 $E=7260.32$ [MPa] ポアソン比 $\nu=0.44
4回目: 室温21℃ , 湿度61% , ヤング率 $E=7063.04$ [MPa] ポアソン比 $\nu=0.28
5回目: 室温21℃ , 湿度61% , ヤング率 $E=6806.63$ [MPa] ポアソン比 $\nu=0.33
試験1回目: ヤング率 $E=6275.01$ [MPa] ポアソン比 $\nu=0.26$
試験2回目: 室温 22℃ , 湿度 70% , ヤング率 $E=6528.8$ [MPa] ポアソン比 $\nu=0.26$
試験3回目: 室温 23℃ , 湿度 68% , ヤング率 $E=6761.69$ [MPa] ポアソン比 $\nu=0.35$
室温:24.9℃ 湿度:63%
ヤング率$E=2555.83$ [MPa] , ポアソン比 $\nu=0.157$
前回の結果の半分くらいの値です。
試験2回目:5976.45 [MPa]
試験3回目:5960.21 [MPa]
試験4回目:6284.94 [MPa]
円筒プログラムに折り畳み円筒の諸元と実験から出したヤング率とポアソン比を入れて解析したんですが、job finishにならずno convergence for the buckling factor; maybe no buckling occursと出てしまします。曲げは起こらないという意味だと思うんですけど、なぜそうなるのか分かりません。ヤング率が間違っているんでしょうか?
ヤング率 $E=5976.45 [MPa]$
ポアソン比 $ν=0.29$
2回目の実験をしました.今度はちゃんと横よりも縦のひずみの方が大きく測定されました。
ヤング率 $E=181573 [N/m^2]$
ポアソン比 $ν=3.70$

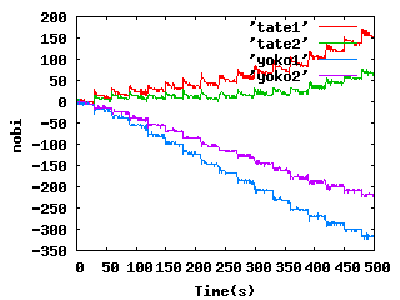

縦ひずみより横ひずみの方が大きく測定されたので、こんな値になりました。
日付 | 曜日 | 開始〜終了 | 作業時間(h) | 立合 | 作業内容 |
4/15 | 水曜日 | 10:00-12:00 | 2 | 後藤 | ログインの仕方 |
4/27 | 月曜日 | 14:30-17:30 | 3 | 後藤 | ブラインドタッチ練習 |
5/11 | 月曜日 | 14:30-16:30 | 2 | 後藤 | ブラインドタッチ練習 |
5/15 | 金曜日 | 13:30-15:30 | 2 | 後藤 | 宿題 |
5/25 | 月曜日 | 14:30-17:30 | 3 | 後藤 | 宿題 |
5/26 | 火曜日 | 13:00-17:00 | 4 | 後藤 | 英語文献翻訳 |
5/28 | 木曜日 | 11:30-14:00 | 2.5 | 後藤 | 英語文献翻訳 |
6/1 | 月曜日 | 14:30-18:00 | 3.5 | 後藤 | 宿題 |
6/2 | 火曜日 | 14:00-17:00 | 3 | 後藤 | 宿題 |
6/5 | 金曜日 | 16:00-18:00 | 2 | 後藤 | 宿題 |
6/8 | 月曜日 | 14:30-16:00 | 1.5 | 後藤 | 宿題 |
6/9 | 火曜日 | 14:30-16:30 | 2 | 後藤 | 英語文献翻訳 |
6/15 | 月曜日 | 14:30-15:30 | 1 | 後藤 | 宿題 |
6/16 | 火曜日 | 12:00-15:30 | 3.5 | 後藤 | 宿題 |
6/18 | 木曜日 | 9:30-14:00 | 4.5 | 後藤 | グラフの作成 |

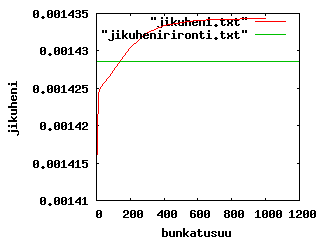

6/22 | 月曜日 | 14:00-16:00 | 2 | 後藤 | n分割での軸方向変位のグラフの作成 |
6/23 | 火曜日 | 11:00-14:00 | 3 | 後藤 | n分割での軸方向変位のグラフの作成 |
6/24 | 水曜日 | 14:15-18:45 | 4.5 | 後藤 | n分割でのたわみのグラフの作成 |
6/25 | 木曜日 | 11:00-20:00 | 9 | 後藤 | n分割でのたわみのグラフの作成 |

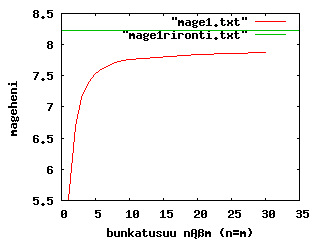

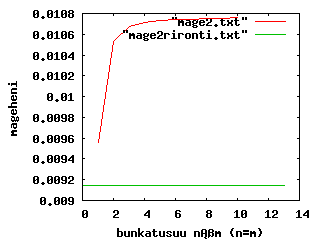

6/26 | 金曜日 | 10:30-17:00 | 6.5 | 後藤 | 曲げのグラフの作成 |
6/27 | 土曜日 | 10:30-13:00 | 2.5 | 後藤 | n分割での軸方向変位のグラフの作成(やり直し) |
6/29 | 月曜日 | 14:30-16:30 | 2 | 後藤 | 曲げのグラフの作成 |
7/1 | 水曜日 | 15:00-17:00 | 2 | 後藤 | n分割での軸方向変位のグラフの作成(拘束を6で) |
7/2 | 木曜日 | 12:00-13:00 | 1 | 後藤 | n×m分割での曲げのグラフ作成 |
7/3 | 金曜日 | 14:00-17:00 | 3 | 後藤 | n×m分割での曲げのグラフ作成 |

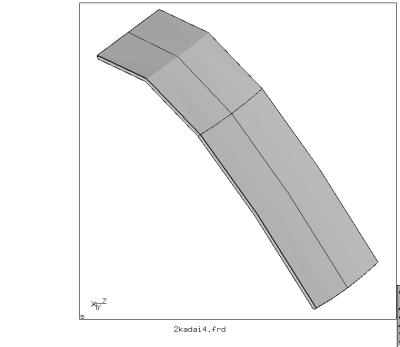

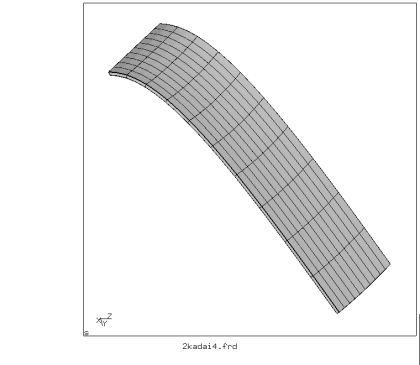

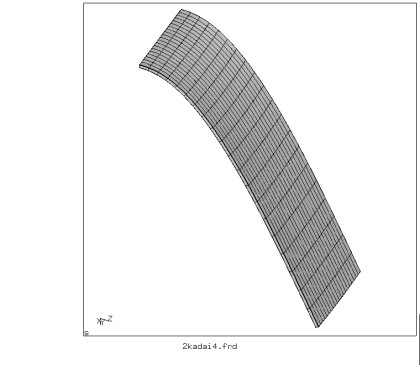

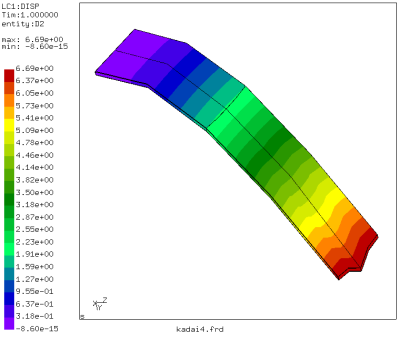

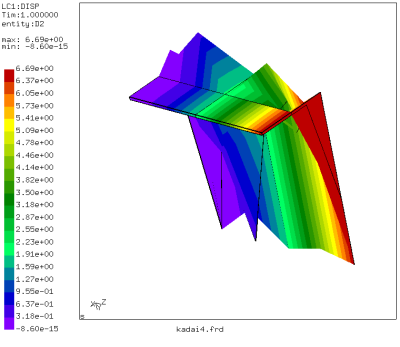

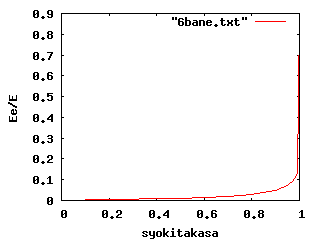

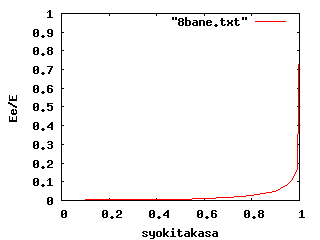

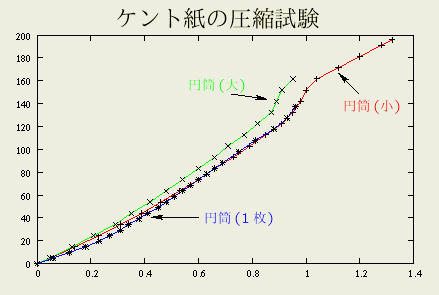

7/4 | 土曜日 | 13:00-16:00 | 3 | 後藤 | n×m分割での曲げの変位図の作成 |
7/6 | 月曜日 | 14:30-18:30 | 4 | 後藤 | n×m分割での曲げの変位図の作成 |
7/7 | 火曜日 | 11:30-13:30 | 2 | 後藤 | n×m分割での曲げの変位図の作成 |
7/10 | 金曜日 | 10:30-12:00 | 1.5 | 後藤 | n×m分割での曲げの変位図の作成 |
7/13 | 月曜日 | 11:00-13:00 | 2 | 後藤 | n×m分割での曲げの変位図の作成 |
7/14 | 火曜日 | 11:00-13:00 | 2 | 後藤 | 英語文献翻訳 |
7/16 | 木曜日 | 11:00-13:00 | 2 | 後藤 | n×m分割での曲げの変位図の作成 |
7/17 | 金曜日 | 12:00-14:00 | 2 | 後藤 | 英語文献翻訳 |
7/21 | 火曜日 | 12:00-13:30 | 1.5 | 後藤 | 英語文献翻訳 |
7/23 | 水曜日 | 12:00-13:30 | 1.5 | 後藤 | 英語文献翻訳 |
7/24 | 金曜日 | 12:30-19:30 | 7 | 後藤 | パスタの橋作成(オープンキャンパスの準備) |
8/11 | 火曜日 | 10:00-17:00 | 7 | 後藤 | ケント紙の引張実験(準備) |
9/1 | 火曜日 | 10:00-14:30 | 4.5 | 後藤 | ケント紙の引張実験 |
9/2 | 水曜日 | 10:30-17:00 | 6.5 | 後藤 | ケント紙の引張実験(準備)、折り畳み円筒の作成 |
9/7 | 月曜日 | 12:00-17:00 | 5 | 後藤 | ケント紙の引張実験、折り畳み円筒の作成 |
9/8 | 火曜日 | 11:45-14:15 | 2.5 | 後藤 | 折り畳み円筒の作成 |
9/10 | 木曜日 | 13:00-16:00 | 3 | 後藤 | ケント紙の引張実験、折り畳み円筒のプログラム |
9/14 | 月曜日 | 11:00-16:00 | 5 | 後藤 | 折り畳み円筒のプログラム、ケント紙の引張実験 |
9/15 | 火曜日 | 11:30-13:30 | 2 | 後藤 | ケント紙の引張実験 |
9/16 | 水曜日 | 11:00-16:00 | 5 | 後藤 | ケント紙の引張実験 |
9/17 | 木曜日 | 11:00-15:30 | 4.5 | 後藤 | ケント紙の引張実験 |
9/18 | 金曜日 | 11:30-13:30 | 2 | 後藤 | 折り畳み円筒プログラム |
9/24 | 木曜日 | 10:00-16:00 | 6 | 後藤 | Texでまとめ、折り畳み円筒の数値解析 |
9/25 | 金曜日 | 10:30-16:30 | 6 | 後藤 | Texでまとめ、折り畳み円筒の数値解析 |
9/28 | 月曜日 | 9:30-14:30 | 5 | 後藤 | Texでまとめ、折り畳み円筒の数値解析 |
9/29 | 火曜日 | 11:00-15:00 | 4 | 後藤 | 折り畳み円筒の作成 |
9/30 | 水曜日 | 10:00-16:00 | 6 | 後藤 | 折り畳み円筒の数値解析 |
10/3 | 土曜日 | 13:00-15:00 | 2 | 後藤 | 折り畳み円筒の数値解析 |
10/5 | 月曜日 | 9:30-15:00 | 5.5 | 後藤 | Texでまとめ |
10/6 | 火曜日 | 11:00-15:00 | 4 | 後藤 | Texでまとめ |
10/16 | 金曜日 | 13:00-17:00 | 4 | 後藤 | ケント紙の引張実験 |
10/19 | 月曜日 | 11:30-14:30 | 3 | 後藤 | ケント紙の引張実験 |
10/20 | 火曜日 | 11:30-16:30 | 5 | 後藤 | ケント紙の引張実験 |
10/21 | 水曜日 | 9:00-16:00 | 7 | 後藤 | ケント紙の引張実験 |
10/23 | 金曜日 | 11:00-16:00 | 5 | 後藤 | ケント紙の引張実験 |
10/26 | 月曜日 | 13:00-16:00 | 3 | 後藤 | ケント紙の引張実験 |
10/27 | 火曜日 | 13:00-16:00 | 3 | 後藤 | ケント紙の引張実験 |
10/28 | 水曜日 | 8:30-10:00 | 1.5 | 後藤 | ケント紙の引張実験 |
11/2 | 月曜日 | 10:30-16:00 | 5.5 | 後藤 | ケント紙の引張実験 |
11/4 | 水曜日 | 13:00-16:00 | 3 | 後藤 | 折り畳み円筒作成 |
11/5 | 木曜日 | 10:30-14:00 | 3.5 | 後藤 | 折り畳み円筒作成 |
11/6 | 金曜日 | 11:00-14:00 | 3 | 後藤 | 折り畳み円筒作成 |
11/9 | 月曜日 | 9:30-11:30 | 2 | 後藤 | 折り畳み円筒のヤング率計算 |
11/13 | 金曜日 | 10:30-14:30 | 4 | 後藤 | 折り畳み円筒の数値計算 |
11/16 | 月曜日 | 13:00-16:00 | 3 | 後藤 | 折り畳み円筒の圧縮試験準備 |
11/18 | 水曜日 | 12:00-16:00 | 4 | 後藤 | 折り畳み円筒の圧縮試験準備 |
11/19 | 木曜日 | 13:00-14:00 | 1 | 後藤 | 試験練習 |
11/24 | 火曜日 | 13:00-16:30 | 3.5 | 後藤 | 折り畳み円筒の圧縮試験 |
11/27 | 水曜日 | 12:30-18:30 | 6 | 後藤 | 折り畳み円筒の圧縮試験、作成 |
12/10 | 木曜日 | 12:30-18:00 | 5.5 | 後藤 | 実験と数値計算の比較、円筒作成 |
12/11 | 金曜日 | 11:30-16:00 | 4.5 | 後藤 | 折り畳み円筒作成 |
12/14 | 月曜日 | 11:30-17:30 | 6 | 後藤 | スライド作成練習 |
12/15 | 火曜日 | 13:00-16:00 | 3 | 後藤 | 折り畳み円筒圧縮試験 |
12/15 | 火曜日 | 20:00-21:00 | 1 | 後藤 | 試験結果整理 |
12/16 | 水曜日 | 13:30-20:00 | 6.5 | 後藤 | ケント紙の圧縮試験 |
12/17 | 木曜日 | 10:00-17:30 | 7.5 | 後藤 | スライドまとめ |
12/18 | 金曜日 | 13:00-20:00 | 7 | 後藤 | スライドまとめ |
12/20 | 日曜日 | 13:00-15:00 | 2 | 後藤 | 発表練習 |
12/26 | 土曜日 | 13:00-17:00 | 4 | 後藤 | ケント紙の圧縮試験 |
12/27 | 日曜日 | 15:00-16:30 | 1.5 | 後藤 | ケント紙の圧縮試験 |
1/5 | 火曜日 | 11:00-16:00 | 5 | 後藤 | 折り畳み円筒作成 |
1/6 | 水曜日 | 11:00-15:00 | 4 | 後藤 | 折り畳み円筒作成 |
1/7 | 木曜日 | 13:00-18:00 | 5 | 後藤 | 折り畳み円筒の圧縮試験 |
1/8 | 金曜日 | 12:00-19:00 | 7 | 後藤 | 折り畳み円筒の圧縮試験 |
1/9 | 土曜日 | 11:00-19:00 | 8 | 後藤 | 圧縮試験の結果整理 |
1/10 | 日曜日 | 12:00-19:00 | 7 | 後藤 | 圧縮試験の結果整理 |
1/11 | 月曜日 | 12:00-16:00 | 4 | 後藤 | 圧縮試験の結果整理 |
1/12 | 火曜日 | 12:30-17:00 | 4.5 | 後藤 | 折り畳み円筒の圧縮試験とCalculiXの比較 |
1/13 | 水曜日 | 10:00-18:00 | 8 | 後藤 | 折り畳み円筒の圧縮試験とCalculiXの比較 |
1/14 | 木曜日 | 10:00-12:00 | 2 | 後藤 | 概要まとめ |
1/14 | 木曜日 | 14:00-19:00 | 5 | 後藤 | 概要まとめ |
1/15 | 金曜日 | 11:00-16:30 | 5.5 | 後藤 | 概要まとめ |
1/18 | 月曜日 | 11:00-19:00 | 8 | 後藤 | 概要まとめ |
1/19 | 火曜日 | 12:30-18:00 | 5.5 | 後藤 | 概要まとめ |
1/20 | 水曜日 | 10:30-18:00 | 7.5 | 後藤 | 概要まとめ |
1/21 | 木曜日 | 14:30-17:00 | 2.5 | 後藤 | 概要まとめ |
1/22 | 金曜日 | 10:30-19:30 | 9 | 後藤 | 概要まとめ |
1/25 | 月曜日 | 10:30-17:00 | 6.5 | 後藤 | 概要まとめ |
1/26 | 火曜日 | 13:00-18:00 | 5 | 後藤 | 支部原稿作成 |
1/27 | 水曜日 | 12:00-18:00 | 6 | 後藤 | 支部原稿作成 |
1/28 | 木曜日 | 14:30-18:00 | 3.5 | 後藤 | スライド作成 |
1/29 | 金曜日 | 13:00-18:00 | 5 | 後藤 | スライド作成 |
1/29 | 金曜日 | 20:00-2:30 | 6.5 | 後藤 | スライド作成 |
1/30 | 土曜日 | 15:30-18:00 | 2.5 | 後藤 | スライド作成 |
2/1 | 月曜日 | 13:00-15:30 | 2.5 | 後藤 | スライド作成 |
2/2 | 火曜日 | 10:00-16:00 | 6 | 後藤 | 発表練習、スライド作成 |
2/2 | 火曜日 | 19:00-1:30 | 6.5 | 後藤 | スライド作成 |
2/3 | 水曜日 | 10:00-18:00 | 8 | 後藤 | スライド作成、発表練習 |
2/3 | 水曜日 | 19:30-21:00 | 1.5 | 後藤 | 発表練習 |
2/4 | 木曜日 | 13:00-18:00 | 5 | 後藤 | 発表練習 |
2/5 | 金曜日 | 12:00-20:00 | 8 | 後藤 | 発表練習 |
2/7 | 日曜日 | 14:30-18:00 | 3.5 | 後藤 | 発表練習 |
