後藤メモ(3/16)

1/10頃までやっててほしいこと(後藤メモ12/22)

• 今までの実験データを整理する。1ケース(以下はx軸載荷の例)につき、
• 応力(縦軸)とすべての歪(横軸)を一緒にプロットしたもの
• 応力(σx)と縦ひずみ4種をプロットしたもの(εx(y面)とεx(z面)が2つずつ)
• gnuplotで描画したデータは、後でTeXに読み込めるようにfig形式で保存しておく。
• 上記から線形回帰で得た4つのヤング率(Ex)と、4つの平均値
gnuplotで描画する場合は、回帰係数は、http://www.str.ce.akita-u.ac.jp/~gotou/programoj/#kaiki のkaiki.fを使って求める。kaiki.fの使い方は藤原さん)
• 最終荷重時の1面ごとの横ひずみ/縦ひずみ(-εy/εxと-εz/εxが2つずつ)と、向い合う面どうしの平均
• 実験に用いたx1,y1,z1の3本の供試体の横ひずみ用ゲージのハンダを剥し、できるだけゲージを傷つけないように
端子を丁寧にはがし、π型ゲージを取り付けられるようにしておく

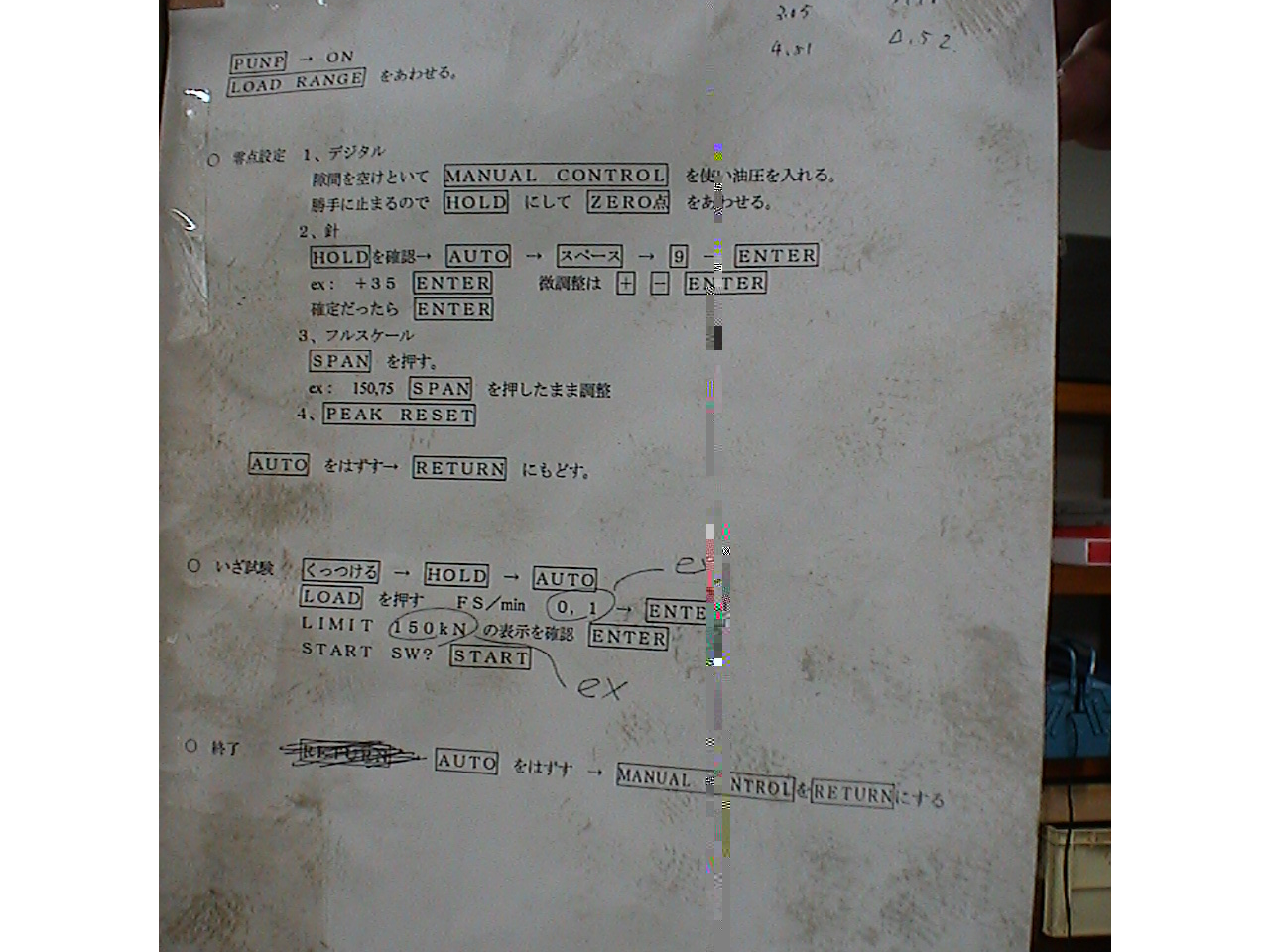

実験日程と終了時刻

• 11/29(火)10:00予備実験
• 12/8(木)13:00実験
• 12/13(火)13:00実験
• 12/14(水)13:00実験
• 12/21(水)13:00実験15:00終了
• 12/22(木)12:00実験13:30終了
• 12/27(火)12:00実験15:00終了
• 1/18(水)13:00実験15:00終了
• 1/24(火)13:00実験14:00終了
• 1/26(木)14:00実験15:00終了

後藤メモ(12/13)

• 実験結果とかを計算サーバーにアップする方法は藤原さんに聞いて
• 例えば、
• (学内のみアクセス可)

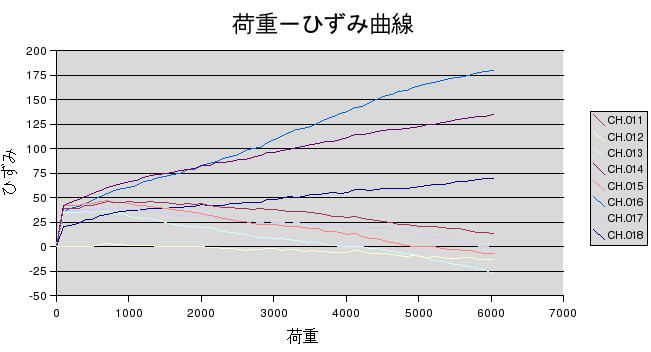

• 荷重と変形をプロットするときは、(特に供試体との位置比較などの意図がなければ)荷重を縦軸に

gnuplotで応力-ひずみ曲線を書く手順

• 1列目が応力(単位はMPaかkPaかPa)、2列目がひずみ(μぬきの生の値)のデータ
g1,g2,....,g8を作る(viで箱選択が早そうだけど、OpenOffice?でもよい。その場合は、 csv形式で保存。gnuplotでファイル名を羅列することを考えて、拡張子のcsvは 外しておくのがよいかも)。 あるいは、このへんにgnuplotでよく使うことになる文字列を書き込んでおいて、 それをコピペして張り付けるという手もあるかも。
• plot 'g1','g2','g3','g4','g5','g6','g7','g8'
• plot 'g1','g2','g3','g4'
• plot 'g1','g3','g5','g7'
• png画像を出力する場合
• set output 'hoge.png'
• set term png
• replot

後藤メモ(11/1)

後藤メモ6/15

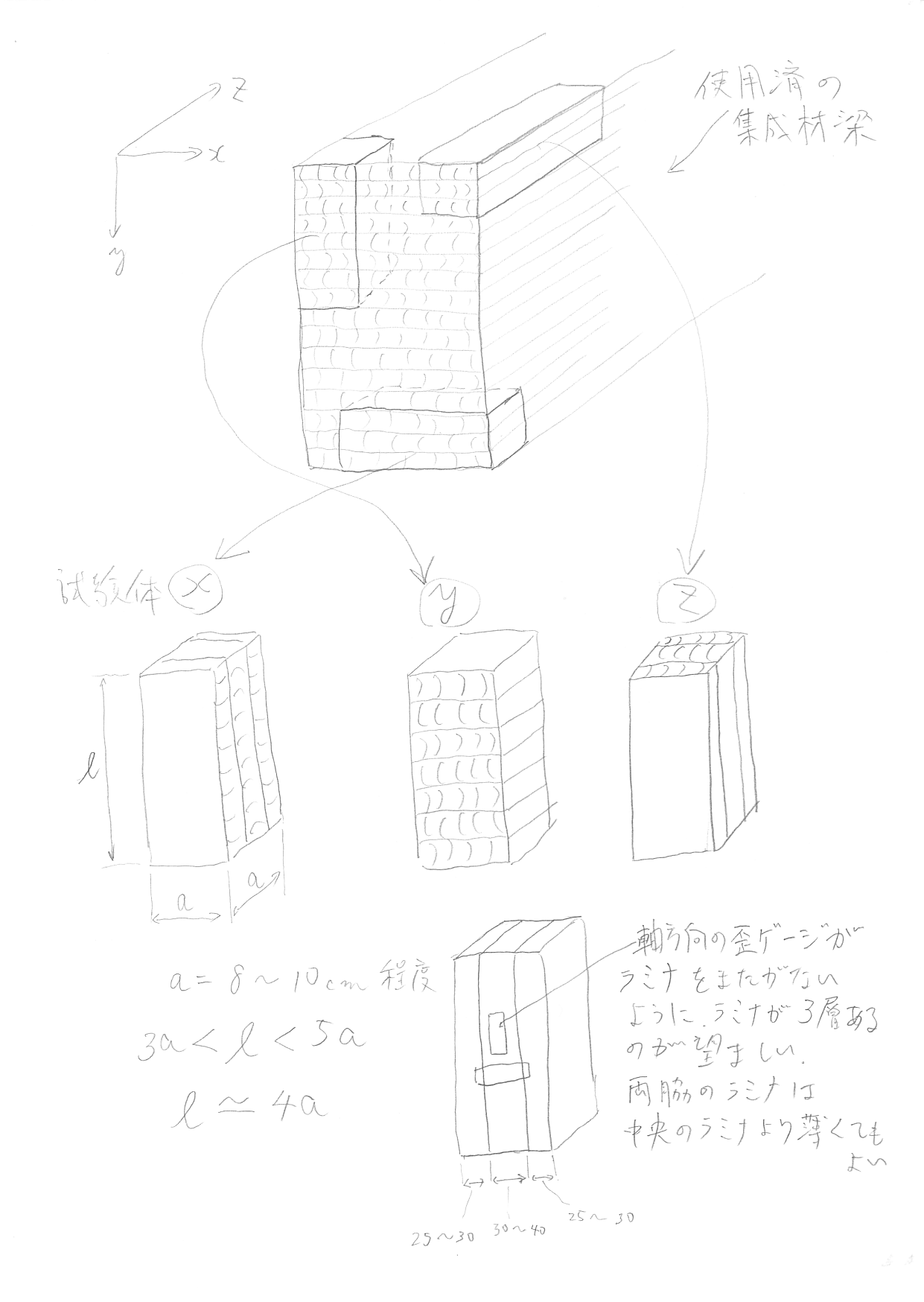

• 圧縮試験片の切り出し方

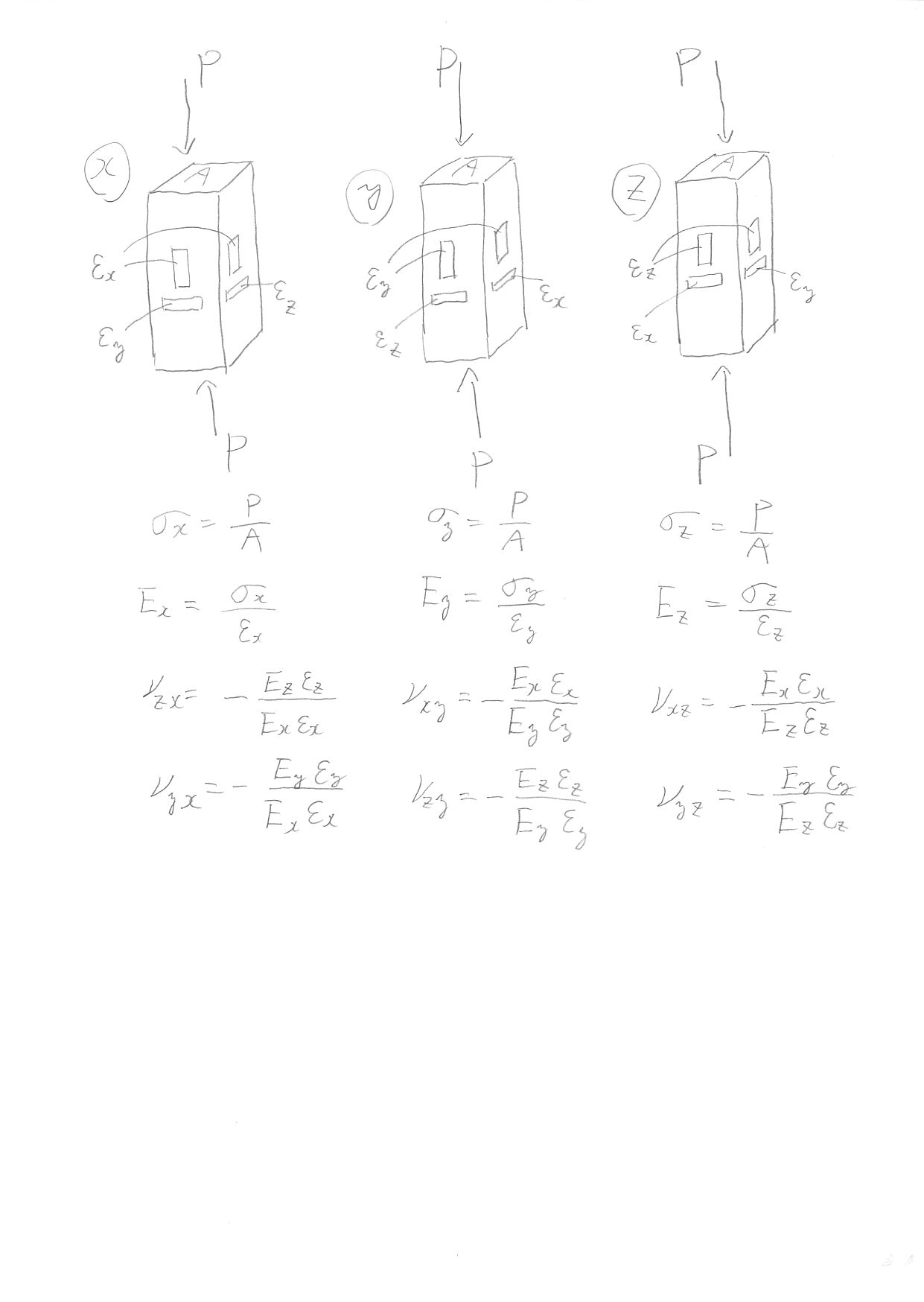

• 歪から材料定数の算定法
• http://www.str.ce.akita-u.ac.jp/~gotou/siryou/suuti.html
この辺 見てて。
