CalculiXメモ

千田さんが作ったcgxのマニュアルは、

http://www.str.ce.akita-u.ac.jp/~chida/pas/calculix.html
ccxにhoge.inpをccx_1.3 hogeと入力して走らせると、hoge.datとかhoge.frbとかができる。

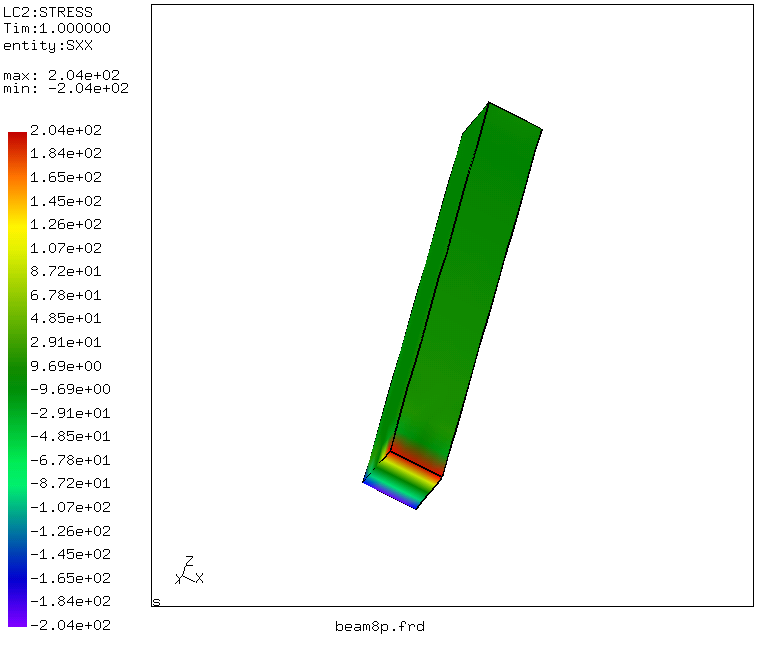

cgx hoge.frbで計算結果の絵が書ける
cgxのメニューのハードコピーでxwd形式で絵を保存。
xwdをpngとかにするには、計算サーバーにつないだ状態のコマンドライン上でgimp hoge.xwdを立ち上げ、「別名で保存」でpngで保存。
hoge.pngを~/public_html に移動する。
そして、wikiから参照するには、ここにそのURL例えば、

11/2

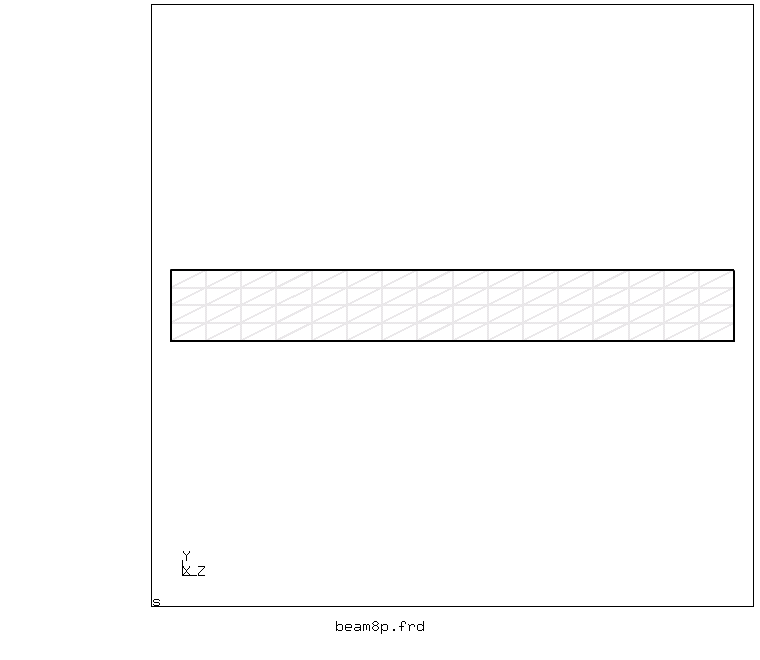

cgx beam8p.frd Lines+Orientation +x View (+x方向からのメッシュ図)

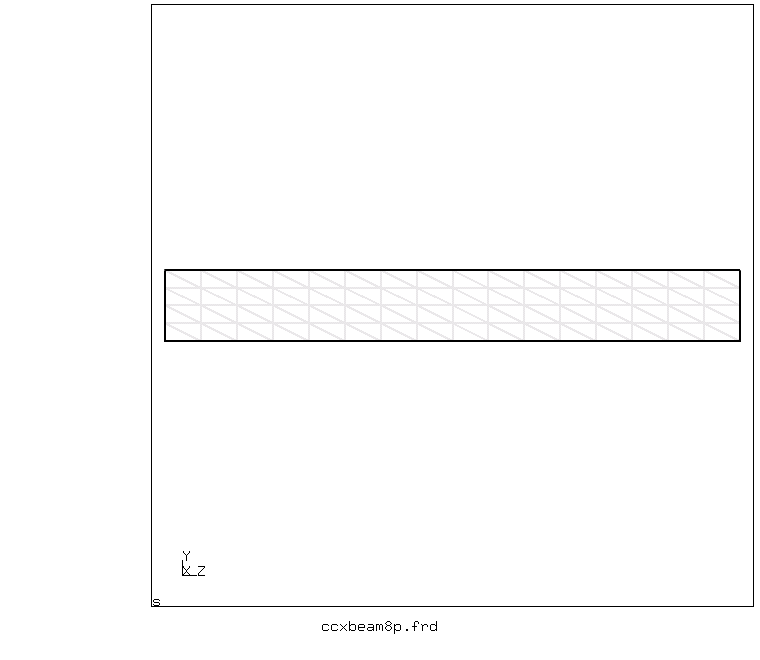

cgx ccxbeam8p.frd Lines+Orientation +x View (+x方向からのメッシュ図)

11/11

cgxで表示可能な要素分割数

3方向とも同じ分割数で要素分割した場合


 x方向(nx)  1～20

 y方向(ny)  1～20

 z方向(zx)  1～20

x、y方向の分割数を揃えた場合のz方向の最大分割数

x方向(nx)	1	2	3	4	5	6	7	8	9	10	…	20
y方向(ny)	1	2	3	4	5	6	7	8	9	10	…	20
z方向(nz)	2520	1119	629	402	279	204	156	123	99	82	…	20

これはx、yのついても同じことが言える。

chtakaa.fの片持ち梁の各節点に一様な荷重を加えたときのたわみv(cm)

2×2×5(cm)

分割数 nx.ny.nz/10	nx×10×100	6×ny×100	6×10×nz
1	3.5434E-02		3.4685E-02
2	3.5775E-02	3.4067E-02	3.5469E-02
3	3.5839E-02		3.5666E-02
4	3.5869E-02	3.5289E-02	3.5754E-02
5	3.5885E-02		3.5810E-02
6	3.5893E-02	3.5639E-02	3.5844E-02
7			3.5863E-02
8		3.5798E-02	3.5877E-02
9			3.5882E-02
10		3.5893E-02	3.5893E-02

2×2×20(cm)

分割数 nx.ny.nz/10	nx×10×100	6×ny×100	6×10×nz
1	1.9870E-0		1.4619E-0
2	2.0005E-0	1.9325E-0	1.8389E-0
3	2.0033E-0		1.9313E-0
4	2.0043E-0	1.9877E-0	1.9659E-0
5	2.0048E-0		1.9824E-0
6	2.0050E-0	1.9990E-0	1.9915E-0
7			1.9971E-0
8		2.0031E-0	2.0007E-0
9			2.0032E-0
10		2.0050E-0	2.0050E-0

2×20×50(cm)

分割数 nx.ny.nz/10	nx×10×100	6×ny×100	6×10×nz
1	3.5958E-02		3.4795E-02
2	3.5971E-02	3.4162E-02	3.5569E-02
3	3.5973E-02		3.5763E-02
4	3.5974E-02	3.5379E-02	3.5849E-02
5	3.5975E-02		3.5896E-02
6	3.5975E-02	3.5719E-02	3.5926E-02
7			3.5946E-02
8		3.5880E-02	3.5958E-02
9			3.5968E-02
10		3.5975E-02	3.5975E-02

2×20×200(cm)

分割数 nx.ny.nz/10	nx×10×100	6×ny×100	6×10×nz
1	2.0063E-0		1.4635E-0
2	2.0064E-0	1.9346E-0	1.8407E-0
3	2.0065E-0		1.9331E-0
4	2.0065E-0	1.9896E-0	1.9676E-0
5	2.0065E-0		1.9841E-0
6	2.0065E-0	2.0007E-0	1.9931E-0
7			1.9986E-0
8		2.0046E-0	2.0022E-0
9			2.0047E-0
10		2.0065E-0	2.0065E-0
