春課題†

片持ち梁　10✕10✕150mm 1次要素†

             水平一次

メッシュ長さ	要素数	実効値	相対誤差
0.7		369.298	0.66
0.8		369.457	0.70
0.9	163647	369.728	0.78
1	113203	371.174	1.16
2	22384	378.263	3.02
3	5769	394.15	6.93
4	5179	398.64	7.97

             水平二次

メッシュ長さ	要素数	実効値	相対誤差
0.7		2267.95	1.38
0.8		2268.99	1.33
0.9	163647	2270.64	1.26
1	113203	2278.95	0.89
2	22384	2322.4	1.00
3	5769	2424.53	5.17
4	5179	2446.27	6.01

             水平三次

メッシュ長さ	要素数	実効値	相対誤差
0.7		6160.18	4.52
0.8		6163.14	4.47
0.9	163647	6167.39	4.40
1	113203	6189.7	4.02
2	22384	6305.48	2.11
3	5769	6591.38	2.32
4	5179	6653.42	3.23

　　　　　　　鉛直一次

メッシュ長さ	要素数	実効値	相対誤差
0.7		369.405	0.69
0.8		369.577	0.74
0.9	163647	369.838	0.81
1	113203	371.37	1.22
2	22384	378.567	3.09
3	5769	395.235	7.18
4	5179	401.376	8.60

　　　　　　　鉛直二次

メッシュ長さ	要素数	実効値	相対誤差
0.7		2268.57	1.35
0.8		2269.71	1.30
0.9	163647	2271.38	1.22
1	113203	2279.99	0.84
2	22384	2323.33	1.04
3	5769	2430.63	5.41
4	5179	2454.02	6.31

　　　　　　　鉛直三次

メッシュ長さ	要素数	実効値	相対誤差
0.7		6162.24	4.48
0.8		6165.22	4.43
0.9	163647	6169.59	4.36
1	113203	6193.15	3.96
2	22384	6309	2.05
3	5769	6598.86	2.43
4	5179	6665.25	3.40

　　　　　　　ねじれ一次

メッシュ長さ	要素数	実効値	相対誤差
0.7		4937.64	7.34
0.8		4942.1	7.44
0.9	163647	4948.91	7.57
1	113203	4989.2	8.32
2	22384	5200.26	12.04
3	5769	5667.65	19.29
4	5179	5767.76	20.69

　　　　　　　ねじれ二次

メッシュ長さ	要素数	実効値	相対誤差
0.7		11592.3	1.21
0.8		11597.7	1.26
0.9	163647	11606.4	1.33
1	113203	11646.8	1.68
2	22384	11868.5	3.51
3	5769	12372.8	7.45
4	5179	12493.1	8.34

10✕10✕300mm 1次要素†

　　　　　　　水平一次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	92.4662	0.81
0.8	358797	92.4691	0.82
0.9	357329	92.487	0.84
1	175810	93.3245	1.73
2	40650	94.6651	3.12
3	11556	99.1516	7.50
4	8408	101.565	9.70

　　　　　　　水平二次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	576.494	0.29
0.8	358797	576.501	0.30
0.9	357329	576.615	0.32
1	175810	581.829	1.21
2	40650	589.922	2.56
3	11556	617.765	6.96
4	8408	631.149	8.93

　　　　　　　水平三次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	1601.09	0.53
0.8	358797	1601.13	0.53
0.9	357329	1601.44	0.51
1	175810	1616.32	0.42
2	40650	1638.25	1.75
3	11556	1715.14	6.15
4	8408	1755.49	8.31

　　　　　　　鉛直一次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	92.4715	0.82
0.8	358797	92.477	0.83
0.9	357329	92.4975	0.85
1	175810	93.3877	1.79
2	40650	94.9325	3.39
3	11556	99.6802	7.99
4	8408	102.071	10.15

　　　　　　　鉛直二次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	576.526	0.30
0.8	358797	576.55	0.30
0.9	357329	576.681	0.33
1	175810	582.153	1.26
2	40650	591.321	2.79
3	11556	620.815	7.41
4	8408	635.485	9.55

　　　　　　　鉛直三次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	1601.22	0.52
0.8	358797	1601.25	0.52
0.9	357329	1601.6	0.50
1	175810	1616.94	0.45
2	40650	1642.46	2.00
3	11556	1722.55	6.56
4	8408	1771.58	9.14

　　　　　　　ねじれ一次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	2469.35	7.38
0.8	358797	2469.26	7.34
0.9	357329	2470.54	7.42
1	175810	2519.11	9.21
2	40650	2604.92	12.20
3	11556	2851.96	19.81
4	8408	2969.83	22.99

　　　　　　　ねじれ二次

メッシュ長さ	要素数	実効値	相対誤差
0.7	347440	4263.02	34.31
0.8	358797	4263.03	34.31
0.9	357329	4263.02	34.31
1	175810	4263.09	34.31
2	40650	4263.73	34.29
3	11556	4264.16	34.28
4	8408	4264.83	34.25

創造工房実習†

創造工房で顔合わせをした

11/1創造工房†

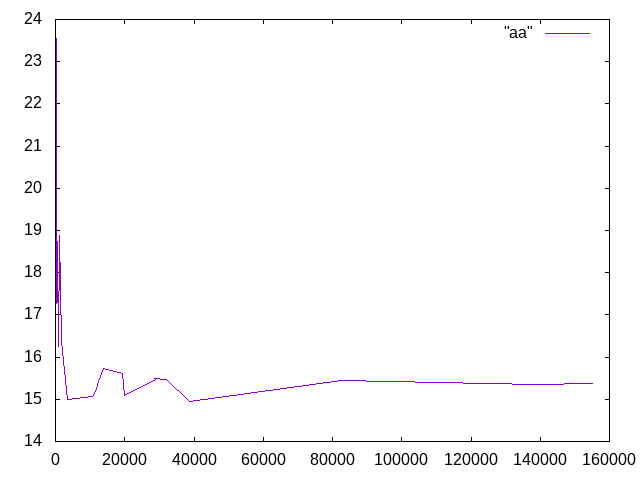

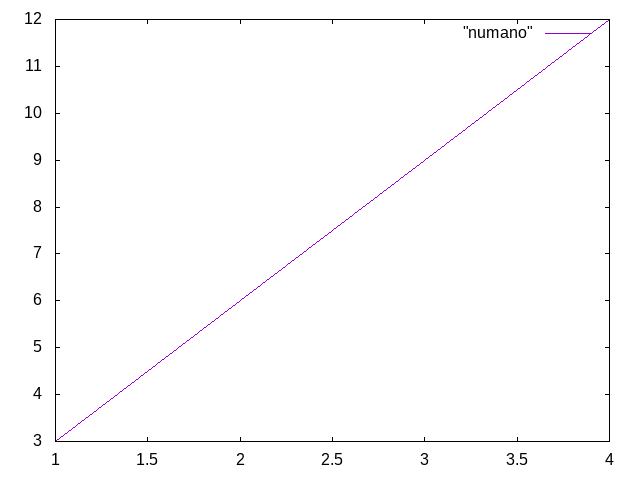

グラフを表示する方法を学んだ

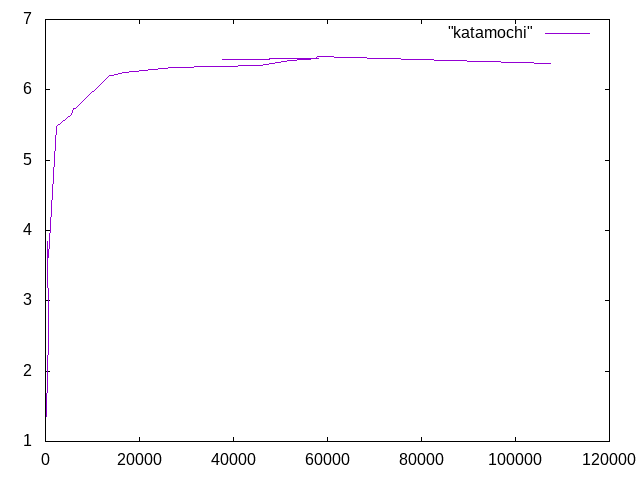

11/8創造工房†

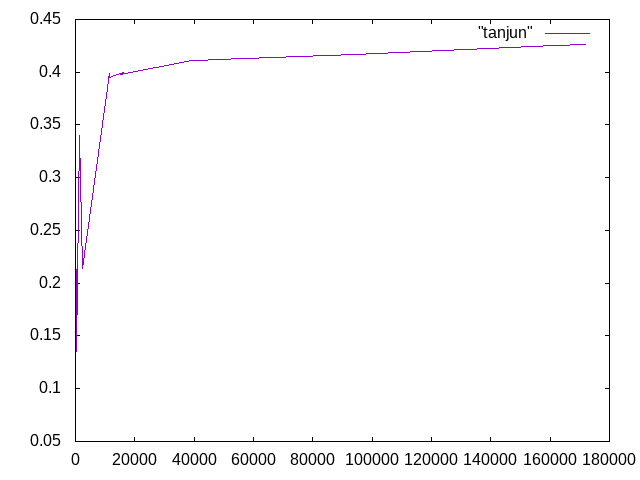

11/15創造工房†

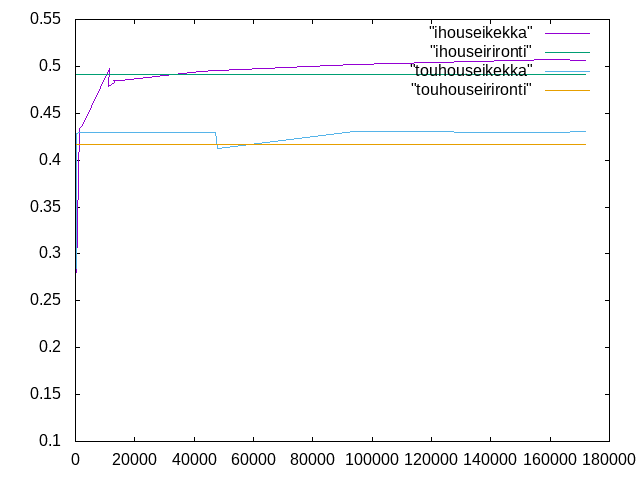

11/22†
