研究†

岡田の卒論日誌に引き続き行う

鋼板挿入集成材梁†

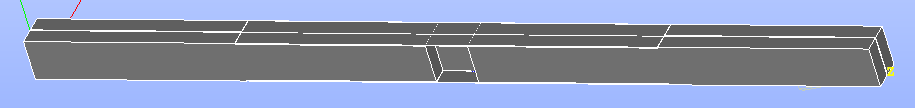

フランジを梁と同じ幅にし、長さを5000mmにしたモデル

これでもフランジの切れ目で降伏応力に達していた

引張側フランジを下から見た応力図

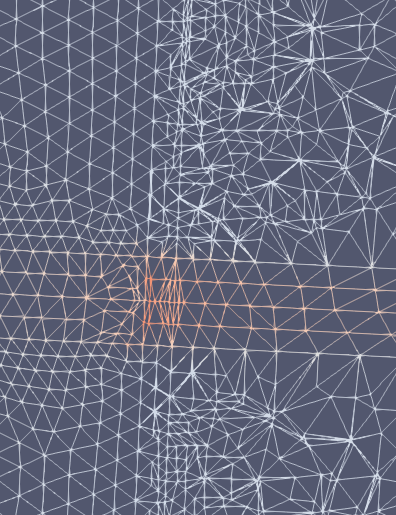

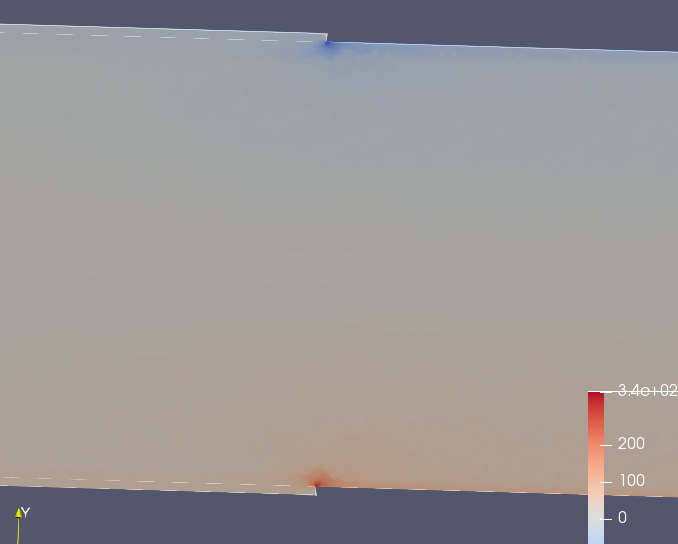

横から見たフランジ切れ目の応力図

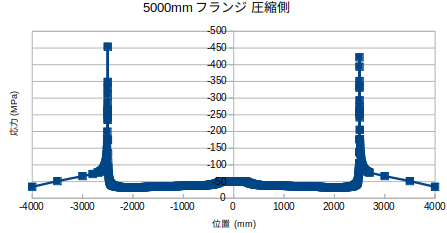

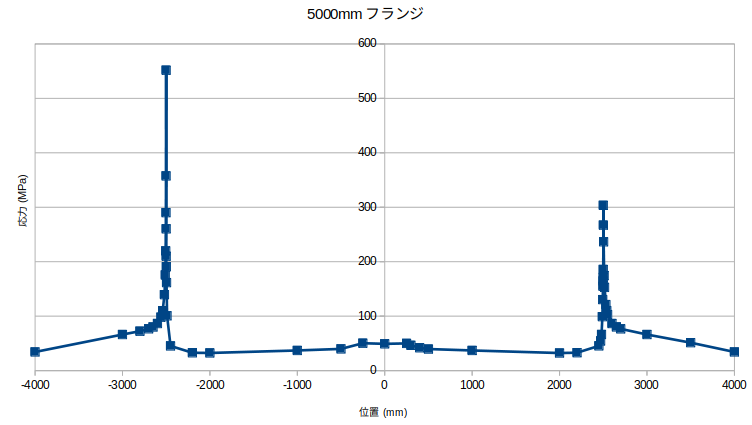

梁中央を0とした応力分布

圧縮側

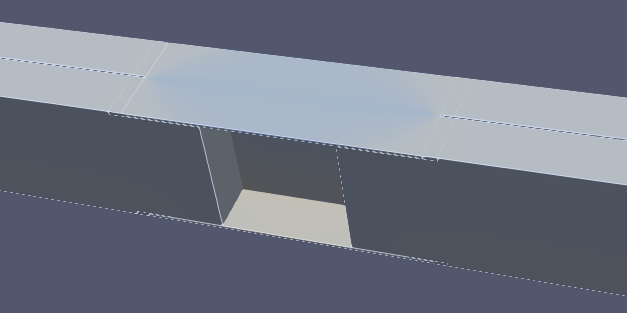

フランジを梁と同じ幅にし、長さを1100mmにしたモデル

これでもフランジの切れ目で降伏応力に達していた

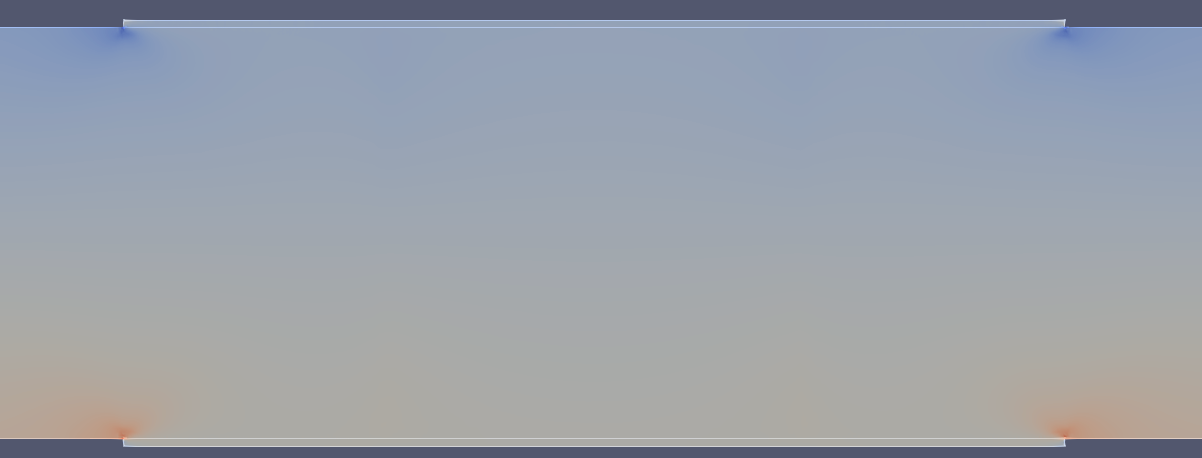

引張側フランジを下から見た応力図

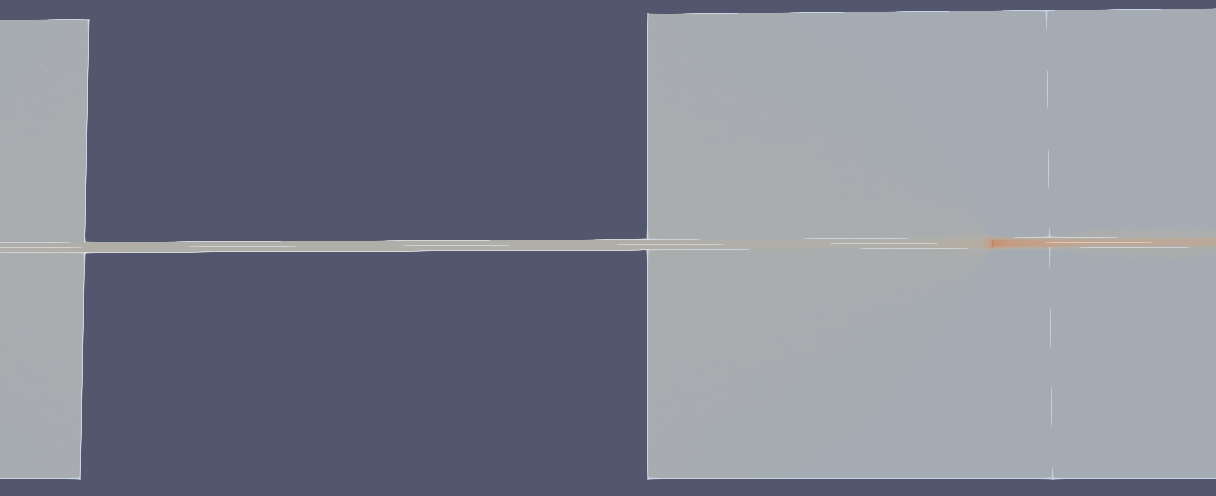

横から見たフランジ切れ目の応力図

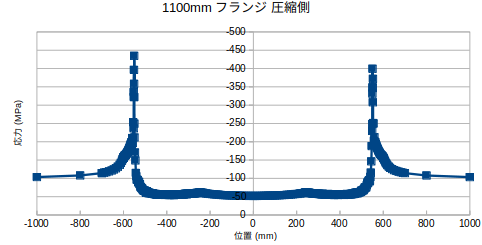

梁中央を0とした応力分布 圧縮側

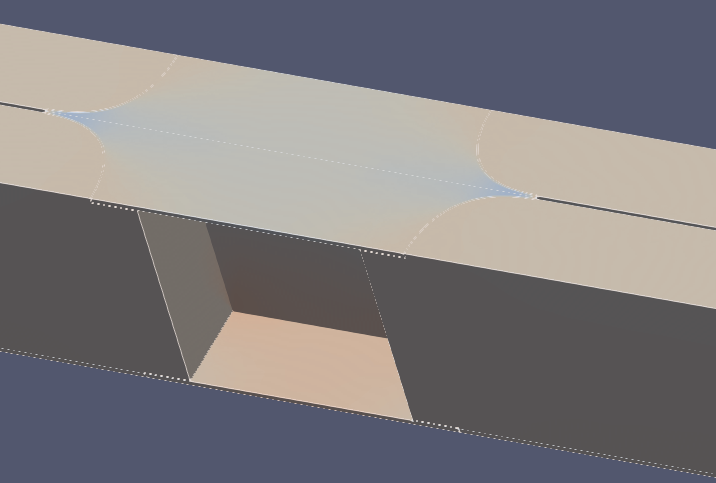

フランジを先細らせたフランジ1100mmモデル

フランジの切れ目で降伏応力に達していた

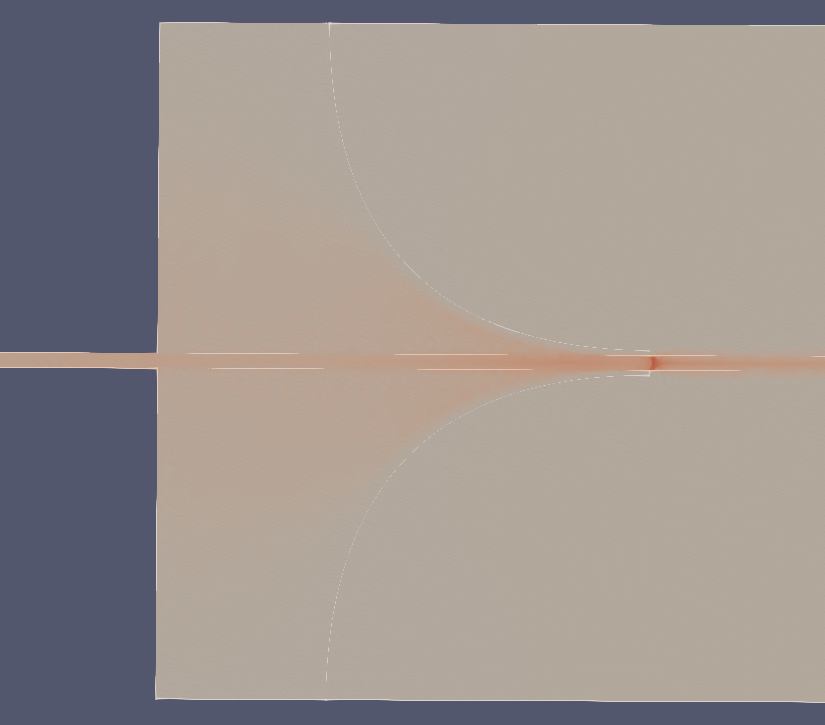

引張側フランジを下から見た応力図

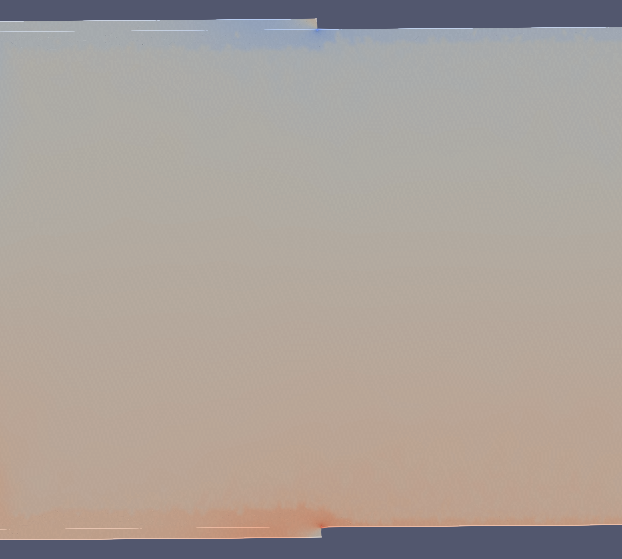

横から見たフランジ切れ目の応力図

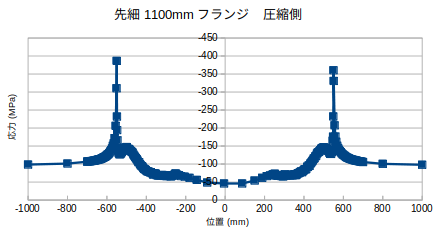

梁中央を0とした応力分布 圧縮側

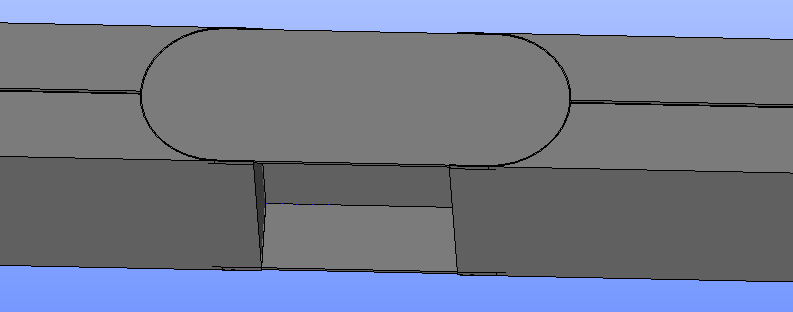

フランジ端部を円形にしたフランジ1100mmモデル

フランジの切れ目で降伏応力に達していた

引張側フランジを下から見た応力図

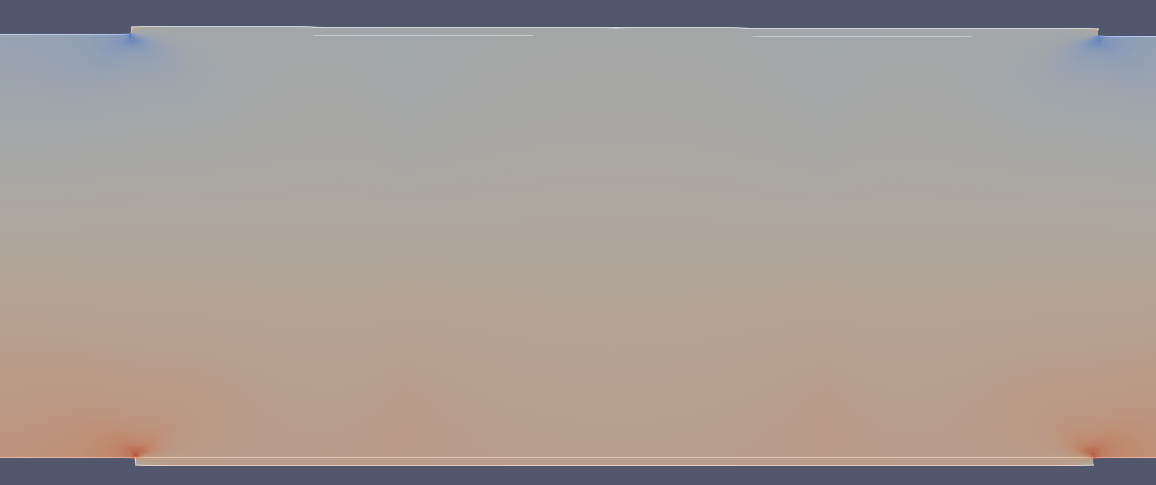

横から見たフランジ切れ目の応力図

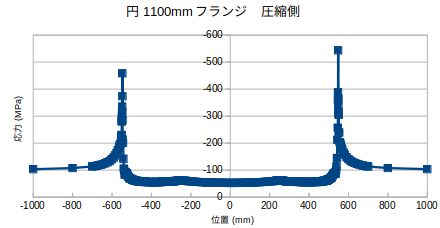

梁中央を0とした応力分布 圧縮側
