11月１日
ｃｐ：コピー
gnuplot:グラフを作るためのデイレクトリーに入る
plot sin(x) :sin(x)のグラフを作る
plot "ファイル名”ｗ L ：線が引ける
set term png ：pngに変換する
set out put "ファイル名.png ” ：ファイルをPNGで保存
plot”ファイル名”w LP : 線を引く
1101:自分で制作したもの

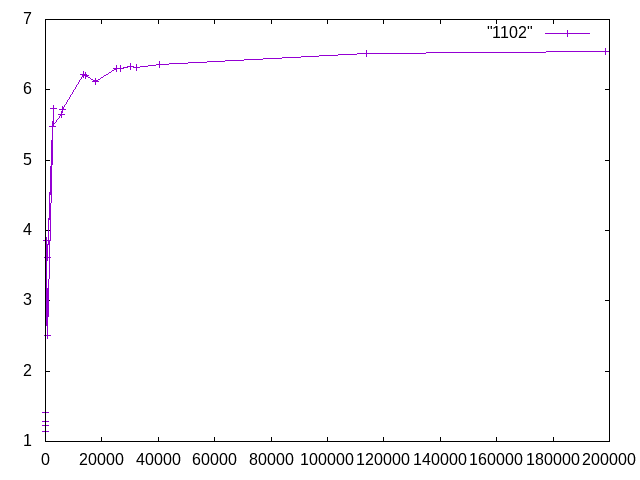

1102:コピーしたもの
11月8日
例)メッシュ長さ1の場合(人によって多少の数値の誤差はあるので、こちらの数値は参考程度に)
| メッシュ長さ | 要素数 | 先端変位(4隅の平均値)[mm] | 相対誤差(\( \frac{salome-手計算}{手計算} \)) | 計算者 |
| 1 | 37757 | 6.37 | 4.5 | 創造工房 |
| 0.7 | 107380 | 6.47 | 2.96 | 湊 |
| 0.8 | 57821 | 6.44 | 3.62 | 湊 |
| 0.9 | 57698 | 6.43 | 3.73 | 湊 |
| 1.1 | 57980 | 6.44 | 3.57 | 湊 |
| 1.2 | 52123 | 6.41 | 3.90 | 森井 |
| 1.3 | 45549 | 6.34 | 4.98 | 森井 |
| 1.4 | 26951 | 6.32 | 5.31 | 森井 |
| 1.5 | 16904 | 6.25 | 6.32 | 米谷 |
| 1.6 | 14296 | 6.20 | 7.05 | 米谷 |
| 1.7 | 13596 | 6.21 | 6.81 | 米谷 |
| 1.8 | 6299 | 5.74 | 13.9 | 沼野 |
| 1.9 | 6001 | 5.73 | 14.1 | 沼野 |
| 2 | 5617 | 5.65 | 15.3 | 沼野 |
| 3 | 2309 | 5.48 | 17.8 | 國井 |
| 4 | 617 | 3.62 | 45.6 | 國井 |
| 5 | 494 | 3.85 | 42.3 | 國井 |
| 6 | 581 | 2.51 | 62.4 | 西澤 |
| 7 | 133 | 1.41 | 78.8 | 西澤 |
| 8 | 78 | 1.29 | 80.7 | 西澤 |
| 9 | 72 | 1.288 | 80.69 | 真庭 |
| 10 | 60 | 1.226 | 81.62 | 真庭 |
| 11 | 65 | 1.231 | 81.54 | 真庭 |

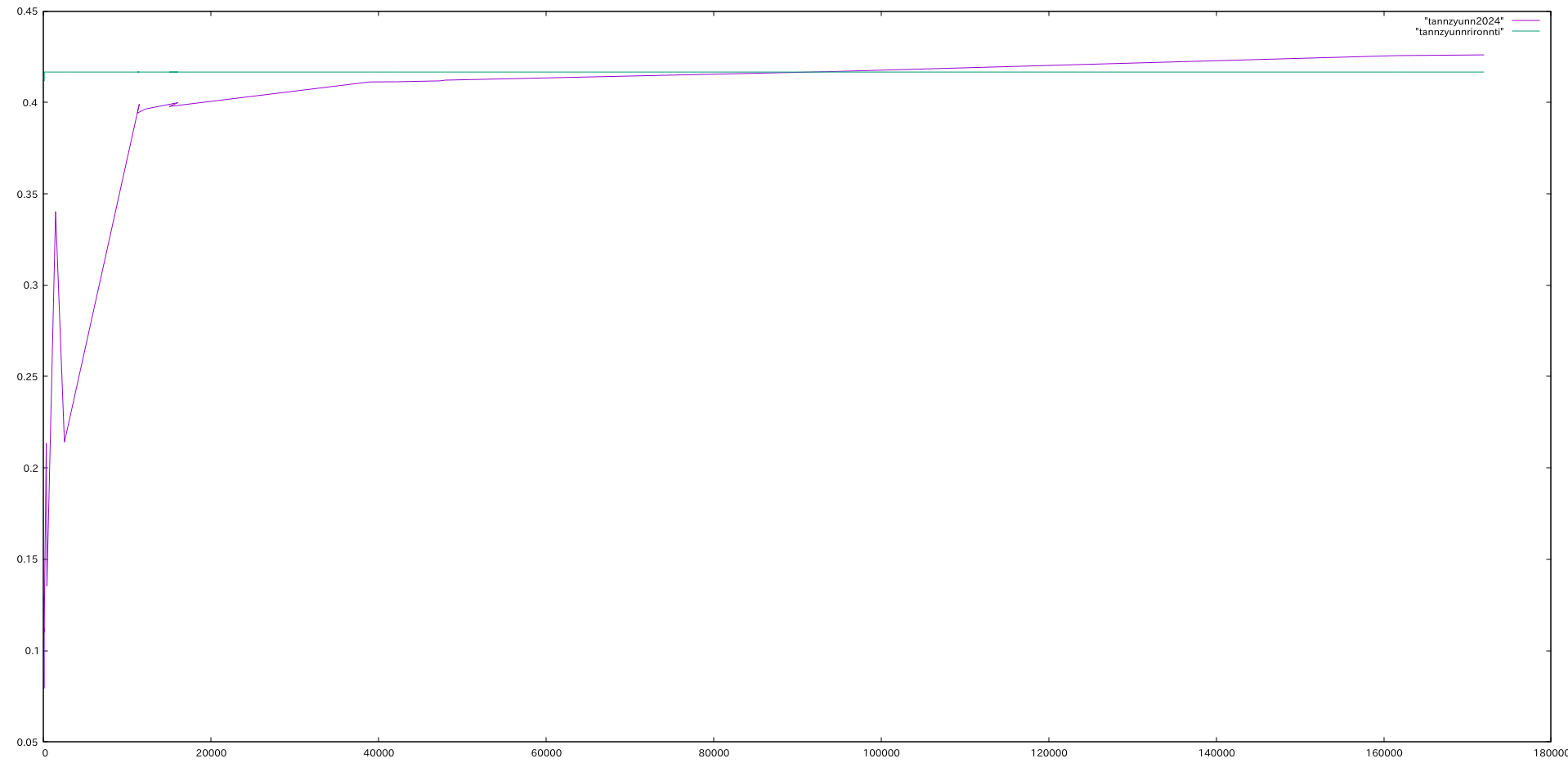

11月15日
| メッシュ長さ | 要素数 | 先端変位(4隅の平均値)[mm] | 相対誤差(\( \frac{salome-手計算}{手計算} \)) | 計算者 |
| 0.7 | 171996 | 0.4260 | 2.207 | 湊 |
| 0.8 | 161561 | 0.4256 | 2.115 | 湊 |
| 0.9 | 94185 | 0.4169 | 0.0719 | 湊 |
| 1.1 | 47998 | 0.4122 | 1.067 | 森井 |
| 1.2 | 47343 | 0.4118 | 1.166 | 森井 |
| 1.3 | 42112 | 0.4113 | 1.289 | 森井 |
| 1.4 | 38960 | 0.4112 | 1.313 | 森井 |
| 1.5 | 15041 | 0.3978 | 4.516 | 米谷 |
| 1.6 | 16071 | 0.3999 | 4.002 | 米谷 |
| 1.7 | 12993 | 0.3971 | 4.687 | 米谷 |
| 1.8 | 12203 | 0.3964 | 4.85 | 沼野 |
| 1.9 | 11235 | 0.3942 | 5.38 | 沼野 |
| 2 | 11456 | 0.3991 | 4.20 | 沼野 |
| 3 | 2514 | 0.2141 | 21.4 | 國井 |
| 4 | 1461 | 0.34028 | 18.4 | 國井 |
| 5 | 433 | 0.1354 | 67.8 | 國井 |
| 6 | 356 | 0.2135 | 48.8 | 西澤 |
| 7 | 102 | 0.11 | 73.6 | 西澤 |
| 8 | 93 | 0.112 | 73.0 | 西澤 |
| 9 | 81 | 0.1125 | 73.0 | 真庭 |
| 10 | 84 | 0.0794 | 80.9 | 真庭 |
| 11 | 74 | 0.1297 | 68.9 | 真庭 |
