弾塑性解析†

結果の比較(Aタイプ)†

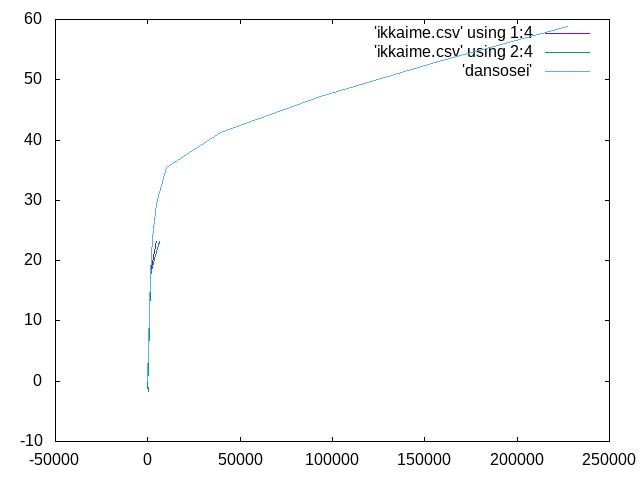

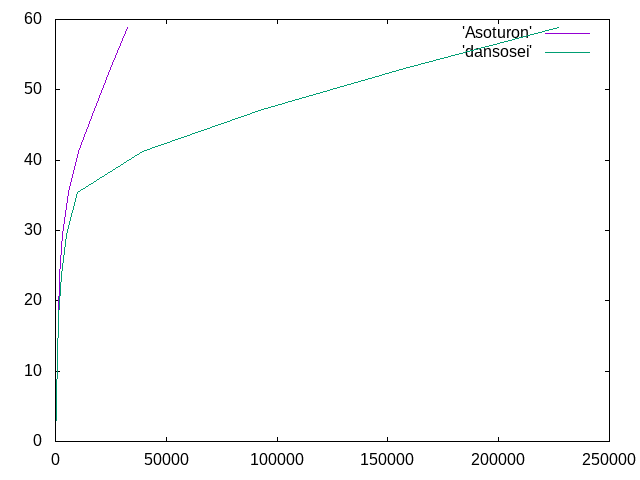

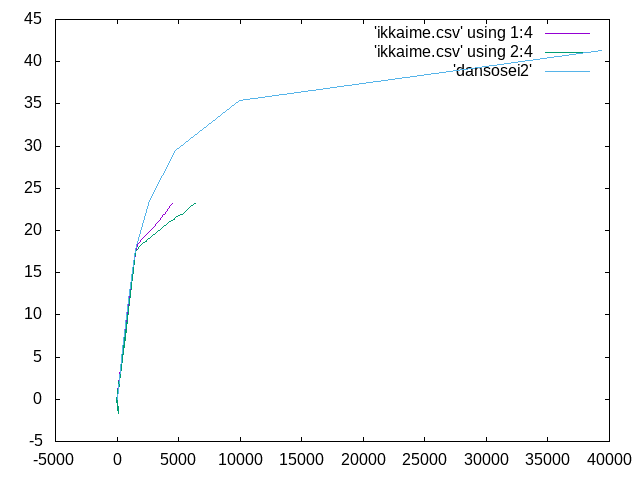

卒論との比較 実験値との比較 実験値との比較(拡大版)

結果の比較(Bタイプ)†

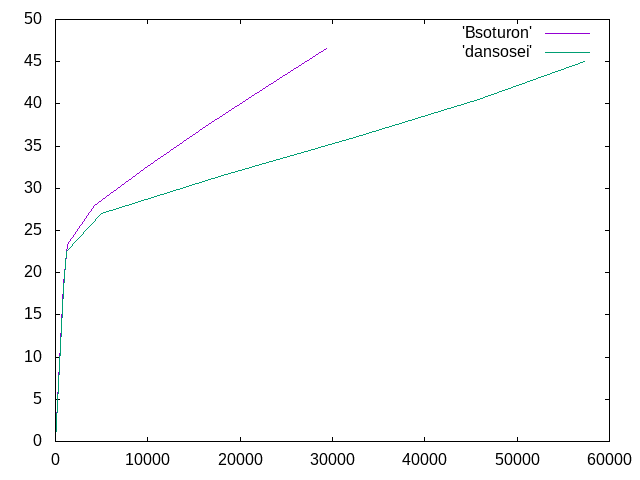

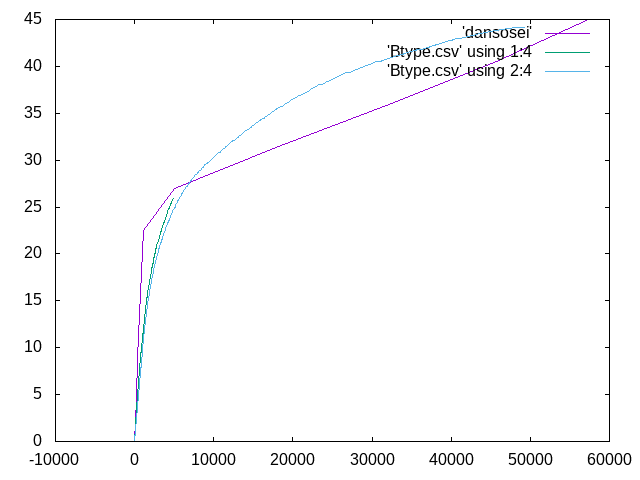

卒論との比較 実験値との比較

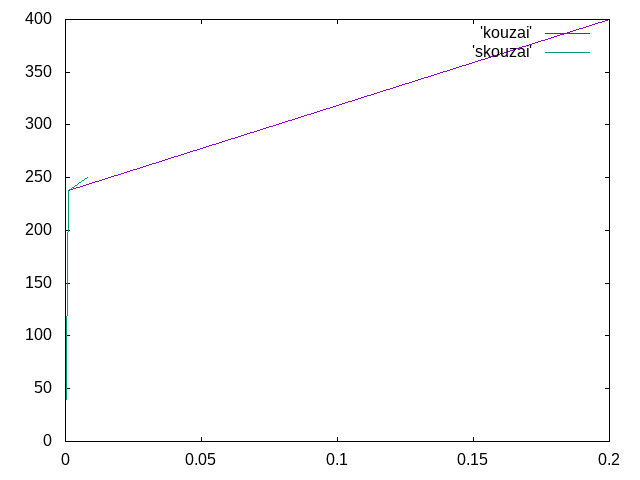

材料定数(応力ひずみ曲線)の設定†

応力 238MPa，ひずみ0.001155339806で降伏，引張強さの400MPaで0.2になるように設定した．破断時の伸びは軟鋼で20~30%なので0.2にした．卒論の材料定数と比較しても，傾きが緩く，完全弾塑性に近くなっているのがわかる．

修論日誌†

salome20†

hdfファイルを開こうとするとエラー OpenGl_Window::CreateWindow: glXCreateContext failed. 原因は分からない．salome19では起こらない．
