卒論日誌

後藤メモ(16/12/9)

卒論テーマ

• プレストレスを受ける鋼板と木材の接触解析

接触解析

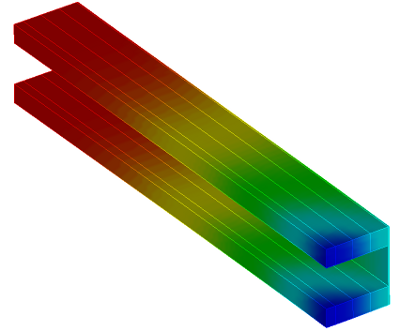

非一体化孔無しモデル(片持ち梁/スパン6m)のcommファイル(載荷断面の全節点に一様載荷)

DEBUT();

kou=DEFI_MATERIAU(ELAS=_F(E=206e+9,
                          NU=0.3,),);

moku=DEFI_MATERIAU(ELAS_ORTH=_F(E_L=6.929e9,
                                E_T=0.27716e9,
                                E_N=0.27716e9,
                                NU_LT=0.016,
                                NU_LN=0.016,
                                NU_TN=0.4,
                                G_LT=0.46193e9,
                                G_LN=0.46193e9,
                                G_TN=0.46193e9,),);

MAIL=LIRE_MAILLAGE(FORMAT='MED',);

MAIL=MODI_MAILLAGE(reuse =MAIL,
                   MAILLAGE=MAIL,
                   ORIE_PEAU_3D=_F(GROUP_MA=('m1r','m2l','m6l','m3l','m2r','m3r','m4l','m','m4r','m5r','m7l','m6r','m7r','m8l',
                                              'm8r',),),);

MODE=AFFE_MODELE(MAILLAGE=MAIL,
                 AFFE=_F(TOUT='OUI',
                         PHENOMENE='MECANIQUE',
                         MODELISATION='3D',),);

MATE=AFFE_MATERIAU(MAILLAGE=MAIL,
                   AFFE=(_F(GROUP_MA='ita',
                            MATER=kou,),
                         _F(GROUP_MA=('moku1','moku2','moku3','moku4','moku5','moku6','moku7','moku8',),
                            MATER=moku,),),);

contact=DEFI_CONTACT(MODELE=MODE,
                     FORMULATION='DISCRETE',
                     FROTTEMENT='COULOMB',
                     ITER_GEOM_MAXI=10000,
                     ZONE=(
                     _F(GROUP_MA_MAIT='m1r',
                        GROUP_MA_ESCL='m2l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m3l',
                        GROUP_MA_ESCL='m2r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m3r',
                        GROUP_MA_ESCL='m4l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m',
                        GROUP_MA_ESCL='m4r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m5r',
                        GROUP_MA_ESCL='m6l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m7l',
                        GROUP_MA_ESCL='m6r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m7r',
                        GROUP_MA_ESCL='m8l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m',
                        GROUP_MA_ESCL='m8r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),),);

kotei1=AFFE_CHAR_MECA(MODELE=MODE,
                      DDL_IMPO=(_F(GROUP_MA=('kotei1','kotei2','kotei3','kotei4','kotei5','kotei6','kotei7','kotei8','kotei9',),
                                   DX=0.0,
                                   DY=0,
                                   DZ=0,),
                                _F(GROUP_MA=('kotei19','kotei20',),
                                   DY=0,),),);

kajuu=AFFE_CHAR_MECA(MODELE=MODE,
                     FORCE_FACE=_F(GROUP_MA='ps_ue',
                                   FY=-0.972e6,),);

kajuu2=AFFE_CHAR_MECA(MODELE=MODE,
                      FORCE_FACE=_F(GROUP_MA='ps_sita',
                                    FY=-0.972e6,),);

zurasi=AFFE_CHAR_MECA(MODELE=MODE,
                      FORCE_NODALE=_F(GROUP_NO=('ten_m5','ten_m6','ten_m7','ten_m8','ten_k','ten_m1','ten_m2','ten_m3','ten_m4',),
                                      FZ=-141,),);                #25kN/節点数177

fonc_fy=DEFI_FONCTION(
                      NOM_PARA='INST',
                      VALE=(0,0,
                            10,1,
                            20,1,
                            ),);

fonc_fz=DEFI_FONCTION(
                      NOM_PARA='INST',
                      VALE=(0,0,
                            10,0,
                            20,1,
                            ),);

kankaku1=DEFI_LIST_REEL(DEBUT=0,
                        INTERVALLE=_F(JUSQU_A=10,
                                      NOMBRE=20,),);

kankaku2=DEFI_LIST_REEL(DEBUT=10,
                        INTERVALLE=_F(JUSQU_A=20,
                                      NOMBRE=20,),);

kankaku3=DEFI_LIST_REEL(DEBUT=0,
                        INTERVALLE=_F(JUSQU_A=20,
                                      NOMBRE=40,),);

resu=STAT_NON_LINE(MODELE=MODE,
                   CHAM_MATER=MATE,
                   EXCIT=(_F(CHARGE=kotei1,),
                          _F(CHARGE=kajuu,
                             FONC_MULT=fonc_fy,),
                          _F(CHARGE=kajuu2,
                             FONC_MULT=fonc_fy,),),
                   CONTACT=contact,
                   COMP_ELAS=_F(RELATION='ELAS',),
                   INCREMENT=_F(LIST_INST=kankaku1,),
                   NEWTON=_F(REAC_ITER=1,),
                   CONVERGENCE=_F(RESI_GLOB_MAXI=100,
                                  ITER_GLOB_MAXI=1000,),
                   SOLVEUR=_F(METHODE='MUMPS',
                              SYME='OUI',),
                   ARCHIVAGE=_F(LIST_INST=kankaku3,),);　　　　　#結果の出力数

resu=STAT_NON_LINE(reuse =resu,
                   MODELE=MODE,
                   CHAM_MATER=MATE,
                   EXCIT=(_F(CHARGE=kotei1,),
                          _F(CHARGE=zurasi,
                             FONC_MULT=fonc_fz,),
                          _F(CHARGE=kajuu,
                             FONC_MULT=fonc_fy,),
                          _F(CHARGE=kajuu2,
                             FONC_MULT=fonc_fy,),),
                   CONTACT=contact,
                   COMP_ELAS=_F(RELATION='ELAS',),
                   ETAT_INIT=_F(EVOL_NOLI=resu,),
                   INCREMENT=_F(LIST_INST=kankaku2,),
                   NEWTON=_F(REAC_ITER=1,),
                   CONVERGENCE=_F(RESI_GLOB_MAXI=200,
                                  ITER_GLOB_MAXI=10000,),
                   SOLVEUR=_F(METHODE='MUMPS',
                              SYME='OUI',),
                   ARCHIVAGE=_F(LIST_INST=kankaku3,),);　　　　　#結果の出力数

resu=CALC_ELEM(reuse =resu,
               MODELE=MODE,
               CHAM_MATER=MATE,
               RESULTAT=resu,
               OPTION=('SIEF_ELNO','SIEQ_ELNO',),);

resu=CALC_NO(reuse =resu,
             RESULTAT=resu,
             OPTION=('SIGM_NOEU','SIEQ_NOEU',),);

IMPR_RESU(FORMAT='MED',
          UNITE=80,
          RESU=_F(MAILLAGE=MAIL,
                  RESULTAT=resu,
                  NOM_CHAM=('SIGM_NOEU','SIEQ_NOEU','DEPL',),),);

FIN();

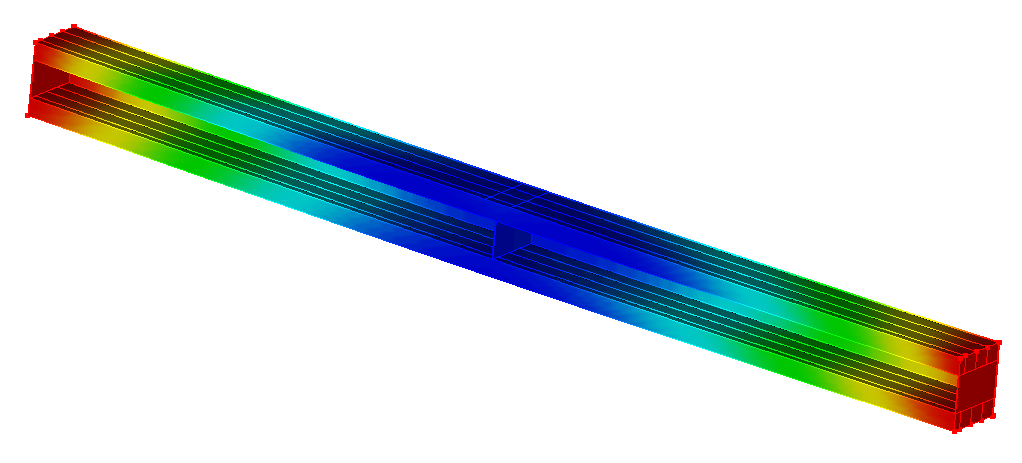

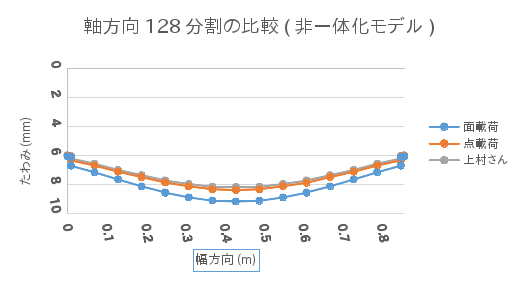

• スパンは6m

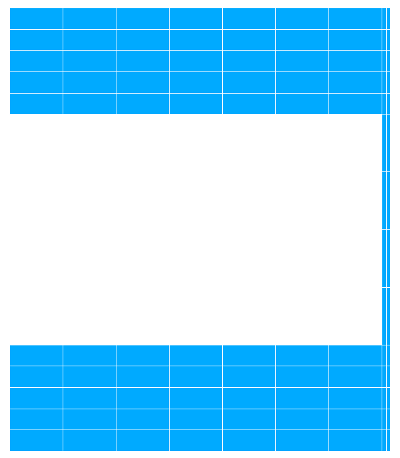

• meshの分割数
軸方向128分割、角材は1本当たり幅2分割×高さ5分割、鋼板は1枚当たり幅2分割×高さ14分割とした(1次要素)。

非一体化孔無しモデル(単純梁/スパン6m)のcommファイル(木材先端の上部0.1*0.25に面載荷)

DEBUT();

kou=DEFI_MATERIAU(ELAS=_F(E=206e+9,
                          NU=0.3,),);

moku=DEFI_MATERIAU(ELAS_ORTH=_F(E_L=6.929e9,
                                E_T=0.27716e9,
                                E_N=0.27716e9,
                                NU_LT=0.016,
                                NU_LN=0.016,
                                NU_TN=0.4,
                                G_LT=0.46193e9,
                                G_LN=0.46193e9,
                                G_TN=0.46193e9,),);

MAIL=LIRE_MAILLAGE(FORMAT='MED',);

MAIL=MODI_MAILLAGE(reuse =MAIL,
                   MAILLAGE=MAIL,
                   ORIE_PEAU_3D=_F(GROUP_MA=('m1r','m2l','m6l','m3l','m2r','m3r','m4l','m','m4r','m5r','m7l','m6r','m7r','m8l',
                                              'm8r',),),);

newmesh=CREA_MAILLAGE(MAILLAGE=MAIL,
                      CREA_POI1=_F(NOM_GROUP_MA='spElmt',
                                   GROUP_NO=('addsp1','addsp2','addsp3','addsp4','addsp5','addsp6','addsp7','addsp8','addsp9',),),);

MODE=AFFE_MODELE(MAILLAGE=newmesh,
                 AFFE=(_F(TOUT='OUI',
                          PHENOMENE='MECANIQUE',
                          MODELISATION='3D',),
                       _F(GROUP_MA='spElmt',
                          PHENOMENE='MECANIQUE',
                          MODELISATION='DIS_T',),),);

MATE=AFFE_MATERIAU(MAILLAGE=newmesh,
                   AFFE=(_F(GROUP_MA='ita',
                            MATER=kou,),
                         _F(GROUP_MA=('moku1','moku2','moku3','moku4','moku5','moku6','moku7','moku8',),
                            MATER=moku,),),);

contact=DEFI_CONTACT(MODELE=MODE,
                     FORMULATION='DISCRETE',
                     FROTTEMENT='COULOMB',
                     ITER_GEOM_MAXI=10000,
                     ZONE=(
                     _F(GROUP_MA_MAIT='m1r',
                        GROUP_MA_ESCL='m2l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m3l',
                        GROUP_MA_ESCL='m2r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m3r',
                        GROUP_MA_ESCL='m4l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m',
                        GROUP_MA_ESCL='m4r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m5r',
                        GROUP_MA_ESCL='m6l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m7l',
                        GROUP_MA_ESCL='m6r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m7r',
                        GROUP_MA_ESCL='m8l',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),
                     _F(GROUP_MA_MAIT='m',
                        GROUP_MA_ESCL='m8r',
                        ALGO_CONT='PENALISATION',
                        E_N=6.929e9,
                        COULOMB=0.4,
                        ALGO_FROT='PENALISATION',
                        E_T=6.929e8,),),);

softSp=AFFE_CARA_ELEM(MODELE=MODE,
                      DISCRET=_F(CARA='K_T_D_N',
                                 GROUP_MA='spElmt',
                                 VALE=(1e5,1e5,1e5,),),);

kotei1=AFFE_CHAR_MECA(MODELE=MODE,
                      DDL_IMPO=(_F(GROUP_MA=('kotei1','kotei2','kotei3','kotei4','kotei5','kotei6','kotei7','kotei8','kotei9',),
                                   DX=0.0,),
                                _F(GROUP_MA=('y_u','y_s',),
                                   DY=0,),
                                _F(GROUP_MA=('sen1','sen2','sen3','sen4','sen5',),
                                   DZ=0,),),);

kajuu=AFFE_CHAR_MECA(MODELE=MODE,
                     FORCE_FACE=_F(GROUP_MA='ps',
                                   FY=-0.9259259259e6,),);

zurasi=AFFE_CHAR_MECA(MODELE=MODE,
                      FORCE_FACE=_F(GROUP_MA=('saika1','saika2','saika3',),
                                    FZ=-1000000,),);

fonc_fy=DEFI_FONCTION(
                      NOM_PARA='INST',
                      VALE=(0,0,
                            10,1,
                            20,1,
                            ),);

fonc_fz=DEFI_FONCTION(
                      NOM_PARA='INST',
                      VALE=(0,0,
                            10,0,
                            20,1,
                            ),);

kankaku1=DEFI_LIST_REEL(DEBUT=0,
                        INTERVALLE=_F(JUSQU_A=10,
                                      NOMBRE=1,),);

kankaku2=DEFI_LIST_REEL(DEBUT=10,
                        INTERVALLE=_F(JUSQU_A=20,
                                      NOMBRE=10,),);

kankaku3=DEFI_LIST_REEL(DEBUT=0,                        #ここの3行は必要ない
                        INTERVALLE=_F(JUSQU_A=20,
                                      NOMBRE=200,),);

resu=STAT_NON_LINE(MODELE=MODE,
                   CHAM_MATER=MATE,
                   CARA_ELEM=softSp,
                   EXCIT=(_F(CHARGE=kotei1,),
                          _F(CHARGE=kajuu,
                             FONC_MULT=fonc_fy,),),
                   CONTACT=contact,
                   COMP_ELAS=_F(RELATION='ELAS',
                                DEFORMATION='PETIT',),
                   INCREMENT=_F(LIST_INST=kankaku1,),
                   NEWTON=_F(REAC_ITER=1,),
                   CONVERGENCE=_F(RESI_GLOB_MAXI=1000,
                                  ITER_GLOB_MAXI=1000,),
                   SOLVEUR=_F(METHODE='MUMPS',
                              SYME='OUI',),);

resu=STAT_NON_LINE(reuse =resu,
                   MODELE=MODE,
                   CHAM_MATER=MATE,
                   CARA_ELEM=softSp,
                   EXCIT=(_F(CHARGE=kotei1,),
                          _F(CHARGE=zurasi,
                             FONC_MULT=fonc_fz,),
                          _F(CHARGE=kajuu,
                             FONC_MULT=fonc_fy,),),
                   CONTACT=contact,
                   COMP_ELAS=_F(RELATION='ELAS',
                                DEFORMATION='PETIT',),
                   ETAT_INIT=_F(EVOL_NOLI=resu,),
                   INCREMENT=_F(LIST_INST=kankaku2,),
                   NEWTON=_F(REAC_ITER=1,),
                   CONVERGENCE=_F(RESI_GLOB_MAXI=1000,
                                  ITER_GLOB_MAXI=10000,),
                   SOLVEUR=_F(METHODE='MUMPS',
                              SYME='OUI',),);

resu=CALC_ELEM(reuse =resu,
               MODELE=MODE,
               CHAM_MATER=MATE,
               RESULTAT=resu,
               OPTION=('SIEF_ELNO','SIEQ_ELNO',),);

resu=CALC_NO(reuse =resu,
             RESULTAT=resu,
             OPTION=('SIGM_NOEU','SIEQ_NOEU',),);

IMPR_RESU(FORMAT='MED',
          UNITE=80,
          RESU=_F(MAILLAGE=MAIL,
                  RESULTAT=resu,
                  NOM_CHAM=('SIGM_NOEU','SIEQ_NOEU','DEPL',),),);

FIN();

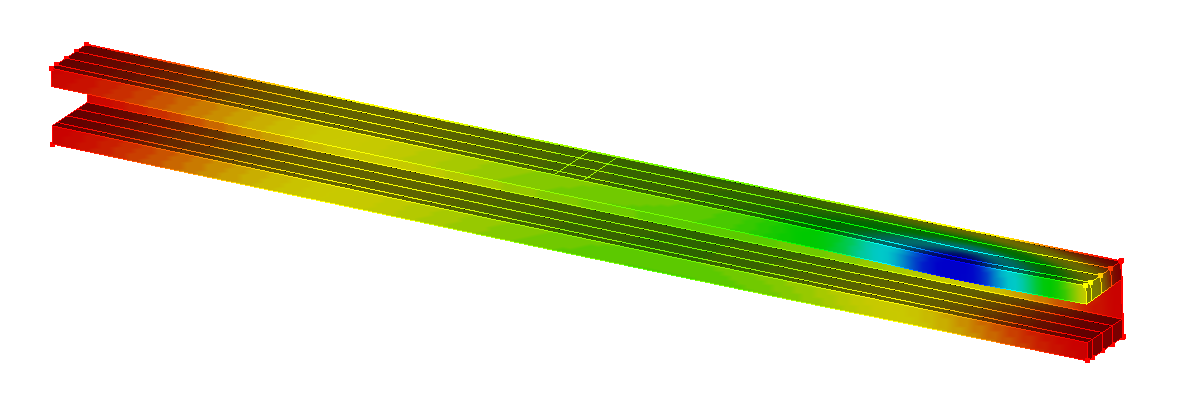

• スパンは6m

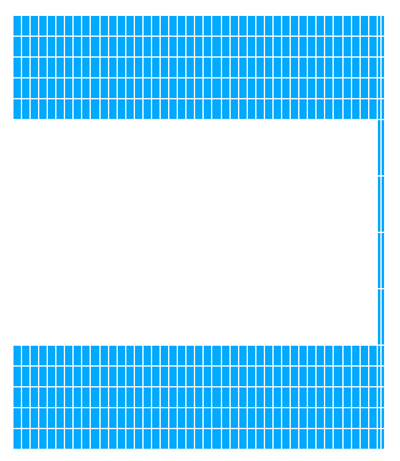

• meshの分割数
軸方向63分割、角材は1本当たり幅12分割×高さ5分割、鋼板は1枚当たり幅2分割×高さ14分割とした(1次要素)。

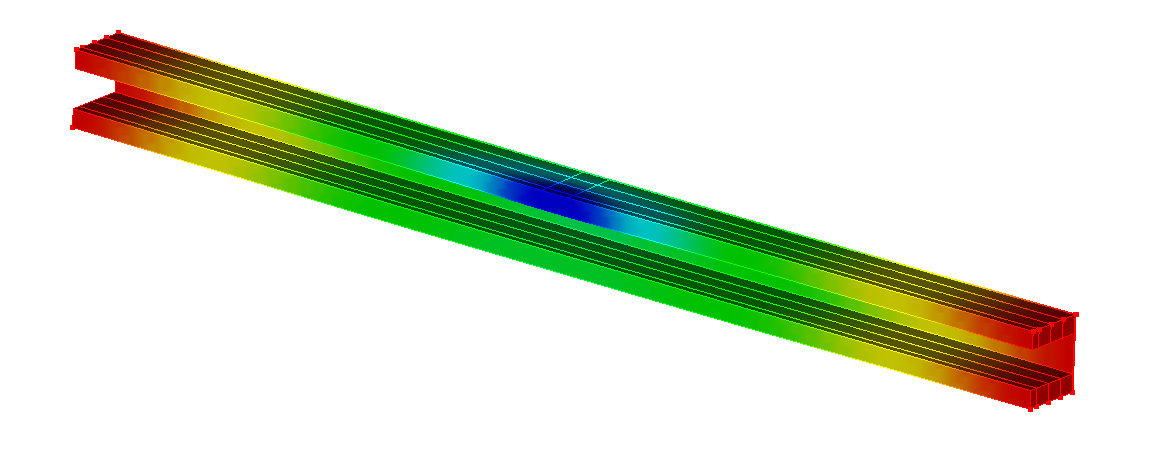

• 中央付近のたわみは12mm程度になった(グラフはまだ作ってない)。滝田さんのプログラムによると6.5mmくらいで、上図の値も平均するとそのくらいになりそう。

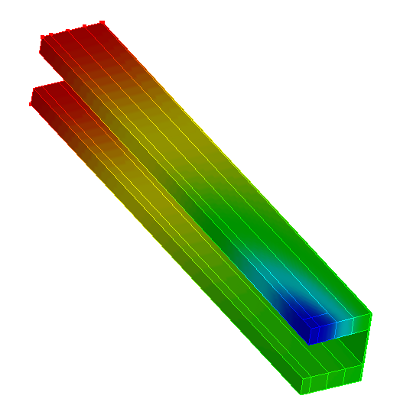

• スパンは6m

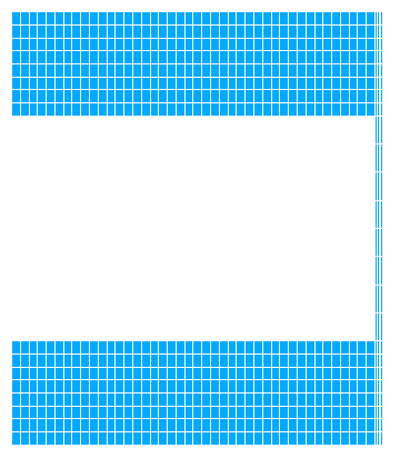

• meshの分割数
軸方向126分割、角材は1本当たり幅12分割×高さ8分割、鋼板は1枚当たり幅4分割×高さ24分割とした(1次要素)。

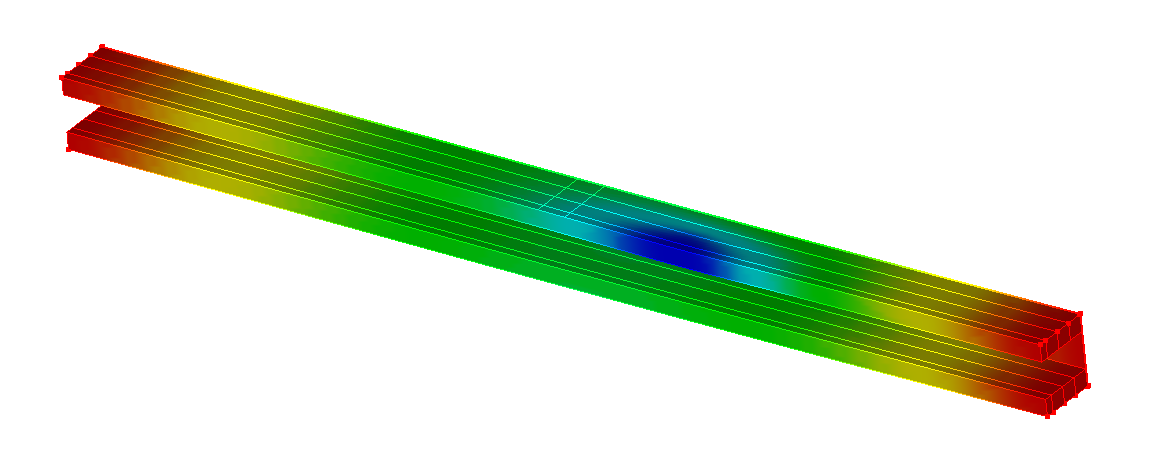

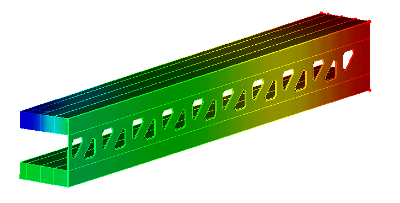

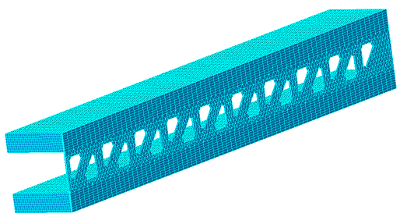

非一体化孔有りモデル(単純梁/スパン7m)

• スパンは7m
• meshの分割数

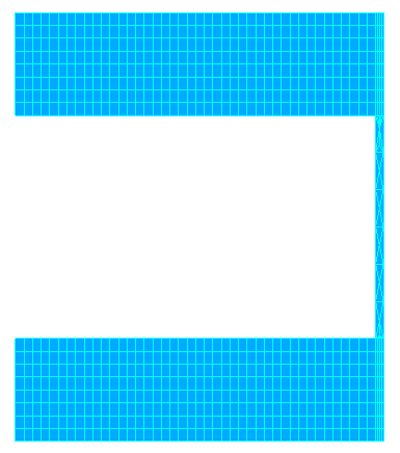

軸方向73分割、角材は1本当たり幅12分割×高さ8分割、鋼板は角材と接触している部分は幅4分割×高さ8分割,三角孔の部分は上図の通り四面体要素とした(1次要素)。グラフは下。

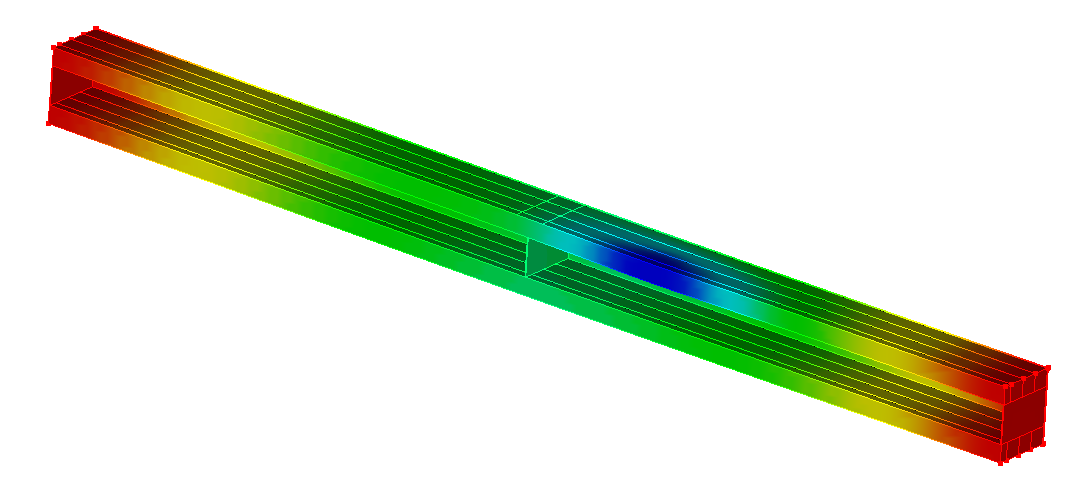

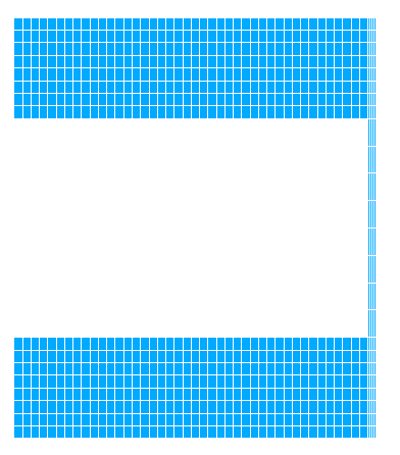

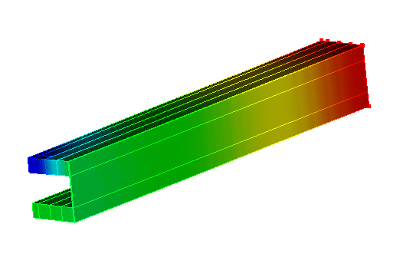

非一体化孔無しモデル(単純梁/スパン7m)

• meshの分割数
軸方向73分割、角材は1本当たり幅12分割×高さ8分割、鋼板は1枚当たり幅4分割×高さ24分割(1次要素)。

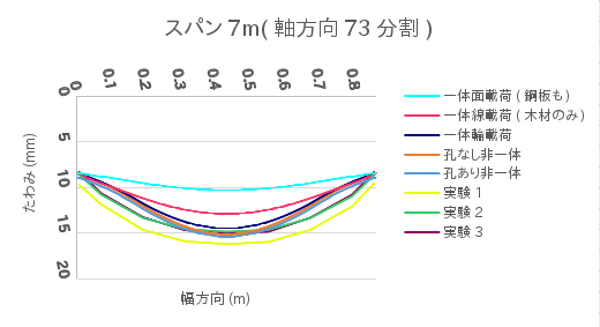

• 実験値
実験値は2013/2/18-19のもの(データは"tugite130218"フォルダの中)。FEMの方は補剛材とか対傾構は入れてない。
• 実験1→J-TEST-1　1回目、補剛材なし（はらみが出たので）
• 実験2→J-TEST-2　2回目、補剛材なし（クラップゲージではらみ測定）
• 実験3→J-TEST-hs 補剛材あり

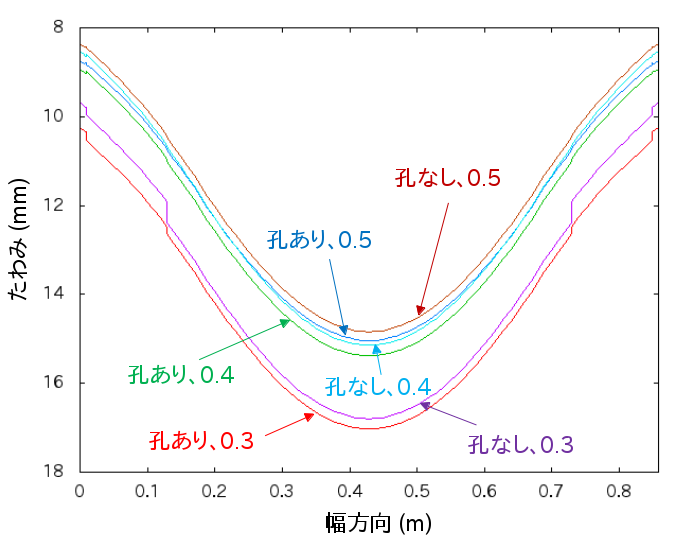

• 摩擦係数が0.3, 0.4, 0.5, の時の孔ありモデルと孔なしモデルのたわみの比較。

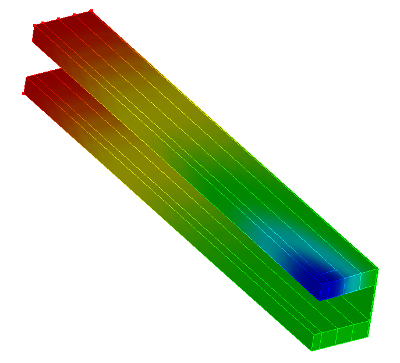

幅員方向に1/2したモデル(中央に載荷)

• 対傾構なし

• 対傾構あり

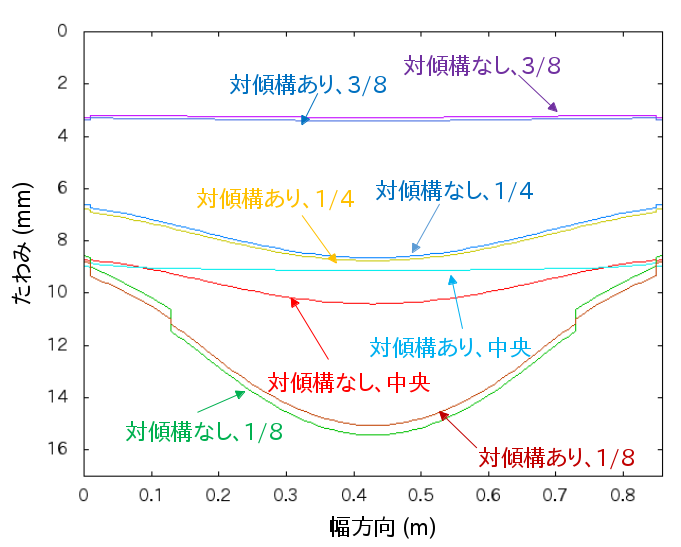

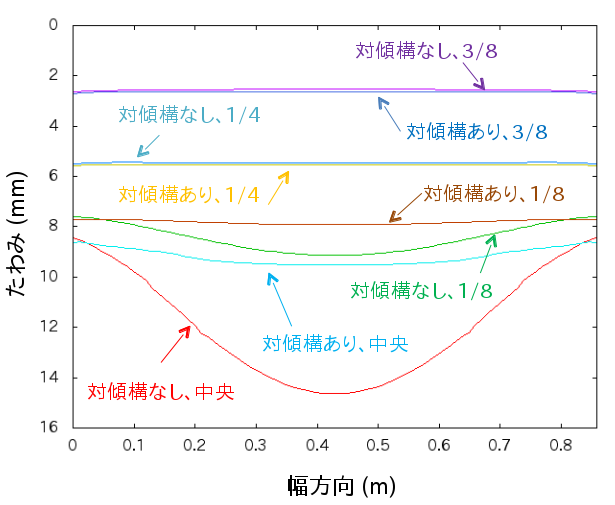

• 中央に載荷した時の各点でのたわみの比較
• 摩擦係数0.4(左), 摩擦係数0.3(右)

幅員方向に1/2したモデル(中央から1/8の位置に載荷)

• 対傾構なし

• 対傾構あり

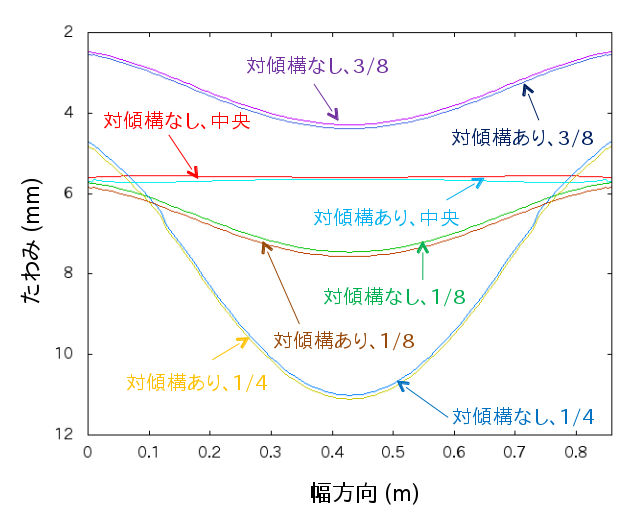

• 中央から1/8の位置に載荷した時の各点でのたわみの比較
• 摩擦係数0.4(左), 摩擦係数0.3(右)

幅員方向に1/2したモデル(中央から1/4の位置に載荷)

• 対傾構なし

• 対傾構あり

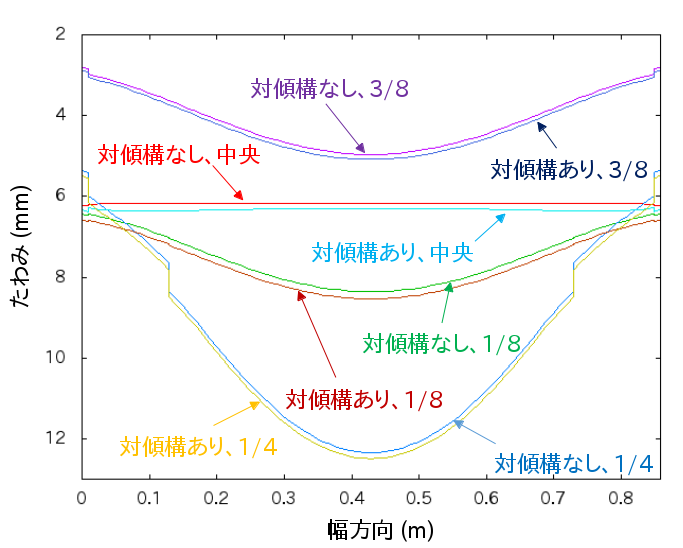

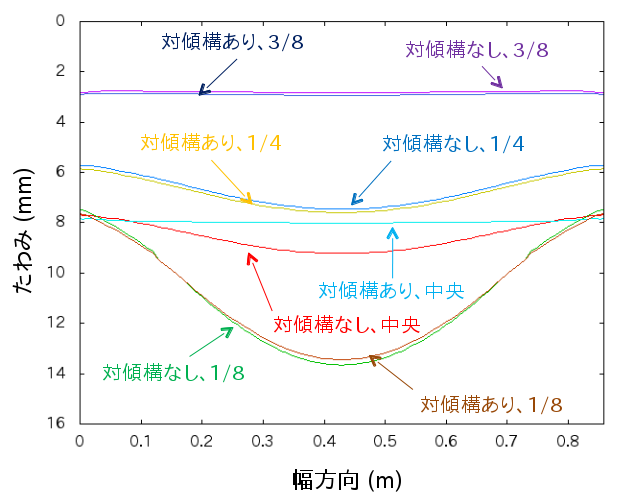

• 中央から1/4の位置に載荷した時の各点でのたわみの比較
• 摩擦係数0.4(左), 摩擦係数0.3(右)

幅員方向に1/2したモデル(中央から3/8の位置に載荷)

• 対傾構なし

• 対傾構あり

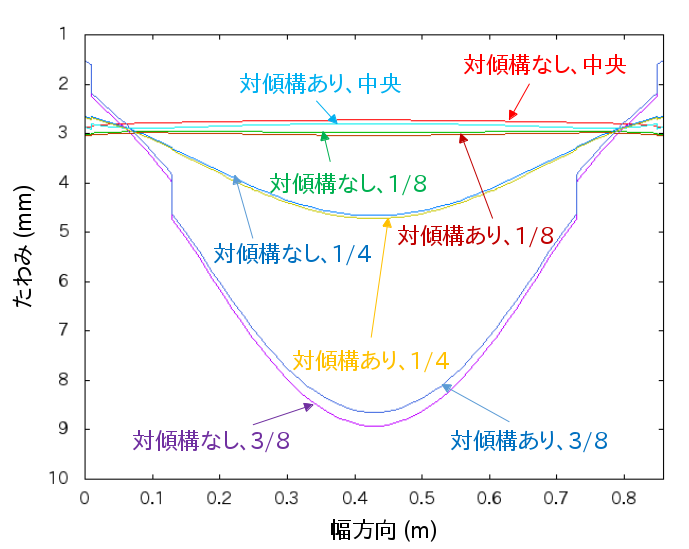

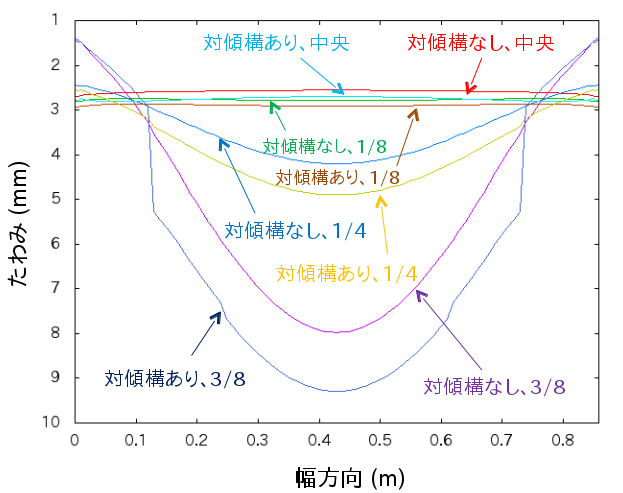

• 中央から3/8の位置に載荷した時の各点でのたわみの比較
• 摩擦係数0.4(左), 摩擦係数0.3(右)

幅員方向に1/2したモデル(木材上部に当分布荷重)

• 対傾構なし

• 対傾構あり

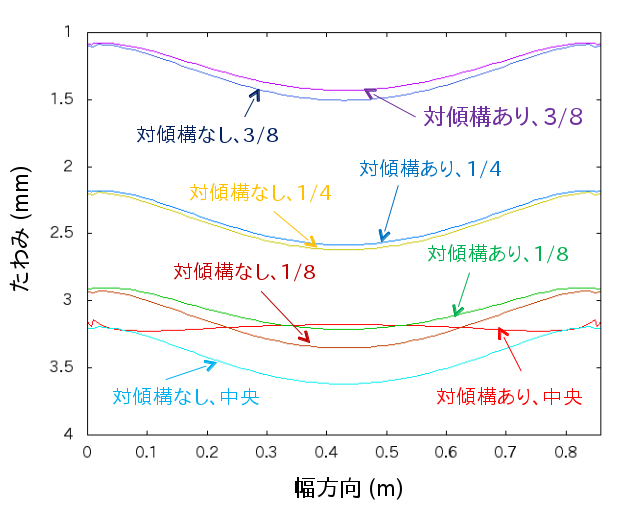

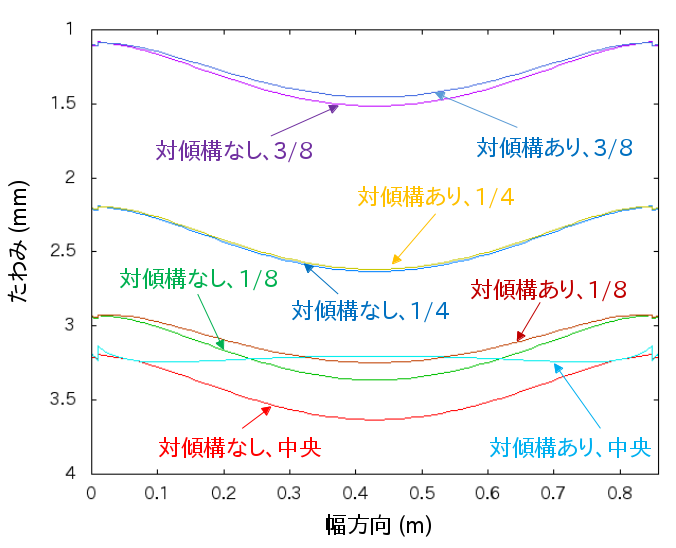

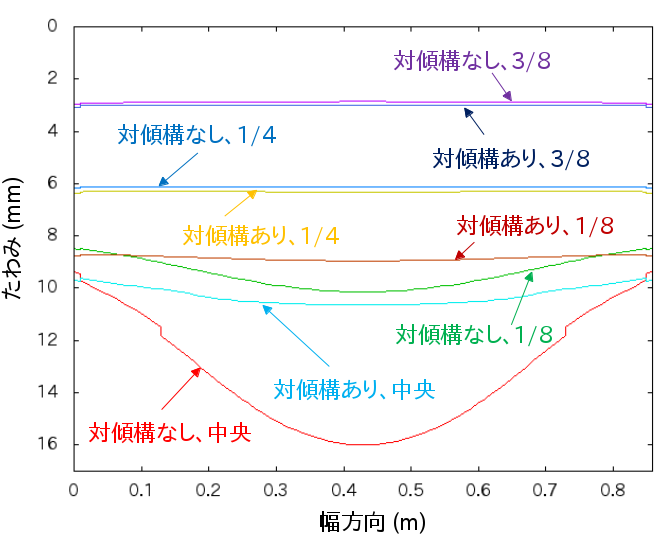

• 当分布荷重を載荷した時の各点でのたわみの比較
• 摩擦係数0.4(左), 摩擦係数0.3(右)

1/27-2/3

1/25-1/27

1/20-1/25

1/13-1/20

• 1/18
接触面の面積を減らしたら計算できた。まだ減らせる場所はあるのでもっと計算を速く出来るようになるかもしれない。 グラフ作成中。
• 1/17
対傾構を加えたモデルが一応完成した(実物とはちょっと違うけど)。メッシュもある程度綺麗に切ることが出来た。ただ、メモリの関係で計算が出来なかった。要素数は今までとあまり変わっていないので接触面が多いせいかもしれない。現在のモデルは接触面の面積がかなり大きめになっているので次回ここを減らしてやってみる。出来なければどうにかして対傾構部分のみ一体化させる。

12/9-12/16

• 斎藤さんとかのデータを確認すると、たわみの値は平均しているようだった。自分の値も平均するとその値に近いのでこれで良いような気もする。

12/2-12/9

• 12/6
理論値に近い値が出たので、meshをさらに細かくして計算中。

11/25-12/2

• 12/1
前日からやっていた計算が終わる気配が無いので一度中断した。meshの分割数を減らし再度計算中。
• 11/30

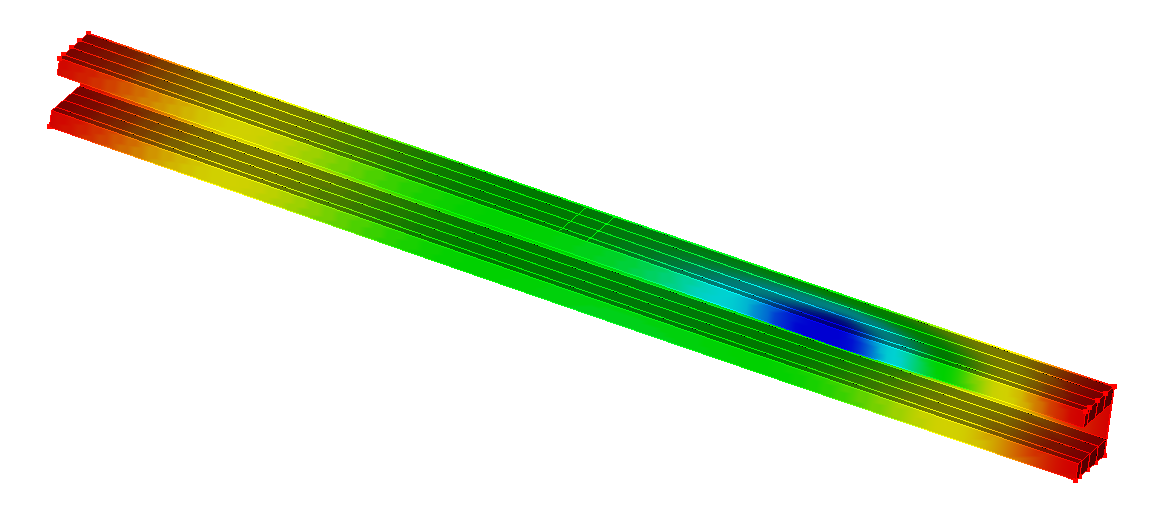

計算中。拘束するための線とかがあってmeshが切りづらいので分割の仕方は今までとは若干違う。それと、片持ち梁状のモデルでは拘束面があり物体が安定していたが、今回のモデルでは拘束面がなく不安定なので弱いバネを追加した。

11/18-11/25

• 11/22
接触のモデルでも出来た。ただ、計算中に収束しにくい部分の分割数を自動で細かくする方法を使いたかったが、上手く機能せず収束せずに終わった。そのため、とりあえず収束条件を緩めに設定して収束させた。

11/11-11/18

11/4-11/11

10/28-11/4

• 上村さん$\frac{E_{s}I_{s}}{{E_{s}I_{s}}+{E_{w}I_{w}}}$=0.61 $\frac{E_{w}I_{w}}{{E_{s}I_{s}}+{E_{w}I_{w}}}$=0.39
• 自分$\frac{E_{s}I_{s}}{{E_{s}I_{s}}+{E_{w}I_{w}}}$=0.426 $\frac{E_{w}I_{w}}{{E_{s}I_{s}}+{E_{w}I_{w}}}$=0.574

10/21-10/28

10/14-10/21

• 10/18

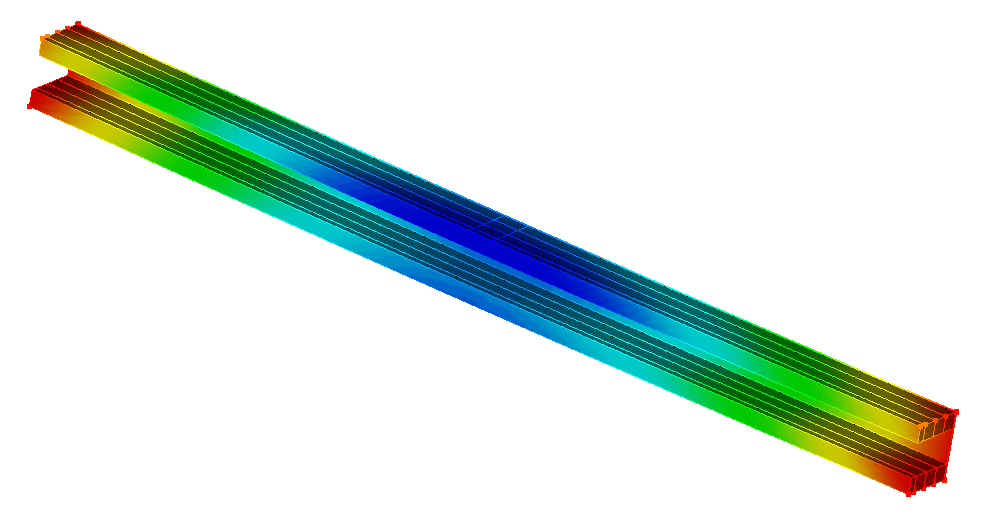

木材部も接触させたモデル(軸方向512分割)を計算中。

10/7-10/14

10/3-10/7

• 10/4
計算は最後まで行ったが接触できて無いような気がする。
• 10/6

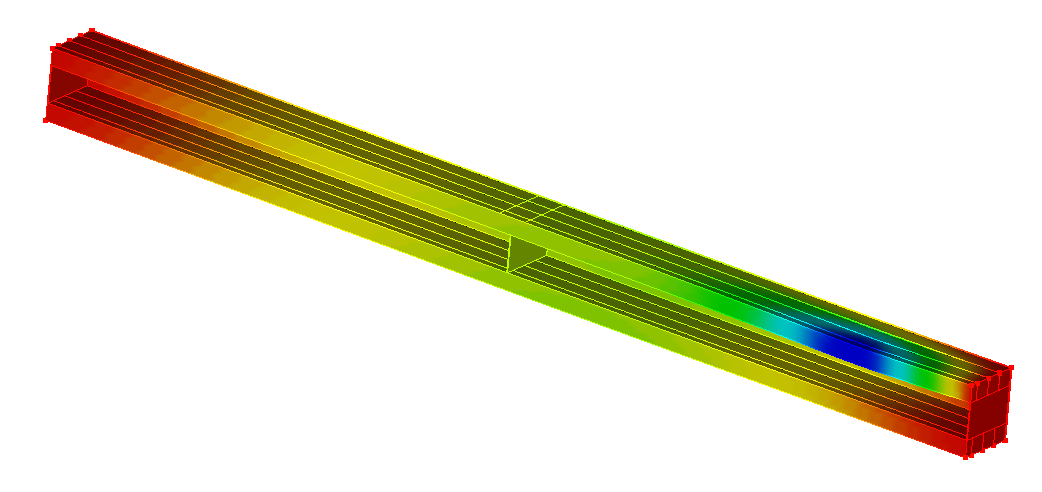

鋼板と木材の接触面を2箇所に増やし荷重を与えた状態で接触解析ができた。

夏休み

• 8/8
摩擦ありの接触解析（固定した大きめの物体の上に小さめの物体を置き、上から一定の力を加えたまま上の物体を横方向に引っ張る。横方向の力を徐々に大きくし、動き出すときの摩擦力を調べる。）のモデル作成中。
• 8/16
帰省中のため関連文献などを読んでいた。salomeの方は進展なし。
• 8/22
引き続きsalome,eficasを編集中。
• 9/12
commファイル修正中、エラーをなかなか改善できない。
• 9/15
摩擦有りで接触解析ができた。引き続き別のモデルで接触解析を行う。 LaTeXもやる。

課題

5/16

• tetrahedoron 線形　線載荷
• たわみ(初)：$v_{初} = \frac{pl^3}{3EI} = 0.000833333 \mathrm{m}$
• たわみ(T)：$v_{T} = \frac{pl^3}{3EI}+ \frac{pl}{KGA} = 0.000859333 \mathrm{m}$

5/23

• tetrahedron 線形　面載荷

• tetrahedron 二次　面載荷

• hexahedoron 線形　面載荷

• hexahedoron 二次　面載荷

5/30

• 固定端の応力分布

6/6

• 固定端の応力分布

• 固定端から一要素となりの断面の応力分布

• 梁の真ん中の断面の応力分布

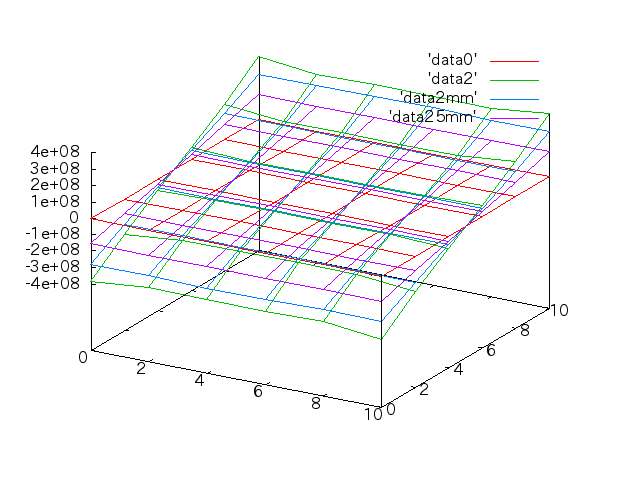

• 3箇所の比較(data2:固定端,data2mm:固定端の一要素となり,data25mm:梁の真ん中)

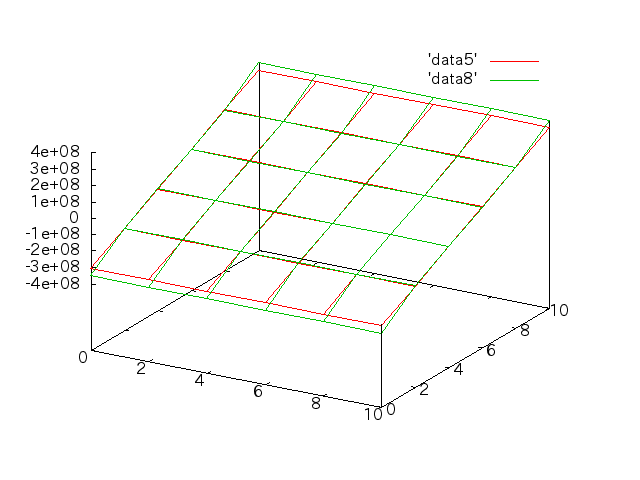

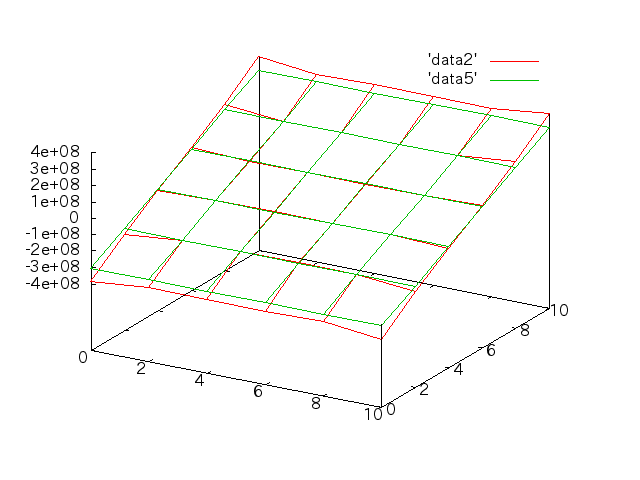

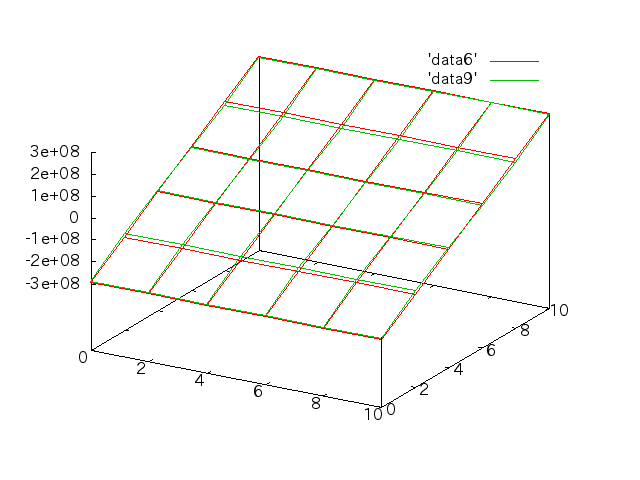

• 手計算との比較

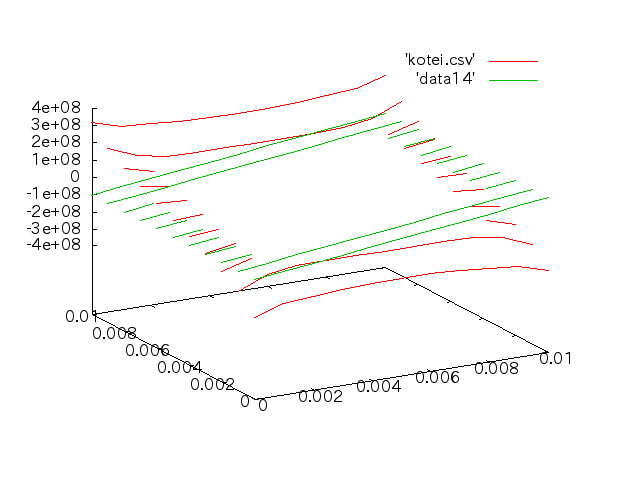

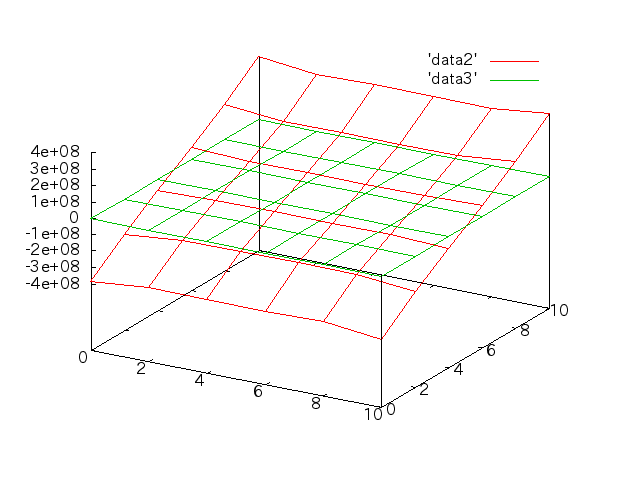

• 固定端

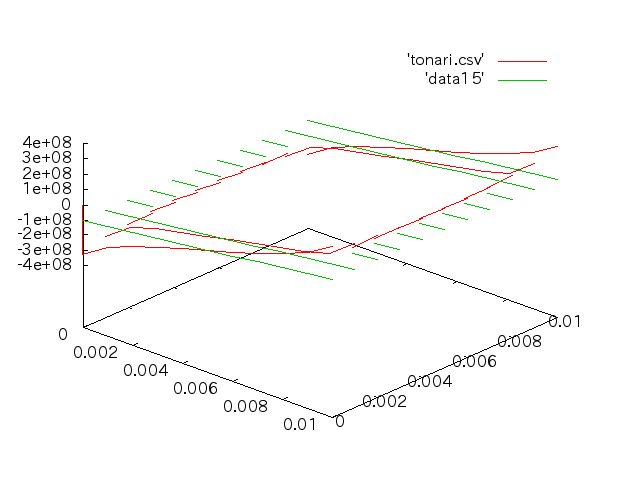

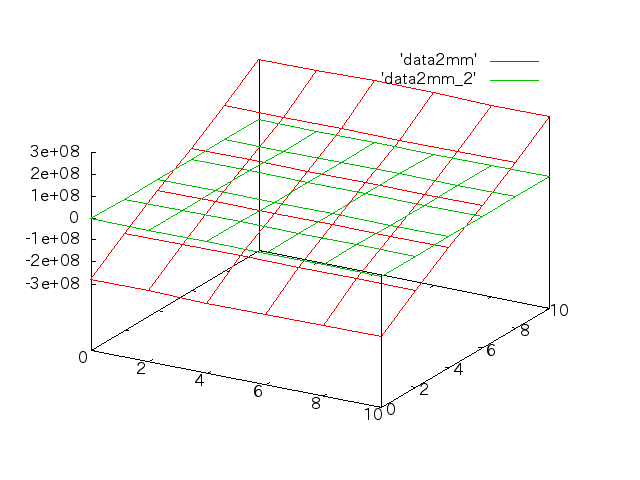

• 固定端の一要素となり

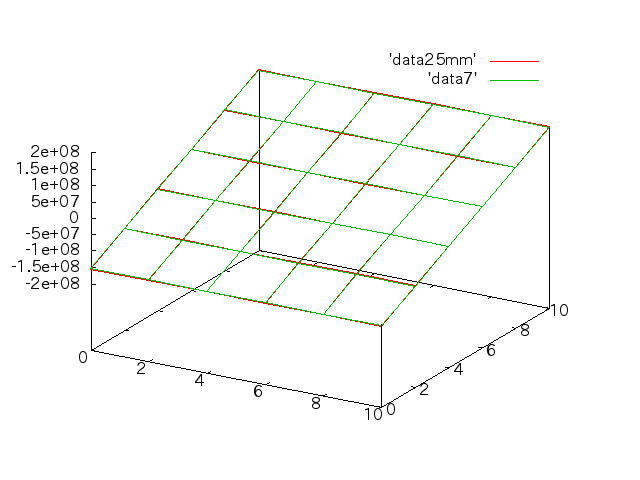

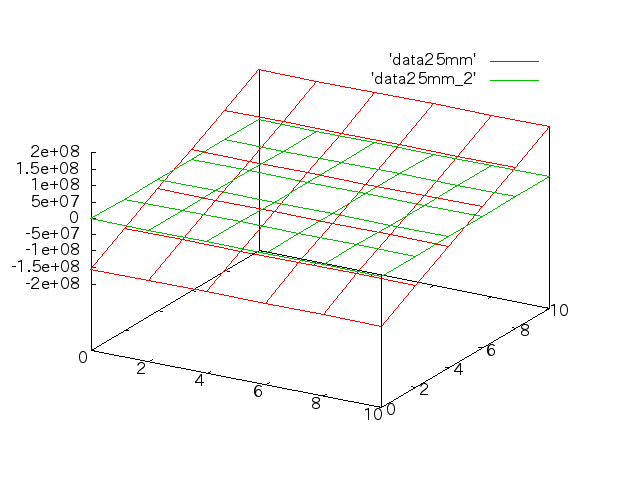

• 梁の真ん中

6/13

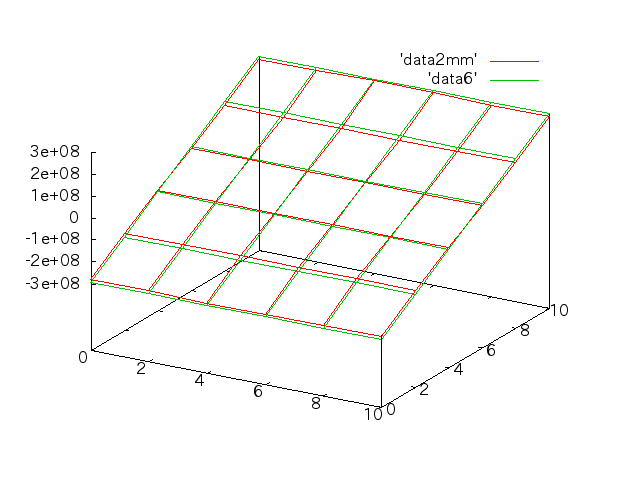

• 固定端

• 固定端の一要素となり

• 梁の真ん中

6/20

• 固定端

• 固定端の一要素となり

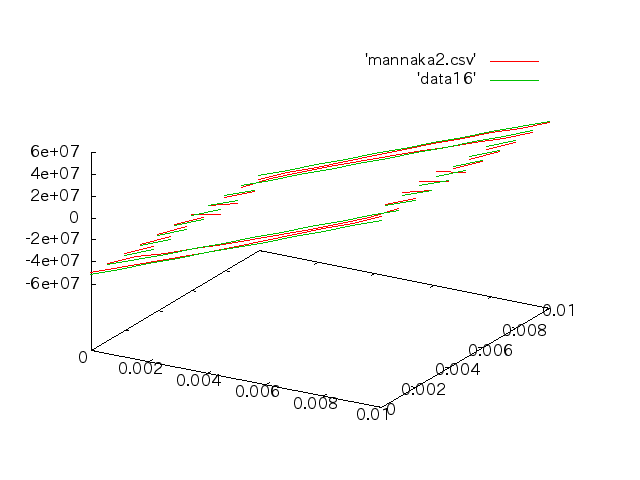

• 梁の真ん中

gnuplot関係

• 凡例非表示

unset key

• y軸反転

set yrange [:]

      [20:0]とかにすればy軸が20-0まで表示。x軸も同じ。

• xfigに出力

set term fig color
set output 'ファイル名.fig'
plot 'データ名'

set term fig color fontsize 20

      とか。
      gnuplotを終了して

xfigp&

      でxfigを立ち上げる。
