継続研究する人がいれば…

金具詳細モデルのhdfデータはk2の/home/gakusei/2015/ito/sasikomi_model2/syousai_model にあります。
3Dプリンターで印刷する金具のstlデータは/home/gakusei/2015/ito/joint/new_1.5mm_joint/4mm にあります。
金具の寸法とかは卒論本体を参考にしてください。
トラス要素のデータはmentatにログインしたとこにあります。

/2015/ito の中のmodel6_～～　にあります。

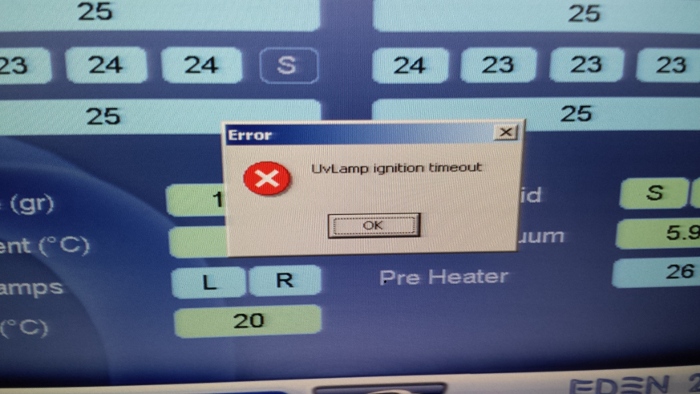

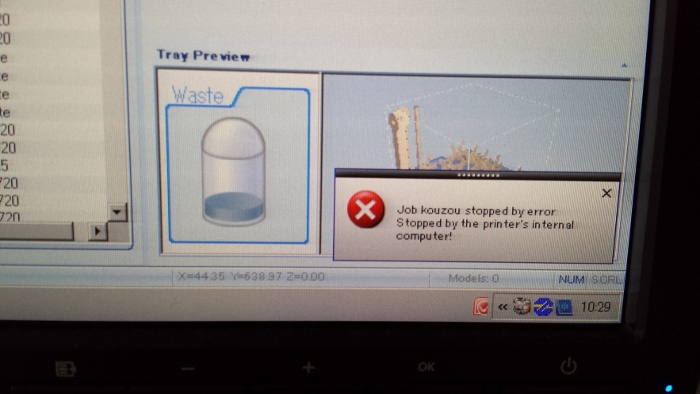

私は3Dプリンター壊れて組み立てるの間に合わなかったから、3Dプリンター使うときはお早めに！

木材削るのも、割と時間かかるよ。

組立性能を数値化できるといいね。
有限要素解析で異方性は難しいかも（xyz軸に無いやつは）。
木材利用研究論文報告集の平沢先生の研究を見ましょう。

目標とメモ

目標（メモも有り）

方針

ジョイントに曲げを与えられるか？
FEM、トラス要素、実物の比較を行う。
まずは、ワーレントラスでやってみる。

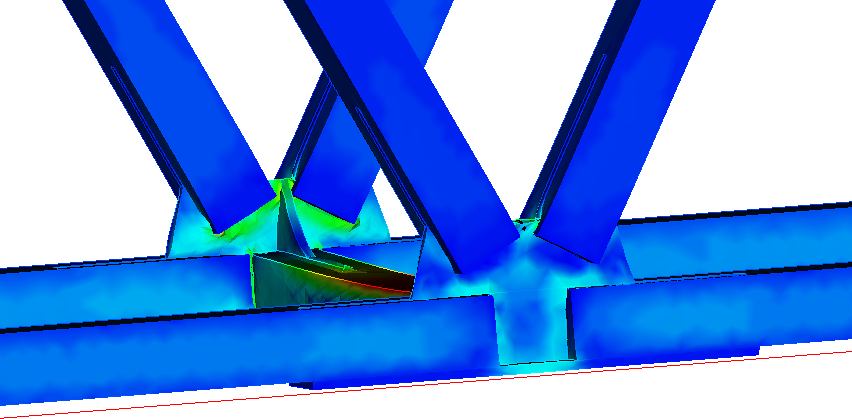

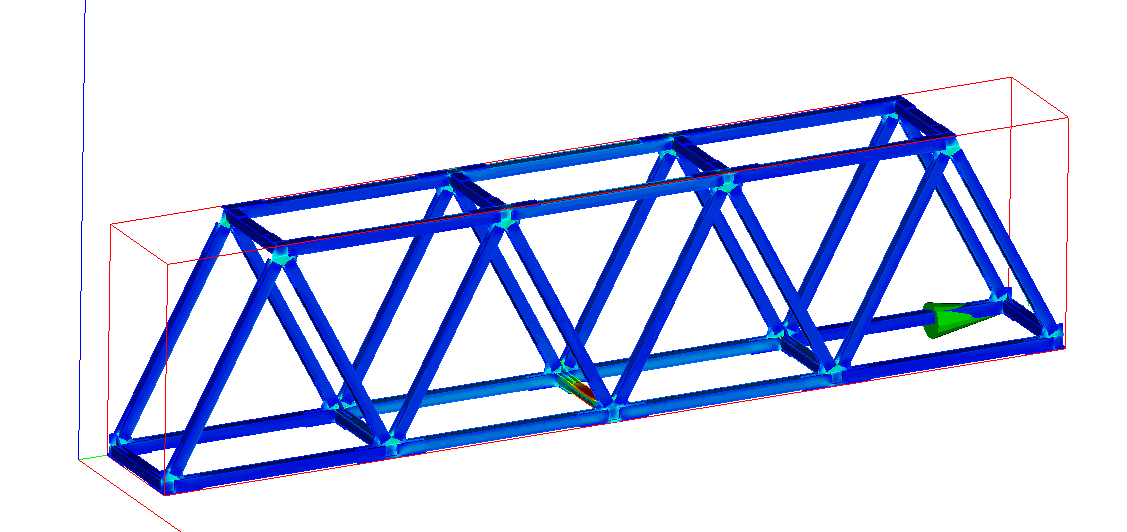

差し込みモデルで金具のヤング率を大きくして、mentatと比較
継手に変な応力が作用してないか確認（繋ぎ目、付け根とか）

優先事項

金具を印刷して、1/10模型を造る。

12/25までの目標
mentatの変位からジョイントを半解析して軸力を与える	やらない方向になった

12/18

半解析をしようとしたが、どこで固定するかに苦戦。
端のジョイントなら全体で解けそう。

12/18までの目標
曲げ試験のデータからグラフをつくりヤング率確認	ok
データ次第ではもう一度曲げ試験	しない

12/9

ヒノキのヤング率は約9GPaらしい。

12/11までの目標
木材の曲げ試験(数本の平均)を行いヤング率を求める
ジョイントが少し間違ってたみたいなので修正	修正完了

12/4までの目標

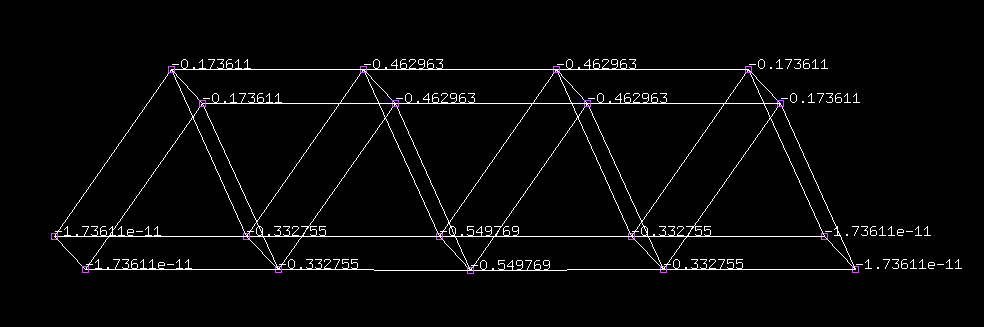

Mentatでトラス要素を探る	たぶんできた
12/4までで材料を買いに行く？	買った

11/25

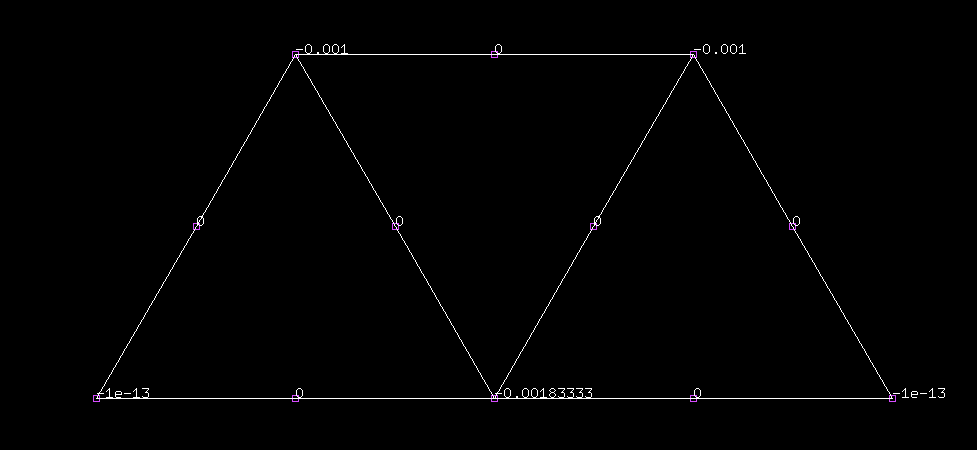

Mentatとりあえずやってみた。

横のメッシュはEXPANDで間違ったと思う。

11/27までの目標
Mentatでトラス要素を探る	トラス要素は試せてないが、なんとなく結果の見方とかはわかった

11/18

Mentatやろうとしたけど、パスワードが打てない。11/19解決

11/17

端部分のジョイントを作成した。
少し曲がってしまった。

大きな影響は無いと思う。

11/20までの目標
Marc Mentatとかフリーソフトでトラス要素を探る	Mentatを起動してみた

11/5

任意の断面の応力をCSVファイルにした。

11/6までの目標
1.5mm厚の印刷した金具で工作	印刷はした
ワーレントラスじゃない金具を考える	同一部材？

10/29

木材5本、印刷金具が差し込めるまで削るのに、以外に時間がかかった。

10/26

工作の練習をしてみた。ノコギリの刃の厚さが0.6mm程度だったので印刷したジョイントが差し込めるようになるまで切り込みを入れるのは少し大変だった。

10/30までの目標
印刷した金具で工作	一応できた
resu_forc_nodaを調べて、URLを載せる	マニュアルのサイトでは見つけられなかった

10/23

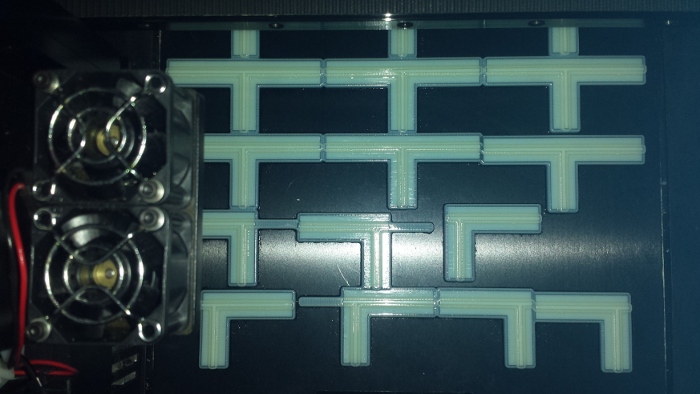

金具を印刷してみた。

10/20

resu_forc_nodaで節点力が求まるかも。

計算できたっぽいけど、結果の見方がよくわからない。

10/23までの目標

3Dプリンターで金具を造ってみる。
Para Viewで節点力ができるか探る。

節点力わかれば、そのまま金具に与えられる。

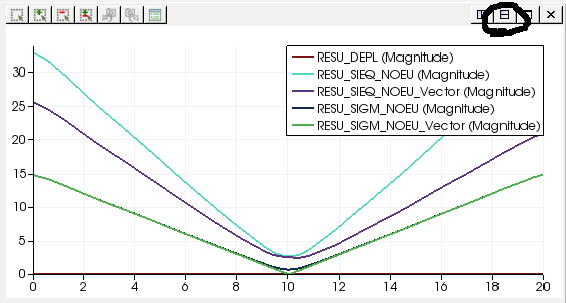

paraviewグラフのデータを出力

10/16までの目標

Paraviewで応力をグラフで出力できるようにする。

できた。

10/9までの目標

求めたい部分だけ六面体要素で、他は四面体要素でmesh切ってみる。

10/8

ParaVis?を使うことで断面での応力がわかりやすく求まりそう。

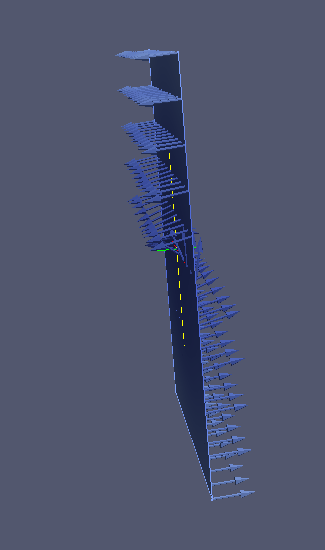

とりあえず、応力の方向を矢印で表せた。

しばらく、結果の見方を｛はじめてのPara View}でやってみる。

10/7

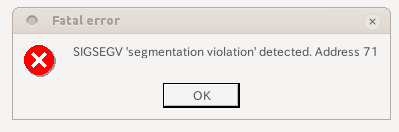

真ん中だけ、要素を変えてみたがエラー。sub mesh でAsterは解けないかも。境界条件がダメというエラー？（２材料みたいにして解くのか？）

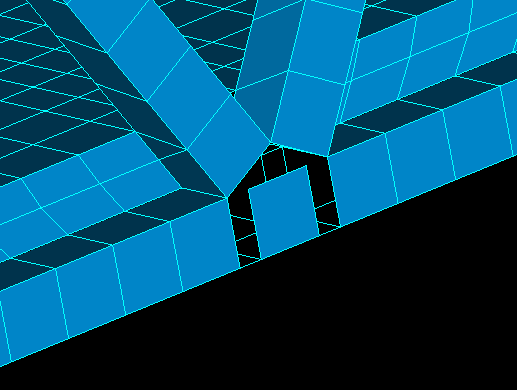

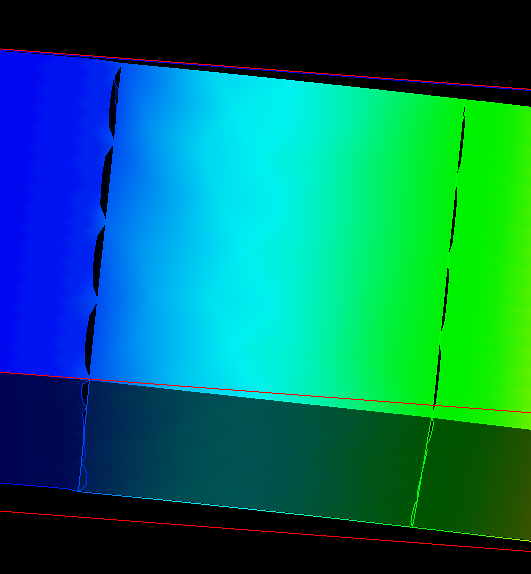

Merge Nodes （節点を共有的な）をすることで解決した。ただ、継ぎ目の節点で隙間が空いた。

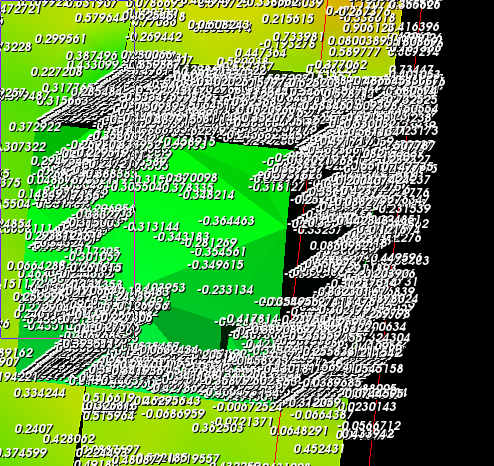

とりあえず普通にmesh切って、断面の応力やってみた。

10/1

六面体要素のmeshは、複雑な形だとpartitionとかで区切る必要があるのか？

六面体になるように区切る？

9/30

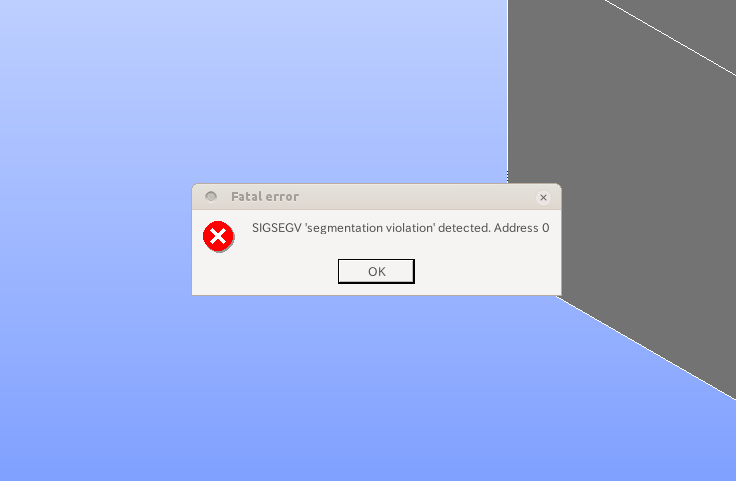

六面体要素でmeshを切ったがエラー。sub meshで解決できるか試す。

夏休みの目標

2次元トラス要素と3次元トラス要素を解く。

ASTKの使い方がわからず2次元はうまくいかないので、3次元をAsterで解いてみようと思う。

作ったジョイントを3Dで印刷して、実際に木材を接合させてみる。

木材は後藤さんと買いに行く。

ジョイントに軸力をかけてみる。（境界条件をどうするか？）

9/28

[FEM-LISA]で立体トラスが解けそう。

windowsだけ
1300節点までなら無料らしい

9/26

「立体トラスの有限要素解析プログラム」を私物のPC(windows7)に入れてみたが、解析ができなかった。やはりvista以前のやつか？

9/18

ワーレントラスの軸力を計算しようとしてみたが、奥行き方向の部材の応力の正負がバラバラなので難しそう。

9/17

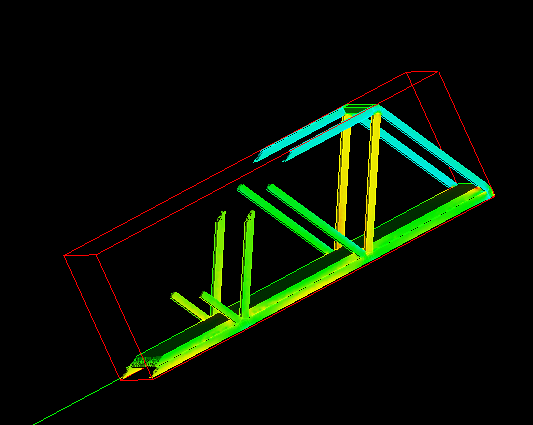

一部分の応力を見る方法により、応力を求め、断面積を掛けると手計算に近い値が出たが、応力を見る部分により値にバラツキが生じるため、どうするか？

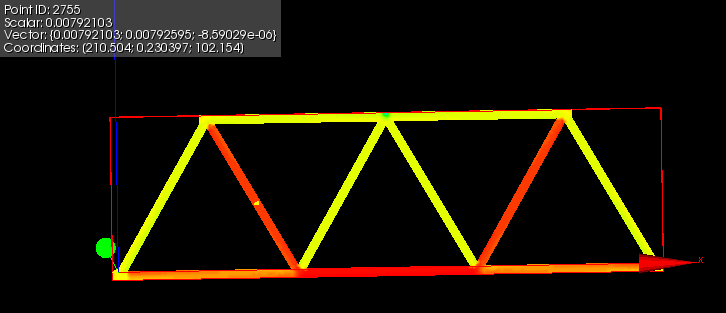

斜材の赤い部分で黄色になっているところの応力を表示している。（Scalarを読む）

手計算	応力に断面積を掛けた
1.15470	0.00792103×144=1.1406

9/16

やはり「立体トラスの有限要素解析プログラム」はwindowsでしかできない模様だったので、「wine」を用いて開こうとしてみたが上手くいかない。トラスに関しては、Asterで求めるよりも簡単かも。

9/15

ここに立体トラスの有限要素解析プログラムというのを発見したが、windowsでしかできない？

軸力とかも出そう。

9/11

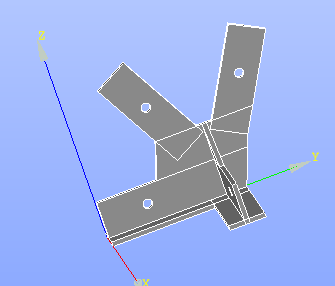

改良版（3mmボルト穴）

トラス要素を解析していたが、サイトでダウンロードできるcomm,medファイルを用いると応力を見ることが可能だが、自作のmedファイルを用いるとエラーが出る。
様々なボルトを買いに行き、ジョイントの穴のサイズを決める。9/10 とりあえず3mmの穴でやってみる。

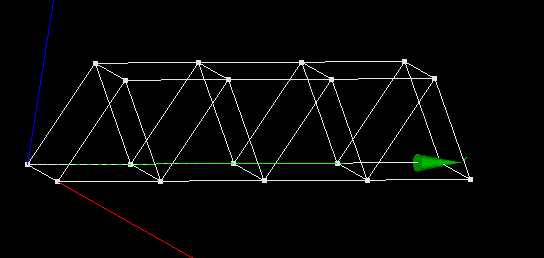

3次元トラスで軸力を解いてみようとしているが境界条件？でエラーが出る。

barre要素では、上図のような解き方はできない模様？（奥行き方向ができない）

8/28

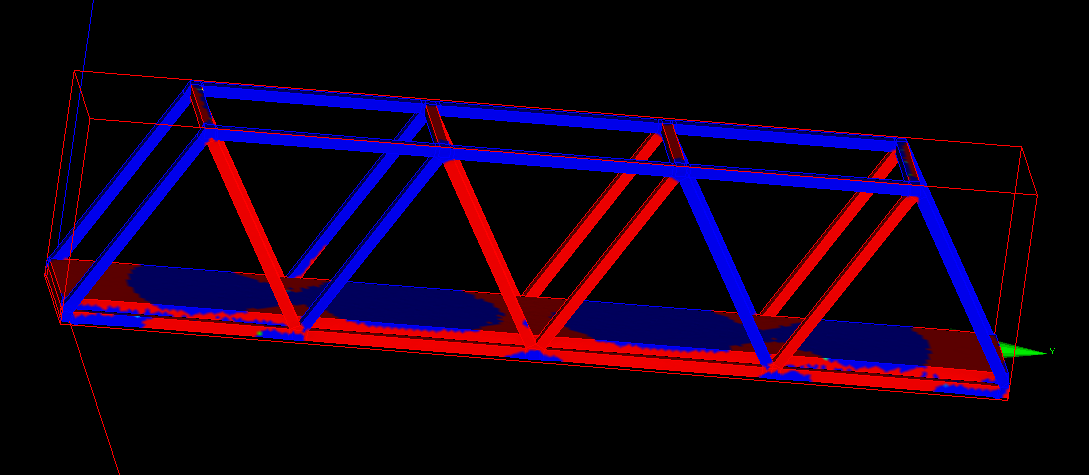

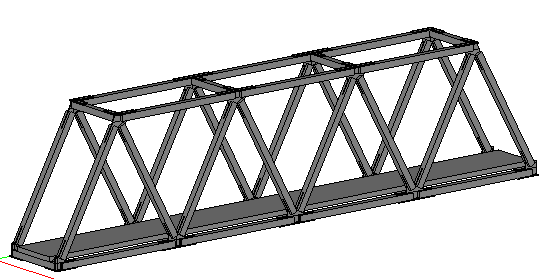

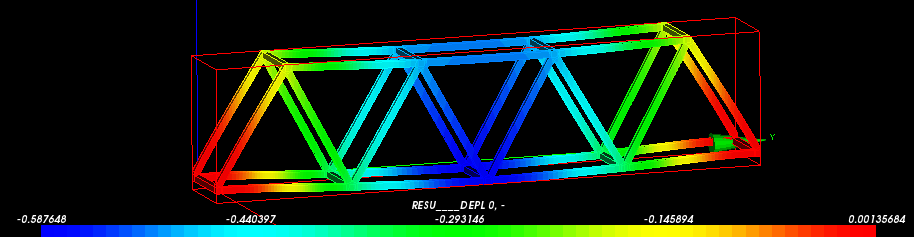

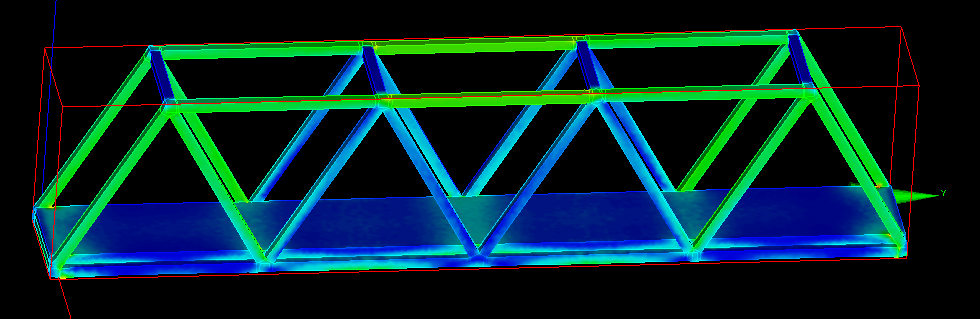

３次元トラスに床版をつけて、床版に面載荷してみた。ミーゼス応力

トラスの引張・圧縮

軸力をN=σAで求められるのか？

8/26）

salomeで軸力はどうやって求めるか調べる。
床版を付けて、分布荷重？

8/24

3次元トラスを解く場合、接合部をどうするか？

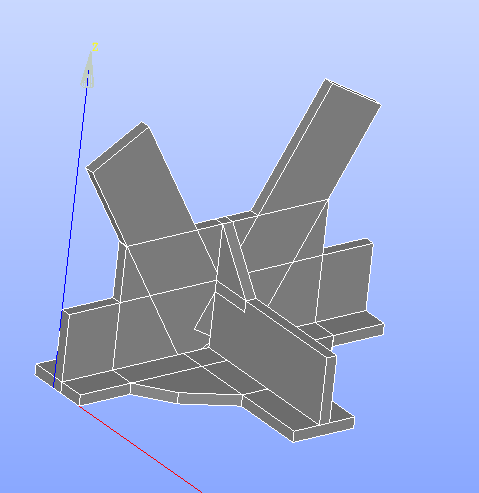

1mm厚のジョイントを改めて作製した。角度は、60度ではない。

7/14

引き続きトラス要素のやり方を探る。

ASTKを実行しようとしているが保存先？が設定できない。8/4保存解決
resuファイルがないからか？8/4resuファイル作製出来た。

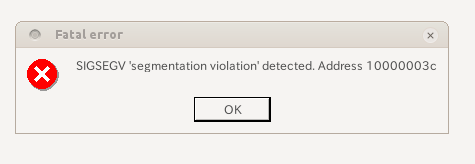

8/4　ASTKが実行エラー。おそらくcommファイルでエラー模様。

asterでトラス要素が解けるか？

とりあえずこのサイトのように進めてみようと思う。

https://sites.google.com/site/codeastersalomemeca/home/code_aster-1/bimu-youso/barre-youso

解けた場合、一部分だけ作製したジョイントに変えられるか？

6/29

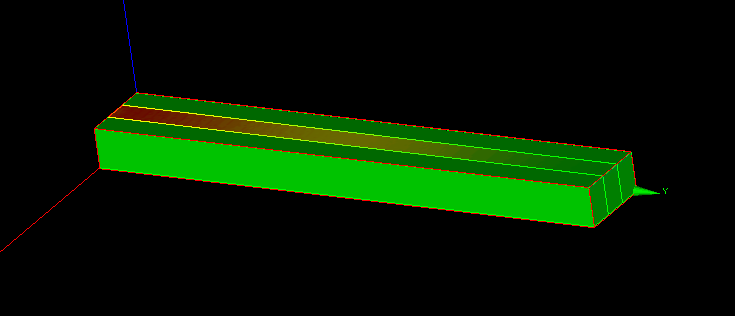

サンドイッチした2材料を解く。初めはヤング率を全部同じにして、だんだん変化させる。

両端のヤング率は6000MPaに固定し、真ん中を変化させる。（1つの材料は15×10×200mm、片持ち梁の線載荷40N/mm）

真ん中のヤング率(MPa)	手計算(mm)	aster(mm)	相対誤差(%)
6000	63.21	62.21	1.6
10000	51.72	50.92	1.6
15000	42.14	41.52	1.5
50000	18.35	18.15	1.1
100000	10.16	10.08	0.7
210000	5.13	5.12	0.2

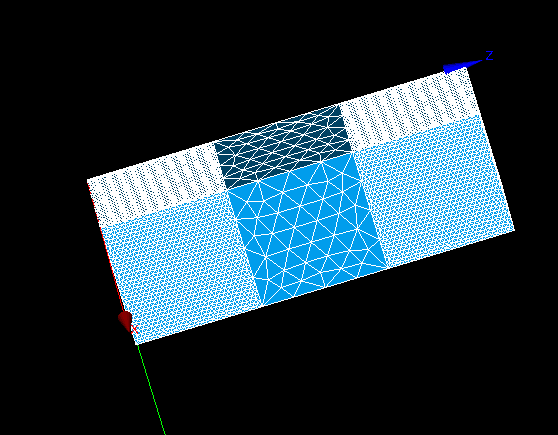

大きいboxの真ん中に小さいboxをfuseさせて、3つに分けても解ける模様。

6/22

salomeで部材（木材）とジョイント部（鋼材）を剛結させて解くために、2材料でのsalomeの使い方を勉強する。

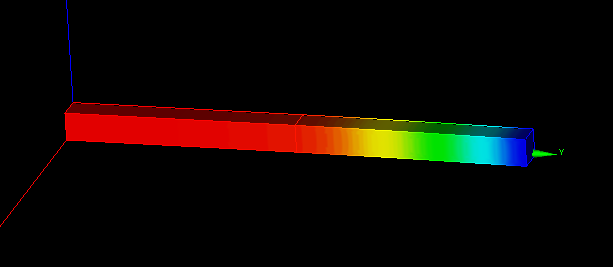

asterで2材料を解いてみた。

手計算	aster	要素数	相対誤差
46.296mm	46.516mm	19951	0.4%

6/15

salomeで継手のモデル作製する。厚さを変えて、薄くても大丈夫か調べる。

5/18

ホームセンターで角材のサイズを確認する。

8*8,　9*9,　10*10,　12*12,　15*15,　24*24,　30*30
12*12が一番多いかも

ジョイント部の厚さを1mm以上くらいにする（薄いと壊れやすい）
2mmから、だんだん薄くしていく。
ボルト穴は1つ？

とりあえず2本

memo

簡単なトラスで制作し、継手の解析をする。
木材と鋼材の2材料？
まずは、継手を剛結させて解いてみる。（ボルトはなし）
継手につながる部材の本数でどう変化するか。
四面体要素かシェル要素か？
ボルト径をどうするか？
人が通行するので荷重は群集荷重（5.0kN/m$^3$)?
Asterで金具に軸力を載荷するにはどうするか？

三角形分布になるなら、２点に圧縮と引張をかければ出来そう。

金具に載荷する方向どうするか？

新たにベクトルで軸を作ってできないか？

土木学会東北支部・卒論発表

2/2，3　卒論発表
3/5（土）岩手大学　上田キャンパス

日付	内容
12/15まで	土木学会の会員になる
12/15まで	講演申込みする
1/21まで	卒論タイトル
1/25 17:00まで	支部原稿の提出(電子投稿）
1/28 12:00まで	後藤さんに概要提出
2/1 15:00まで	4階図書館スライド提出

卒論テーマ

3Dで、トラスのジョイント部を印刷し、角材で模型を製作

これを参考にする。

http://committees.jsce.or.jp/mokuzai/system/files/004.pdf

新しいジョイント案

半円型に穴がたくさん空いているようなもの

卒論日誌

日付	時間帯	作業時間(hr)	内容	立会
4/9	17:30-19:00	1.5	構造力学
4/9	19:00-20:00	1	タイピング
4/10	15:30-17:30	2	構造力学
4/10	20:00-20:30	0.5	タイピング
4/12	20:15-20:45	0.5	パソコン練習
4/14	8:20-8:50	0.5	パソコン課題
4/14	20:30-21:30	1	構造力学
4/17	9:00-9:30	0.5	パソコン練習
4/18	20:00-21:00	1	構造力学
4/20	16:00-17:00	1	パソコンゼミ課題
4/23	15:00-15:30	0.5	タイピング
4/23	17:00-19:00	2	構造力学
4/24	20:00-20:30	0.5	タイピング
4/27	16:30-19:30	3	パソコンゼミ課題
4/30	13:30-14:30	1	文献を読む
4月合計		16.5
5/11	16:00-16:30	0.5	salome課題
5/16	17:00-17:30	0.5	salome練習
5/18	18:00-18:30	0.5	salome課題
5/22	12:00-12:30	0.5	角材のサイズチェック
5/25	16:00-18:30	2.5	Aster課題
5/26	20:00-21:00	1	Aster課題
5/28	14:30-16:30	2	Aster課題
5月合計		7.5
6/1	11:30-12:00	0.5	Aster練習
6/2	12:15-12:45	0.5	ゼミ課題
6/2	18:00-18:30	0.5	ゼミ課題
6/3	10:00-11:00	1	ゼミ課題
6/8	20:00-21:00	1	ゼミ課題
6/9	22:00-23:00	1	ゼミ課題
6/14	17:30-22:00	4.5	卒論とゼミ課題
6/15	8:30-10:00	1.5	ジョイント作製
6/16	13:00-14:30	1.5	ゼミ課題
6/19	19:00-21:00	2	ジョイント作製
6/21	17:00-19:00	2	ジョイント作製
6/22	19:30-20:30	1	2材料の練習
6/24	9:30-11:00	1.5	2材料の練習
6/24	15:00-15:30	0.5	2材料の練習
6/25	15:00-16:30	1.5	2材料の練習
6/30	9:00-11:30	2.5	2材料の練習
6/30	18:00-19:00	1	ジョイント作製
6月合計		24
7/1	14:00-17:00	3	2材料の調査、ジョイント
7/2	14:30-16:00	1.5	2材料の調査
7/3	15:00-18:30	3.5	ジョイント作製	河原さん
7/6	13:00-16:00	3	森吉見学	後藤さん
7/7	16:00-18:00	2	トラス要素の解き方
7/31	11:00-12:00	1	トラス要素の解き方
7月合計		14
8/1	16:30-17:30	1	トラス要素の解き方
8/3	9:00-12:00	3	トラス要素の解き方
8/3	15:00-17:00	2	トラス要素の解き方
8/4	9:00-12:00	3	トラス要素の解き方
8/4	15:00-18:00	3	トラス要素の解き方
8/5	9:00-12:00	3	eficasの操作
8/5	15:00-18:00	3	eficasの操作
8/6	14:00-17:00	3	eficasの操作
8/10	14:00-16:00	2	1mmジョイント作製
8/24	9:30-11:30	2	1mmジョイント作製
8/24	14:30-16:30	2	3次元トラス
8/25	10:00-12:00	2	3次元トラス
8/25	13:00-16:30	3.5	3次元トラスをAsterで計算
8/26	10:00-12:00	2	軸力の調査
8/26	13:00-17:00	4	3次元トラスをAsterで計算
8/28	10:00-16:00	5	3次元トラスをAsterで計算と軸力調べ
8/30	12:00-16:00	4	軸力調べ
8/31	10:00-12:30	2.5	ASTKでトラス要素	菊地
8月合計		50
9/3	14:00-18:00	4	トラス要素
9/7	10:00-12:00	2	3次元トラス
9/7	17:00-19:00	2	3次元トラス
9/8	9:00-12:00	3	3次元トラス
9/8	13:00-15:00	2	3次元トラス
9/9	12:00-19:00	7	トラス要素
9/10	10:30-12:30	2	トラス要素
9/10	13:30-17:00	4.5	模型作りの練習、ネジ買い
9/11	10:00-12:00 13:00-16:00	5	ジョイント作製と軸力調べ
9/15	12:00-17:00	5	軸力調べ
9/16	9:00-13:00 15:00-18:00	7	wine、tex
9/17	10:00-12:00 15:00-17:00	4	軸力調べ
9/18	12:00-18:00	3	軸力とtex
9/19	13:00-15:00	2	tex
9/20	15:00-16:00	1	tex
9/22	10:00-19:00	8	tex
9/23	10:00-12:00	2	tex
9/24	10:00-12:00 13:00-17:00	6	スライド作成
9/25	10:00-12:00 13:00-15:00	4	スライド作成
9/26	20:00-21:00	1	立体トラスの有限要素解析プログラムを入れてみた
9/27	12:30-18:00	5.5	スライド作成＆発表練習
9/28	10:00-17:00	5	発表練習立体トラス解析プログラム探し
9/29	10:00-12:00	2	発表練習
9/30	10:00-12:00	2	六面体でmesh切る
9月合計		89
10/1	12:00-17:00	4	meshの切り方
10/2	10:00-12:00	2	meshの切り方
10/2	14:30-16:00	1.5	パソコンセット
10/5	10:00-12:00	2	mesh
10/7	10:00-12:00 16:00-18:00	4	sub meshでAsterを解く
10/8	9:00-12:00 13:00-15:00	5	ParaView?
10/9	11:00-12:00 14:30-15:00	1.5	[はじめてのParaView?]を読んだ
10/13	10:00-12:00 13:00-18:30	6	Para View 創造工房準備
10/14	12:00-16:30	2	Para View調べ
10/15	9:30-16:30	6	3Dプリンターの手伝い Aster
10/16	11:30-16:30	2	Paraview調べ
10/20	10:30-16:30	5.5	節点力を調べる
10/21	10:00-15:30	4.5	３Dプリンター　paraview調べ
10/22	9:00-11:30	2.5	３Dプリンター
10/22	13:00-17:00	4	木材利用シンポジウム
10/24	16:00-17:30	1.5	1.5mmジョイント作り(salome)
10/26	10:00-16:00	5	工作練習　Aster調べ
10/27	9:00-12:00	3	斜めに載荷
10/29	10:00-12:00 13:00-17:00	6	工作　paraview調べ
10/30	14:30-16:00	1.5	asterで三角形分布っぽく載荷
10月合計		69.5
11/2	11:00-17:30	3	節点力調べ　3Dプリンター用のstl作り
11/4	16:00-17:30	1.5	3Dプリンター
11/5	9:00-16:00	5	3Dプリンターとグラフ
11/6	13:00-16:00	2	創造工房
11/9	9:00-11:00 16:30-17:30	3	ジョイントの境界条件について
11/10	10:00-12:30 13:30-14:30	3.5	トラス調べ
11/11	13:00-16:00	3	ハウトラスのモデルつくり
11/12	13:30-15:30	2	ハウトラスのモデルつくり
11/13	10:30-11:30　15:00-16:30	2.5	トラス要素探り
11/15	12:30-13:30	1	windowsパソコン
11/17	9:30-11:30　12:30-15:00	4.5	ジョイント作成　Mentat調べ
11/18	10:00-15:30	4	尾山さんの卒論を読む、トラス要素調べ
11/19	11:00-17:00	3	mentatをいろいろ
11/20	10:00-12:00 14:30-16:30	4	mentat 創造工房
11/24	11:00-16:30	3	mentat
11/25	12:00-15:30	1.5	mentat
11/26	10:00-17:30	6.5	mentat
11/27	14:30-15:30	1	mentat
11/30	10:00-16:30	5.5	mentatとasterのトラス要素
11月合計		59.5
12/1	10:30-17:30	6	mentat　材料買い
12/3	10:30-17:30	6	mentatとaster検証
12/6	13:30-16:00	2.5	ジョイント
12/7	10:30-12:00 13:30-17:00	5	3Dプリンター手伝い　ジョイント再作成
12/8	10:30-12:00 13:00-16:00	4.5	ジョイント差し込みモデルの作成(salome)
12/9	11:00-12:00 13:30-17:00	4.5	ジョイント差し込みモデルの作成(salome) 曲げ試験の練習
12/10	9:30-12:30 13:30-15:20	4.5	曲げ試験　ジョイント差し込みモデル解析
12/12	14:30-18:00	3	ヤング率の測定
12/14	11:00-16:00	3	曲げ試験のデータ整理東北支部申し込み
12/14	16:30-21:00	3	曲げ試験のデータ整理　tex
12/15	11:00-17:30	5.5	tex
12/16	11:30-17:30	4	tex 差し込みモデル解析
12/17	11:30-17:30	5	tex 差し込みモデル解析
12/18	10:30-21:30	9	差し込みモデル解析ジョイントの半解析を考える
12/19	10:30-20:00	8	差し込みモデル解析ジョイントの半解析を考える tex
12/20	11:30-17:30	6	tex スライド
12/21	9:30-16:00	4.5	スライド発表練習
12/22	10:00-15:00	4	中間発表
12/24	10:30-11:30	1	切る準備
12月合計		89
1/6	10:30-11:30 13:00-16:00	4	木材切る

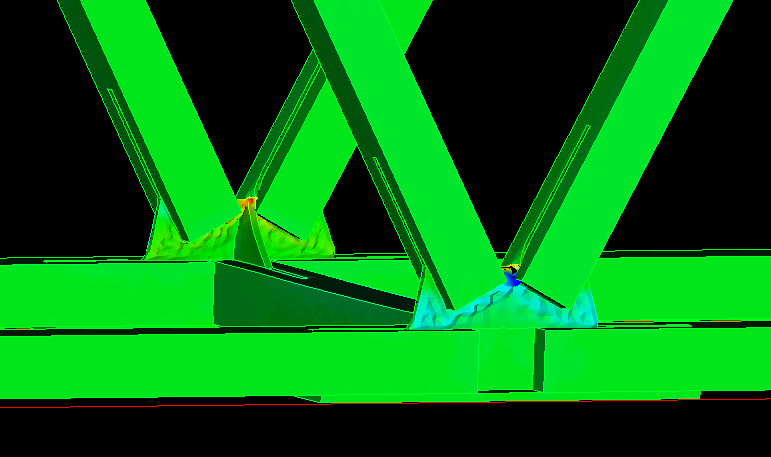

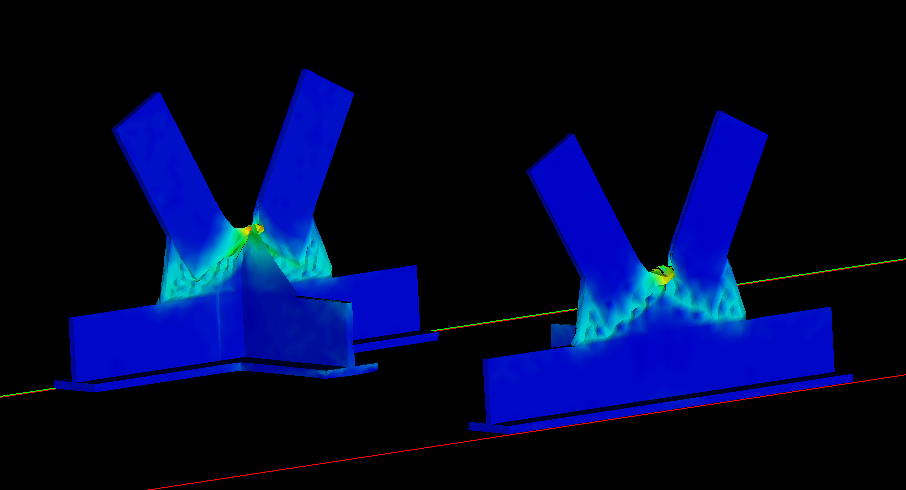

1/7	13:00-16:00	3	木材切るジョイントを鋼材にして計算

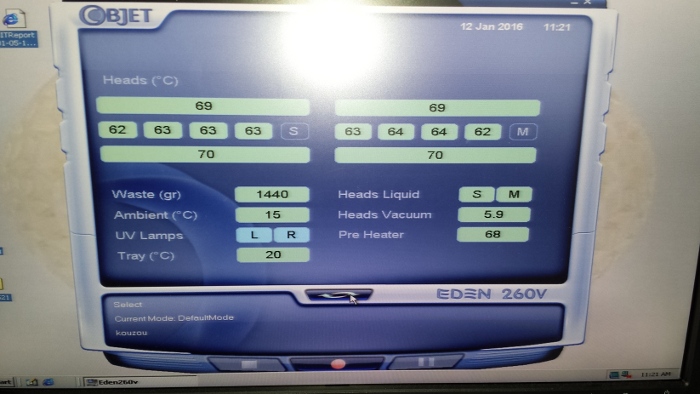

1/8	15:00-16:30	1.5	3Dプリンター
1/9	12:30-17:30	5	木の準備
1/10	14:00-16:30	2.5	木の準備
1/11	12:00-19:00	7	木の準備
1/12	10:00-18:00	7	3Dプリンター木の準備
1/13	10:30-18:30	6	床版付きモデル　卒論概要
1/14	11:30-19:00	7	卒論概要
1/15	10:30-15:30	2	卒論概要
1/18	13:00-19:30	6.5	卒論概要　去年の発表練習を見る
1/19	10:00-16:30	5	支部概要　去年の発表練習を見る　スライド
1/20	11:00-19:30	6	スライド
1/21	13:00-16:00	3	スライド質問対策
1/22	11:00-17:00	2	スライド質問対策
1/23	14:00-17:00	2	スライド床版作る　発表練習見る
1/24	12:00-17:00	3	発表練習　スライド
1/25	10:30-17:00	4	発表練習　スライド
1/26	9:00-19:30	7	発表練習　スライド
1/27	13:00-19:30	5	スライド
1/28	10:00-18:30	4	スライド発表練習
1/29	7:30-17:30	8	発表練習調べる
1/30	13:30-17:00	3	発表練習調べる
1/31	13:30-17:00	3	発表練習調べる
1月合計		106.5
総計		525.5
2/5	10:30-17:00	3	卒論本体

Aster

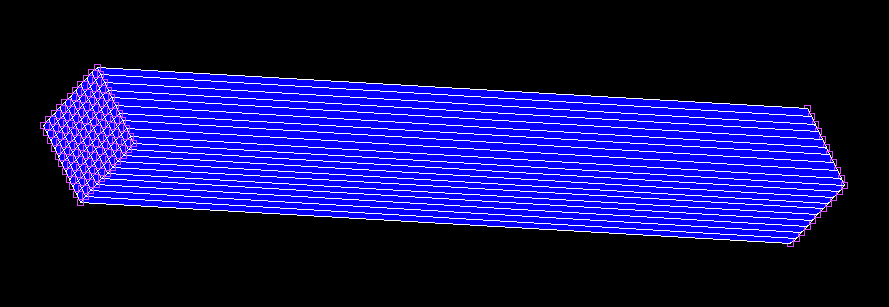

120×120×2500mm、ヤング率6GPa、荷重1000N、片持ち梁の先端に線載荷する。

理論値

50.235mm

mesh	たわみ(mm)	誤差(%)
250.57	10.248	390.1
10	48.6395	3.27
3	48.8348	2.87

meshの長さは大きく影響する模様。

ワーレントラス以外について

ハウトラス

木構造ならハウトラスが適しているらしい。
応急橋でも応用できるかも

ジョイントの境界条件について

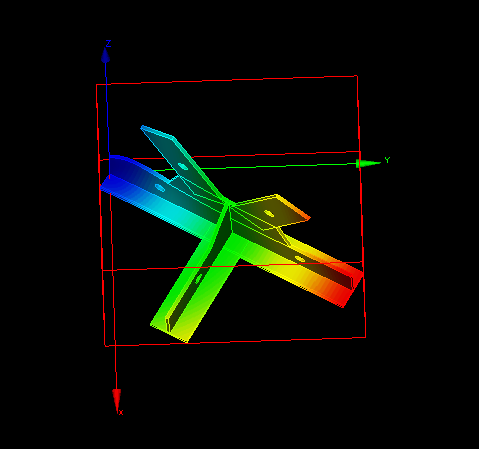

左側を固定してみて、他の部分は同じ値を載荷してみた

この条件だと、かなり前方に変化するがいいのかな？（スケールはかなり大きくしてる）

なんとなく片側固定じゃダメそう

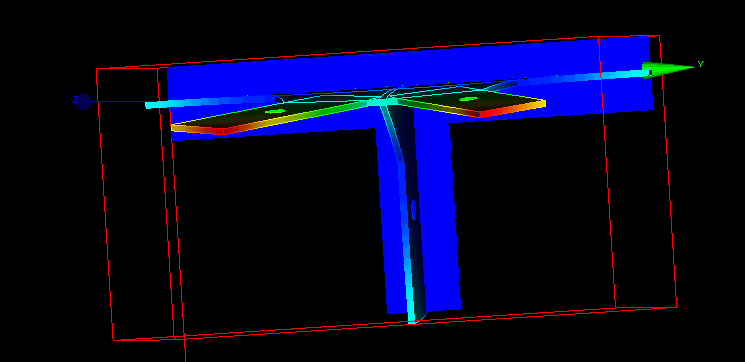

下の面を固定

片側を固定するよりは大丈夫そう。

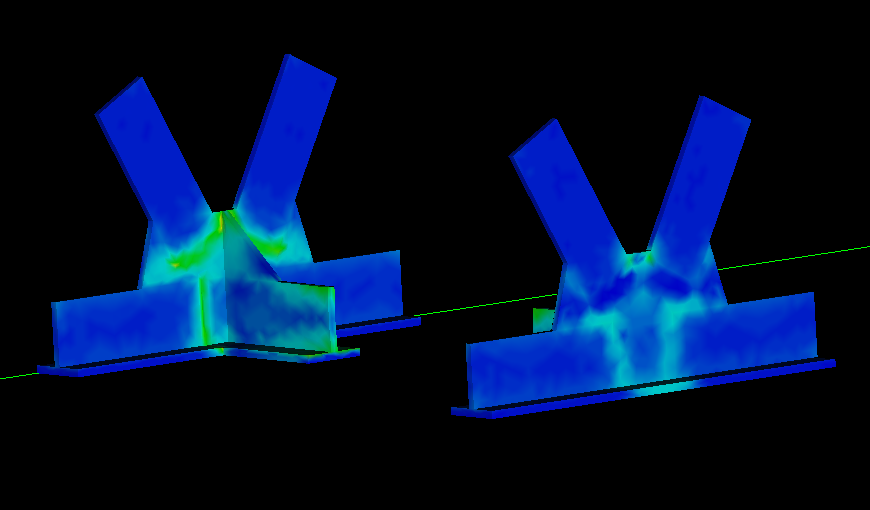

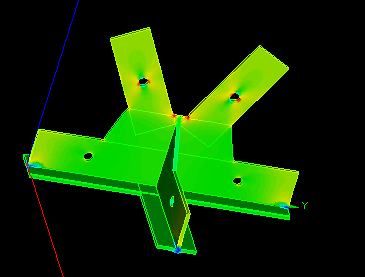

ミーゼス

ジョイントの半解析について

1/2のジョイントに軸力を作用させて応力状態などを見てみるのが目的。
境界条件の設定をどうするかに課題あり。

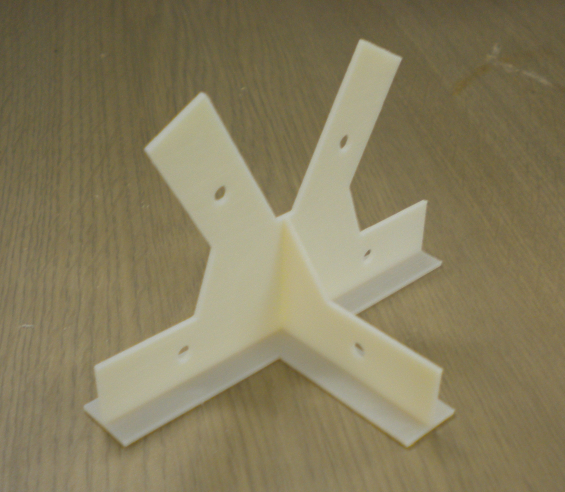

印刷したジョイントについて

モデルの考察

1mm厚

透けているし、弱々しい感じがした。

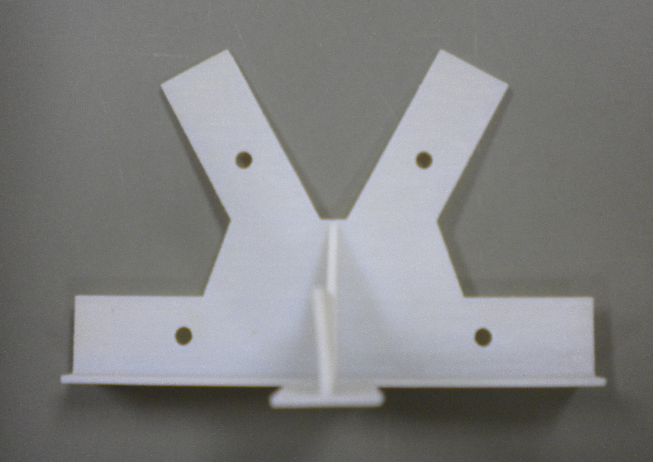

気づいたら曲がってた（木に差し込む前）。印刷直後は曲がってなかった気がする。

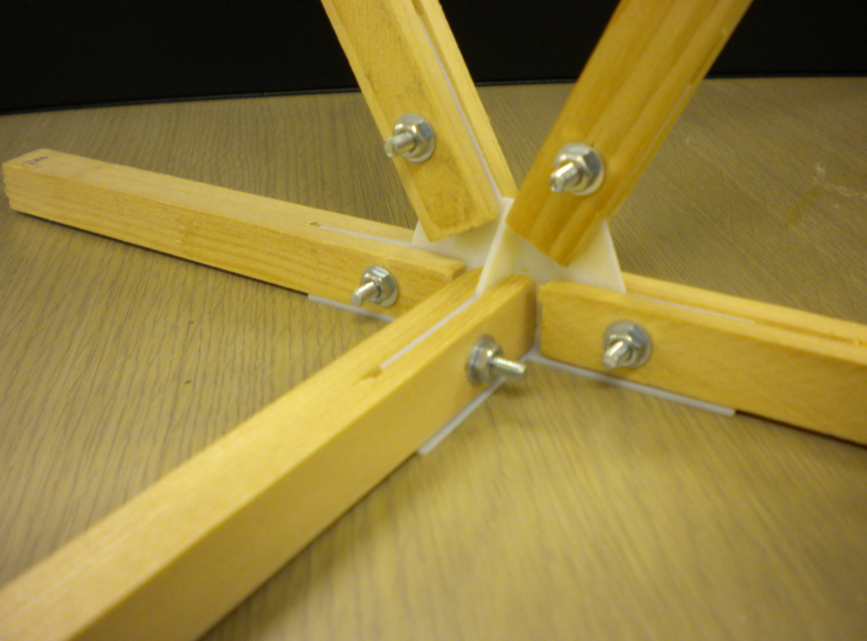

試しに木を差し込んでみた。

木を差し込んでみたら、斜めの部分がすぐに折れそうな感じがした。
ボルトの穴とかは大丈夫そうな感じ。

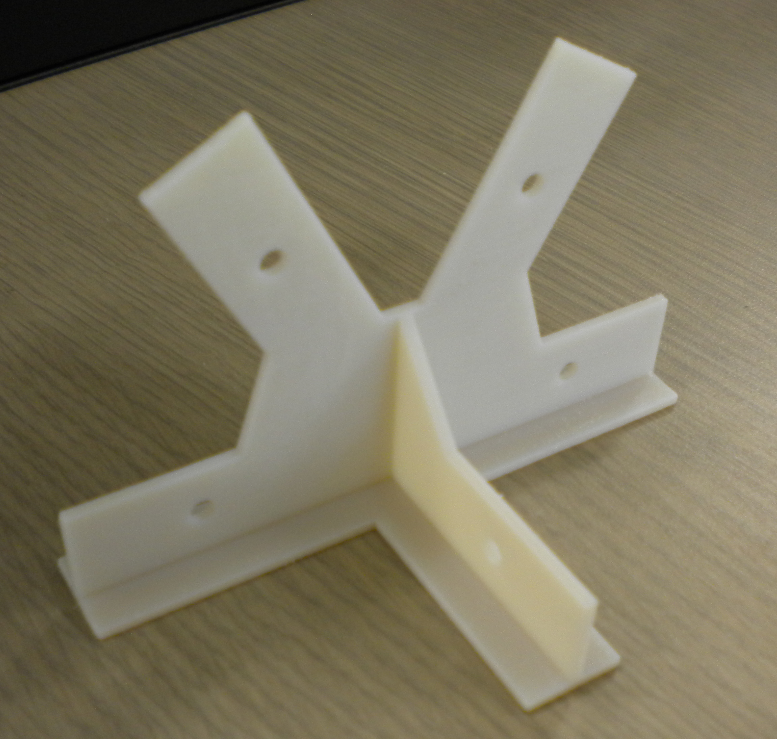

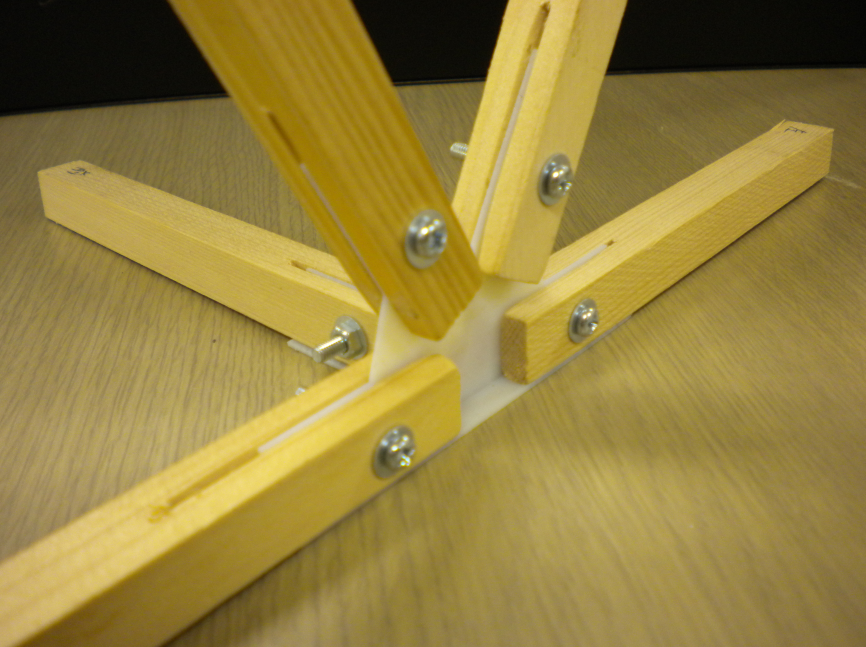

1.5mm厚

1mm厚よりも強そう。あまり透けていない。
斜めの部分もまあまあ強い。
2mm厚までは必要なさそう。

木材(ヒノキ)の曲げ試験によるヤング率測定

断面12×12mm
スパンは1000mm
荷重は0.683(kg)×9.8(m/s^2)=6.693(N)
最後のたわみから求めた。

	たわみ(mm)	ヤング率(GPa)
1本目	7.099	11.367
2本目	4.721	17.093
3本目	5.557	14.522
4本目	5.603	14.403
5本目	5.628	14.339
6本目	5.645	14.295
7本目	5.595	14.423

1本目、2本目があまりにもずれているので再試験

正しいようである

②	たわみ(mm)	ヤング率(GPa)
1本目	7.408	10.893
2本目	4.691	17.203

3～7本目の平均を取るとヤング率14.396GPa
ヒノキのヤング率は約9GPaとなっているが？

ヤング率をグラフの傾きから

	ヤング率(GPa)
1本目	11.849
2本目	16.886
3本目	14.488
4本目	14.334
5本目	14.462
6本目	14.420
7本目	14.599
平均	14.434
3～7本目の平均	14.461

差し込みモデル(salome)

RGD525のヤング率(2.84GPa)

salome上で差し込みモデルを作製し解析した。下図はmises応力

金具部の拡大

差し込んだとこに応力集中してる。
金具のみ

鋼材のヤング率(206GPa)

金具の真ん中に集中（正負ミーゼス）

金具のみ

床版付き

床版のサイズ9*90*スパン

1/10模型について

材料の寸法と個数

12*12*250 : 30本
12*12*120 : 9本
中央金具 : 10個
下1金具 : 2個
下2金具 : 2個
上1金具 : 2個
上2金具 : 2個

載荷方法について

とりあえず床版を付けて載荷する。
その後に中央の桁に載荷する？

たわみ比較

	たわみ(mm)
トラス要素(mentat)	0.228104
剛結	0.243794
差し込み(RGD525)	0.586
差し込み(鋼材)	0.239

salomeメモ

新たにメッシュを切らずに要素数を増やす。

mesh1を右クリック、convert to/from quadraticを選択、convert to quadraticsを選択、apply and close　→　要素数が増える。

post-proの応力

引張が正、圧縮が負で表示される模様。極端に応力の範囲を小さくすることで正負を調べることが可能。

部分的な応力の値を見る方法

普通にAsterで計算が成功した後に、Meshモジュールに変える。

この際に、post-proで応力を表示させておく必要がある。

対象のMeshで右クリックして[Mesh infomation]を選択する。
そこで[Element info]にして、[Node]か[Element]を選択して、モデルの見たい部分をクリックすると応力が分かる。
BARRE要素だと部材ごとに応力を見ることが可能。

しかし、普通にMeshで切ったものはNodeごとに見るので複雑。

断面の応力を見る

post-proでScalar Defを右クリック
Clipping Planesを選ぶ
そこで角度とか軸とか決められる
ApplyをしてOKをする。
もう一度右クリックでValues labelingを選ぶと断面の応力が数値で表示される。

Merge Nodes(節点の共有？)

sub meshと普通のmeshの節点を共有させる
Modification→Transformation→Merge Nodesをクリック
nameに全体のメッシュを選択してApply and closeしてOKをクリック

変なエラー出てる時に、Merge Nodesすると解決するとき有り。

Barre要素(トラス要素)

このサイトを参考にする。

斜めに載荷

commファイルの載荷のところを{PRES_REP}で設定するとできる。
PRES_REPは「面に垂直に働く力」ということを利用する。
今の所、斜めに載荷するには「面載荷」しかできていない。
変位を見るには「Deformed Shape and Scalar Map」でDXとかを設定しないでOKする。
載荷する方向が複数あっても大丈夫そう

RESU_FORC_NODA

このサイトに少し書いてあるがよくわからない。
マニュアルの方では見つけられなかった。

Para View

モデルの見方

まず、Asterとかでrmedファイルをつくる。
ParaVis?モジュールにする
pipeline browserのbuiltinで右クリックしopenでrmedファイルを開く
propertiesのApplyを選択すると見れる

断面の切り方

SourcesのSearchでsliceを探す
propertiesで断面の位置を選択する

探すやつを入力、選択しenter

Applyで表示

断面の応力をベクトルで表示

まず断面を切る。
pipeline browserでSliceを選択
SourcesのSearchでGlyphを探す
propertiesのVectorsの項目がVで有ることを確認しApply
ベクトルで方向がわかりやすく表示される。

線分上の値からグラフ

SourcesのSearchでPlot Over lineを探す
propertiesで線分の位置を決めApply
グラフを選択し、propertiesで見たいグラフを選べる

グラフの値をcsvファイルにする

グラフを作ってから「日」みたいなアイコンをクリックする。

新たに出来たところで「Spreadsheet View」を選択する。
値が表示されたら、[file]→[export]でcsvファイルができる。

グラフの意味（たぶん合ってると思う）

名前	意味
Magnitude	ベクトルの大きさのこと？
RESU_DEPL(0)	DX
RESU_DEPL(1)	DY
RESU_DEPL(2)	DZ
RESU_SIEQ_NOEU(0)	VMIS
RESU_SIEQ_NOEU(1)	TRESCA
RESU_SIEQ_NOEU(2)	PRIN_1
RESU_SIEQ_NOEU(3)	PRIN_2
RESU_SIEQ_NOEU(4)	PRIN_3
RESU_SIEQ_NOEU(5)	VMIS_SG
RESU_SIEQ_NOEU(6)	TRSIG
RESU_SIGM_NOEU(0)	SIXX
RESU_SIGM_NOEU(1)	SIYY
RESU_SIGM_NOEU(2)	SIZZ
RESU_SIGM_NOEU(3)	SIXY
RESU_SIGM_NOEU(4)	SIXZ
RESU_SIGM_NOEU(5)	SIYZ

Para View参考ページ

使い方とか
グラフのやり方が書いてある

工作メモ

ノコギリについて

研究室にあるノコギリの刃の厚さは約0.6mmくらい

金具を差し込む木材に切り込み

先にボルト穴を開けてから、ノコギリで切り込みを入れる。

この順番じゃないと木が割れる。

木材の切り込みについて

印刷した金具の厚さがノコギリの刃の厚さより厚いのでかなりめんどくさい。
紙やすりとか使ったりして削った。
切り込みが斜めになったりしてしまう。
印刷した金具を随時差し込みながら切るので、たまに抜けなくなり折れる可能性があるので、予備で印刷したのを使いましょう。

材料を購入するとき

後藤さんにお金もらって買いに行く。
ホーマックで買ってもいい？

工作の注意点

木材に電動ドリルで穴を空ける際は、下に不要な木材を敷くことで割れにくくなる。

salomeのエラー

保存できずに表示される。

よくわからないエラー

3Dプリンターメモ

10/20

印刷しようとしたら、edenの電源が入らなかった。

日付	サポート材
10/21	87g
11/5	51g

3Dプリンターエラー

1/12　UV Lamp のエラーで停止。UVの部分がPargeできていないのが原因（stanbyにはなる）？

ものづくりセンターに報告し、メンテナンスすることになった。

Mentatメモ

mentatの起動の仕方

ターミナルを開く

ssh -X kisoken@quartet.gipc.akita-u.ac.jp→パスワード

2015→ito

MESH GENERATION

構造研の[Mentatの概要]と書いてあるファイルを参照する。
EXPAND（奥行き方向）に注意

GEOMETRIC PROPERTIES(幾何学特性)

NEW→STRUCTURAL→3-D→SOLID→PROPERTIES→ASSUMED STRAIN
ここでトラス要素を選べる。
断面積（矩形、円形）も与えられる。

MATERIAL PROPERTIES(材料特性)

MATERIAL PROPERTIES→NEW→STRUCTURAL→YONG'S MODULUS(ヤング率):(MPa),

MAIN MENUに戻る。

BOUNDARY CONDITIONS(境界条件)

NEW→STRUCTURAL→FIXED DISPLACEMENT→PROPERTIES
NEW→STRUCTURAL→POINT LOAD(荷重)またはFACE LOAD(面荷重)

POINT LOAD(荷重)の場合

FORCE X,Y,Zの与えたい方向を選択し、荷重を入力する。

FACE LOAD(面荷重)の場合

PRESSUREを選択し、与えたい応力(MN/m^2)を入力する。

MAIN MENUに戻る

LOADCASES

NEW→STATIC→LOADS→すべての境界条件に必ずチェックを入れる。入れないと反映されない→STEPに1と入力?

MAIN MENUに戻る

JOBS

NEW→PROPERTIES→lcase1をクリック?。

RESULTS(結果を見る)

OPEN DEFALT→LAST

どういう変形をしているか見たい時

DEF ONLY1またはDEF&ORIG

たわみの値を見たいとき

SCALARをDisplacementX,Y,Zの見たい変位方向を選択し、OK→NUMERICS
VIEWとかMOVEを駆使して節点番号を調べてから→Result→TOOLS→SHOW NODESで節点番号を入力するとその点のたわみ量が見れる。

参考リンク

Marc Mentatメモ
尾山さんの修論日誌
藤村さんの卒論日誌
尾山さんの卒論にMentatでトラス要素していたと書いてある。

使用方法は不明

構造研にある「Mentatの概要」と書いてあるファイルが分かりやすい。
mentatのマニュアル？
mentatで2Dトラスのやり方が書いてある。

断面積の決め方とかは、3Dトラスでも参考になる。

試しに計算

断面10×10mm、スパン100mmを片持ち梁でたわみ(mm)の計算してみた。
E=6000MPa、ν=0.3、P=20N
mentatは任意の節点を選択した

手計算	mentat（メッシュ粗い）	相対誤差	salome（メッシュ細かい）
1.333	1.391	4.35%	1.325

mentatとasterの2次元トラス要素でたわみ比較

mentat

aster

mentatの方で部材の中間を分割してしまったが同じ値だった。

mentatとasterの3次元トラスでたわみ比較

ヤング率:6GPa
aster(剛結モデル）

mentat

相対誤差6.89%

mentatトラス注意点

lineを引くときは必ず、打った点の順が早い方から遅い方になるようにする。

基本UNIXコマンド

http://www.str.ce.akita-u.ac.jp/~gotou/linux/vine.html#unix

Asterコマンド

http://opencae.gifu-nct.ac.jp/pukiwiki/index.php?plugin=attach&refer=SALOME-Meca%A4%CE%BB%C8%CD%D1%CB%A1%B2%F2%C0%E2&openfile=00-00.pdf

伊藤の卒論日誌 - *継続研究する人がいれば…

目次

継続研究する人がいれば…

目標とメモ

目標（メモも有り）

方針

優先事項

memo

土木学会東北支部・卒論発表

卒論テーマ

新しいジョイント案

卒論日誌

Aster

ワーレントラス以外について

ハウトラス

ジョイントの境界条件について

左側を固定してみて、他の部分は同じ値を載荷してみた

下の面を固定

ジョイントの半解析について

印刷したジョイントについて

モデルの考察

1mm厚

1.5mm厚

木材(ヒノキ)の曲げ試験によるヤング率測定

ヤング率をグラフの傾きから

差し込みモデル(salome)

RGD525のヤング率(2.84GPa)

鋼材のヤング率(206GPa)

床版付き

1/10模型について

材料の寸法と個数

載荷方法について

たわみ比較

salomeメモ

新たにメッシュを切らずに要素数を増やす。

post-proの応力

部分的な応力の値を見る方法

断面の応力を見る

Merge Nodes(節点の共有？)

Barre要素(トラス要素)

斜めに載荷

RESU_FORC_NODA

Para View

モデルの見方

断面の切り方

断面の応力をベクトルで表示

線分上の値からグラフ

グラフの値をcsvファイルにする

グラフの意味（たぶん合ってると思う）

Para View参考ページ

工作メモ

ノコギリについて

金具を差し込む木材に切り込み

木材の切り込みについて

材料を購入するとき

工作の注意点

salomeのエラー

3Dプリンターメモ

3Dプリンターエラー

Mentatメモ

mentatの起動の仕方

MESH GENERATION

GEOMETRIC PROPERTIES(幾何学特性)

MATERIAL PROPERTIES(材料特性)

BOUNDARY CONDITIONS(境界条件)

LOADCASES

JOBS

RESULTS(結果を見る)

参考リンク

試しに計算

mentatとasterの2次元トラス要素でたわみ比較

mentatとasterの3次元トラスでたわみ比較

mentatトラス注意点

基本UNIXコマンド

Asterコマンド
