竹内の卒論日誌 - *卒論日誌

卒論日誌

日付	開始~終了	作業時間	作業内容
4/11	14:00～15:00	1	タイピング
4/14	9:00～11:00	2	タイピング
4/14	14:00～15:00	1	タイピング
4/18	10:00～12:00	2	タイピング
4/18	14:00～15:00	1	タイピング
4/21	11:30～12:30	1	タイピング
4/21	14:30～15:30	1	タイピング
4/28	11:30～12:30	1	vi
4/28	14:30～16:30	2	vi
5/1	10:30～12:30	2	vi
5/2	11:00～12:00	1	vi
5/8	9:00～11:00	2	英語
5/8	11:30～12:30	1	英語
5/19	9:00～11:00	2	salome課題
5/19	13:00～14:00	1	salome課題
5/22	10:00～12:00	2	salome課題
5/22	14:30～16:30	2	salome課題
5/26	10:00～12:00	2	salome課題
5/27	10:00～12:00	2	salome課題
5/28	13:00～15:00	2	salome課題
5/29	10:00～12:00	2	salome課題
5/30	10:00～12:00	2	salome課題
6/2	10:00～12:00	2	salome課題
6/2	13:00～14:00	1	salome課題
6/3	13:00～15:00	2	salome課題
6/4	13:00～15:00	2	salome課題
6/5	10:00～12:00	2	salome課題
6/6	10:00～12:00	2	salome課題
6/6	13:00～15:00	2	salome課題
6/9	9:00～12:00	3	salome課題
6/9	13:00～14:00	1	salome課題
6/11	10:00～12:00	2	課題
6/11	13:00～15:00	2	課題
6/12	10:00～12:00	2	課題
6/13	13:00～14:00	1	Latex
6/16	10:00～14:00	4	Latex
6/17	10:00～12:00	2	Latex
6/17	14:30～16:30	2	Latex
6/18	13:00～16:00	3	Latex
6/20	12:00～15:00	3	Latex
6/23	9:00～12:00	3	Latex
6/23	13:00～14:00	1	Latex
6/26	10:00～12:00	2	課題
6/30	10:00～12:00	2	課題
7/3	9:00～12:00	3	課題
7/7	9:00～12:00	3	課題
7/10	15:00～18:00	3	課題
7/14	9:00～12:00	3	課題
7/15	13:00～16:00	3	課題
7/17	9:00～12:00	3	課題
7/18	13:00～18:00	5	課題
7/22	9:00～12:00	3	課題
7/24	9:00～12:00	3	課題
7/28	15:00～18:00	3	課題
7/31	9:00～12:00	3	課題
8/1	14:00～17:00	3	課題
8/6	15:00～18:00	3	課題
8/8	13:00～18:00	5	課題
8/11	14:00～17:00	3	課題
8/15	13:00～17:00	4	課題
8/18	14:00～17:00	3	課題
8/20	14:00～18:00	4	課題
8/22	15:00～17:00	2	課題
8/27	14:00～17:00	3	課題
8/28	13:00～17:00	4	課題
8/30	14:00～17:00	3	課題
9/2	14:00～18:00	4	課題
9/3	15:00～17:00	2	課題
9/4	1:00～8:00	7	課題
9/4	15:00～17:00	2	課題
9/12	13:00～17:00	4	課題
9/16	14:00～17:00	3	課題
9/18	13:00～18:00	5	課題実験
9/21	13:00～16:00	3	課題
9/22	13:00～17:00	4	課題
9/24	20:00～24:00	4	課題
9/28	13:00～17:00	4	課題
9/29	10:00～12:00	2	課題
9/30	13:00～16:00	3	課題
10/2	13:00～17:00	4	課題
10/5	13:00～16:00	3	課題
10/6	1:00～7:00	6	課題
10/7	20:00～24:00	4	課題
10/9	13:00～16:00	3	課題
10/14	13:00～17:00	4	課題
10/16	13:00～16:00	3	課題
10/18	14:00～16:00	2	課題
10/19	1:00～6:00	5	課題
10/23	13:00～17:00	4	課題
10/25	1:00～6:00	5	課題
10/26	19:00～21:00	3	課題
10/27	10:30～18:00	7.5	3Dプリンタ講習
10/28	13:00～17:00	4	課題
10/29	14:00～16:00	2	課題
10/29	16:30～17:30	1	3Dプリンタ講習
10/30	12:00～16:00	4	課題
10/31	13:00～16:00	3	課題
11/4	12:00～16:00	4	課題
11/6	10:30～14:30	4	引張試験体の印刷
11/7	13:00～15:00	2	引張試験準備	後藤さん
11/10	13:00～15:00	2	引張試験
11/11	14:00～17:00	3	3Dプリンターマニュアル作成
11/17	13:00～17:00	4	引張試験
11/18	13:00～17:00	4	引張試験
11/19	13:00～17:00	4	圧縮試験体の印刷
11/21	14:00～17:00	3	圧縮試験	斉藤さん
11/25	15:00～17:00	2	圧縮試験	斉藤さん
12/2	10:00～16:00	6	calculix
12/3	1:00～7:00	6	calculix
12/4	16:00～22:00	6	calculix
12/7	10:00～16:00	6	calculix
12/9	10:00～16:00	6	calculix
12/13	10:00～16:00	6	calculix
12/14	10:00～16:00	6	calculix
12/15	1:00～6:00	5	calculix
12/16	17:00～22:00	5	calculix
12/19	14:00～15:00	1	中間発表準備
12/21	1:00～6:00	6	中間発表準備
12/25	10:00～16:00	6	calculix
12/27	1:00～8:00	7	calculix
1/5	9:00～11:00	2	3Dプリンター
1/6	9:00～16:00	6	3Dプリンター calculix 圧縮試験
1/7	9:00～16:00	6	calculix 圧縮試験
1/8	10:00～17:00	6	calculix 圧縮試験
1/9	1:00～7:00	6	calculix 圧縮試験
1/10	16:00～23:00	6	calculix
1/14	10:00～16:30	8	calculix
1/15	8:00～16:30	10	calculix
1/15	8:00～16:00	7	結果整理計算

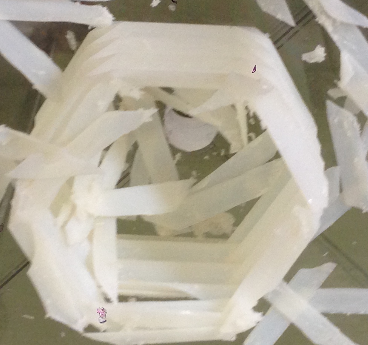

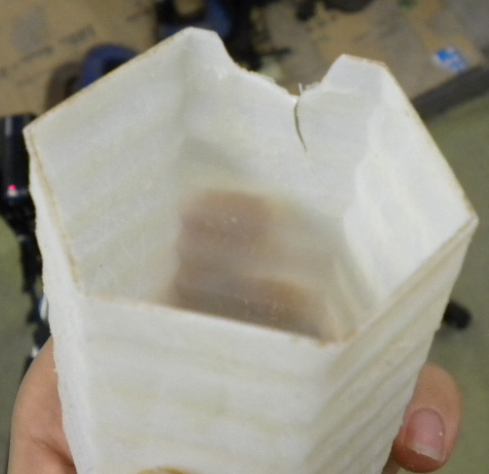

1/16	9:00～16:00	6	破壊試験
1/21	9:00～16:00	6	卒論概要
1/22	9:00～16:00	6	卒論概要
1/23	1:00～8:00	6	卒論概要圧縮試験
1/24	16:00～24:00	5	卒論概要
1/25	3:00～6:00	3	卒論概要
1/28	9:00～16:00	6	卒論概要
1/29	14:00～16:00	2	卒論パワポ
1/30	10:00～13:00	3	卒論発表練習
1/31	16:00～24:00	7	卒論パワポ
2/2	9:00～12:00	3	卒論パワポ
合計	481.5h

アクリル引張実験

レポート必須項目

供試体寸法
室温
軸方向の応力ーひずみプロット
各荷重段階のポアソン比
応力ーひずみから最小二乗法で算出したヤング率
ポアソン比
せん断弾性係数
誤差、考察

6/17

2回目データ:140617_2s.csv
1回目データ:140617_1s.csv

salomre課題

・縦（x方向）;200mm=0.2m

・横（y方向）;800mm=0.8m

・高さ（z方向）;2000mm=2m

・ヤング率;6GPa

・ポアソン比;0.3

・せん断補正係数;5/6

・せん断弾性係数;2.31GPa

v(理論値)=0.0589m

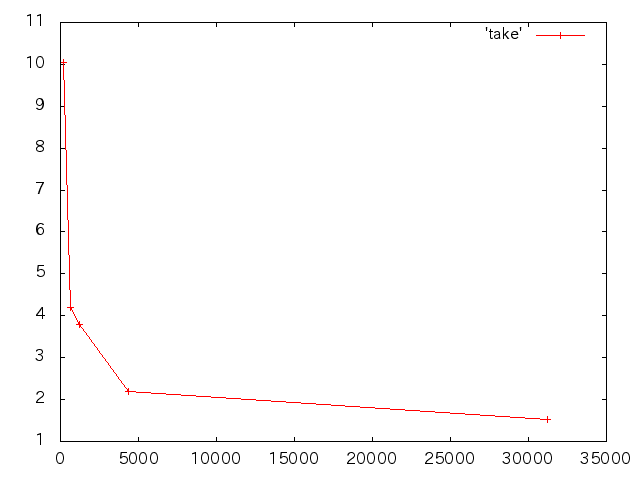

No	length	節点数	第1要素数	第2要素数	第3要素数	v（解析結果）[m]	相対誤差（実験値-理論値/理論値）[%]	備考欄
1	216.333	196	60	312	598	0.0525	-10.04	初期値
2	160	653	80	928	2332	0.0561	-4.20
3	80	1217	152	1748	4316	0.0564	-3.79
4	50	4388	240	5320	17771	0.0573	-2.20
5	20	31215	600	22600	149852	0.0577	-1.52	この値が限界

●考察

・　理論値で求めたたわみをもとにSalomeで解析を行った。初期値(length216.333)で解析を　行うと、相対誤差が-10.04%と大きな誤差が出た。

・　メッシュを細かくしていき、length20で相対誤差が-1.50%になり、誤差を1%台まで縮小できた。

・　断面を変えたり、材料を変えたりし、解析しながら、たわみ、精度を解析していく必要が　あると考えられる。

Salome課題（直方体要素でvを解析）

・縦（x方向）;200mm=0.2m

・横（y方向）;200mm=0.2m

・高さ（z方向）;2000mm=2m

・ヤング率;6GPa

・ポアソン比;0.3

・せん断補正係数;5/6

・せん断弾性係数;2.31GPa

v(理論値)=0.000336m

No	Number of Segments(分割数)	節点数	第1要素数	第2要素数	第3要素数	v（解析結果）[m]	相対誤差（実験値-理論値/理論値）[%]	備考欄
1	15	4096	180	1350	3375	0.000282	-16.1	初期値
2	30	29791	360	5400	27000	0.000319	-5.05
3	35	46656	420	7350	42875	0.000332	-4.12
4	40	689821	480	9600	64000	0.000325	-3.27

Salome課題（mokuzai.f90でvを解析）

・縦（x方向）;200mm=0.2m

・横（y方向）;200mm=0.2m

・高さ（z方向）;2000mm=2m

・ヤング率;6GPa

・ポアソン比;0.3

・せん断補正係数;5/6

・せん断弾性係数;2.31GPa

v(理論値)=3.48E-04m

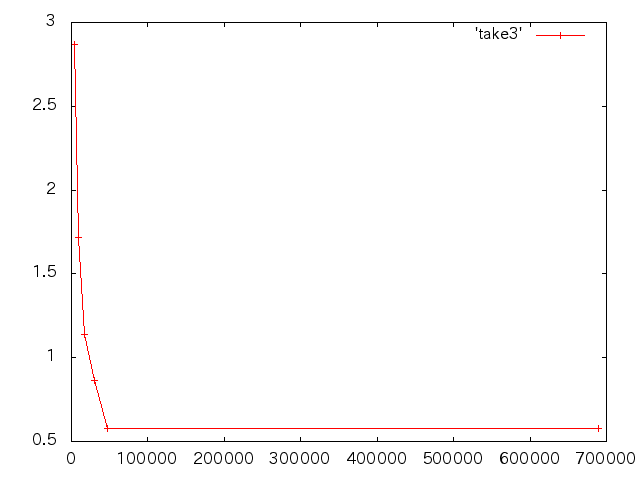

No	Number of Segments(分割数)	節点数	第1要素数	第2要素数	第3要素数	v（解析結果）[m]	相対誤差（実験値-理論値/理論値）[%]	備考欄
1	15	4096	180	1350	3375	3.38E-04	-2.87	初期値
2	20	9261	240	2400	8000	3.42E-04	-1.72
3	25	17576	300	3750	15625	3.44E-04	-1.14
4	30	29791	360	5400	27000	3.45E-04	-0.862
5	35	46656	420	7350	42875	3.46E-04	-0.575
6	40	689821	480	9600	64000	3.46E-04	-0.575

引張試験(RGD525)

供試体作成

3Dプリンターで印刷するための供試体をsalomeで作成

sikentai.hdf

供試体印刷(11/6)

Build time	Model Consumption	Support Consumption	Material Type
01:26	25g	21g	RGD525

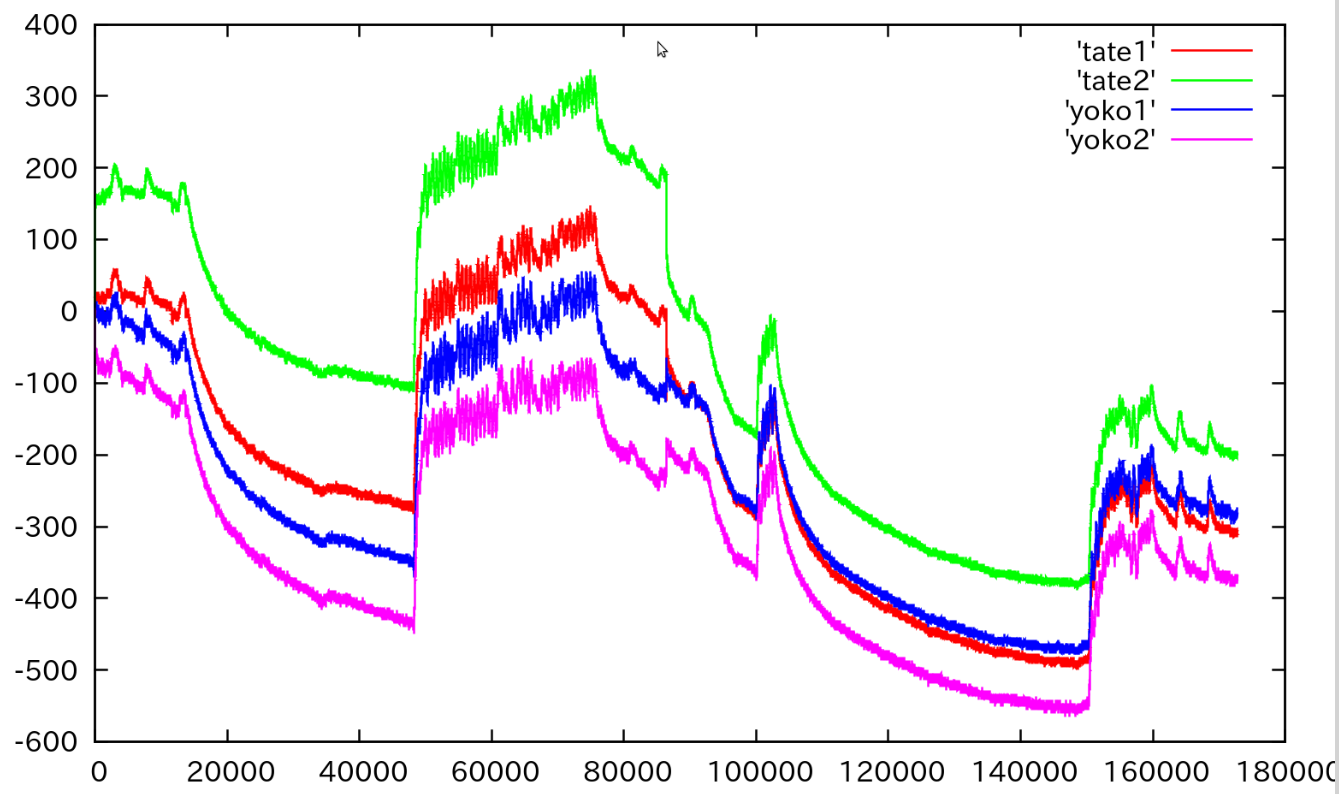

引張試験実施

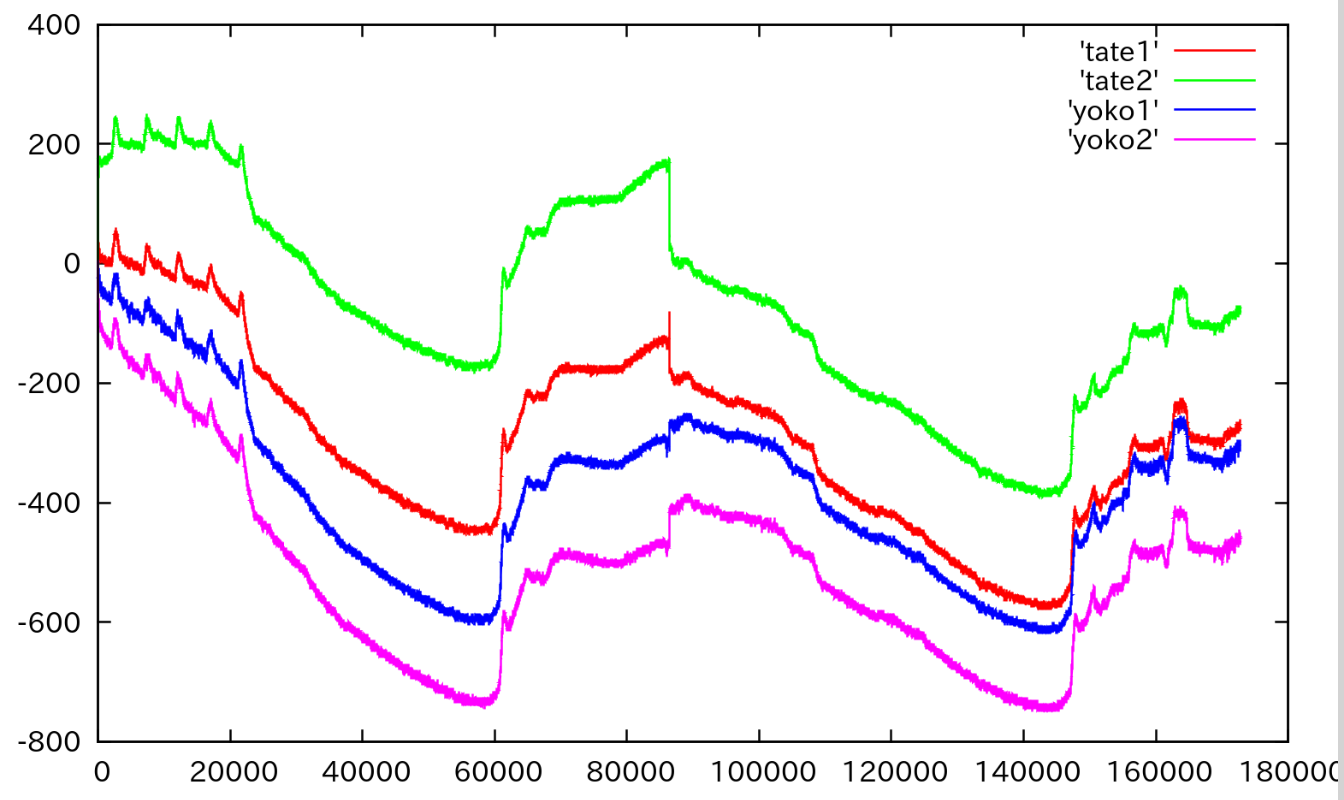

気温	実験開始	一旦停止	再開	実験終了
26度	11/10 15:05	11/11 15:05	11/11 15:06	11/12 15:06

気温	実験開始	一旦停止	再開	実験終了
27度	11/13 17:05:30	11/14 17:05:30	11/14 17:06:30	11/15 17:07:30

気温	実験開始	実験終了
25度	11/17 16:46	11/17 16:51:30

重り　501g,フック　481g

・30秒ずつ10個の重りを載荷

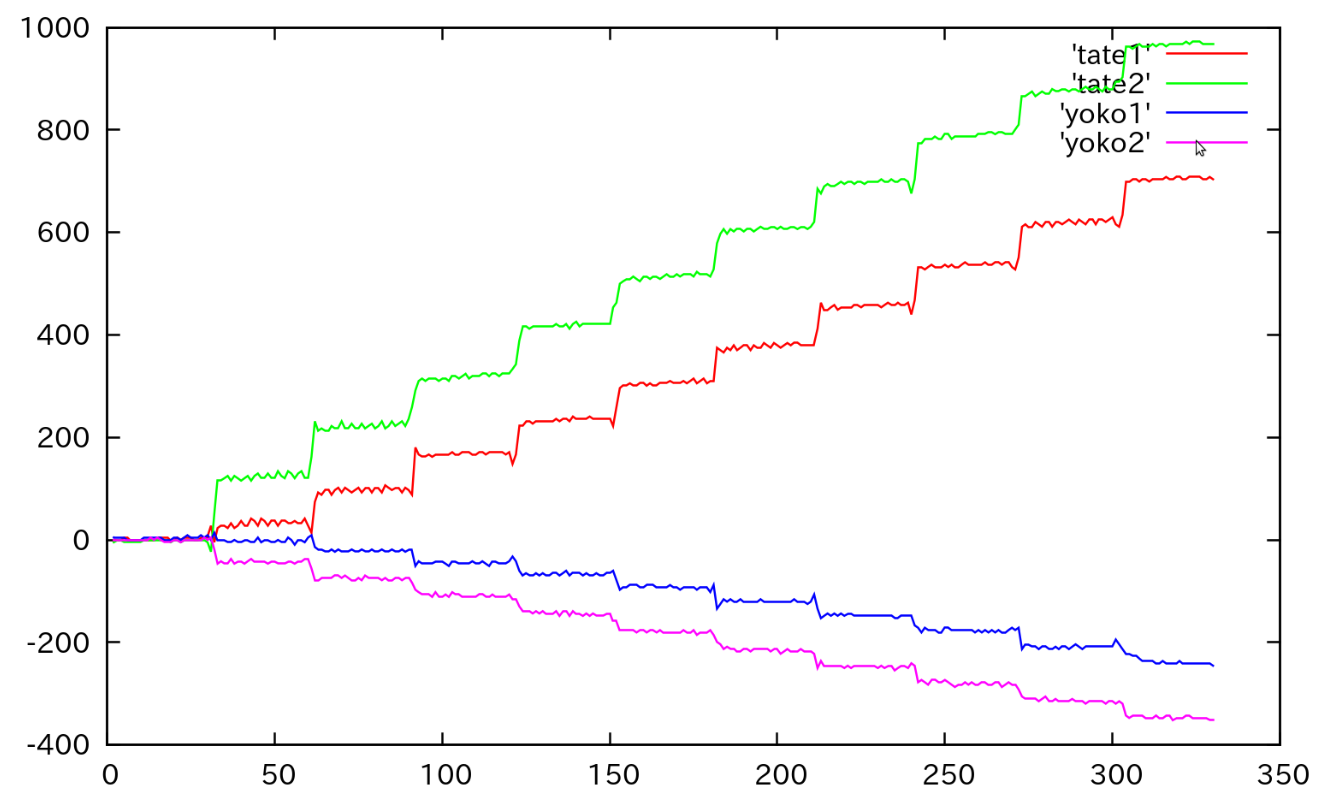

気温	実験開始	実験終了
25度	11/18 16:35	11/18 16:40:30

重り　999g,フック　481g

・30秒ずつ10個の重りを載荷

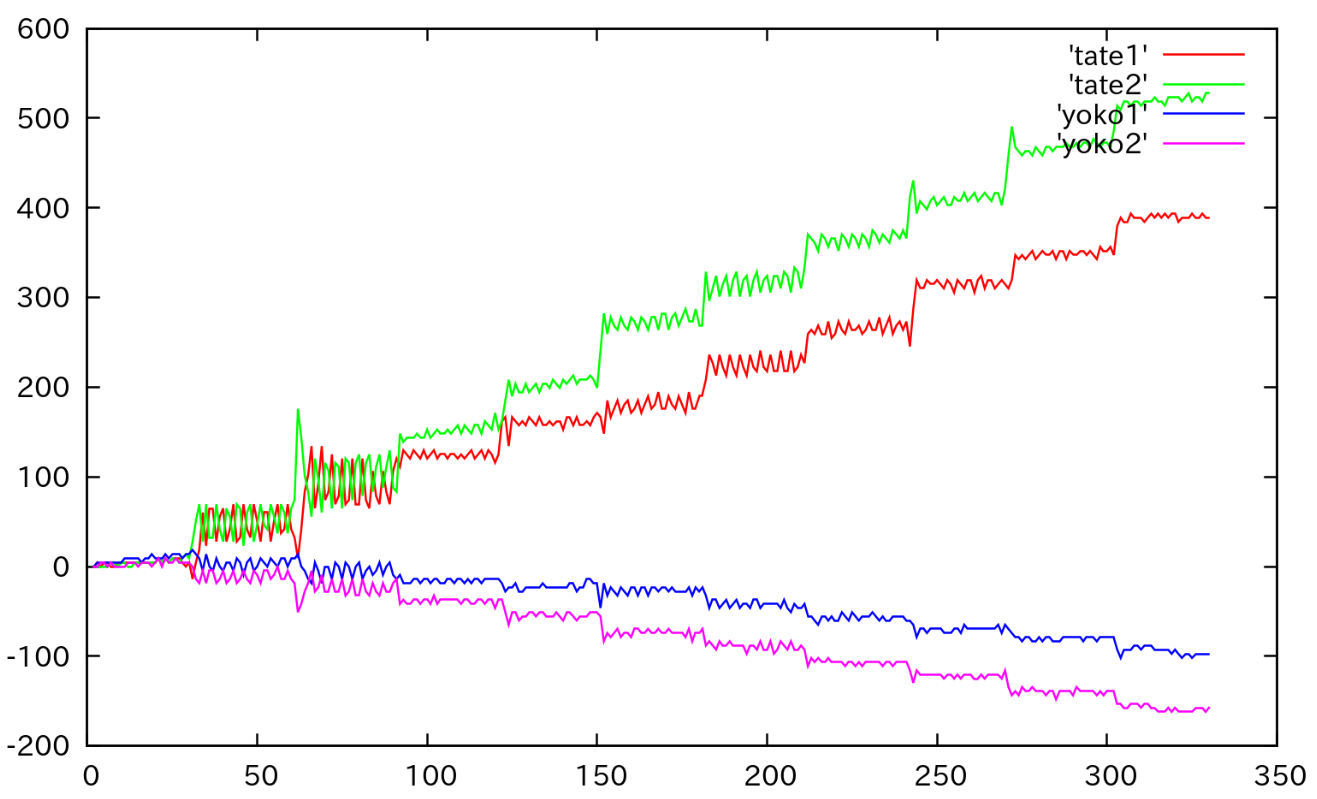

ヤング率

RGD525による11/18の学生実験から算出

yang5.f90

0～30秒ずつの平均	2.739GPa
5～29秒ずつの平均	3.312GPa

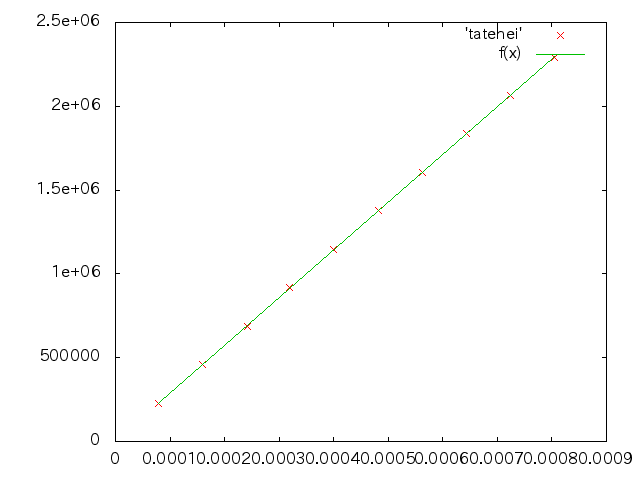

5～29秒の時に平均を取ったときにyang5.f90にミスがあったので修正しました (たぶん1～25秒の平均をとるようになってしまっていたのを修正) yang25.f90。これでヤング率を取り、gnuplotで線形回帰すると、

5～29秒の平均の時

となります。

ヤング率	2.84339e+09
ポアソン比(裏表平均)	-3.12896E-01

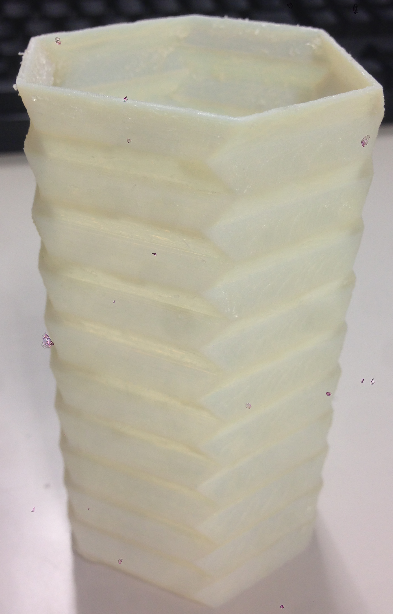

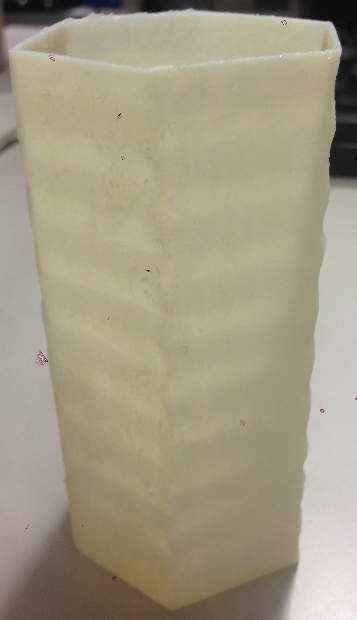

圧縮試験

直径50mm,高さ50mm,厚さ2mmの円筒に20kgの載荷試験。円筒に天板を載せそれにおもりを吊り下げて載荷を行う。荷重はおよそ20kg。衝撃荷重を避ける為に10秒毎に1kgずつ載荷していき、20kgが載荷されてから5分ごとの変位を30分まで取る。その後一度におもりを除荷し、同様に30分間変位の戻りを見る。

RGD525

20kg載荷後

分	0	5	10	15	20	25	30
変位mm	0.25	0.26	0.26	0.27	0.28	0.28	0.28

除荷後

分	0	5	10	15	20	25	30
変位mm	0.10	0.10	0.09	0.09	0.08	0.08	0.07

課題

蛇腹のプログラミングを修正する。 inpファイルをつくるプログラミングを探す。ものづくりセンターの申請。

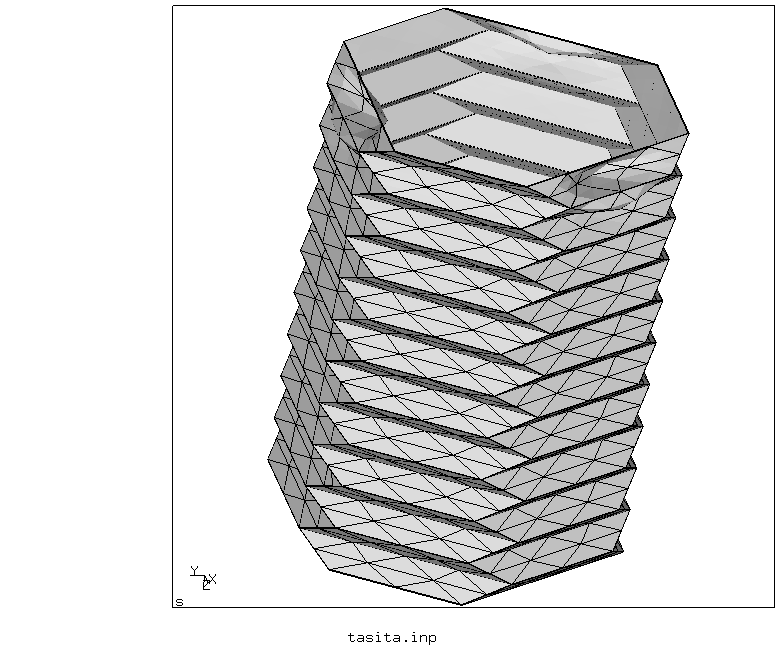

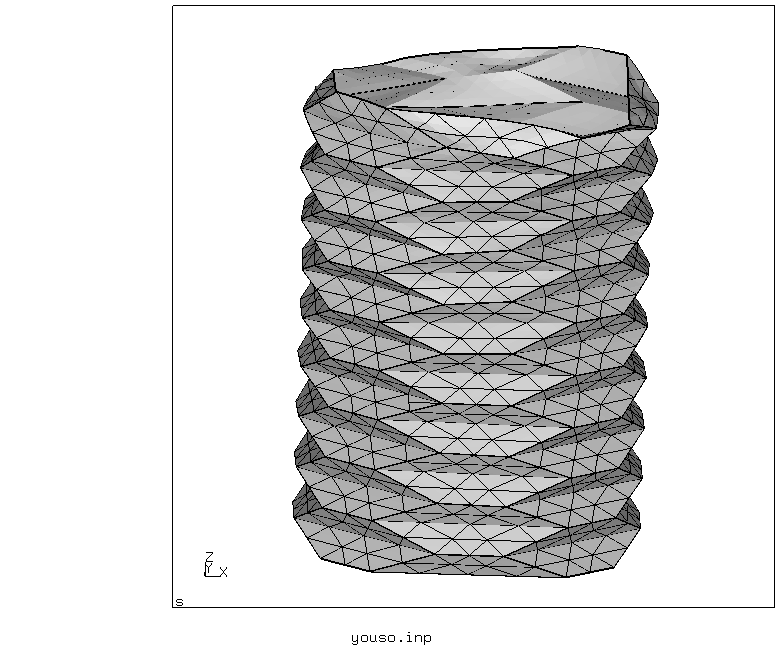

CalculiXによる計算結果

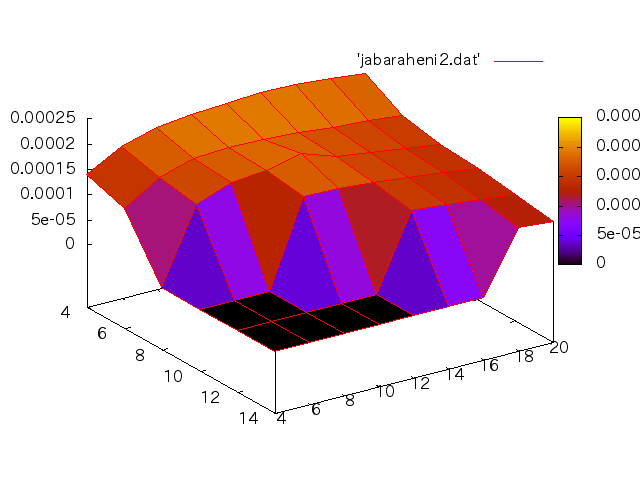

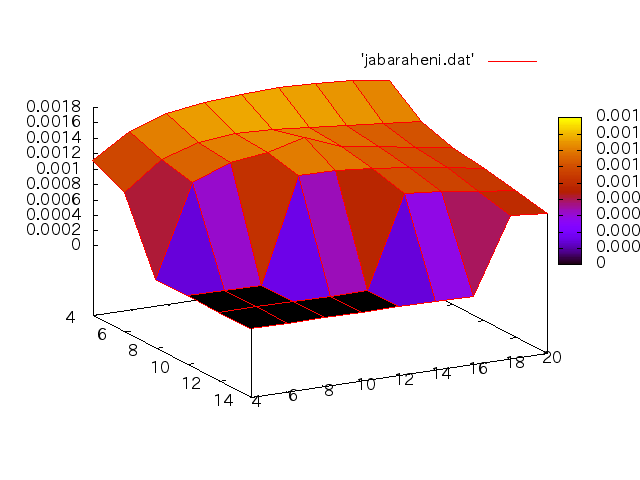

実験と同じように10kgを載荷した際の高さ方向変位をパターン毎に表したもの。１列目が周方向分割数で２列目が高さ方向分割数、３列目が変位

jabaraheni2.dat

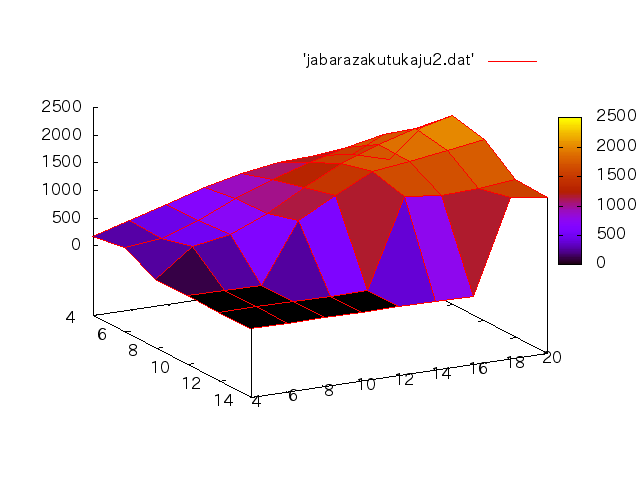

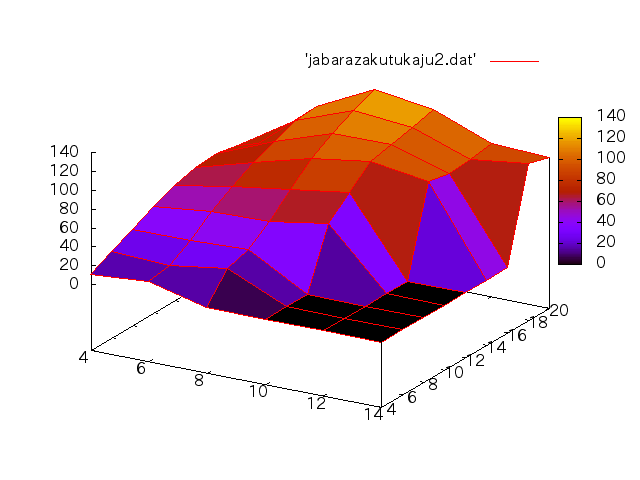

jabarazakutukaju2.dat

座屈荷重３ｄplot

座屈荷重３ｄplot2

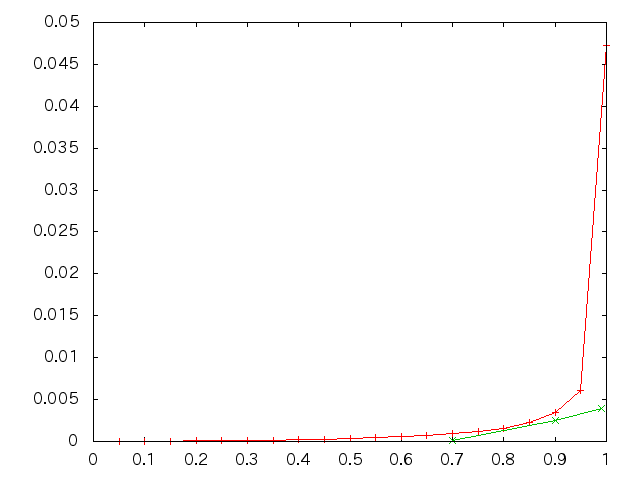

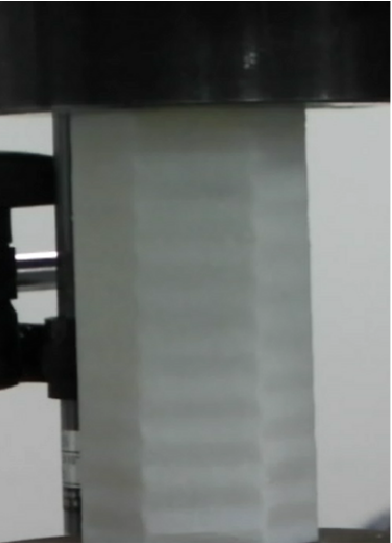

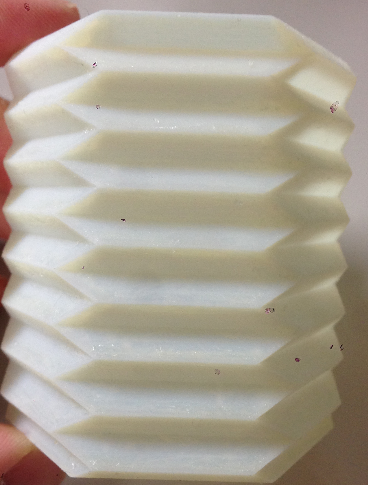

載荷試験

初期高さ0.7

 10kg載荷　初期高さ0.7

経過時間	0分	5分	10分	15分	20分	25分	30分
変位	1.26	1.50	1.61	1.68	1.75	1.80	1.87
除荷	0分	5分	10分	15分	20分	25分	30分
変位	0.07	0.02	0.02	0.02	0.01	0.01	0.01
バネ定数	0.00399

初期高さ0.9

 10kg載荷　初期高さ0.9

経過時間	0分	5分	10分	15分	20分	25分	30分
変位	0.78	0.89	0.93	0.95	0.98	1.00	1.01
除荷	0分	5分	10分	15分	20分	25分	30分
変位	0.07	0.04	0.04	0.03	0.02	0.02	0.01
バネ定数	0.00252

初期高さ0.99

 10kg載荷　初期高さ0.99

経過時間	0分	5分	10分	15分	20分	25分	30分
変位	0.62	0.67	0.68	0.69	0.69	0.70	0.70
除荷	0分	5分	10分	15分	20分	25分	30分
変位	0.15	0.07	0.06	0.03	0.03	0.03	0.02
バネ定数	0.0000106
