---------------------------------------------------------------------- グリーンヒル問題の座屈モーメント理論値=865.281(Nm) 解析値=868.232(Nm) 近い値が解析できた。 ----------------------------------------------------------------------
Yoshiaki GOTO, Xiao-Song LI, Toshihiro KASUGAI and Makoto OBATA: Analysis of Greenhill Problem by a Co-Rotational Method, 構造工学論文集, Vol. 41A, 1995.に、ねじりを受ける円断面のグリーンヒルによる座屈モーメントが書かれています。 $M_{cr}=2.861\frac{\pi}{\ell}EI$ ただし、$I=\frac{\pi r^{4}}{4}$
x軸回りの曲げ試験で測定されるヤング率 ex=206.d9 y軸回りの曲げ試験で測定されるヤング率:ey=ex ねじり試験で測定されるせん断弾性係数:g=1.d0 ell=1.d0 c 断面積:a a=1.5d-4 c x軸(強軸)回りの断面二次モーメント:xi yi=1.25d-9 c y軸(弱軸)回りの断面二次モーメント:yi xi=2.8125d-9 c ねじり定数:ej ej=1.d0 c そりねじり定数:wi wi=1.d0 c write(*,*)' 一発目の弧長を入れて下さい' c read(*,*) r r=eul*0.999d0 c write(*,*)' 増分弧長を入れて下さい' c read(*,*) rn rn=eul*0.1d-5
倍率 | x変位 |
1.17d-3 | -2.332E-11 |
---------------------------------------------------- N-R反復数= 2 det= 2.865d1940 , hu koyuuti: 0 p= 6.35497E+02 PL/EA= 2.05662E-05 Euler= 6.35356E+02 64右 0.000E+00 0.000E+00 -2.057E-05 0.000E+00 0.000E+00 0.000E+00 0.00E+00 ----------------------------------------------------
---------------------------------------------------- N-R反復数= 2 det= -1.886d8092 , hu koyuuti: 1 p= 6.35377E+02 PL/EA= 2.05624E-05 Euler= 6.35356E+02 256右 0.000E+00 0.000E+00 -2.056E-05 0.000E+00 0.000E+00 0.000E+00 0.00E+00 座屈したみでだよ................ ----------------------------------------------------
日付 | 時間帯 | 作業時間 | 内容 | 立会付 |
4月14日 | 13 | 3 | ブラインドタッチ | なし |
4/16 | 13時 | 2 | ブラインドタッチとviの使い方 | なし |
4/21 | 15時 | 3 | ブラインドタッチとプログラミング | なし |
4/24 | 13時 | 3 | ブラインドタッチとプログラミング | なし |
4/26 | 13時 | 2 | ブラインドラッチとプログラミング | nasi |
5/2 | 13時 | 2 | プログラミング | なし |
5/6 | 12時 | 5 | ブラインドタッチ | |
5/7 | 12時 | 3 | プログラミング | |
5/8 | 12時 | 4 | プログラミング | |
5/10 | 12時 | 6 | プログラミングとブラインドタッチ | なし |
5/11 | 12時 | 6 | プログラミングとブラインドタッチ | なし |
5/13 | 12時 | 5 | 四面体メッシュ | |
5/15 | 12時 | 6 | 四面体メッシュ | |
5/16 | 12時 | 7 | 直方体メッシュ | |
5/17 | 12時 | 5 | 直方体メッシュ | |
5/19 | 12時 | 6 | 四面体、直方体メッシュ | |
5/20 | 12時 | 6 | グラフを出力、構造力学 | |
5/21 | 12時 | 7 | グラフを出力、構造力学、ブライドタッチ、四面体 | |
5/22 | 12時 | 5 | 四面体、直方体 | |
5/23 | 12時 | 5 | 構造力学 | |
5/24 | 12時 | 6 | グラフを出力 | |
5/25 | 12時 | 6 | グラフを作成 | |
5/26 | 12時 | 5 | 構造力学、ブラインドタッチ | |
5/27 | 12時 | 3 | 構造力学、ブラインドタッチ | |
5/28 | 12時 | 5 | texでレポートを作成、構造力学 | |
5/29 | 12時 | 3 | texでレポートを作成 | |
5/30 | 12時 | 6 | 構造力学、tex | |
5/31 | 12時 | 6 | 構造力学、tex | |
6/1 | 12時 | 5 | 構造力学、tex | |
6/2 | 12時 | 8 | 構造力学、2物体の構造解析 | |
6/3 | 12時 | 7 | 構造力学 | |
6/4 | 12時 | 6 | 2物体の構造解析 | |
6/5 | 12時 | 6 | 2物体の構造解析 | |
6/6 | 12時 | 5 | 構造力学 | |
6/7 | 12時 | 6 | 2物体の構造解析 | |
6/8 | 12時 | 6 | 2物体の構造解析 | |
6/9 | 12時 | 4 | 構造力学 | |
6/10 | 12時 | 4 | 構造力学 | |
6/11 | 12時 | 4 | 構造力学 | |
6/14 | 12時 | 3 | 構造力学 | |
6/16 | 12時 | 5 | 構造力学 | |
6/17 | 12時 | 4 | 構造力学 | |
6/18 | 12時 | 4 | 構造力学 | |
6/19 | 12時 | 4 | 構造力学 | |
6/20 | 12時 | 3 | 構造力学 | |
6/21 | 12時 | 3 | 構造力学 | |
6/23 | 12時 | 3 | 文献をよんだ | |
6/24 | 12時 | 3 | 先輩の卒論を読んだ | |
6/25 | 12時 | 3 | 先輩の卒論を読んだ | |
6/26 | 12時 | 3 | salomeでモデルを作りPC鋼棒の座屈解析 | |
8/30 | 12時 | 5 | 円形断面の鋼棒のモデルで片持ちバリの座屈荷重を調べる | |
8/31 | 12時 | 4 | 長方形断面で片持ち梁の座屈荷重 | |
9/1 | 12時 | 4 | 円形断面と長方形断面とを比較 | |
9/2 | 12時 | 7 | スライド作成 | |
9/3 | 12時 | 6 | スライド作成 | |
9/4 | 12時 | 6 | スライド作成 | |
10/15 | 12時 | 7 | 円形断面の解析、hari.fとoiraa.fの解析 | |
10/22 | 12時 | 5 | hari.fとoiraa.fの使い方 | |
11/6 | 12時 | 6 | グラフの作成とhari.fとoirra.fの解析 | |
11/7 | 12時 | 6 | 文献を読んだ、グラフを作成した。 | |
11/8 | 12時 | 7 | 文献を読んだ、hari.fを調べた | |
12/17 | 12時 | 3 | 中間スライド | |
12/18 | 12時 | 3 | 中間スライド | |
12/19 | 12時 | 6 | 中間スライド | |
12/20 | 12時 | 7 | 中間スライド | |
12/21 | 12時 | 7 | 中間スライド | |
12/22 | 12時 | 4 | 中間 反省 | |
1/12 | 12 | 8 | 概要書いた | |
1/13 | 12 | 8 | 概要書いた | |
1/14 | 12 | 7 | 概要書いた | |
1/15 | 9 | 12 | 概要書いた、解析、スライド作成 | |
1/16 | 9 | 12 | 概要、解析、スライド | |
1/18 | 19 | 4 | 概要、解析、スライド | |
1/19 | 12 | 9 | 概要、解析、スライド | |
1/20 | 9 | 12 | 概要、解析、スライド | |
1/21 | 12 | 6 | 概要、解析、スライド | |
1/22 | 12 | 9 | 概要、解析、スライド | |
1/26 | 12 | 8 | 概要 | |
1/27 | 12 | 8 | 概要 | |
1/28 | 12 | 7 | 概要 | |
1/29 | 12 | 8 | 概要 | |
1/30 | 12 | 9 | 発表 |

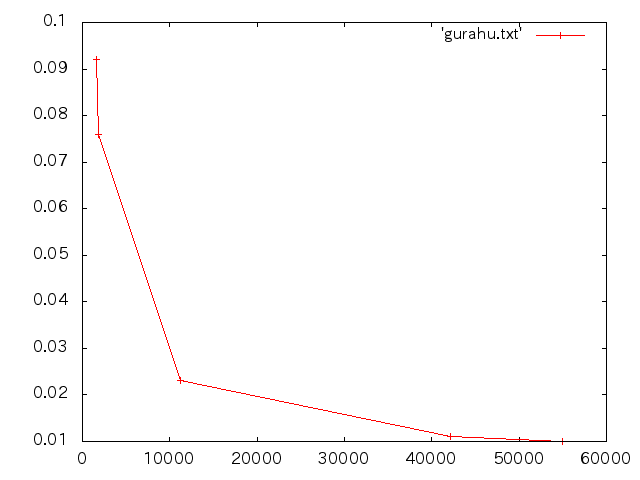

回数 | length | 接点数 | たわみ | 相対誤差 | 理論値 |
1 | 50 | 1573 | 0.1776 | 0.092 | |
2 | 35 | 1778 | 0.1806 | 0.076 | |
3 | 15 | 11231 | 0.1910 | 0.023 | |
4 | 10 | 42188 | 0.1934 | 0.011 | |
5 | 7 | 54917 | 0.1936 | 0.010 | |
0.1936 |
回数 | セグメント | たわみ | 理論値 |
1 | 5 | 3.763E-06 | |
2 | 10 | 6.918E-06 | |
3 | 15 | 8.214E-06 | |
4 | 30 | 9.276E-06 | |
5 | 40 | 9.460E-06 | |
9.793E-06 |

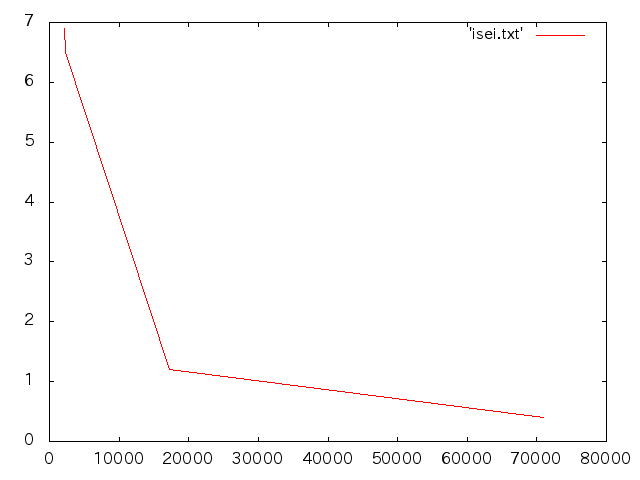

回数 | length | 接点数 | たわみ | 相対誤差 | 直方異性体理論値 |
1 | 50 | 2213 | 3.241 | 6.9 | |
2 | 35 | 2359 | 3.254 | 6.5 | |
3 | 15 | 17245 | 3.441 | 1.2 | |
4 | 10 | 70886 | 3.469 | 0.4 | |
3.483 |
length | 節点数 | 要素数 | たわみ | |
18 | 464 | 1728 | 1.247 |
