上村の修論日誌 - *mentatメモ

後藤資料

断面図
「プレストレスなし節点共有」と「プレストレスあり節点共有してない」
プレストレスありで固定・・・節点共有と節点共有してないの比較
節点共有で固定・・・プレストレスなしとありの比較
プレストレスあり節点共有してないで固定・・・摩擦係数の変化で比較
プレストレスあり節点共有してない摩擦0.4で固定・・・荷重の載荷位置で比較
実験値との比較
軸方向載荷位置からの距離
載荷断面のずれ
剛性率で荷重を分配

mentatオンサイト片持ち(荷重変更前)

基本モデル
鋼板と木材7つで「プレストレスあり節点共有してないモデル」
摩擦係数変化
プレストレス増加
y軸の木材と鋼材のずれ

calculixとmentatの比較

オンサイト片持ちモデルnz
応急橋片持ちモデルnz
メモ

ccx箱型断面片持ち

鋼材のみでオンサイト同寸法断面h2
鋼材と木材で箱型断面h2
鋼材箱型断面h2

鋼材箱型断面h2
応急橋の片持ちモデルh2
オンサイトの片持ちモデルh2
応急橋片持ちモデルnz
オンサイト片持ちモデルnz

salome練習

①b=30×1000,h=5×1000(横長)
②b=20×1000,h=20×1000(正方形)
③b=5×1000,h=30×1000(縦長)
メモ

ccx練習(アクリル板による片持ち梁のたわみと分割数の関係)

①b=30mm,h=5mm(横長)
②b=20mm,h=20mm(正方形)
③b=5mm,h=30mm(縦長)

mentatメモ

非一体化モデルの作り方

インポート

FILE→INPORT→ABAQUS→モデルを選択(この時点では一体化モデル)

プレストレス(面荷重)

BOUNDARY CONDITION→NEW→STRUCTURAL→FACE LOAD→PROPERTIES→PRESSURE、ここに値を入力
プレストレス値の決め方→本来、プレストレスの作用点は片持ち梁の場合、yz面から見れば上部に5箇所、下部に5箇所、裏にも同じようにあるので全部で20箇所ある。yz面から見た上部だけ考えると1箇所にかかるプレストレスは70kN=0.07MNで、これが5箇所あるので合計すると0.35MN。1要素にかかる力を1要素の面積で割ってあげると0.972MN/m2という値が得られる。

鋼板と木材をばらしてくっつける

とりあえず邪魔な矢印を一旦非表示にする、BOUNDARY CONDITIONで適当に境界条件を与える(後で必ず消す)→MESH GENERATION→MOVE→TRANSTLATIONSのxに適当な値を入れる→ELEMENT→離したい要素を選択→黄色になる→右クリック
(2014/5/14追記) ※離れない場合→MESH GENERATION→SUBDIVIDE→DIVISIONS(1,1,1)にして→ELEMENT→EXISTでもう一度やってみる
全部やったら今の逆手順をやることで非一体の状態となる。TRANSTLATIONSのxにはマイナスをつける

荷重

BOUNDARY CONDITION→プログラムの時点では１つの節点に付き0.000203252MN(断面の節点数246)となっているが、非一体化モデルでは一体化モデルより断面の節点が増えるので１つの節点に付き0.000146199MN(断面の節点数342)と与える

摩擦係数を与える

CONTACT→CONTACT BODIES→NEW→DEFORMABLE→PROPERTIES→FRICTION COEFFICIENT

LOADCASESの設定

LOADCASES→STATIC→LOADS→すべての境界条件に必ずチェックを入れる。入れないと反映されない→STEPに1と入力

JOBの設定

JOBS→PROPERTIES→INITIAL LOAD→すべての境界条件に必ずチェックを入れる
JOBS→PROPERTIES→CONTACT CONTROL→TYPE→STICK SLIP
JOBS→PROPERTIES→JOB RESULTS→STREESとTOTAL STRAINを選択
JOBS→RUN

画面の配色

VISUALIZATION→COLORS→COLORMAPで番号を選択

要素が選択できない

VISUALIZATION→PLOT→RESET(下の方)してからREDRAW

節点や要素、境界条件の表示、非表示

VISUALIZATION→PLOT→それぞれのチェックを入れるか外す

ASSUMED STRAIN

GEOMETRIC PROPERTIES→PROPERTIES→ASSUMED STRAIN、ここにチェックを入れると今より正確な値が得られるかも？

結果を保存

モデルを走らせる→Result→open default→画面下のsave
結果を見たい時、走らせる前のモデルを開く→Result→open defaultの画面で保存した結果のファイルを開く
改めて結果を見たい時にわざわざ走らせなくていいので便利

たわみの値をみる

VIEWとかMOVEを駆使して節点番号を調べてから→Result→TOOLS→SHOW NODESで節点番号を入力する

グラフ

書き方

Result→PATH PLOT→NODE PATH→2点選ぶ→選択した点が黄色になる→右クリック→ADD CURVE→ADD CURVE→VARIABLESで縦軸、横軸の順に項目を選択→FIT→完了

節点番号からたわみの値をみる

Result→TOOLS→SHOW NODE→節点番号を入力→下モニターにたわみの値が表示される

モデル画面への戻り方

PATH PLOTの画面でSHOW PATH PLOTをSHOW MODELにする

荷重が反映されない

インポートして境界条件で荷重以外の力(プレストレスとか)を入れた後にLOADCASESのLOADSにチェックを入れないと走らせた後に結果に反映されないので注意

dとE

mentatはEは読み込めるけど、dは読み込めないのでinpファイルなどに注意

幅方向と変位の関係

断面図

荷重は全節点に+y方向に載荷
nz=512
プレストレス(面荷重として1要素に作用させる)=0.972MN/m2

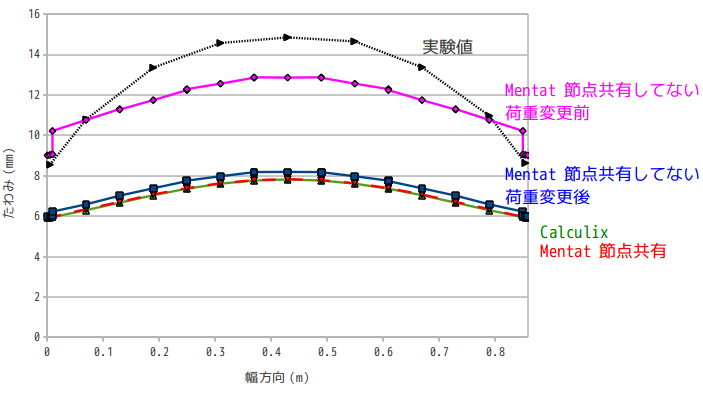

mentat,calculix,実験値

プレストレスあり節点共有してないで固定・・・摩擦係数の変化で比較

プレストレスあり節点共有してない摩擦0.4で固定・・・荷重の載荷位置で比較

幅方向と変位の関係(荷重変更前)

断面図

荷重は全節点に+y方向に載荷
nz=512
プレストレス(面荷重として1要素に作用させる)=0.972MN/m2

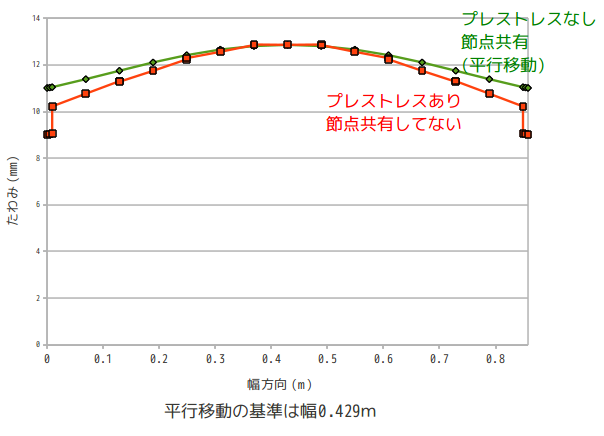

「プレストレスなし節点共有」と「プレストレスあり節点共有してない」

プレストレスなし節点共有①

x(m)	節点番号	変位(m)
0	116964	5.93407E-03
0.045	117477	5.95141E-03
0.009	117990	5.96901E-03
0.069	118503	6.31224E-03
0.129	119016	6.67306E-03
0.189	119529	7.0309E-03
0.249	120042	7.34224E-03
0.309	120555	7.58186E-03
0.369	121068	7.73169E-03
0.429	121581	7.78281E-03
0.489	122094	7.73169E-03
0.549	122607	7.58186E-03
0.609	123120	7.34224E-03
0.669	123633	7.0309E-03
0.729	124146	6.67306E-03
0.789	124659	6.31224E-03
0.849	125172	5.96901E-03
0.8535	125685	5.95141E-03
0.858	126198	5.93407E-03

プレストレスあり節点共有してない①

x(m)	節点番号	変位(m)
0	164159	9.01039E-03
0.045	164160	9.03284E-03
0.009	164673	9.05549E-03
0.069	119529	1.07642E-02
0.129	120042	1.13028E-02
0.189	121068	1.1745E-02
0.249	121581	1.22373E-02
0.309	122607	1.256E-02
0.369	123120	1.28524E-02
0.429	124146	1.28588E-02
0.489	124659	1.28731E-02
0.549	125685	1.25604E-02
0.609	126198	1.22904E-02
0.669	127224	1.17454E-02
0.729	127737	1.12767E-02
0.789	128763	1.07646E-02
0.849	129276	1.02198E-02
0.8535	165699	9.03307E-03
0.858	166212	9.01063E-03

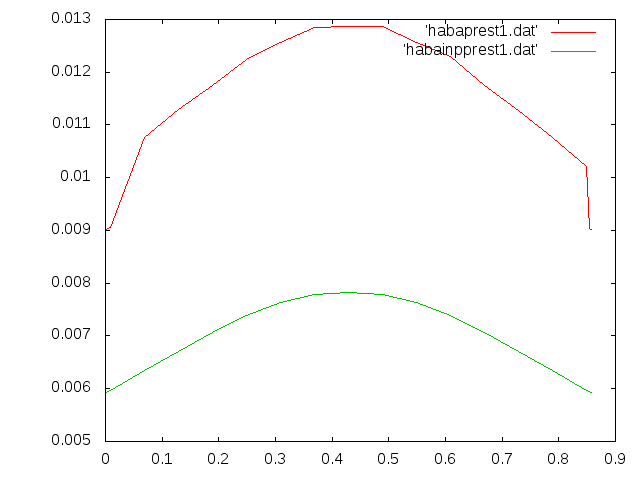

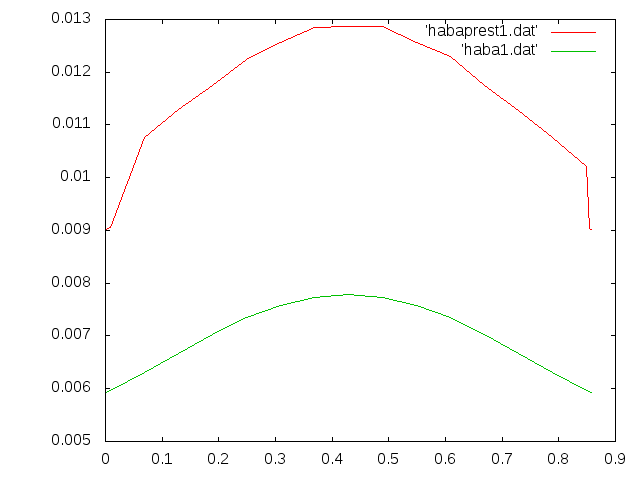

「プレストレスなし節点共有」と「プレストレスあり節点共有してない」の比較①

縦軸:たわみ(m),横軸:幅方向(m)
緑線：プレストレスなし節点共有,赤線：プレストレスあり節点共有してない

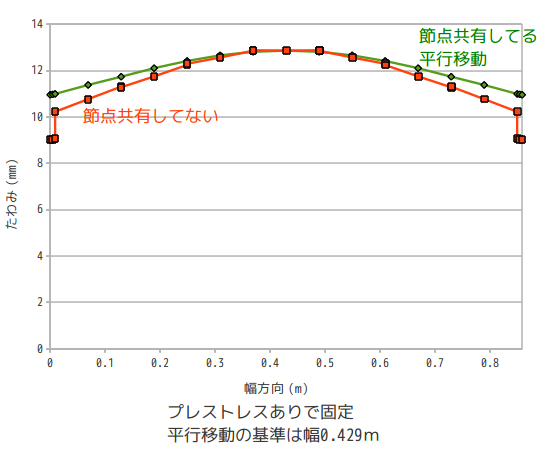

プレストレスありで固定・・・節点共有と節点共有してないの比較

プレストレスあり節点共有①

x(m)	節点番号	変位(m)
0	116964	5.92751E-03
0.045	117477	5.94587E-03
0.009	117990	5.96451E-03
0.069	118503	6.3513E-03
0.129	119016	6.70705E-03
0.189	119529	7.07537E-03
0.249	120042	7.38643E-03
0.309	120555	7.63089E-03
0.369	121068	7.78104E-03
0.429	121581	7.8337E-03
0.489	122094	7.78104E-03
0.549	122607	7.63089E-03
0.609	123120	7.38643E-03
0.669	123633	7.07537E-03
0.729	124146	6.70705E-03
0.789	124659	6.3513E-03
0.849	125172	5.96451E-03
0.8535	125685	5.94587E-03
0.858	126198	5.92751E-03

プレストレスあり節点共有してない①

x(m)	節点番号	変位(m)
0	164159	9.01039E-03
0.045	164160	9.03284E-03
0.009	164673	9.05549E-03
0.069	119529	1.07642E-02
0.129	120042	1.13028E-02
0.189	121068	1.1745E-02
0.249	121581	1.22373E-02
0.309	122607	1.256E-02
0.369	123120	1.28524E-02
0.429	124146	1.28588E-02
0.489	124659	1.28731E-02
0.549	125685	1.25604E-02
0.609	126198	1.22904E-02
0.669	127224	1.17454E-02
0.729	127737	1.12767E-02
0.789	128763	1.07646E-02
0.849	129276	1.02198E-02
0.8535	165699	9.03307E-03
0.858	166212	9.01063E-03

プレストレスありで固定、節点共有と節点共有してないの比較①

縦軸:たわみ(m),横軸:幅方向(m)
緑線：節点共有,赤線：節点共有してない

節点共有で固定・・・プレストレスなしとありの比較

プレストレスなし節点共有①

x(m)	節点番号	変位(m)
0	116964	5.93407E-03
0.045	117477	5.95141E-03
0.009	117990	5.96901E-03
0.069	118503	6.31224E-03
0.129	119016	6.67306E-03
0.189	119529	7.0309E-03
0.249	120042	7.34224E-03
0.309	120555	7.58186E-03
0.369	121068	7.73169E-03
0.429	121581	7.78281E-03
0.489	122094	7.73169E-03
0.549	122607	7.58186E-03
0.609	123120	7.34224E-03
0.669	123633	7.0309E-03
0.729	124146	6.67306E-03
0.789	124659	6.31224E-03
0.849	125172	5.96901E-03
0.8535	125685	5.95141E-03
0.858	126198	5.93407E-03

プレストレスあり節点共有①

x(m)	節点番号	変位(m)
0	116964	5.92751E-03
0.045	117477	5.94587E-03
0.009	117990	5.96451E-03
0.069	118503	6.3513E-03
0.129	119016	6.70705E-03
0.189	119529	7.07537E-03
0.249	120042	7.38643E-03
0.309	120555	7.63089E-03
0.369	121068	7.78104E-03
0.429	121581	7.8337E-03
0.489	122094	7.78104E-03
0.549	122607	7.63089E-03
0.609	123120	7.38643E-03
0.669	123633	7.07537E-03
0.729	124146	6.70705E-03
0.789	124659	6.3513E-03
0.849	125172	5.96451E-03
0.8535	125685	5.94587E-03
0.858	126198	5.92751E-03

節点共有で固定・・・プレストレスなしとありの比較①

縦軸:たわみ(m),横軸:幅方向(m)
赤線：プレストレスなし,緑線：プレストレスあり

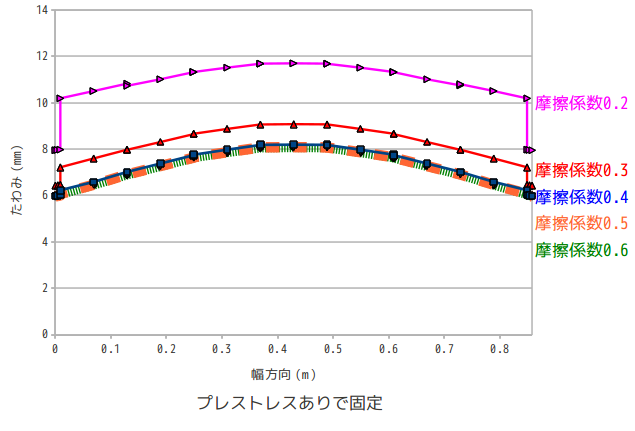

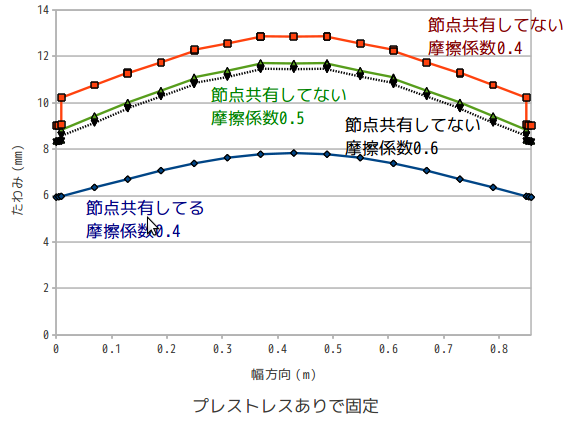

プレストレスあり節点共有してないで固定・・・摩擦係数の変化で比較

摩擦係数0.4～0.6の比較

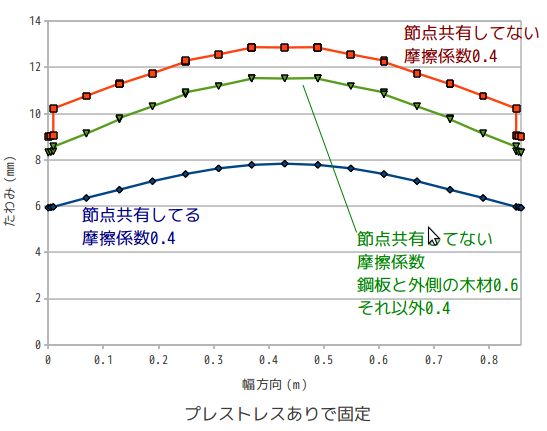

「摩擦係数0.4」と「鋼板と外側の木材0.6、それ以外0.4」の比較

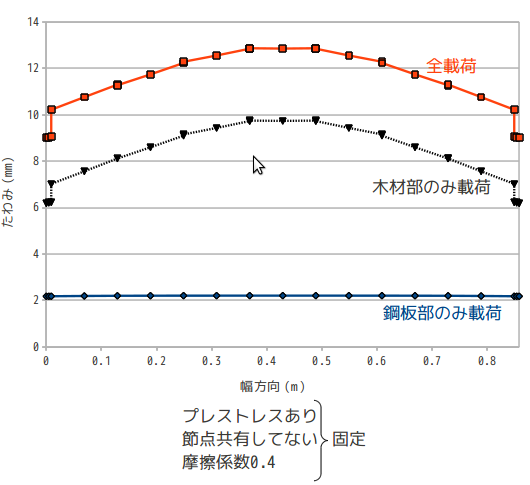

プレストレスあり節点共有してない摩擦0.4で固定・・・荷重の載荷位置で比較

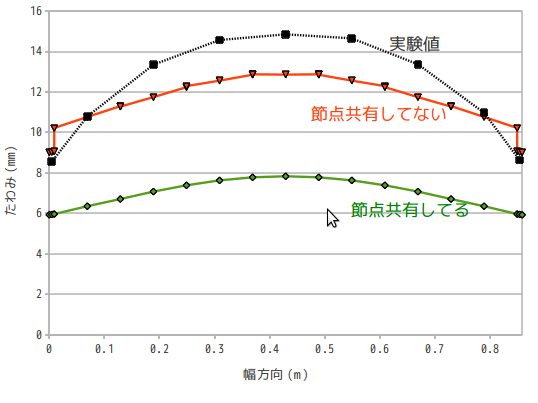

実験値との比較

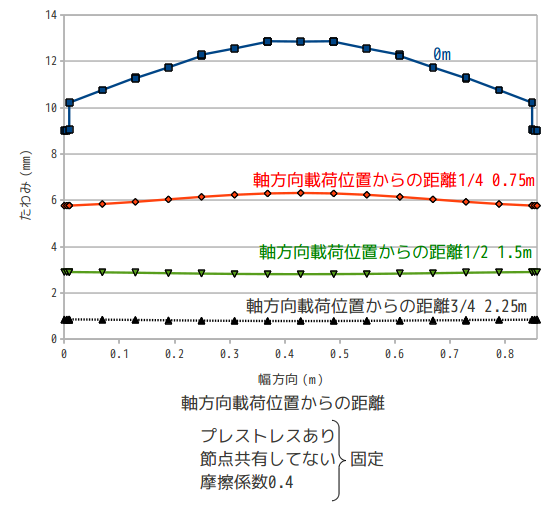

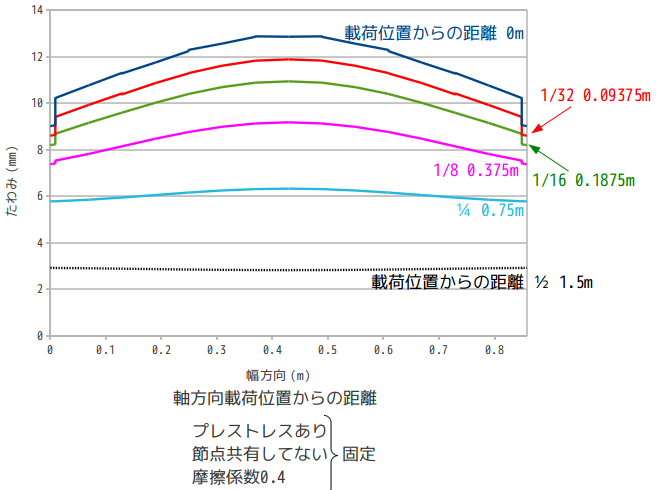

軸方向載荷位置からの距離

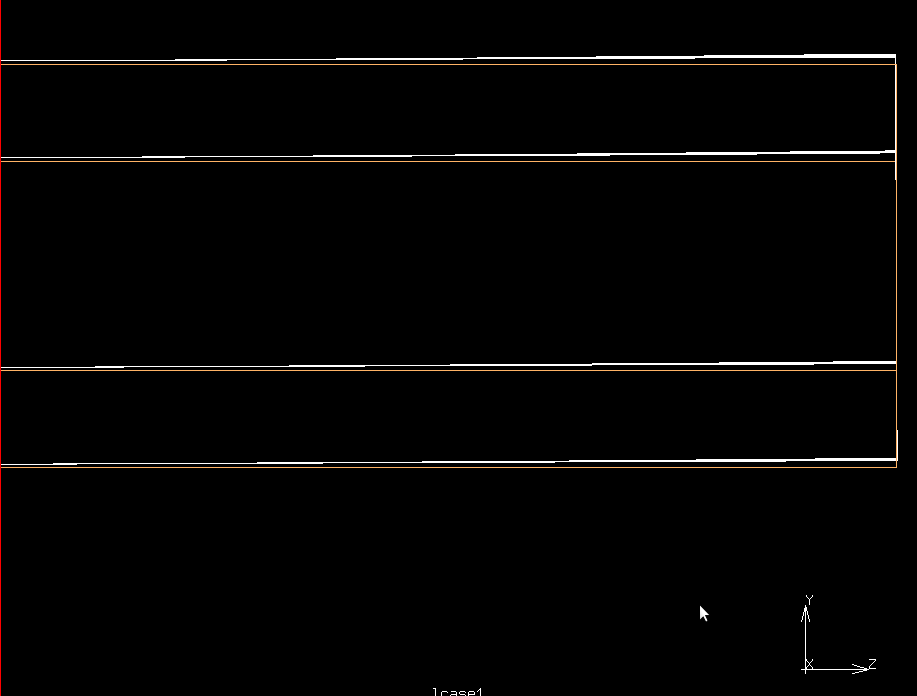

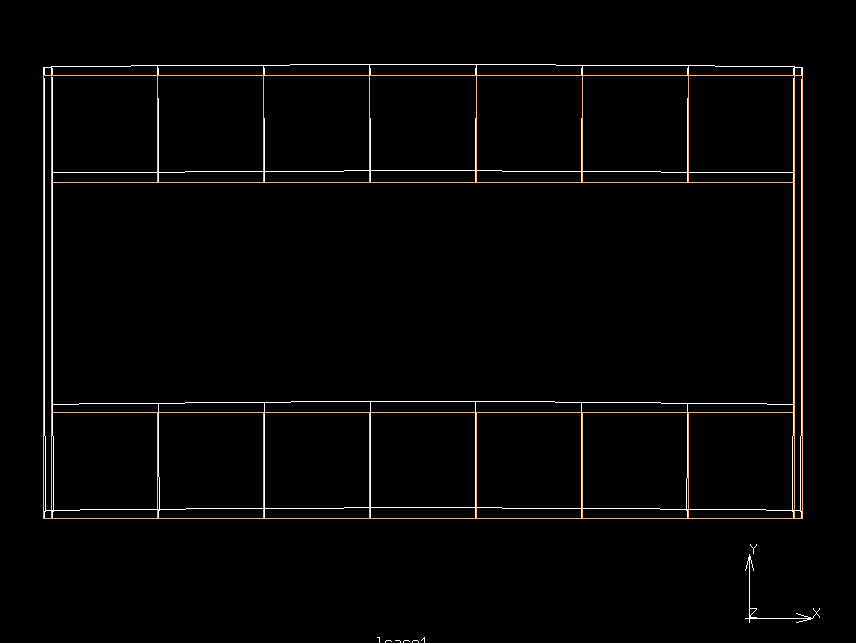

載荷断面のずれ

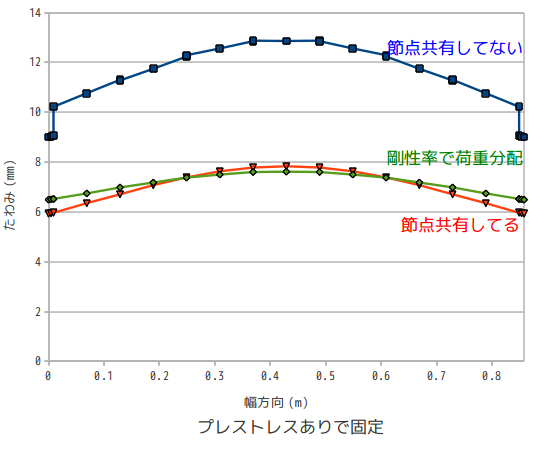

剛性率で荷重を分配

mentatオンサイト片持ち(荷重変更前)

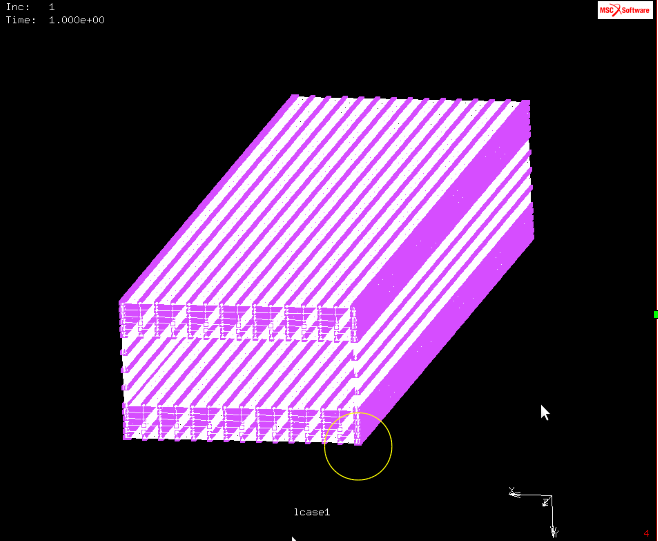

基本モデル

nz=512

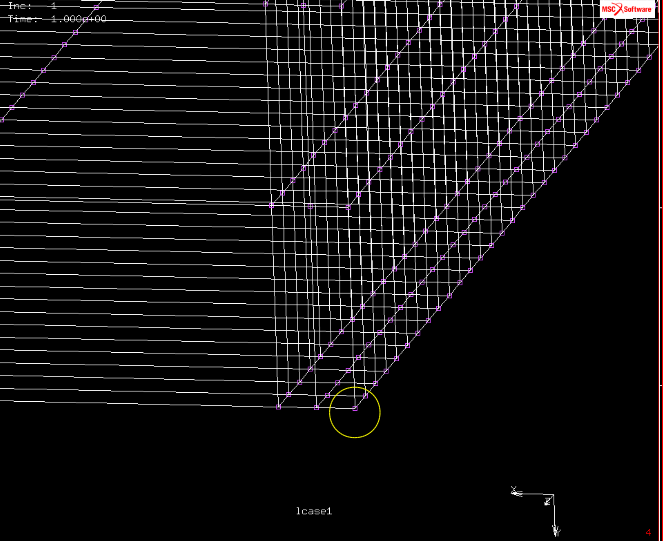

たわみは図の丸の中の節点に着目

プレストレス値の決め方→本来、プレストレスの作用点は片持ち梁の場合、yz面から見れば上部に5箇所、下部に5箇所、裏にも同じようにあるので全部で20箇所ある。yz面から見た上部だけ考えると1箇所にかかるプレストレスは70kN=0.07MNで、これが5箇所あるので合計すると0.35MN。1要素にかかる力を1要素の面積で割ってあげると0.972MN/m2という値が得られる。

鋼板と木材7つで「プレストレスあり節点共有してないモデル」

プレストレス(面荷重として1要素に作用させる)=0.972MN/m2
摩擦係数0.4

nz	たわみ(m)
2	2.72708E-03
4	5.51223E-03
8	7.56682E-03
16	8.63039E-03
32	8.94803E-03
64	8.97923E-03
128	8.99812E-03
256	9.008E-03
512	9.01039E-03
ティモシェンコ理論値	6.5039E-03

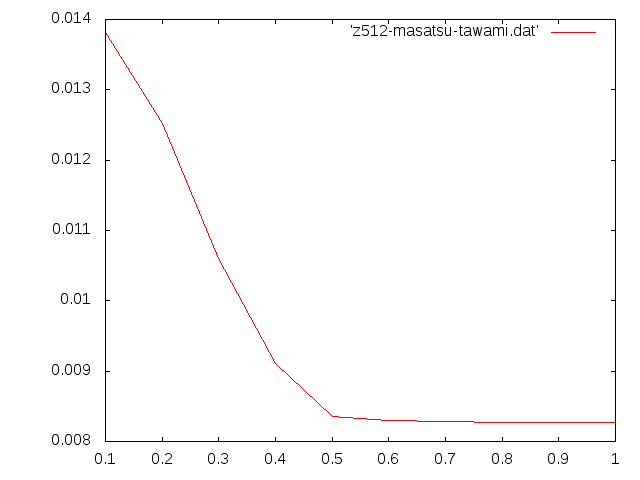

摩擦係数変化

プレストレス(面荷重として1要素に作用させる)=0.972MN/m2
nz=512と固定

摩擦係数	たわみ(m)
0.1	1.38173E-02
0.2	1.25279E-02
0.3	1.05951E-02
0.4	9.1039E-03
0.5	8.351E-03
0.6	8.29841E-03
0.7	8.28136E-03
0.8	8.2726E-03
0.9	8.26692E-03
1.0	8.26351E-03
ティモシェンコ理論値	6.5039E-03

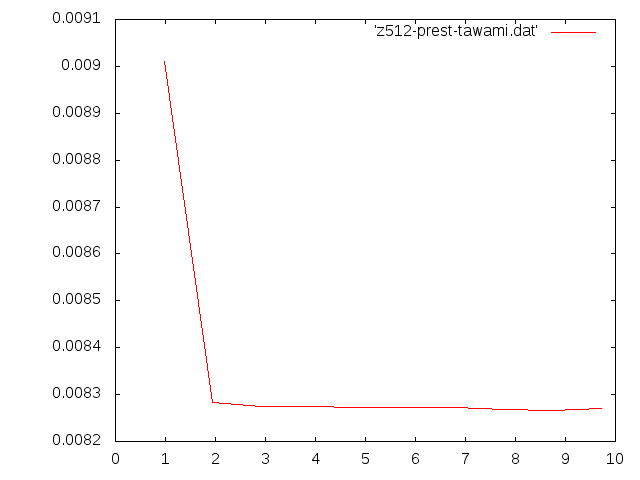

プレストレス増加

プレストレス(面荷重として1要素に作用させる)=0.972MN/m2からスタート
nz=512と固定

プレストレス	たわみ(m)
0.972	9.01039E-03
1.944	8.28327E-03
2.916	8.2756E-03
3.888	8.27361E-03
4.860	8.27333E-03
5.832	8.27228E-03
6.804	8.27153E-03
7.776	8.26901E-03
8.748	8.26702E-03
9.72	8.26932E-03
ティモシェンコ理論値	6.5039E-03

y軸の木材と鋼材のずれ

プレストレス(面荷重として1要素に作用させる)=0.972MN/m2
摩擦係数0.4
木材のたわみ-鋼材のたわみ=y軸のずれ

nz	木材のたわみ	鋼材のたわみ	y軸のずれ
8	7.82207E-03	7.62147E-03	2.006E-04
16	9.53532E-03	8.67183E-03	8.6349E-04
32	1.01726E-02	8.99021E-03	1.18239E-03
64	1.01163E-02	9.02652E-03	1.08978E-03
128	1.01633E-02	9.4423E-03	1.11907E-03
256	1.02131E-02	9.05331E-03	1.15979E-03
512	1.02193E-02	9.05549E-03	1.16381E-03

nz=2,4にずれは生じなかった

calculixとmentatの比較

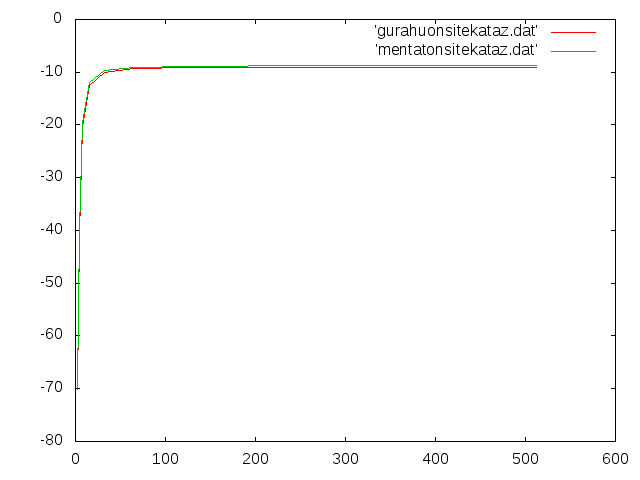

オンサイト片持ちモデルnz

calculix			mentat
nz	たわみ(m)	相対誤差(%)	nz	たわみ(m)	相対誤差(%)
2	1.9384E-03	-70.196	2	1.96586E-03	-69.774
4	3.8697E-03	-40.502	4	3.92026E-03	-39.724
8	5.1826E-03	-20.316	8	5.23379E-03	-19.528
16	5.6916E-03	-12.489	16	5.72900E-03	-11.914
32	5.8493E-03	-10.065	32	5.87586E-03	-9.6564
64	5.8966E-03	-9.3375	64	5.91727E-03	-9.0197
128	5.9114E-03	-9.1099	128	5.92927E-03	-8.8352
256	5.9163E-03	-9.0346	256	5.63293E-03	-8.7789
512	5.9180E-03	-9.0084	512	5.93407E-03	-8.7614
理論値	6.5039E-03

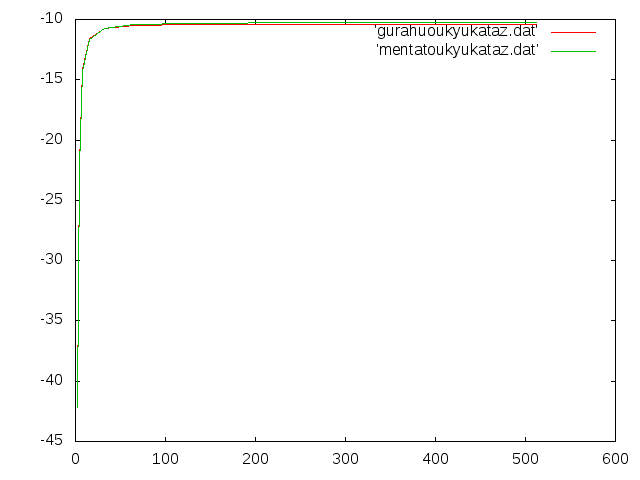

応急橋片持ちモデルnz

calculix			mentat
nz	たわみ(m)	相対誤差(%)	nz	たわみ(m)	相対誤差(%)
2	3.5446E-03	-41.992	2	3.53074E-03	-41.218
4	4.7644E-03	-22.029	4	4.74686E-03	-22.316
8	5.2480E-03	-14.115	8	5.23509E-03	-14.326
16	5.4036E-03	-11.569	16	5.39752E-03	-11.668
32	5.4524E-03	-10.770	32	5.45215E-03	-10.774
64	5.4686E-03	-10.505	64	5.47177E-03	-10.453
128	5.4742E-03	-10.413	128	5.47965E-03	-10.324
256	5.4758E-03	-10.387	256	5.48277E-03	-10.273
512	5.4736E-03	-10.379	512	5.48378E-03	-10.256
理論値	6.1105E-03

メモ

インポート後、mentat解析時にjob Resultでstressとtotal strain?にチェックをいれてはしらせた。(13/6/28)
mentatはEは読み込めるけど、dは読み込めないのでinpファイルなどに注意。(13/6/28)

ccx箱型断面片持ち

鋼材のみでオンサイト同寸法断面h2

b1=0.84m,b2=0.009m
h1=0.12m,h2=0.24mから0.04m刻みで1.00mまで増加させた
オンサイトのh2初期値=0.5m
厚さはオンサイトと同じ寸法

h2(m)	相対誤差(%)
2.80000E-01	-2.91321E+01
3.20000E-01	-2.70221E+01
3.60000E-01	-2.53371E+01
4.00000E-01	-2.38924E+01
4.40000E-01	-2.26134E+01
4.80000E-01	-2.14579E+01
5.20000E-01	-2.03999E+01
5.60000E-01	-1.94169E+01
6.00000E-01	-1.84997E+01
6.40000E-01	-1.76312E+01
6.80000E-01	-1.68089E+01
7.20000E-01	-1.60234E+01
7.60000E-01	-1.52692E+01
8.00000E-01	-1.45412E+01
8.40000E-01	-1.38387E+01
8.80000E-01	-1.31560E+01
9.20000E-01	-1.24906E+01
9.60000E-01	-1.18417E+01
1.00000E+00	-1.12070E+01

相対誤差と高さh2の関係

縦軸:相対誤差,横軸:h2(m)

鋼材と木材で箱型断面h2

b1=0.84m,b2=0.009m
h1=0.009m,h2=0.18mから0.05m刻みで1.018mまで増加させた
オンサイトのh2初期値=0.5m
厚さは全て同じ

h2(m)	相対誤差(%)
6.80000E-02	-9.16908E+01
1.18000E-01	-8.69721E+01
1.68000E-01	-8.20985E+01
2.18000E-01	-7.72230E+01
2.68000E-01	-7.24022E+01
3.18000E-01	-6.76740E+01
3.68000E-01	-6.30595E+01
4.18000E-01	-5.85704E+01
4.68000E-01	-5.42178E+01
5.18000E-01	-5.00031E+01
5.68000E-01	-4.59331E+01
6.18000E-01	-4.20035E+01
6.68000E-01	-3.82223E+01
7.18000E-01	-3.45813E+01
7.68000E-01	-3.10793E+01
8.18000E-01	-2.77155E+01
8.68000E-01	-2.44874E+01
9.18000E-01	-2.13888E+01
9.68000E-01	-1.84182E+01
1.01800E+00	-1.55690E+01

相対誤差と高さh2の関係

縦軸:相対誤差,横軸:h2(m)

鋼材箱型断面h2

b1=0.84m,b2=0.009m
h1=0.009m,h2=0.18mから0.05m刻みで増加させた
オンサイトのh2初期値=0.5m

h2(m)	相対誤差(%)
6.80000E-02	-5.45343E+00
1.18000E-01	-3.88840E+00
1.68000E-01	-3.48379E+00
2.18000E-01	-3.25848E+00
2.68000E-01	-3.06076E+00
3.18000E-01	-2.86775E+00
3.68000E-01	-2.66288E+00
4.18000E-01	-2.44449E+00
4.68000E-01	-2.20650E+00
5.18000E-01	-1.95315E+00
5.68000E-01	-1.67852E+00
6.18000E-01	-1.38560E+00
6.68000E-01	-1.06950E+00
7.18000E-01	-7.40961E-01
7.68000E-01	-3.85094E-01
8.18000E-01	-1.02293E-02
8.68000E-01	3.84346E-01
9.18000E-01	7.99488E-01

相対誤差と高さh2の関係

縦軸:相対誤差,横軸:h2(m)

ccx

鋼材箱型断面h2

cowperb=0.849(m)
厚さ=9.0E-03(m)

ティモシェンコ理論値とfortran calculixの比較

赤線:ティモシェンコ,緑線:fortran calculix

縦軸:たわみ(m),横軸:h2(m)

相対誤差とたわみ

縦軸:相対誤差,横軸:h2(m)

h2(m)	相対誤差(%)
6.80000E-02	-5.45343E+00
1.18000E-01	-3.88840E+00
1.68000E-01	-3.48379E+00
2.18000E-01	-3.25848E+00
2.68000E-01	-3.06076E+00
3.18000E-01	-2.86775E+00
3.68000E-01	-2.66288E+00
4.18000E-01	-2.44449E+00
4.68000E-01	-2.20650E+00
5.18000E-01	-1.95315E+00
5.68000E-01	-1.67852E+00
6.18000E-01	-1.38560E+00
6.68000E-01	-1.06950E+00
7.18000E-01	-7.40961E-01
7.68000E-01	-3.85094E-01
8.18000E-01	-1.02293E-02
8.68000E-01	3.84346E-01
9.18000E-01	7.99488E-01

応急橋の片持ちモデルh2

nz=512で固定、桁高=0.3～0.9mmまで

h2(m)	たわみ(m)
0.3	1.2162E-02
0.4	6.7682E-03
0.5	4.5888E-03
0.6	3.4692E-03
0.7	2.8055E-03
0.8	2.3735E-03
0.9	2.0733E-03

オンサイトの片持ちモデルh2

nz=512で固定、桁高=0.3～0.9mまで

h2(m)	たわみ(m)
0.3	2.4269E-02
0.4	1.0855E-02
0.5	5.9180E-03
0.6	3.6444E-03
0.7	2.4355E-03
0.8	1.7259E-03
0.9	1.2785E-03

応急橋片持ちモデルnz

nz	たわみ(m)	相対誤差(%)
2	3.5446E-03	-41.992
4	4.7644E-03	-22.029
8	5.2480E-03	-14.115
16	5.4036E-03	-11.569
32	5.4524E-03	-10.770
64	5.4686E-03	-10.505
128	5.4742E-03	-10.413
256	5.4758E-03	-10.387
512	5.4736E-03	-10.379
理論値	6.1105E-03

相対誤差と分割数の関係

オンサイト片持ちモデルnz

nz	たわみ(m)	相対誤差(%)
2	1.9384E-03	-70.196
4	3.8697E-03	-40.502
8	5.1826E-03	-20.316
16	5.6916E-03	-12.489
32	5.8493E-03	-10.065
64	5.8966E-03	-9.3375
128	5.9114E-03	-9.1099
256	5.9163E-03	-9.0346
512	5.9180E-03	-9.0084
理論値	6.5039E-03

相対誤差と分割数の関係

salome練習

梁断面は横長,正方形,縦長
スパンell=200×1000
荷重P=10N
ヤング率E=3GPa,ポアソン比ν=0.3

①b=30×1000,h=5×1000(横長)

理論値=2.8458E-02m

length	要素数	たわみ(m)	相対誤差(%)
20000	398	1.5654E-03	-96.488
15000	514	3.5413E-03	-87.531
10000	1256	6.5277E-03	-77.015
5000	5304	1.0370E-02	-63.486
2500	21767	1.7528E-02	-38.282
1200	173811	2.5647E-02	-9.6937
1000	176011	2.5657E-02	-9.6585
800	184862	2.5674E-02	-9.5986

相対誤差と要素数の関係

②b=20×1000,h=20×1000(正方形)

理論値=6.7187E-04m

length	要素数	たわみ(m)	相対誤差(%)
20000	373	3.5819E-04	-46.688
15000	584	4.0795E-04	-39.281
10000	1761	5.1320E-04	-23.616
5000	8128	5.9328E-04	-11.697
2500	41234	6.2908E-04	-6.3688
1200	190758	6.5535E-04	-2.4588
1000	343661	6.6252E-04	-1.3916
800	389934	6.6245E-04	-1.4021

相対誤差と要素数の関係

③b=5×1000,h=30×1000(縦長)

理論値=8.0487E-04m

length	要素数	たわみ(m)	相対誤差(%)
20000	380	5.1029E-04	-36.600
15000	482	5.8365E-04	-27.485
10000	1226	7.2589E-04	-9.8128
5000	5229	7.7913E-04	-3.1980
2500	21510	7.9245E-04	-1.5431
1200	149064	7.9837E-04	-0.8758
1000	150875	7.9834E-04	-0.81131
800	157030	7.9845E-04	0.79764

相対誤差と要素数の関係

メモ

モデルにかかわらずlenghを小さくしていくたびに理論値に近づいていく傾向があるが、断面が正方形と縦長の場合、lengthとたわみの関係のみに着目するとlengh1000のとき前後とのたわみの大小関係？がおかしくなっている。もしかしたらモデルの形、節点数や要素数と関係があるのかも(13/6/15)
グラフにしてみるとあまり気にならない？(13/6/17)

ccx練習(アクリル板による片持ち梁のたわみと分割数の関係)

梁断面は横長,正方形,縦長の3種
スパンell=200mm
荷重P=10N
ヤング率E=3GPa,ポアソン比ν=0.3
nx=10,ny=20で固定,nzを10～500まで

①b=30mm,h=5mm(横長)

理論値=28.458mm(せん断たわみも考慮)

②b=20mm,h=20mm(正方形)

理論値=0.67187mm(せん断たわみも考慮)

縦軸：たわみ(mm),横軸：nz

③b=5mm,h=30mm(縦長)

理論値=0.80487mm(せん断たわみも考慮)

縦軸：たわみ(mm),横軸：nz

(13/6/5)

上村の修論日誌 - *mentatメモ

目次

mentatメモ

非一体化モデルの作り方

インポート

プレストレス(面荷重)

鋼板と木材をばらしてくっつける

荷重

摩擦係数を与える

LOADCASESの設定

JOBの設定

画面の配色

要素が選択できない

節点や要素、境界条件の表示、非表示

ASSUMED STRAIN

結果を保存

たわみの値をみる

グラフ

書き方

節点番号からたわみの値をみる

モデル画面への戻り方

荷重が反映されない

dとE

幅方向と変位の関係

断面図

mentat,calculix,実験値

プレストレスあり節点共有してないで固定・・・摩擦係数の変化で比較

プレストレスあり節点共有してない摩擦0.4で固定・・・荷重の載荷位置で比較

幅方向と変位の関係(荷重変更前)

断面図

「プレストレスなし節点共有」と「プレストレスあり節点共有してない」

プレストレスありで固定・・・節点共有と節点共有してないの比較

節点共有で固定・・・プレストレスなしとありの比較

プレストレスあり節点共有してないで固定・・・摩擦係数の変化で比較

プレストレスあり節点共有してない摩擦0.4で固定・・・荷重の載荷位置で比較

実験値との比較

軸方向載荷位置からの距離

載荷断面のずれ

剛性率で荷重を分配

mentatオンサイト片持ち(荷重変更前)

基本モデル

鋼板と木材7つで「プレストレスあり節点共有してないモデル」

摩擦係数変化

プレストレス増加

y軸の木材と鋼材のずれ

calculixとmentatの比較

オンサイト片持ちモデルnz

応急橋片持ちモデルnz

メモ

ccx箱型断面片持ち

鋼材のみでオンサイト同寸法断面h2

鋼材と木材で箱型断面h2

鋼材箱型断面h2

ccx

鋼材箱型断面h2

応急橋の片持ちモデルh2

オンサイトの片持ちモデルh2

応急橋片持ちモデルnz

オンサイト片持ちモデルnz

salome練習

①b=30×1000,h=5×1000(横長)

②b=20×1000,h=20×1000(正方形)

③b=5×1000,h=30×1000(縦長)

メモ

ccx練習(アクリル板による片持ち梁のたわみと分割数の関係)

①b=30mm,h=5mm(横長)

②b=20mm,h=20mm(正方形)

③b=5mm,h=30mm(縦長)
