卒論日誌
| 日付 | 時間帯 | 作業内容 |
| 4/11 | 13:00〜16:00 | タイピング練習と日誌制作 |
| 4/15 | 15:00〜16:00 | タイピング練習 |
| 4/17 | 10:00〜19:00 | タイピング練習 |
| 4/18 | 12:00〜20:00 | タイピング練習 |
| 4/21 | 15:00〜21:00 | タイピング練習 |
| 4/26 | 9:00〜17:00 | タイピング練習 |
| 5/19 | 13:00〜16:30 | フォートラン課題 |
| 6/1 | 14:30〜16:30 | ccx |
| 6/15 | 14:30〜17:30 | サロメ |
| 6/16 | 14:30〜2:00 | サロメ課題 |
| 6/17 | 15:00〜20:00 | 課題 |
| 6/23 | 14:00〜18:00 | 課題 |
| 6/30 | 13:00〜19:00 | 課題 |
| 7/2 | 16:00〜22:00 | オンサイト橋の計算 |
| 7/7 | 15:00〜17:00 | 課題 |
| 9/20 | 14:00〜20:00 | オンサイト橋の計算 |
| 9/21 | 14:00〜24:00 | プログラムによる数値計算 |
| 9/26 | 15:00〜22:00 | オンサイト橋の計算 |
| 9/30 | 11:00〜22:00 | 橋の製作 |
| 10/1 | 13:00〜21:00 | 橋の製作 |
| 10/10 | 22:00〜24:00 | 工作 |
| 10/11 | 12:00〜17:00 | 工作 |
| 10/13 | 16:00〜19:00 | 工作 |
| 10/20 | 22:00〜28:00 | 数値計算 |
| 10/22 | 14:00〜24:00 | 数値計算 |
| 11/1 | 12:00〜22:00 | ヤング率調べ |
| 11/2 | 17;00〜27:00 | ヤング率調べ |
| 11/3 | 16:00〜24:00 | ヤング率調べ |
| 11/5 | 13:00〜23:00 | 角材の曲げ試験 |
| 11/6 | 10:00〜22:00 | 角材の曲げ試験 |
| 11/8 | 14:00〜22:00 | 角材のヤング率計算 |
| 11/9 | 13:00〜23:00 | 角材のヤング率計算 |
| 11/10 | 9:00〜17:00 | 角材のヤング率計算 |
| 11:15 | 12:00〜18:00 | 文献読み |
| 11/16 | 13:30〜17:00 | 文献 |
| 11/19 | 14:30〜19:00 | 数値計算 |
| 11/21 | 12:30〜20:00 | 再実験 |
| 11/22 | 13:00〜24:00 | 数値計算 |
| 11/23 | 11:00〜19:30 | 数値計算 |
| 11/26 | 14:00〜20:00 | 工作 |
| 12/9 | 12:00〜16:00 | 工作 |
| 12/10 | 13:00〜22:00 | 工作 |
| 12/11 | 14:00〜16:00 | 工作 |
| 12/12 | 14:00〜16:30 | 工作 |
| 12/13 | 15:00〜20:00 | 応急橋完成 |
| 12/14 | 14:00〜21:00 | 微調整 |
| 12/15 | 16:00〜20:00 | 理論値求め |
| 12/16 | 14:00〜22:30 | 応急橋＆1/10モデルのせん断たわみグラフ作成 |
| 12/17 | 12:00〜19:00 | 買い物＆もろもろ |
| 12/19 | 12:00〜16:30 | 中間発表用スライド作成 |
| 12/19 | 22:00〜25:00 | 中間発表用スライド作成 |
| 12/20 | 13:00〜24:00 | 実験装置作成 |
| 12/21 | 13:30〜24:00 | 応急橋の微調整 |
| 12/22 | 14:00〜24:00 | 木材のヤング率測定 |
| 12/23 | 12:00〜23:00 | 木材のヤング率測定 |
| 12/24 | 10:30〜17:00 | 橋のたわみ実験 |
| 12/25 | 10:00〜26:00 | 実験結果のまとめ、スライド作成 |
| 12/26 | 14:00〜16:00 | 中間発表の反省などなど |
| 1/6 | 11:00〜16:00 | 橋の組み換え |
| 1/7 | 13:00〜17:00 | 橋の組み換え |
| 1/8 | 15:30〜17:00 | 理論値求め |
| 1/9 | 22:30〜24:00 | 微調整 |
| 1/10 | 15:00〜17:00 | 微調整 |
| 1/11 | 13:00〜18:00 | 橋の微調整 |
| 1/14 | 14:00〜22:00 | 理論値求め |
| 1/15 | 12:00〜22:00 | 実験 |
| 1/16 | 13:00〜24:00 | 実験結果まとめ |
| 1/17 | 10:00〜13:00 | 結果まとめの続き |
| 1/20 | 14:00〜23:00 | 概要作り |
| 1/21 | 10:00〜25:00 | 計算なおし |
| 1/23 | 11:00〜16:30 | 計算なおし |
| 1/24 | 14:00〜16:30 | 概要 |
| 1/25 | 12:00〜19:00 | 概要 |
| 1/26 | 15:00〜25:00 | 概要 |
| 1/27 | 11:00〜25:00 | 数値なおし |
| 1/28 | 22:00〜26:00 | 概要 |
| 1/29 | 22:00〜24:00 | 概要 |
| 1/30 | 0:00〜13:00 | 概要 |
| 1/31 | 15:00〜23:00 | スライド作成 |
| 2/1 | 14:00〜27:00 | スライド作成 |
| 2/2 | 13:00〜26:00 | 発表練習 |
| 合計 | 534時間 |
課題
12/20までの課題
1/10までの課題
わかったこと

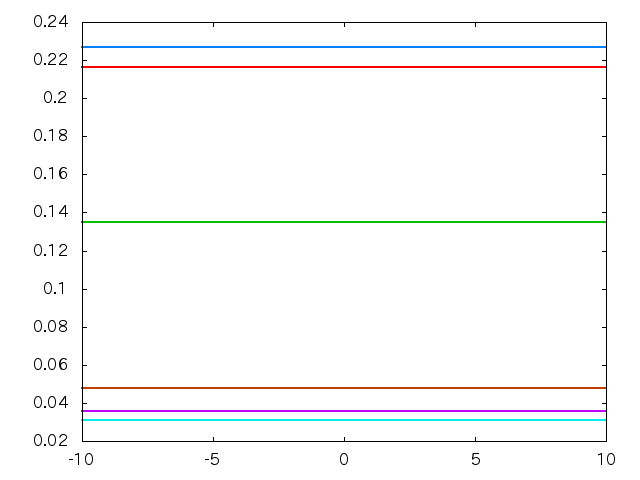

- 1/10スケールでのせん断補正係数'(三点曲げ)
- 同スケールでの初等梁理論値

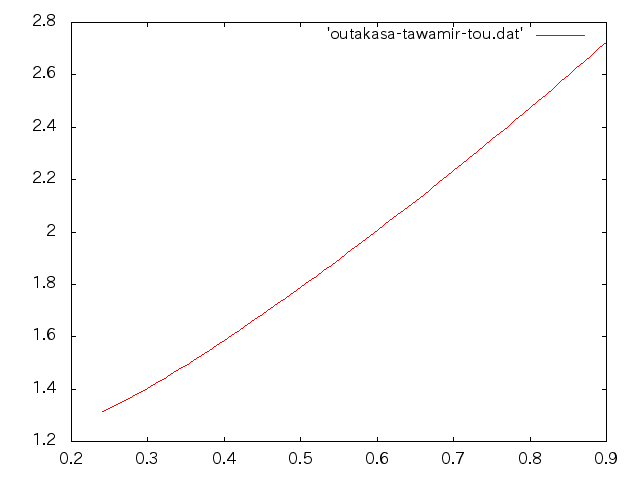

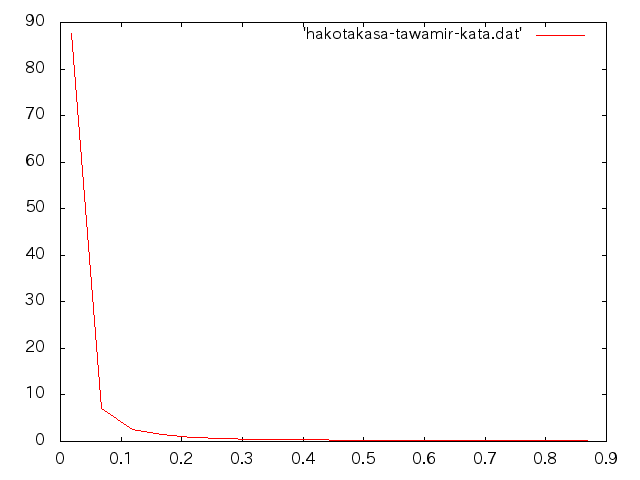

- 応急橋の高さとせん断たわみの大きさのグラフ
等曲げ
片持ち

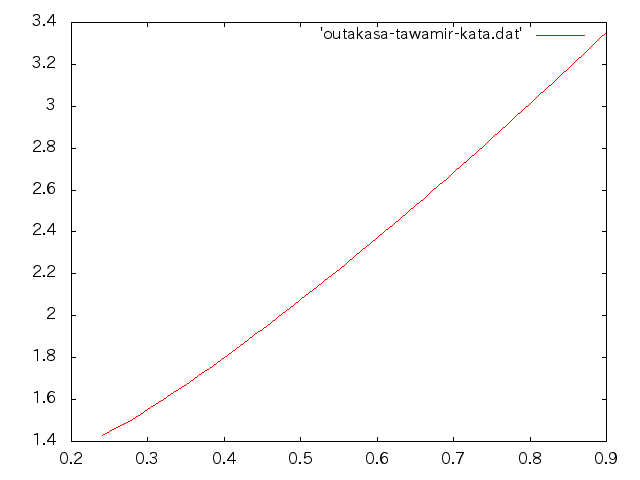

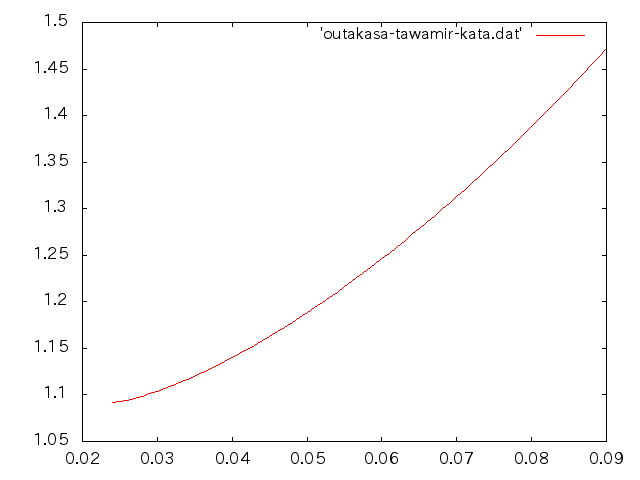

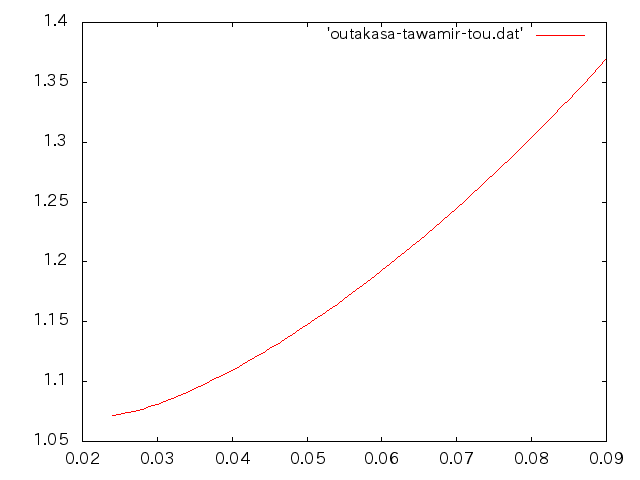

応急橋1/10モデルの高さとせん断たわみの大きさのグラフ
等曲げ
片持ち

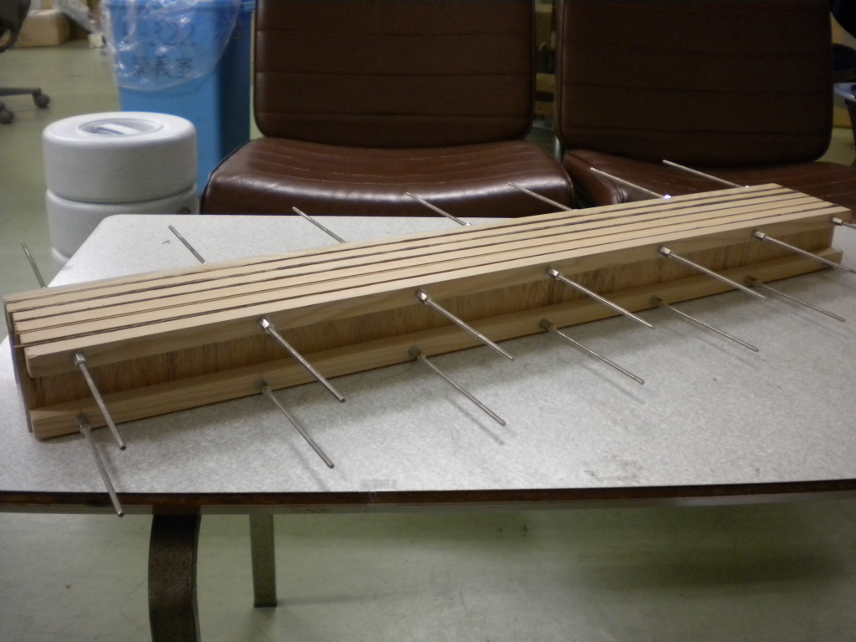

応急橋モデル
使用材料
- 白木材910×12×12mm
- ステンレス長ネジＭ3
- 六角ナットＭ3Ｌ10
- ベニヤ木板 120×120mm
合板を挟む形
スケール
- スパン 650mm
- 高さ 50mm
- 合板厚 2.5mm
- 角材数 6
載荷試験

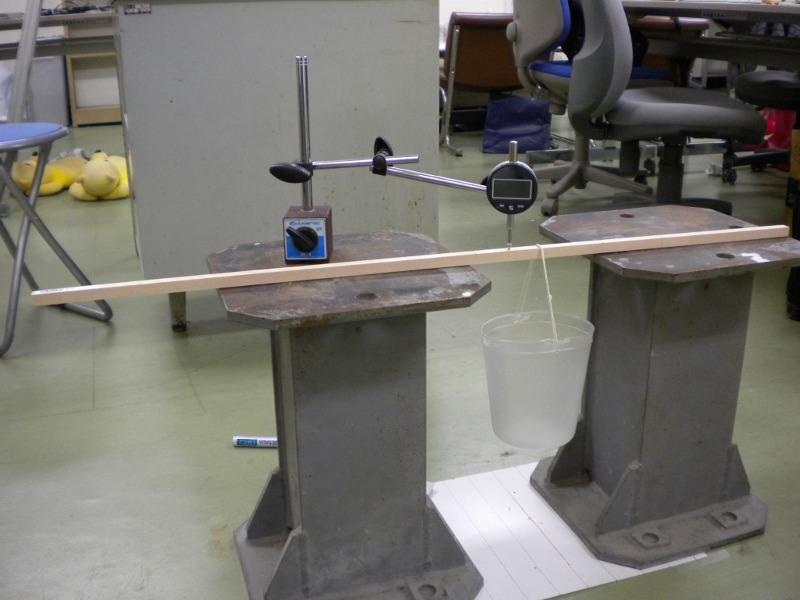

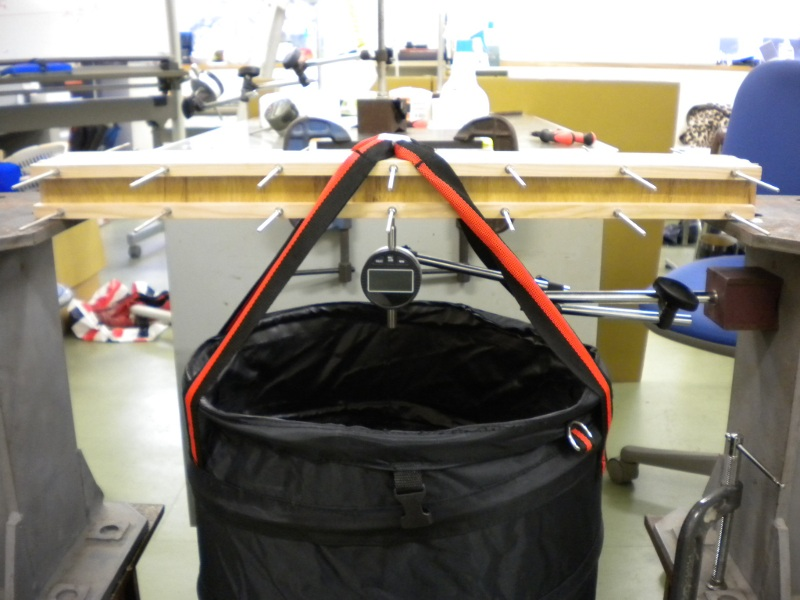

実験装置
合板を挟みこむ形
| 荷重 | たわみ奥1回目 | 2回目 | たわみ手前1回目 | 2回目 |
| 0 | -0.06 | 0.04 | 0.01 | 0.01 |
| 5 | -0.03 | 0.10 | 0.11 | 0.10 |
| 10 | 0.06 | 0.22 | 0.21 | 0.23 |
| 15 | 0.18 | 0.36 | 0.32 | 0.35 |
| 20 | 0.30 | 0.47 | 0.45 | 0.48 |
| 30 | 0.42 | 0.59 | 0.57 | 0.61 |
| 35 | 0.56 | 0.72 | 0.70 | 0.74 |
| 40 | 0.70 | 0.85 | 0.83 | 0.87 |
| 45 | 0.83 | 0.98 | 0.95 | 1.00 |
| 50 | 0.97 | 1.13 | 1.08 | 1.09 |

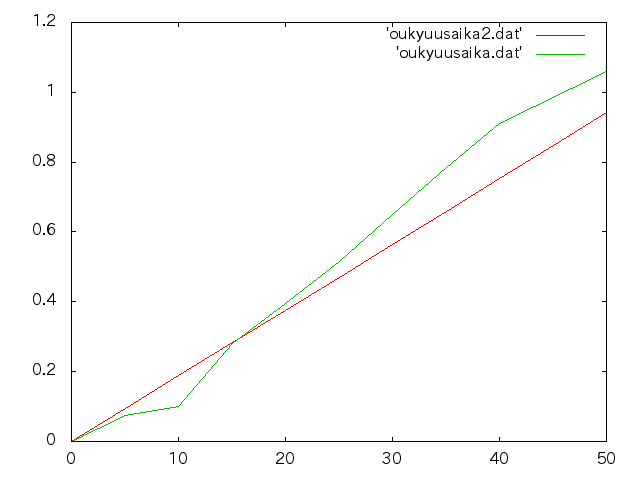

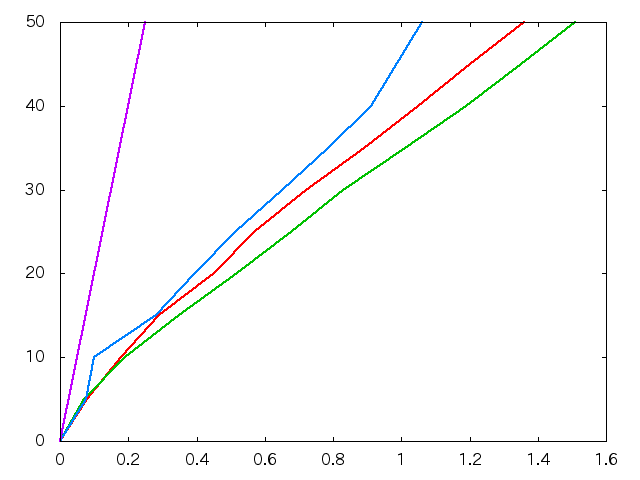

たわみのグラフ
- 横軸：荷重 縦軸：たわみ ※実験値：緑、理論値：赤

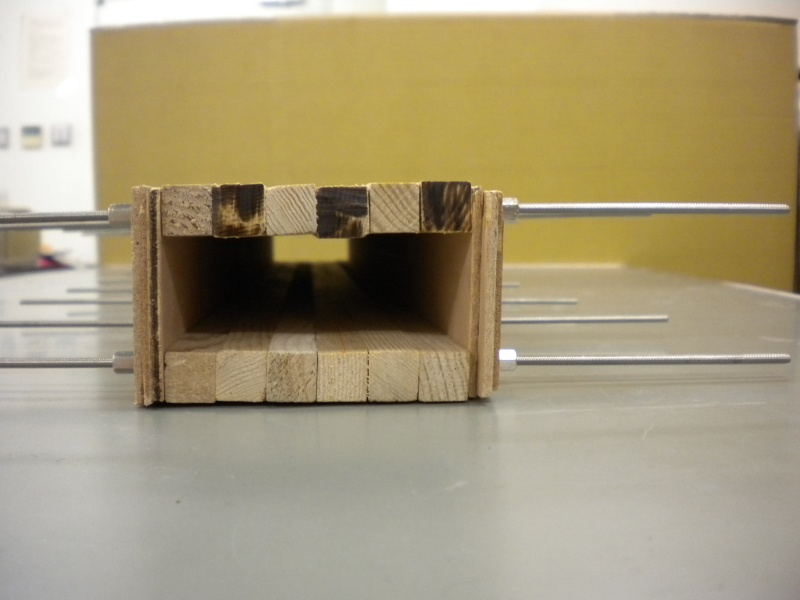

箱型
| 荷重 | たわみ |
| 0 | -0.01 |
| 5 | 0.08 |
| 10 | 0.18 |
| 15 | 0.29 |
| 20 | 0.45 |
| 25 | 0.57 |
| 30 | 0.72 |
| 35 | 0.91 |
| 40 | 1.05 |
| 45 | 1.20 |
| 50 | 1.51 |

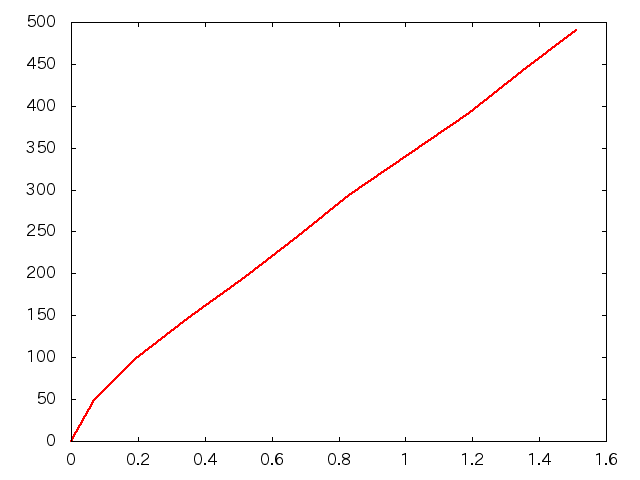

I型
| 荷重 | たわみ |
| 0 | 0 |
| 5 | 0.07 |
| 10 | 0.19 |
| 15 | 0.35 |
| 20 | 0.52 |
| 25 | 0.68 |
| 30 | 0.83 |
| 35 | 1.01 |
| 40 | 1.19 |
| 45 | 1.35 |
| 50 | 1.51 |

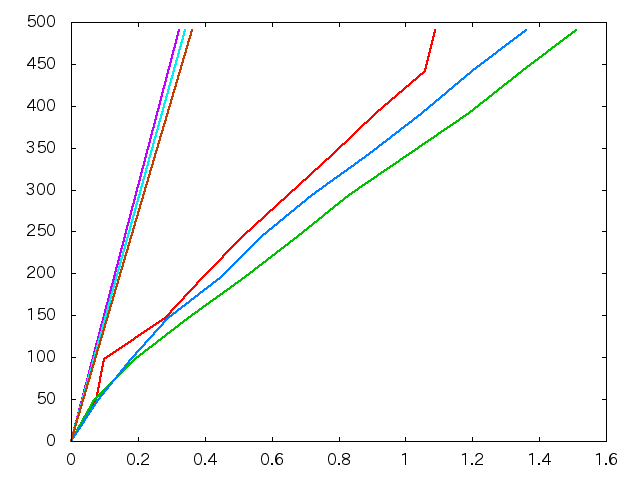

3つの形と初等梁の比較
紫が初等梁
理論値との比較

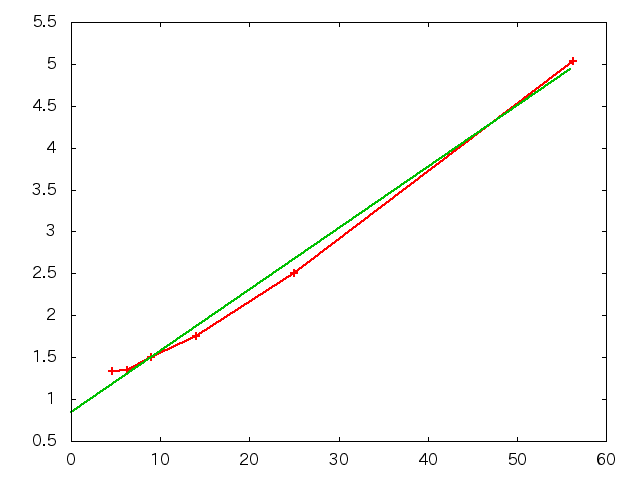

せん断補正係数
ヤング率
- 白木材のヤング率
- 9.8GPA(白木材は杉や檜などの硬い部分で、一般的なEは11.7GPA程度)
