日付	時間帯	作業時間	内容
4/11	14:30～16:00	1.5	ブラインドタッチ
4/15	14:30～16:00	1.5	ブラインドタッチ
4/16	12:00～13:30	1.5	ブラインドタッチ
4/17	13:00～14:00	1	ブラインドタッチ、VI
5/13	15:00～16:00	1	VI
5/16	14:00～15:00	1	VI
5/27	11:30～13:30	2	VI
6/6	15:00～16:00	1	VI
6/7	10:00～16:30	6.5	VI
6/9	19:00～22:00	3	VI
6/16	18:00～2:00	8	salome
6/17	11:00～13:00	2	salome
6/18	13:00～15:00	2	VI
6/20	17:00～18:30	1.5	VI
7/4	15:00～17:00	2	VI
7/8	15:00～17:00	2	VI
7/9	13:00～17:00	4	VI
7/10	9:00～18:00	9	実験
7/11	15:00～17:00	2	VI
7/16	13:00～17:00	4	VI
7/18	15:00～17:00	2	VI
7/19	15:00～17:00	2	VI
7/24	15:00～17:00	2	VI
7/25	15:00～17:00	2	VI
7/29	13:00～17:00	4	VI
8/1	15:00～17:00	2	VI
8/6	13:00～17:00	4	VI
10/3	9:00～13:00	4	tex練習
10/4	13:00～16:00	3	tex練習
10/8	13:00～16:00	3	tex練習
10/9	13:00～16:00	3	tex練習、VI
10/10	13:00～16:00	3	tex練習、VI
10/15	13:00～16:00	3	tex練習、VI
10/16	13:00～16:00	3	tex練習、VI
10/17	13:00～16:00	3	tex練習、VI
10/23	13:00～17:00	4	tex練習、VI
10/24	13:00～17:00	4	tex練習、VI
10/25	13:00～17:00	4	tex練習、VI
10/28	13:00～17:00	4	tex練習、VI
10/30	13:00～17:00	4	tex練習、VI
10/31	13:00～17:00	4	tex練習、VI
11/1	13:00～18:00	5	tex練習、VI
11/5	13:00～18:00	5	tex練習、VI
11/6	13:30～18:30	5	たわみ計算、VI
11/7	10:00～17:00	7	実験
11/8	12:30～18:30	6	計算、VI
11/11	13:00～17:00	4	tex練習、VI
11/12	13:00～17:00	4	tex練習、VI
11/13	10:00～16:00	6	実験
11/14	13:00～16:00	3	たわみ計算、解析
11/17	22:00～24:00	2	たわみ計算、解析
11/18	15:00～17:00	2	たわみ計算、解析
11/19	15:00～17:00	2	たわみ計算、解析
11/20	15:00～18:00	3	たわみ計算、解析
11/22	13:00～18:30	5.5	たわみ計算、解析
11/25	13:00～18:00	5	たわみ計算、解析
11/26	13:00～18:00	5	たわみ計算、解析
11/27	13:00～15:00	2	たわみ計算、解析
11/28	12:30～17:00	4.5	たわみ計算、解析
12/01	22:30～03:00	4.5	たわみ計算、解析
12/02	23:30～04:00	4.5	たわみ計算、解析
12/03	15:30～18:00	3	たわみ計算、解析
12/04	14:00～18:30	4.5	たわみ計算、解析
12/05	21:30～01:30	4	たわみ計算、解析
12/06	13:00～18:00	5	たわみ計算、解析
12/10	13:00～19:00	6	たわみ計算、解析
12/12	13:30～18:30	5	たわみ計算、解析
12/13	13:00～20:30	7.5	たわみ計算、解析
12/14	14:30～18:30	4	たわみ計算、解析
12/15	13:30～19:00	5.5	たわみ計算、解析
12/16	14:30～21:00	6.5	たわみ計算、解析
12/17	13:30～19:00	5.5	たわみ計算、解析
12/18	13:30～17:00	3.5	たわみ計算、解析
12/19	13:00～20:00	7	たわみ計算、解析
12/20	12:00～19:00	7	たわみ計算、解析
12/21	13:00～19:30	6.5	たわみ計算、解析
12/22	15:00～04:00	13	たわみ計算、解析、スライド作成
12/23	14:00～17:30	5	たわみ計算、解析、スライド作成
12/24	10:30～22:30	12	スライド作成
12/25	12:30～4:30	16	スライド作成
12/26	7:30～13:30	6	スライド作成、中間発表
1/7	14:00～18:00	4	たわみ計算、解析
1/8	13:30～19:00	5.5	たわみ計算、解析
1/10	12:30～19:00	6.5	たわみ計算、解析
1/11	13:30～20:00	6.5	たわみ計算、解析
1/12	14:30～19:00	4.5	たわみ計算、解析
1/14	23:00～3:00	4	たわみ計算、解析
1/15	14:00～20:00	6	たわみ計算、解析
1/16	14:30～22:30	8	たわみ計算、解析
1/17	13:00～17:00	4	たわみ計算、解析
1/20	13:00～18:00	5	概要作成
1/23	14:00～20:30	6.5	概要作成
1/24	12:00～21:00	9	概要作成
1/25	14:00～19:00	5	概要作成
1/26	14:00～18:00	4	概要作成
1/27	14:00～24:00	10	概要作成
1/28	13:30～19:00	5.5	概要作成、スライド作成
1/29	11:00～24:00	13	概要作成、スライド作成
1/31	12:00～19:00	7	スライド作成
2/1	15:00～21:00	6	スライド作成、発表練習
2/2	15:00～18:00	3	スライド作成、発表練習
合計	464

後藤ちゃちゃ(13/4/11)

あとで、表を表計算ツールに貼りつけて作業時間の合計を求めたりする際に困るかも知れないので、作業時間にはhとか余計な文字はつけない方が無難。

単純支持等分布荷重

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	8.2340E-5	-86.6602	-38.6359	1.09842E-5	5.05272E-5
20	3.9693E-4	-55.7227	-15.8746	1.75747E-4	3.33919E-4
30	1.3388E-3	-33.5435	-6.9607	8.89719E-4	1.24561E-3
40	3.5651E-3	-21.1242	-3.3789	2.81195E-3	3.44464E-3
50	7.9973E-3	-14.1573	-1.7957	6.86511E-3	7.85369E-3
60	1.5821E-2	-10.0247	-1.0233	1.42355E-2	1.56591E-2
70	2.8487E-2	-7.4209	-0.6192	2.63730E-2	2.83106E-2
80	4.7708E-2	-5.6951	-0.3899	4.49912E-2	4.75220E-2
90	7.5462E-2	-4.4990	-0.2544	7.20672E-2	7.21339E-2
100	1.1399E-1	-3.6407	-0.1667	1.09842E-1	1.1380E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	7.506	1	4.600
20	2.262	1	1.390
30	1.506	1	1.400
40	1.269	1	1.225
50	1.165	1	1.144
60	1.112	1	1.100
70	1.080	1	1.073
80	1.061	1	1.056
90	1.047	1	1.044
100	1.038	1	1.036

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	3.0406E-5	-43.5539	-11.0419	1.71628E-5	2.70486E-5
20	3.2070E-4	-14.3748	-2.0430	2.74605E-4	3.14148E-4
30	1.4880E-3	-6.5726	-0.5941	1.39019E-3	1.47916E-3
40	4.5618E-3	-3.6871	-0.2181	4.39367E-3	4.55185E-3
50	1.0983E-2	-2.3309	-0.0829	1.07267E-2	1.09739E-2
60	2.2605E-2	-1.6014	-0.0265	2.22430E-2	2.2599E-2
70	4.1692E-2	-1.1609	0	4.12078E-2	4.1692E-2
80	7.0921E-2	-0.8770	0.0148	7.02988E-2	7.09315E-2
90	1.1338E-1	-0.6791	0.0228	1.12605E-1	1.13406E-1
100	1.7256E-1	-0.5389	0.0327	1.71628E-1	1.72616E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.772	1	1.576
20	1.168	1	1.144
30	1.070	1	1.064
40	1.038	1	1.036
50	1.024	1	1.023
60	1.016	1	1.016
70	1.012	1	1.012
80	1.009	1	1.009
90	1.007	1	1.007
100	1.005	1	1.006

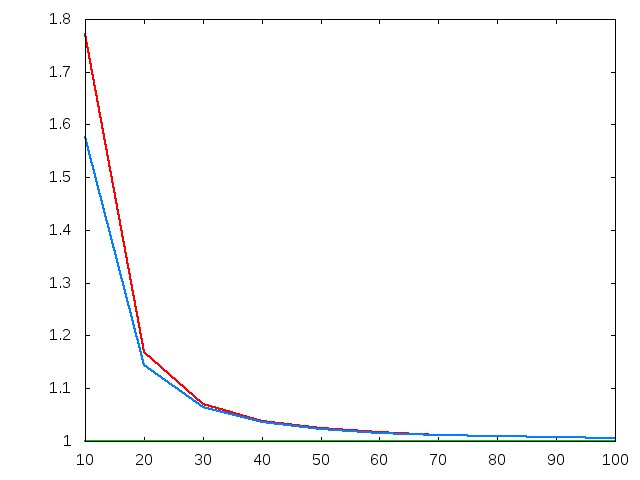

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

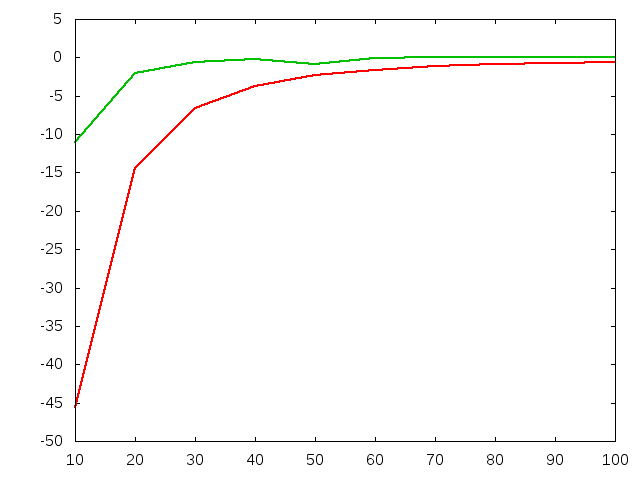

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	8.2445E-6	-86.6772	-38.7141	1.09842E-6	5.05272E-6
20	3.9759E-5	-55.7962	-14.6885	1.75747E-5	3.33919E-5
30	1.3402E-4	-33.6129	-7.0579	8.89719E-5	1.24561E-4
40	3.5674E-4	-21.1751	-3.4412	2.81195E-4	3.44464E-4
50	8.0007E-4	-14.1938	-1.8375	6.86511E-4	7.85369E-4
60	1.5826E-3	-10.0531	-1.0546	1.42355E-3	1.56591E-3
70	2.8493E-3	-7.4404	-0.6402	2.63730E-3	2.83106E-3
80	4.7716E-3	-5.7109	-0.4066	4.49912E-3	4.75220E-3
90	7.5471E-3	-4.5103	-0.2663	7.20672E-3	7.21339E-3
100	1.1400E-2	-3.6491	-0.1754	1.09842E-2	1.1380E-2

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	7.506	1	4.600
20	2.262	1	1.390
30	1.506	1	1.400
40	1.269	1	1.225
50	1.165	1	1.144
60	1.112	1	1.100
70	1.080	1	1.073
80	1.061	1	1.056
90	1.047	1	1.044
100	1.038	1	1.036

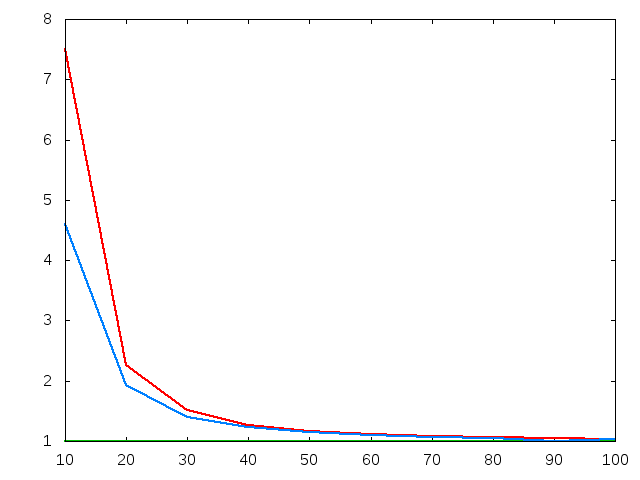

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

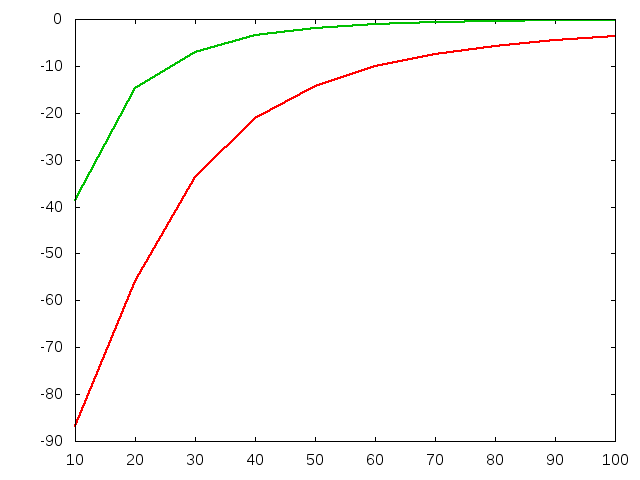

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	1.2957E-5	-47.0163	-16.4976	6.86511E-6	1.08194E-5
20	1.3010E-4	-15.5726	-3.4135	1.09841E-4	1.25659E-4
30	5.9833E-4	-7.0630	-1.1143	5.56074E-4	5.91663E-4
40	1.8290E-3	-3.9092	-0.4516	1.75747E-3	1.82074E-3
50	4.3980E-3	-2.4397	-0.1921	4.29070E-3	4.38955E-3
60	9.0455E-3	-1.6395	-0.0659	8.89719E-3	9.03954E-3
70	1.6676E-2	-1.1574	0.0054	1.64831E-2	1.66769E-2
80	2.8360E-2	-0.8463	0.0441	2.81195E-2	2.83725E-2
90	4.5330E-2	-0.6353	0.0713	4.50420E-2	4.53623E-2
100	6.8984E-2	-0.4827	0.0913	6.86511E-2	6.9047E-2

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.887	1	1.576
20	1.184	1	1.144
30	1.076	1	1.064
40	1.041	1	1.036
50	1.025	1	1.023
60	1.017	1	1.016
70	1.012	1	1.012
80	1.009	1	1.009
90	1.006	1	1.007
100	1.005	1	1.006

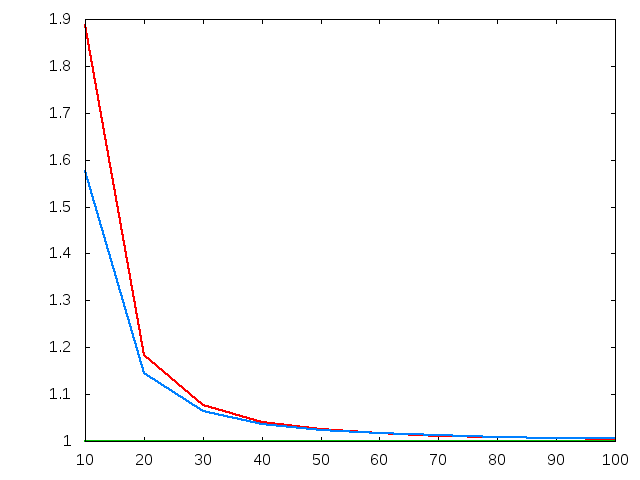

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

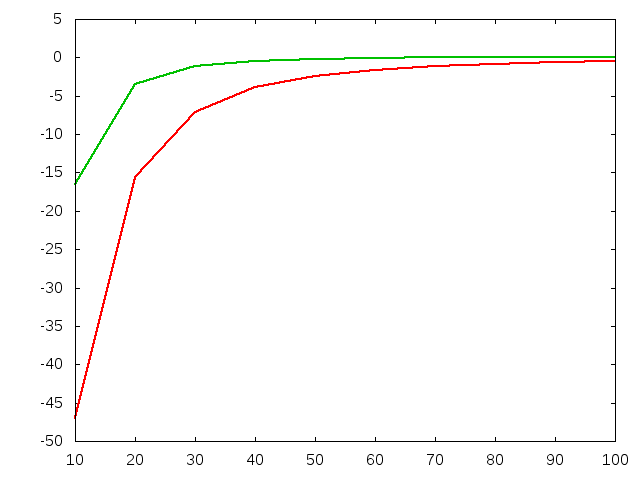

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

片持ち梁三角形等分布

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	7.9434E-5	134.5217	1.7700	1.8629E-4	8.0840E-5
20	6.5355E-4	65.6491	1.1093	1.0826E-3	6.6080E-4
30	2.7376E-3	35.1951	0.5333	3.7011E-3	2.7522E-3
40	8.0215E-3	21.2890	0.2556	9.7292E-3	8.0420E-3
50	1.8871E-2	14.0851	0.1166	2.1529E-2	1.8893E-2
60	3.8328E-2	9.9379	0.0339	4.2137E-2	3.8341E-2
70	7.0112E-2	7.3482	-0.0200	7.5264E-2	7.0098E-2
80	1.1862E-1	5.6314	-0.0590	1.2530E-1	1.1855E-1
90	1.8891E-1	4.6848	-0.0741	1.9776E-1	1.8877E-1
100	2.8674E-1	3.53816	-0.0942	2.9701E-1	2.8647E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	2.825	6.625	2.875
20	1.453	2.406	1.469
30	1.202	1.625	1.208
40	1.114	1.352	1.117
50	1.074	1.225	1.075
60	1.052	1.156	1.052
70	1.038	1.115	1.038
80	1.030	1.088	1.029
90	1.024	1.072	1.023
100	1.020	1.056	1.019

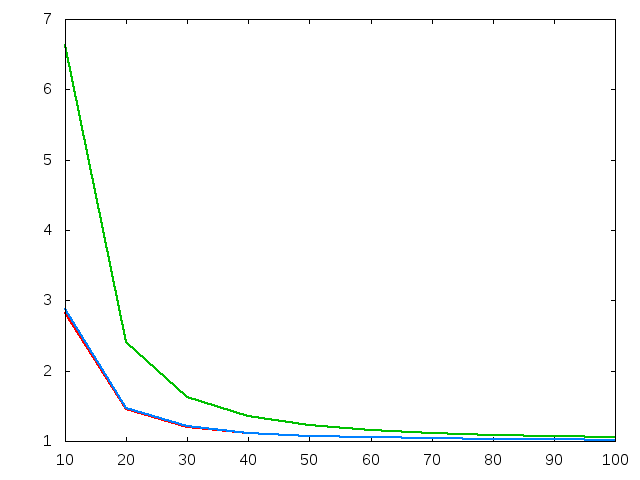

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

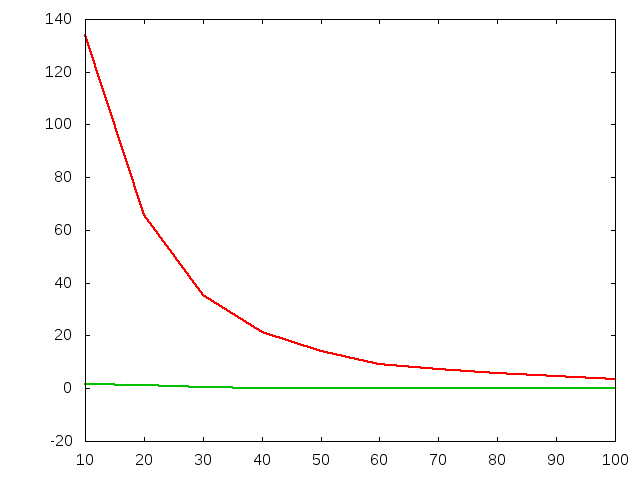

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	5.9335E-5	40.6927	-3.7364	8.3480E-5	5.7118E-5
20	7.5975E-4	13.3478	-0.5304	8.6116E-4	7.5572E-4
30	3.6852E-3	6.2276	-0.2117	3.9147E-3	3.6774E-3
40	1.1476E-2	3.5204	-0.1481	1.1880E-2	1.1459E-2
50	2.7827E-2	2.2352	-0.1725	2.8449E-2	2.7779E-2
60	5.7492E-2	1.5202	-0.1322	5.8366E-2	5.7416E-2
70	1.0628E-1	1.0820	-0.1317	1.0743E-1	1.0614E-1
80	1.8105E-1	0.8009	-0.1326	1.8250E-1	1.8081E-1
90	2.8973E-1	0.6006	-0.1346	2.9147E-1	2.8937E-1
100	4.4128E-1	0.4623	-0.1337	4.4332E-1	4.4069E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.350	1.900	1.300
20	1.081	1.225	1.075
30	1.035	1.100	1.033
40	1.020	1.056	1.019
50	1.013	1.036	1.012
60	1.010	1.025	1.008
70	1.007	1.018	1.006
80	1.006	1.014	1.005
90	1.005	1.011	1.004
100	1.004	1.009	1.003

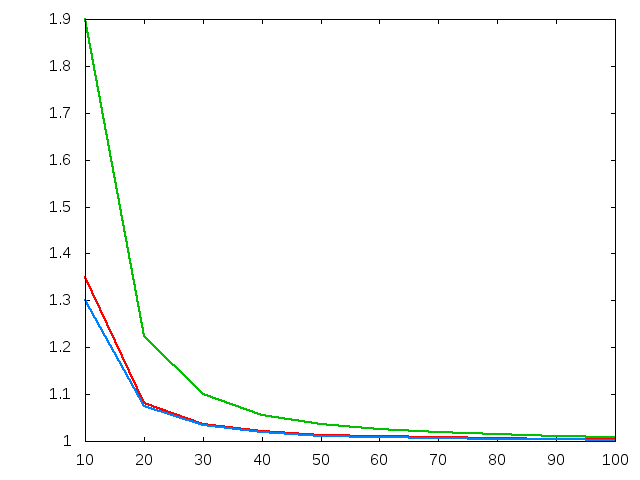

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

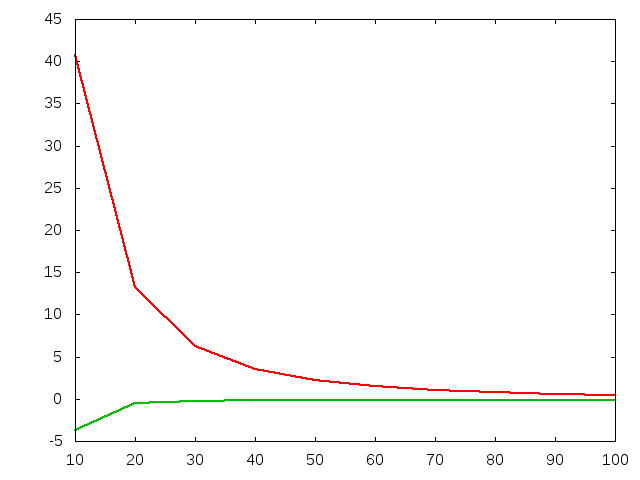

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	0.9173E-5	103.0851	-11.8718	1.8629E-5	0.8084E-5
20	0.6792E-4	59.3887	-2.7119	1.0826E-4	0.6608E-4
30	2.7768E-4	33.2865	-0.8859	3.7011E-4	2.7522E-4
40	8.0744E-4	20.4944	-0.4013	9.7292E-4	8.0420E-4
50	1.8938E-3	13.6815	-0.2376	2.1529E-4	1.8893E-3
60	3.8410E-3	9.7032	-0.1796	4.2137E-3	3.8341E-3
70	7.0208E-3	7.2015	-0.1567	7.5264E-3	7.0098E-3
80	1.1873E-2	5.5336	-0.1516	1.2530E-2	1.1855E-2
90	1.8903E-2	4.6183	-0.1375	1.9776E-2	1.8877E-2
100	2.8688E-2	3.5311	-0.1429	2.9701E-2	2.8647E-2

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	3.262	6.625	2.875
20	1.510	2.406	1.469
30	1.219	1.625	1.208
40	1.122	1.352	1.117
50	1.078	1.225	1.075
60	1.054	1.156	1.052
70	1.040	1.115	1.038
80	1.031	1.088	1.029
90	1.025	1.072	1.023
100	1.020	1.056	1.019

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

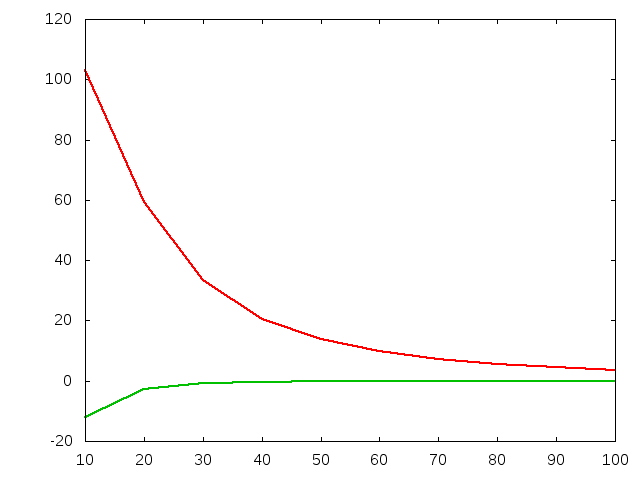

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	2.4433E-5	38.8286	-6.4912	3.3392E-5	2.2847E-5
20	3.0446E-4	13.1380	-0.7160	3.4446E-4	3.0228E-4
30	1.4727E-3	6.3285	-0.1154	1.5659E-3	1.4710E-3
40	4.5839E-3	3.6672	-0.0065	4.7520E-3	4.5826E-3
50	1.1114E-2	2.3934	0.0180	1.1380E-2	1.1116E-2
60	2.2963E-2	1.6679	0.0174	2.3346E-2	2.2967E-2
70	4.2449E-2	1.2321	0.0141	4.2972E-2	4.2455E-2
80	7.2316E-2	0.9403	0.0083	7.2996E-2	7.2322E-2
90	1.1573E-1	0.7431	0	1.1659E-1	1.15573E-1
100	1.7627E-1	0.6014	0	1.7733E-1	1.7627E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.390	1.930	1.300
20	1.083	1.225	1.075
30	1.034	1.100	1.033
40	1.019	1.056	1.019
50	1.012	1.036	1.012
60	1.008	1.025	1.008
70	1.006	1.018	1.006
80	1.005	1.014	1.005
90	1.004	1.011	1.004
100	1.003	1.009	1.003

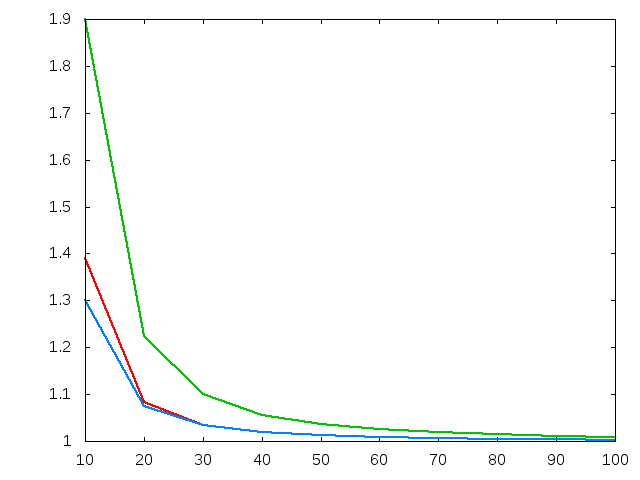

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

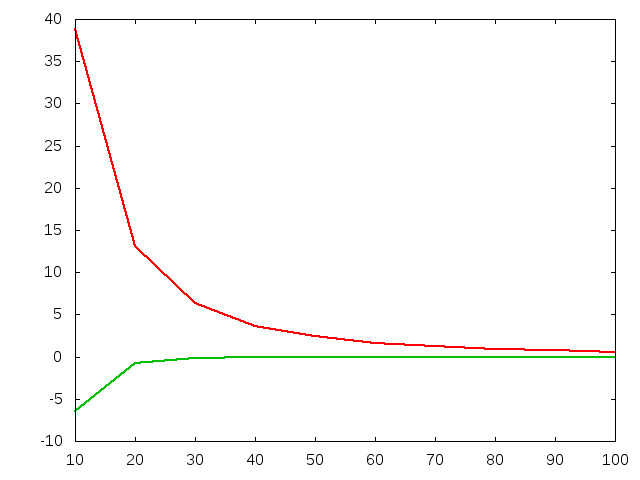

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

片持ち梁等分布

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	2.5740E-4	63.8656	2.4165	4.2179E-4	2.6362E-4
20	2.2990E-3	28.4298	0.9047	2.9526E-3	2.3198E-3
30	0.9924E-2	14.7521	0.4131	1.1388E-2	0.9965E-2
40	2.9461E-2	8.8083	0.2206	3.2056E-2	2.9526E-2
50	6.9773E-2	5.7859	0.1247	7.3810E-2	6.9860E-2
60	1.4225E-1	4.0773	0.0773	1.4236E-1	1.4805E-1
70	2.6083E-1	3.0096	0.0383	2.6868E-1	2.6093E-1
80	4.4196E-1	2.3079	0.0181	4.5216E-1	4.4204E-1
90	7.0463E-1	1.8222	0.0043	7.1747E-1	7.0466E-1
100	1.0704E+0	1.4667	-0.0093	1.0864E+0	1.0703E+0

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	2.411	4.000	2.500
20	1.363	1.750	1.375
30	1.163	1.333	1.167
40	1.091	1.187	1.094
50	1.059	1.120	1.060
60	1.041	1.083	1.042
70	1.030	1.061	1.031
80	1.023	1.047	1.023
90	1.018	1.037	1.019
100	1.015	1.030	1.015

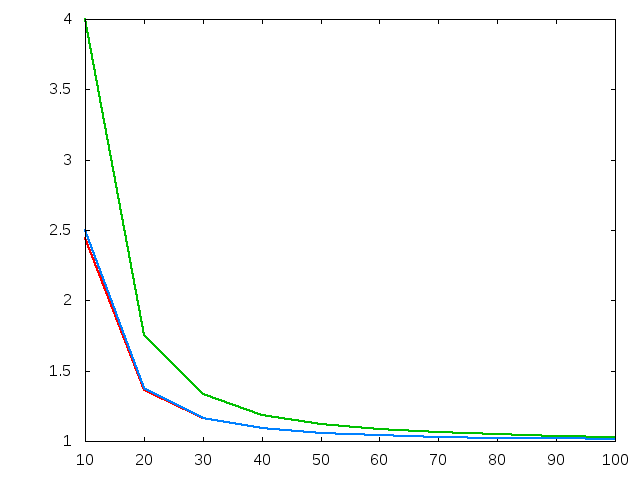

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

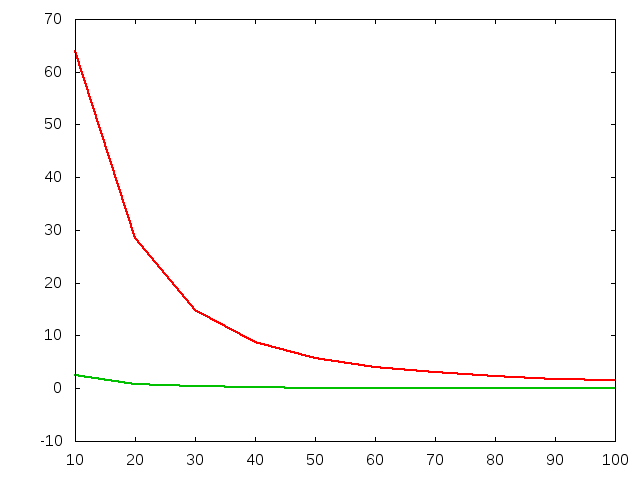

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	1.6476E-4	16.9657	-2.0000	2.4385E-4	2.0848E-4
20	2.6362E-3	5.4274	-0.2214	2.9526E-3	2.8006E-3
30	1.3346E-2	2.5458	-0.0584	1.4058E-2	1.3709E-2
40	4.2179E-2	1.4525	-0.0234	4.3444E-2	4.2822E-2
50	1.0298E-1	0.9425	-0.0096	1.0496E-1	1.0398E-1
60	2.1353E-1	0.6465	-0.0140	2.1638E-1	2.1499E-1
70	3.9559E-1	0.4703	-0.0176	3.9947E-1	3.9760E-1
80	6.7487E-1	0.3557	-0.0177	6.7993E-1	6.7752E-1
90	1.0810E+0	0.2767	-0.0184	1.0874E+0	1.0844E+0
100	1.6476E+0	0.2179	-0.0182	1.6555E+0	1.6519E+0

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.265	1.480	1.240
20	1.062	1.120	1.060
30	1.027	1.053	1.027
40	1.015	1.030	1.015
50	1.010	1.019	1.010
60	1.007	1.013	1.007
70	1.005	1.010	1.005
80	1.004	1.007	1.004
90	1.003	1.006	1.003
100	1.003	1.005	1.002

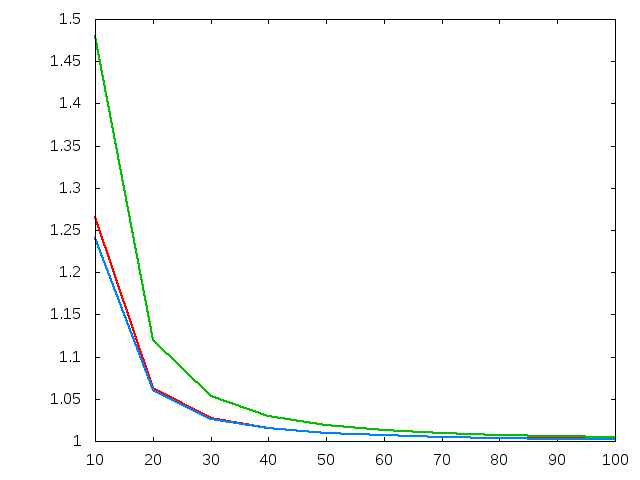

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

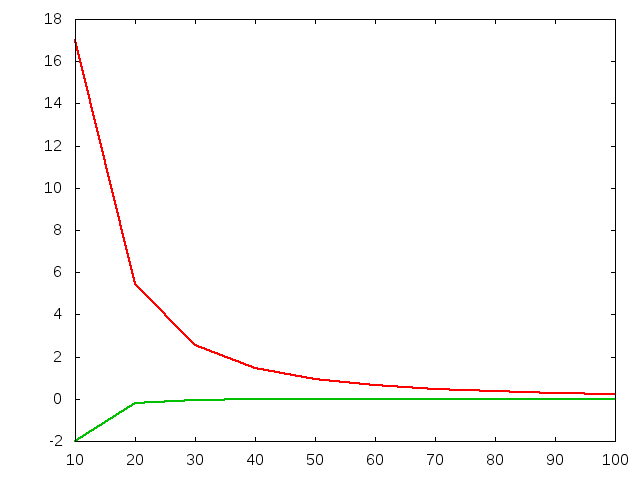

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	2.8309E-5	48.9950	-6.8777	4.2179E-5	2.6362E-5
20	2.3517E-4	25.5517	-1.3565	2.9526E-4	2.3198E-4
30	1.0004E-3	13.8345	-0.3898	1.1388E-3	0.9965E-3
40	2.9569E-3	8.4108	-0.1454	3.2056E-3	2.9526E-3
50	6.9910E-3	5.5858	-0.0715	7.3815E-3	6.9860E-3
60	1.4242E-2	3.9531	-0.0421	1.4805E-2	1.4236E-2
70	2.6102E-2	2.9346	-0.0345	2.6868E-2	2.6093E-2
80	4.4218E-2	2.2570	-0.0317	4.5216E-2	4.4204E-2
90	7.0489E-2	1.7847	-0.0326	7.1747E-2	7.0466E-2
100	1.0707E-1	1.4383	-0.0374	1.0861E-1	1.0703E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	2.685	4.000	2.500
20	1.394	1.750	1.375
30	1.171	1.333	1.167
40	1.095	1.187	1.094
50	1.061	1.120	1.060
60	1.042	1.083	1.042
70	1.031	1.061	1.031
80	1.024	1.047	1.023
90	1.019	1.037	1.019
100	1.015	1.030	1.015

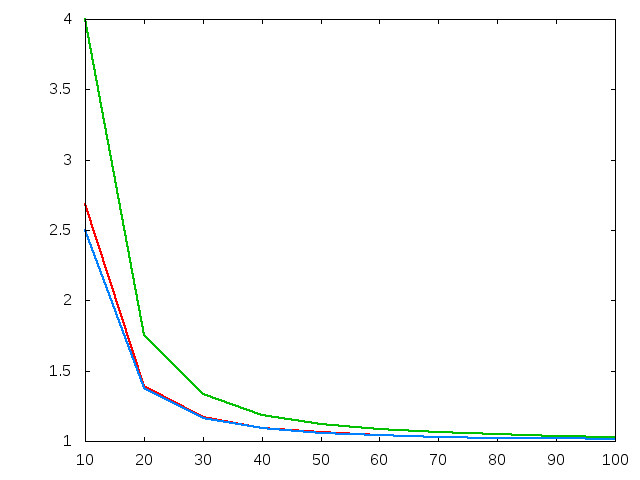

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

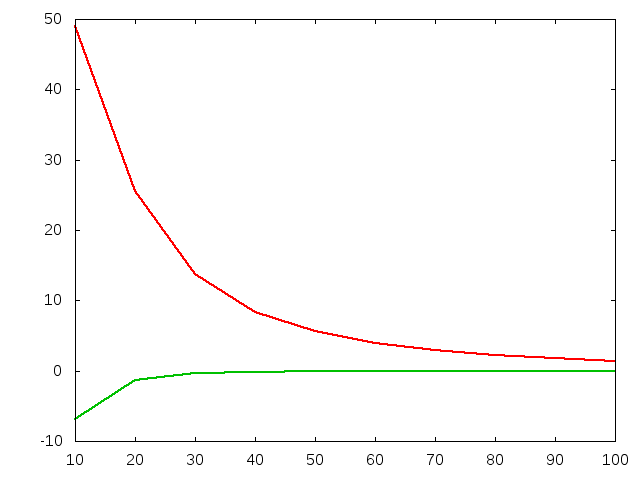

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

		境界条件	単位荷重法	境界条件	単位荷重法
梁の長さ	たわみ(m)	相対誤差(%)	相対誤差(%)	理論値	理論値
10	8.5145E-5	14.5575	-4.0202	9.7540E-5	8.1722E-5
20	1.1208E-3	5.3712	-0.2677	1.1810E-3	1.1178E-3
30	5.4776E-3	2.6526	0.0566	5.6229E-3	5.4807E-3
40	1.7105E-2	1.5960	0.1169	1.7378E-2	1.7125E-2
50	4.1535E-2	1.0762	0.1228	4.1982E-2	4.1586E-2
60	8.5876E-2	0.7849	0.1211	8.6550E-2	8.5980E-2
70	1.5882E-1	0.6108	0.1196	1.5979E-1	1.5901E-1
80	2.7064E-1	0.4914	0.1182	2.7197E-1	2.7096E-1
90	4.3319E-1	0.4109	0.1131	4.3497E-1	4.3368E-1
100	6.5989E-1	0.3516	0.1121	6.6221E-1	6.6063E-1

梁の長さ	たわみ/曲げ	境理/曲げ	単理/曲げ
10	1.292	1.480	1.240
20	1.063	1.120	1.060
30	1.026	1.053	1.027
40	1.014	1.030	1.015
50	1.008	1.019	1.010
60	1.005	1.013	1.007
70	1.004	1.010	1.005
80	1.003	1.007	1.004
90	1.002	1.006	1.003
100	1.001	1.005	1.002

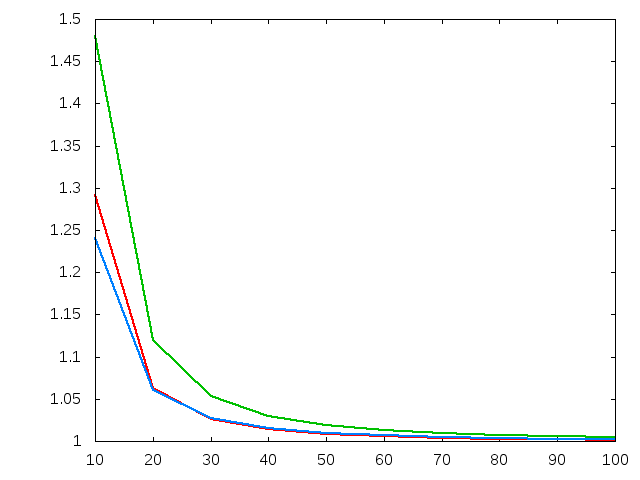

横軸:梁の長さ,縦軸:V/V曲

緑:境界条件,青:単位荷重法,赤:有限要素

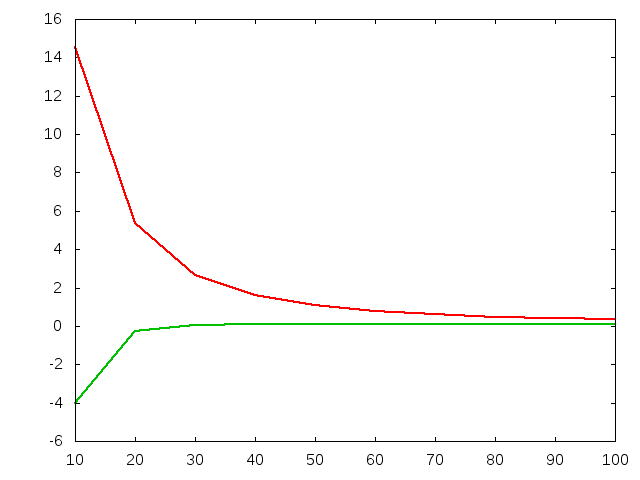

横軸:梁の長さ,縦軸:相対誤差

緑:単位荷重法,赤:境界条件

12/20までの課題

b=5cm,h=2cmの横長断面とb=2cm,h=5cmの縦長断面とb=2cm,h=2cmの正方形断面の梁に1kNの荷重を加え、l=10～100cmまで10cmづつ変化させたたわみを計算する。また、片持ち梁三角形等分布荷重の場合も同様に計算する。

課題3

nx1=2,nx2=2,ny1=5,ny2=10としてnzを変えてグラフを作成

応急橋片持ちモデル

nz	たわみ
10	5.2802E-3
50	5.4175E-3
100	5.4247E-3
150	5.4263E-3
200	5.4269E-3
250	5.4272E-3
350	5.4274E-3
500	5.4276E-3
600	5.4276E-3
1000	5.4272E-3
理論値	6.110524E-3

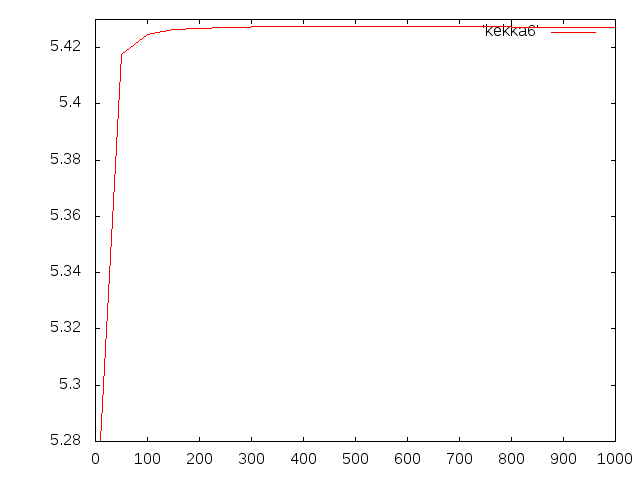

y軸:たわみ(E-3),x軸:nzの分割数

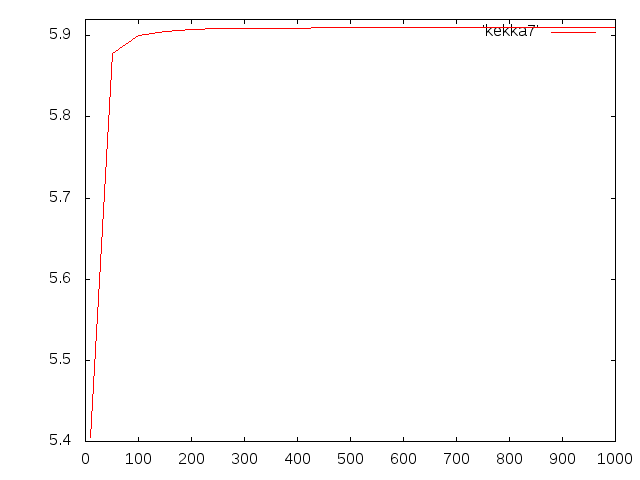

オンサイト木橋片持ちモデル

nz	たわみ
10	5.405E-3
50	5.8781E-3
100	5.9002E-3
150	5.9052E-3
200	5.9073E-3
250	5.9084E-3
350	5.9095E-3
500	5.9101E-3
600	5.9104E-3
1000	5.9107E-3
理論値	6.110524E-3

y軸:たわみ(E-3),x軸:nzの分割数

課題2

 E=206GP,ν=0.3,b=0.1m,h=0.1m,l=1m

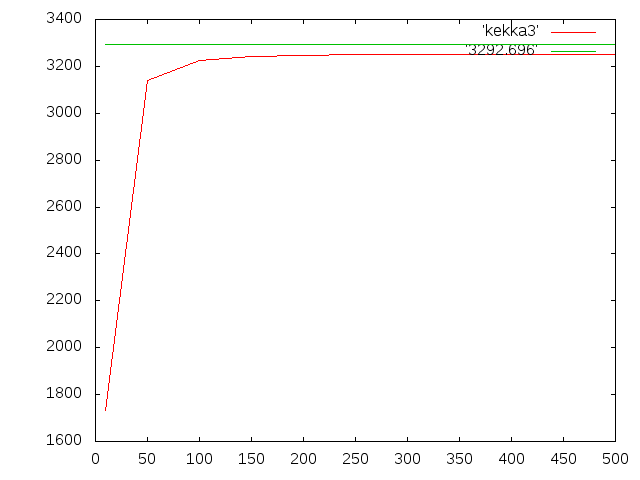

課題1

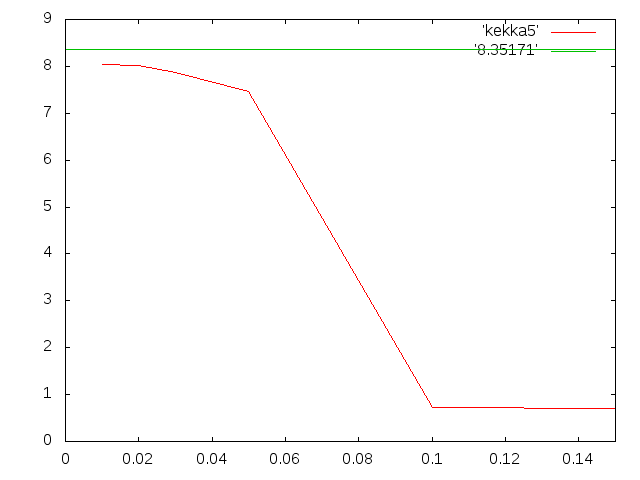

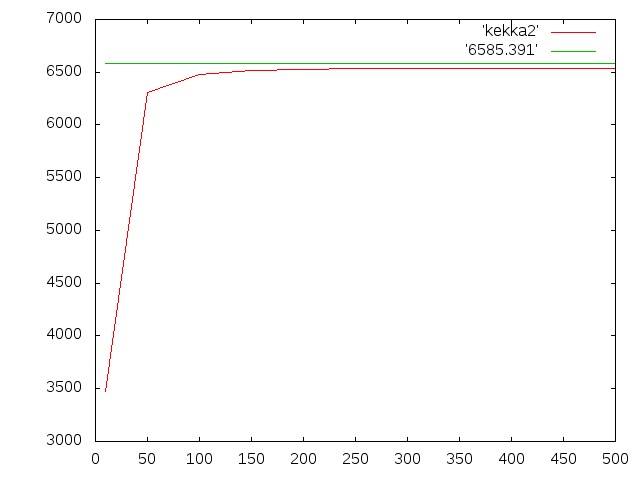

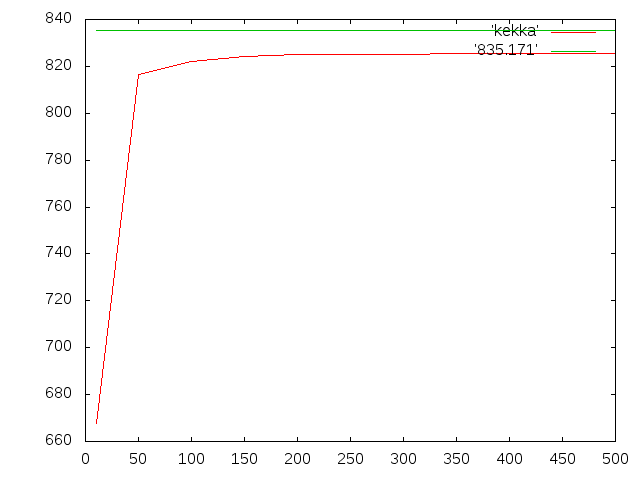

E=206GP,ν=0.3,の片持ち梁に1MNの荷重をかけた際のたわみを分割数を増やしながらccx_2.3で解く。またl=0.15mとし、断面が縦長、正方形、横長とした場合についても同様の計算をする。今回はnx=10,ny=20,としnzの分割数を増やしていった。図の赤線はそれぞれの理論値を表す。

・縦長断面(b=0.01m,h=0.02m)

・正方形断面(b=0.01m,h=0.01m)

・横長断面(b=0.02m,h=0.01m)

大道の卒論日誌 - *卒論日誌

目次

卒論日誌

後藤ちゃちゃ(13/4/11)

単純支持等分布荷重

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

片持ち梁三角形等分布

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

片持ち梁等分布

長方形断面(b=0.2cm,h=5cm)

l=10～100cmで変化させる

正方形断面(b=2cm,h=2cm)

l=10～100cmで変化させる

長方形断面(b=2cm,h=5cm)

l=10～100cmで変化させる

長方形断面(b=5cm,h=2cm)

l=10～100cmで変化させる

12/20までの課題

課題3

nx1=2,nx2=2,ny1=5,ny2=10としてnzを変えてグラフを作成

応急橋片持ちモデル

オンサイト木橋片持ちモデル

課題2

課題1
