newEntity > Primitives > Box 次に2つ目の梁の座標(100*10*10)を打つ。
newEntity > Basic > Point 次に直方体を先ほど打った座標に合わせて作る。
newEntity > Primitives > Box モデルが完成したところで2個のパーツを1つのモデルにする。
Operations > Boolean > fuse で2個のパーツを1個にする。次にpartitionでそれぞれの部材を分割する。
Operations > Partition partitionコマンドで分割されたモデルは、メッシュを切った時、境界の接点は文化るされ、モデル全体としては一個のモデルになる。
また上記と同じ要領でモデルをFuseし、Primitivesする。 次にmeshを切る工程に移る。 meshが切れたらcgxで解析する。

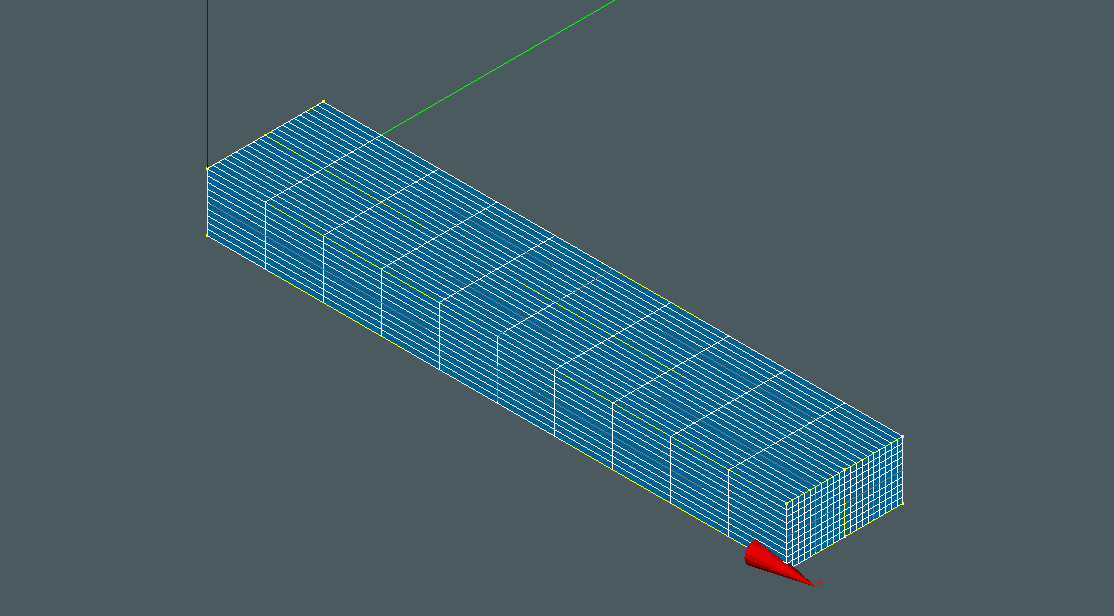

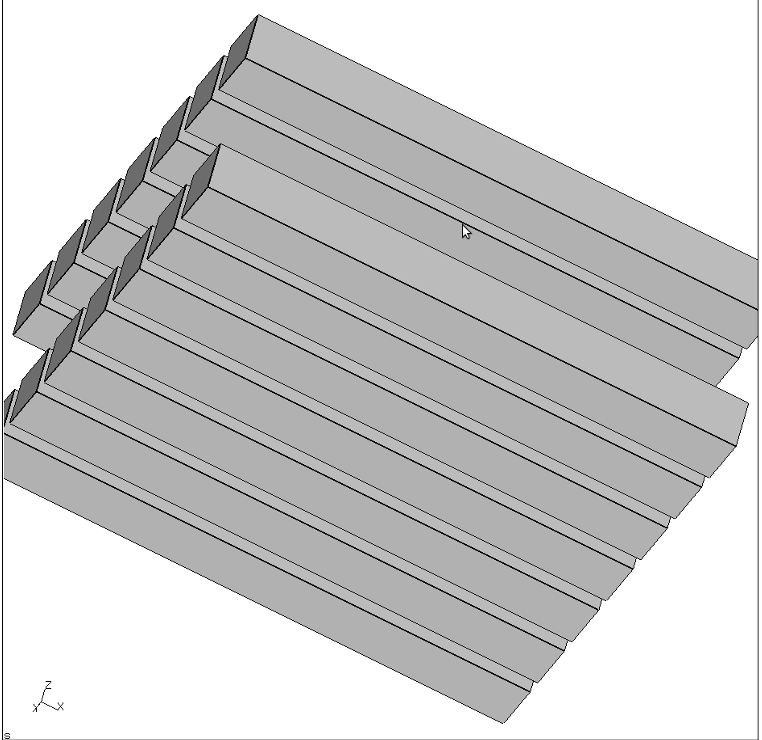

しかしcgxにしてみると、応急橋の合板の部分が抜け落ちてしまった。 これは上記の片持ち梁と違って、応急橋の方がパーツが多かったのでFuse( 合成)とPrimitives(分割)がうまくいかなかったためだろう。
従って、モデル作成が完了した時点で先にmeshを切る方法(conpound法)を試してみることにした。 まずシェルの一つ一つにmeshを切っていく。
次にシェルの一つ一つにGroupを作る。

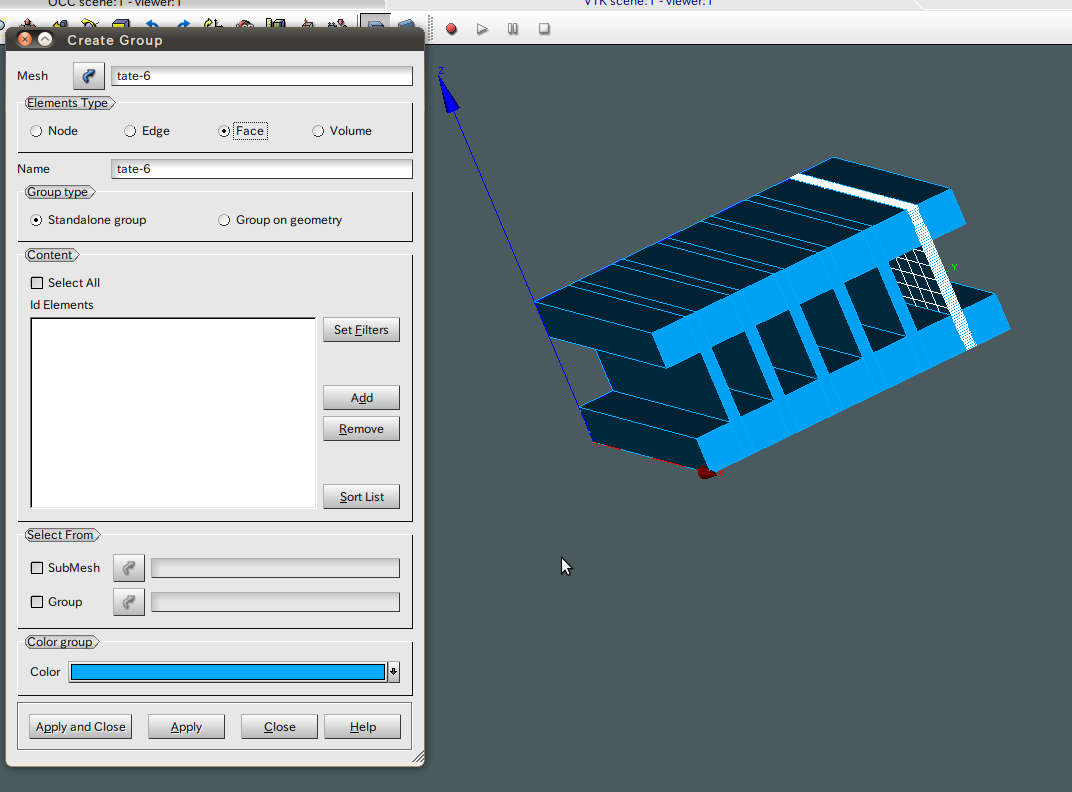

mesh > creategroup (↓図参照)
で Elements Type を Face に、Content を select All にチェックを入れ、base-1 を選択する。
そして tate-1 、top-1 と次々Groupを作っていく。
最後に全体のモデルを合成する。

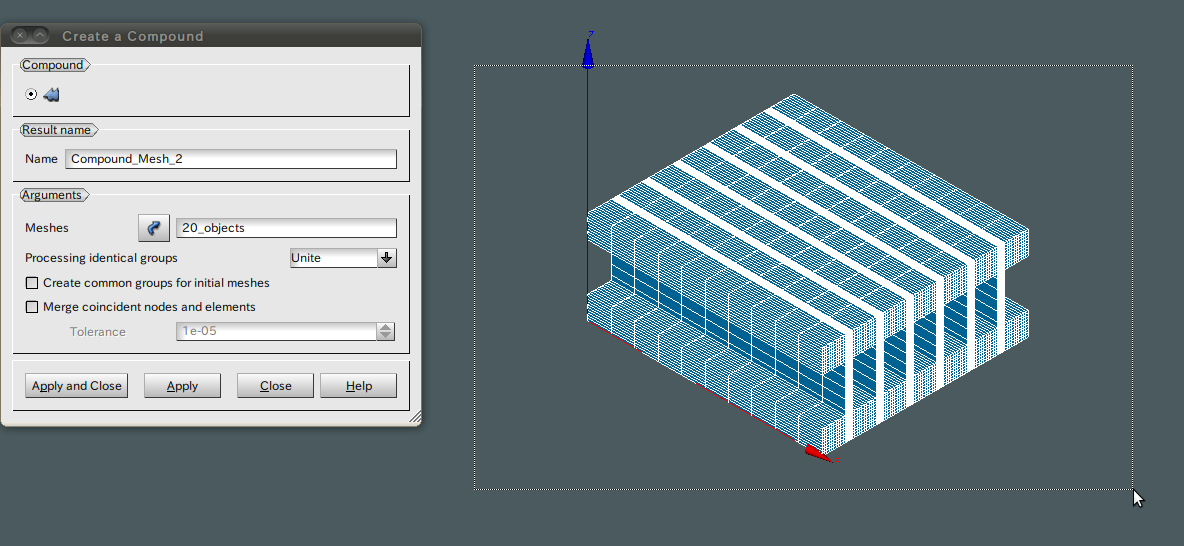

Mesh > Build Cmpound
マウスの左クリックでドラッグすれば長方形の白い枠が出てくるので、その白枠にモデル全体を収めるようにドラッグする。
次にcgxで拘束面と載荷面を指定し、載荷する。 確認してみると・・・・

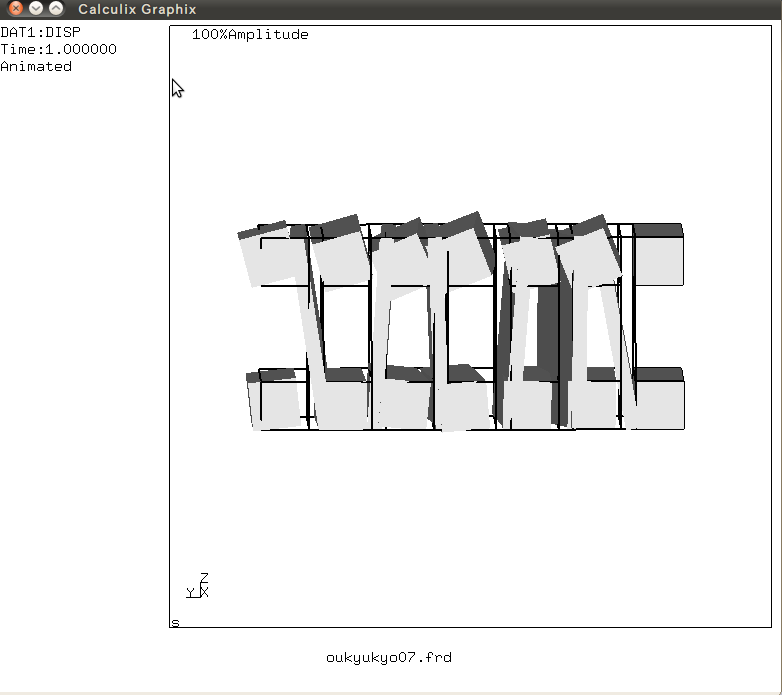

・・・という感じ。 部材同士が全然接着できていないので、荷重をかけると部材がバラバラに 動いてしまった。
また失敗・・・。 おそらく一気にcompoundしたのがいけなっかたのかなと思われる。
しかし、私は応急橋は鋼板と木材から成る複合材だと思っていたが、木材だけで作られていることが分かり、これまでの作業は一旦中止する。
