梁理論で割る(オンサイト木橋)

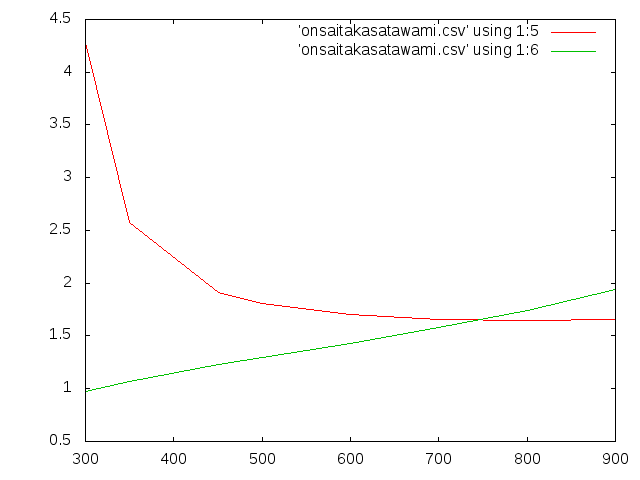

梁理論で割る(応急橋)

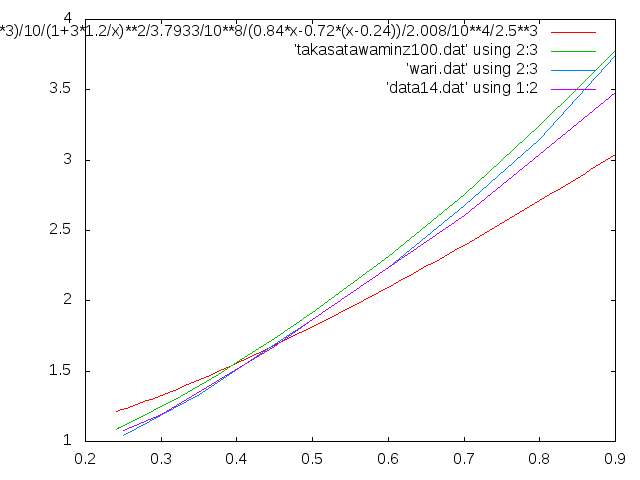

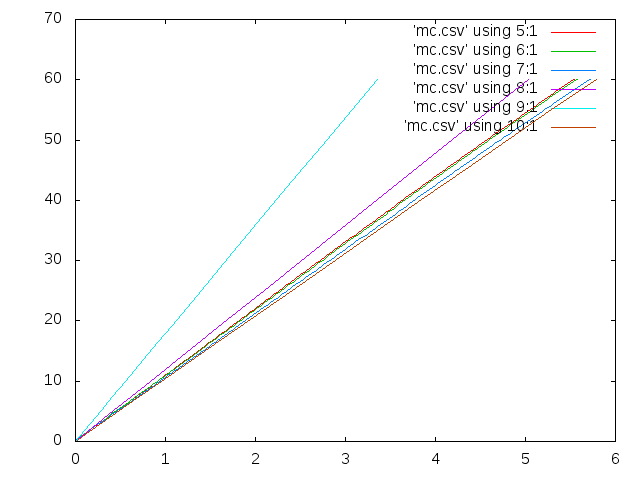

荷重ーたわみ曲線(中央載荷)

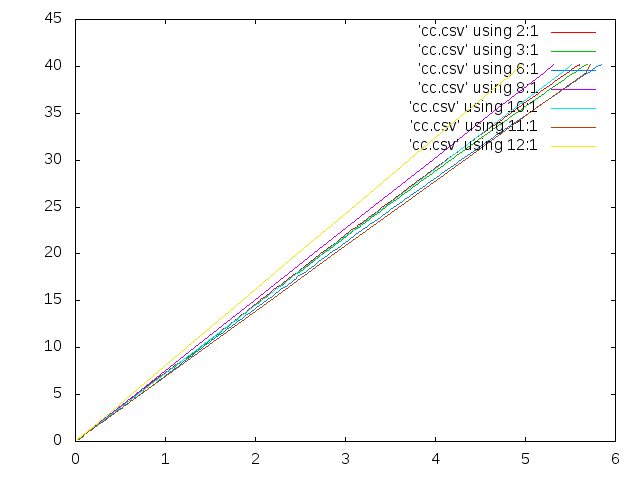

荷重ーたわみ曲線(等曲げ載荷)
Mesh

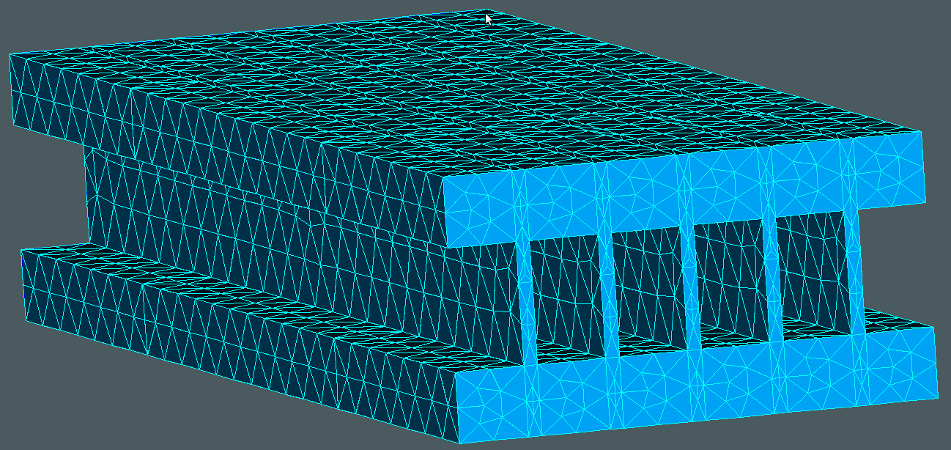

length=100

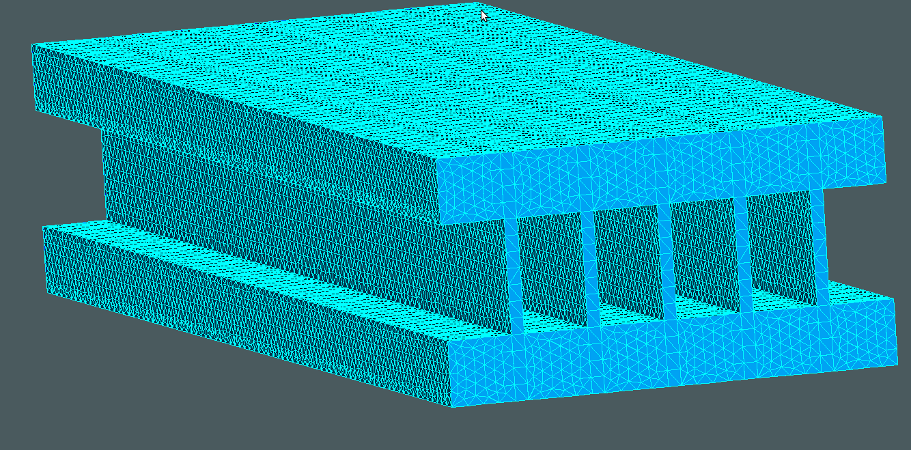

length=30
モデル化

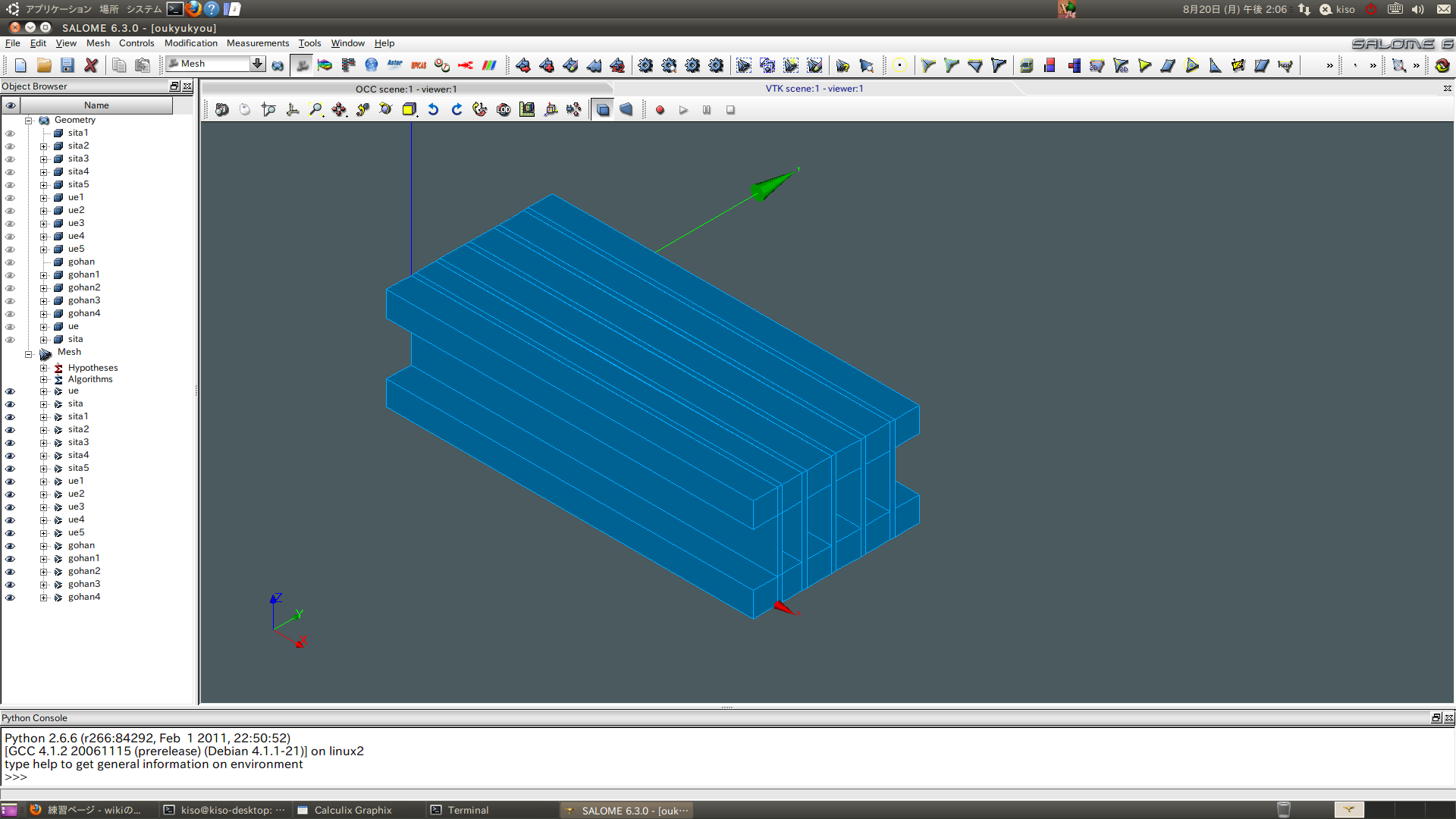

salomeで試験体を作り、

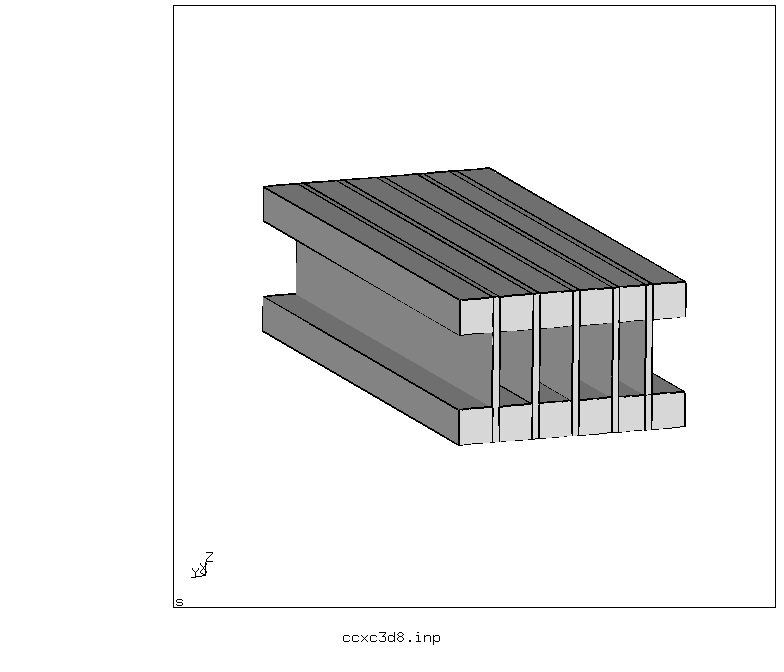

ccxで、拘束点や載荷条件を設定し、解析を行う。
/frac{P}{2}
/frac{X^{2}}{sinx}
プレストレス木床版
木床版2段の曲げ剛性:88.96MNm^{2}
手計算
荷重(kN) | 変位(mm) |
0 | 0 |
1 | 0.0506 |
100 | 5.06 |
木床版1段の曲げ剛性:53.79MNm^{2}
手計算
荷重(kN) | 変位(mm) |
0 | 0 |
1 | 0.0837 |
100 | 8.37 |
等曲げたわみ式
0<z<a
$$-EIv"=Pz$$
$$-EIv'=\frac{P}{2}z^{2}+A$$
$$-EIv=\frac{P}{6}z^{3}+Az+B$$
$$v(0)=0,B=0$$
$$\theta(z)=\frac{M'{z}}{GkA}-v'(z)=\frac{P}{GkA}+\frac{1}{EI}(\frac{P}{2}z^{2}+A)$$
a<z<a+l
$$-EIv"=Pa$$
$$-EIv'=Paz+C$$
$$-EIv=\frac{Pa}{2}z^{2}+Cz+D$$
$$v'(a+\frac{l}{2})=0$$
$$Pa(a+\frac{l}{2})+C=0$$
$$C=-Pa(a+\frac{l}{2})$$
$$\theta(z)=\frac{0}{GkA}+\frac{1}{EI}(Paz+C)$$
$$=\frac{1}{EI}Pa(z-a-\frac{l}{2})$$
$$\theta(a)=\theta(a)$$
$$\frac{P}{kGA}+\frac{1}{EI}(\frac{P}{2}a^{2}+A)=-\frac{lPa}{2EI}$$
$$A=-\frac{Pa}{2}(a+l)-\frac{PEI}{kGA}$$
$$v(a)=v(a)$$
$$\frac{P}{6}a^{3}-\frac{Pa^{2}}{2EI}(a+l)-\frac{Pa}{kGA}=\frac{Pa^{3}}{2}-Pa^{2}(a+\frac{l}{2}+D)$$
$$D=Pa^{2}(\frac{2a}{3}+\frac{l}{2})-\frac{Pa^{2}}{2EI}(a+l)-\frac{Pa}{kGA}$$
$$.$$
$$.$$
$$.$$
$$v(\frac{l}{2})=\frac{Pa}{24EI}(3l^{2}+4a^{2})+\frac{Pa}{kGA}$$
たわみ=$\frac{P\ell^3}{48EI}$+$\frac{P\ell}{4k^{*}EA}$
たわみ=$\frac{P\ell^3}{48EI}$+$\frac{P\ell}{4kGA}$
