日付	曜日	開始～終了	作業時間(h)	立合	作業内容
4/18	月曜日	14:00~18:00	4	後藤	Linuxの基本操作
4/21	木曜日	14:30~18:00	3.50	後藤	翻訳の分担＆パソコン
4/25	月曜日	15:00~19:00	4	後藤	フォートラン入門
5/16	月曜日	15:00~19:00	4	後藤	calculix(片持ち梁のたわみ)
5/23	月曜日	15:00~19:00	4	後藤	片持ち梁のたわみ
5/26	木曜日	14:30~18:30	4	後藤	calculix(アクリルのたわみ)
6/2	木曜日	14:30~19:30	5	後藤	calculix(アクリルのたわみ)
6/6	月曜日	14:00~19:00	5	後藤	calculix(直交異方性材料の応力ひずみ)
6/9	木曜日	14:30~19:30	5	後藤	calculix(直交異方性材料の応力ひずみ)
6/12	日曜日	14:00~18:00	4	後藤	calculix(直交異方性材料の応力ひずみ)
6/13	月曜日	14:00~19:00	5	後藤	calculix(直交異方性材料の応力ひずみ)
6/16	木曜日	14:30~19:30	5	後藤	calculix
6/20	月曜日	14:00~18:00	4	後藤	calculix
6/23	木曜日	10:30~14:30	4	後藤	船川打ち合わせ
6/27	月曜日	14:00~19:00	5	後藤	calculix
6/30	木曜日	10:30~14:30	4	後藤	船川資料整理
7/4	月曜日	14:00~19:00	5	後藤	LateXとXHTML
7/7	木曜日	10:30~14:30	4	後藤	船川資料整理
7/21	木曜日	10:30~14:30	4	後藤	船川資料整理
7/25	月曜日	12:00~18:00	6	後藤	LateXとXHTML
7/28	木曜日	10:30~14:30	4	後藤	船川資料整理
8/4	木曜日	10:30~14:30	4	後藤	船川資料整理
8/15	月曜日	12:00~18:00	6	後藤	LateXとXHTML
8/18	木曜日	10:30~14:30	4	後藤	船川資料整理
8/22	月曜日	10:00~15:00	5	後藤	LateXとXHTML
8/24	木曜日	10:30~14:30	4	後藤	船川資料整理
9/15	木曜日	10:30~14:30	4	後藤	船川資料の複写テスト
9/16	金曜日	14:00~18:00	4	後藤	gthumb、ウェブアルバム
9/26	月曜日	12:00~19:00	7	後藤	gthumb、ウェブアルバム
9/29	木曜日	10:00~15:00	5	後藤	船川資料の複写
11/17	木曜日	12:00~17:00	5	後藤	XHTML、ウェブアルバム
11/18	金曜日	14:00~19:00	5	後藤	XHTML、ウェブアルバム
11/19	土曜日	14:00~19:00	5	後藤	ImageMagick?、ウェブアルバム
11/21	月曜日	14:00~19:00	5	後藤	ImageMagick?、ウェブアルバム
11/24	木曜日	14:00~19:00	5	後藤	XHTML、スタイルシート
11/25	金曜日	14:00~19:00	5	後藤	XHTML、スタイルシート
11/26	土曜日	8:00~16:30	8.50	後藤	船川土木遺産シンポジウム
11/29	火曜日	14:00~19:00	5	後藤	XHTML、検索機能
11/30	水曜日	11:00~17:00	6	後藤	XHTML、検索機能
12/2	金曜日	14:00~19:00	5	後藤	XHTML、cgiスクリプト
12/6	火曜日	14:00~19:00	5	後藤	XHTML
12/7	水曜日	10:00~15:00	5	後藤	XHTML
12/9	金曜日	14:00~19:00	5	後藤	XHTML
12/10	土曜日	13:00~18:00	5	後藤	XHTML
12/13	火曜日	12:00~18:00	6	後藤	XHTML
12/14	水曜日	10:00~17:00	7	後藤	中間発表用スライド作成
12/16	金曜日	14:00~19:00	5	後藤	スライド作成
12/17	土曜日	13:00~19:00	6	後藤	スライド作成
12/19	月曜日	11:00~16:00	5	後藤	中間発表
12/22	木曜日	13:00~19:00	6	後藤	XHTML
12/23	金曜日	14:00~19:00	5	後藤	XHTML
12/27	火曜日	10:00~15:00	5	後藤	資料分析
1/9	月曜日	10:00~17:00	7	後藤	資料分析
1/11	水曜日	10:00~17:00	7	後藤	資料分析
1/12	木曜日	10:00~15:00	5	後藤	資料分析
1/13	金曜日	10:00~17:00	7	後藤	資料分析
1/17	火曜日	10:00~15:00	5	後藤	資料分析
1/18	水曜日	10:00~17:00	7	後藤	発表概要TEX作成
1/19	木曜日	13:00~18:00	5	後藤	TEX作成
1/23	月曜日	10:00~17:00	7	後藤	TEX作成、資料分析
1/24	火曜日	13:00~18:00	5	後藤	資料分析
1/25	水曜日	12:00~19:00	7	後藤	発表用スライド作成
1/27	金曜日	13:00~18:00	5	後藤	スライド作成
1/28	土曜日	10:00~16:00	6	後藤	資料分析
1/30	月曜日	10:00~15:00	5	後藤	TEX、スライド作成
2/2	木曜日	13:00~19:00	6	後藤	発表練習、スライド
2/3	金曜日	10:00~18:00	8	後藤	TEX、スライド作成
2/4	土曜日	13:00~19:00	6	後藤	スライドまとめ
2/5	日曜日	13:00~19:00	6	後藤	スライドまとめ
2/6	月曜日	13:00~17:00	5	後藤	スライドまとめ
		合計	364

片持ち梁のたわみ

材質:アクリル(ヤング率:3.2*10^9Pa.ポアソン比:0.35) 形状:2cm*2cm*40cm(高さ*幅*軸長)

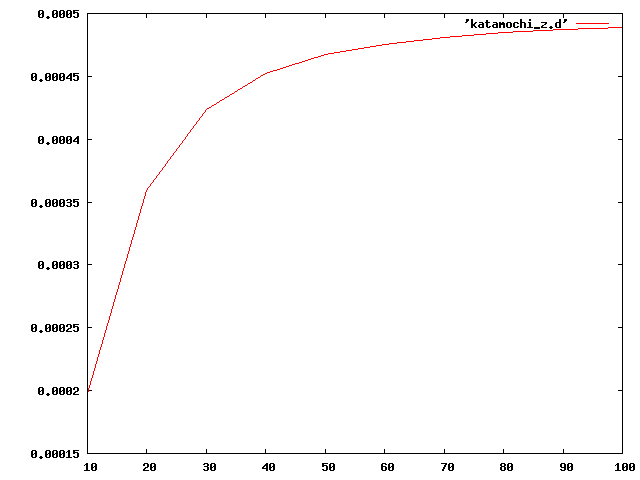

z方向の要素分解数とたわみ量の関係

要素分解数(nx.ny/2.nz/10)	nx10100	8ny100	810nz
1	4.8456E-04	4.6903E-04	1.9795E-04
2	4.8808E-04	4.8422E-04	3.5896E-04
3	4.8879E-04	4.8722E-04	4.2345E-04
4	4.8906E-04	4.8835E-04	4.5243E-04
5		4.8906E-04	4.6728E-04
6			4.7549E-04
7			4.8087E-04
8			4.8476E-04
9			4.8707E-04
10			4.8906E-04

直交異方性材料の応力ひずみ関係の式

$\begin{pmatrix} \sigma_{11} \\ \sigma_{22} \\ \sigma_{33} \\ \sigma_{12} \\ \sigma_{23} \\ \sigma_{31} \end{pmatrix} = \begin{pmatrix} E_{1111} & E_{1122} & E_{1133} & 0 & 0 & 0 \\ \ & E_{2222} & E_{2233} & 0 & 0 & 0 \\ \ & \ & E_{3333} & 0 & 0 & 0 \\ \ & \ & \ & E_{1212} & 0 & 0 \\ \ & \ & \ & \ & E_{2323} & 0 \\ \ & \ & \ & \ & \ & E_{3131} \end{pmatrix} \begin{pmatrix} \epsilon_{11} \\ \epsilon_{22} \\ \epsilon_{33} \\ \epsilon_{12} \\ \epsilon_{23} \\ \epsilon_{31} \end{pmatrix}$

複写画像関連

無反射ガラスによる複写画像の違い

ガラスを用いることで映りこみがやや出てしまうが、資料の折り目による陰影を抑えることができる。

紙質やわらか

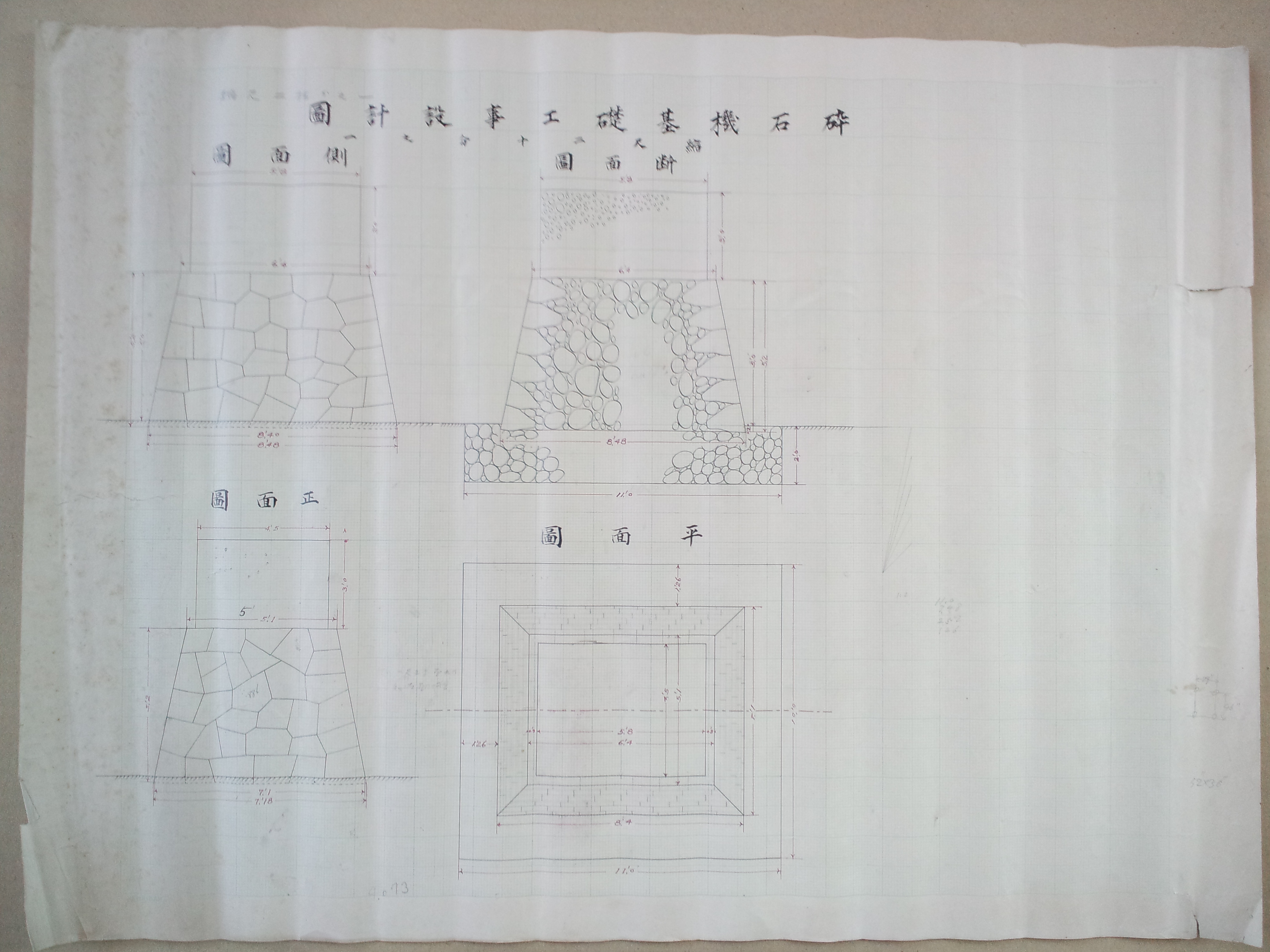

ガラス無しhttp://www.str.ce.akita-u.ac.jp/~gotouhan/komatsu/CA3F0105.JPG

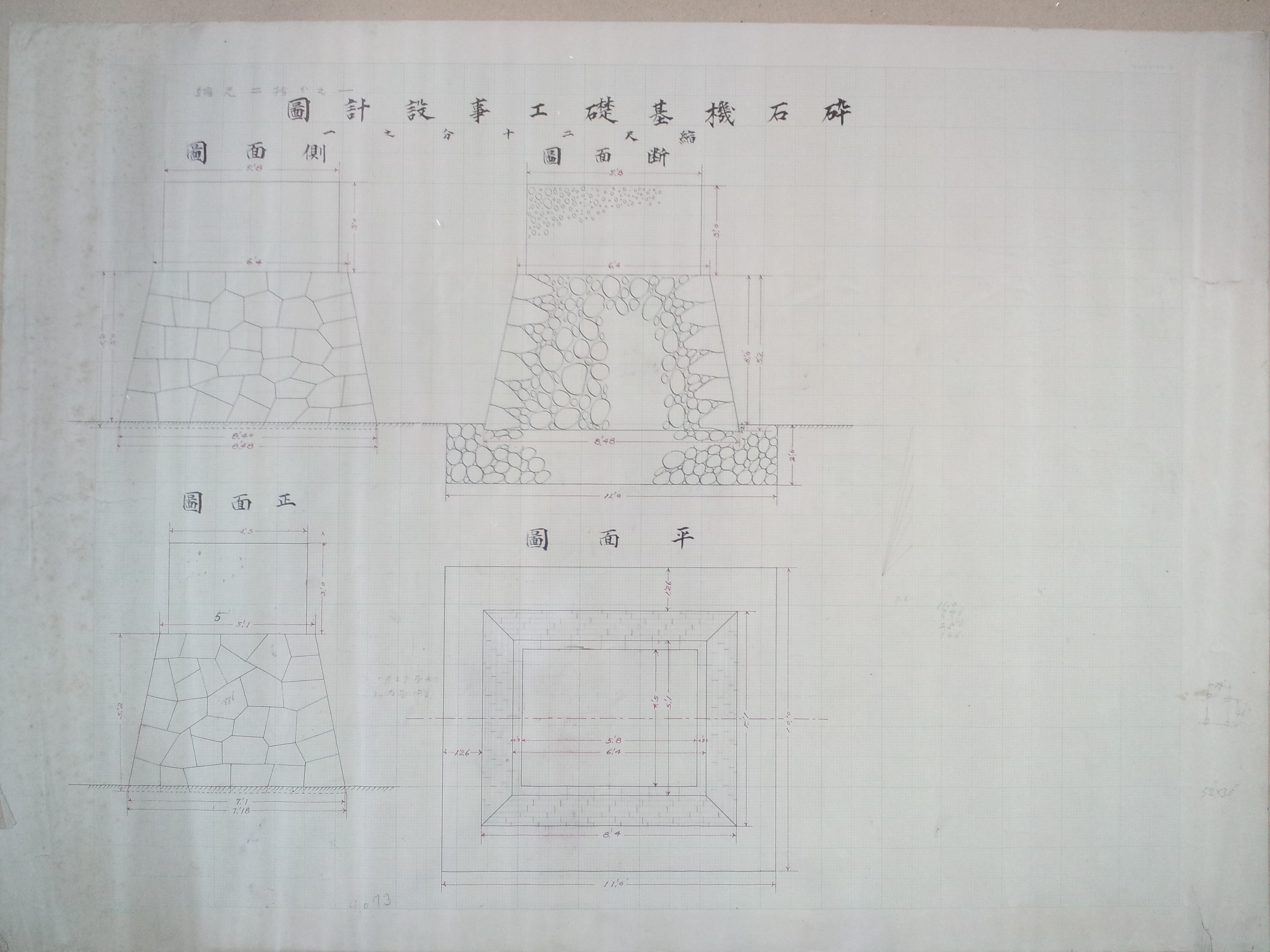

ガラス有りhttp://www.str.ce.akita-u.ac.jp/~gotouhan/komatsu/CA3F0104.JPG

紙質かたい

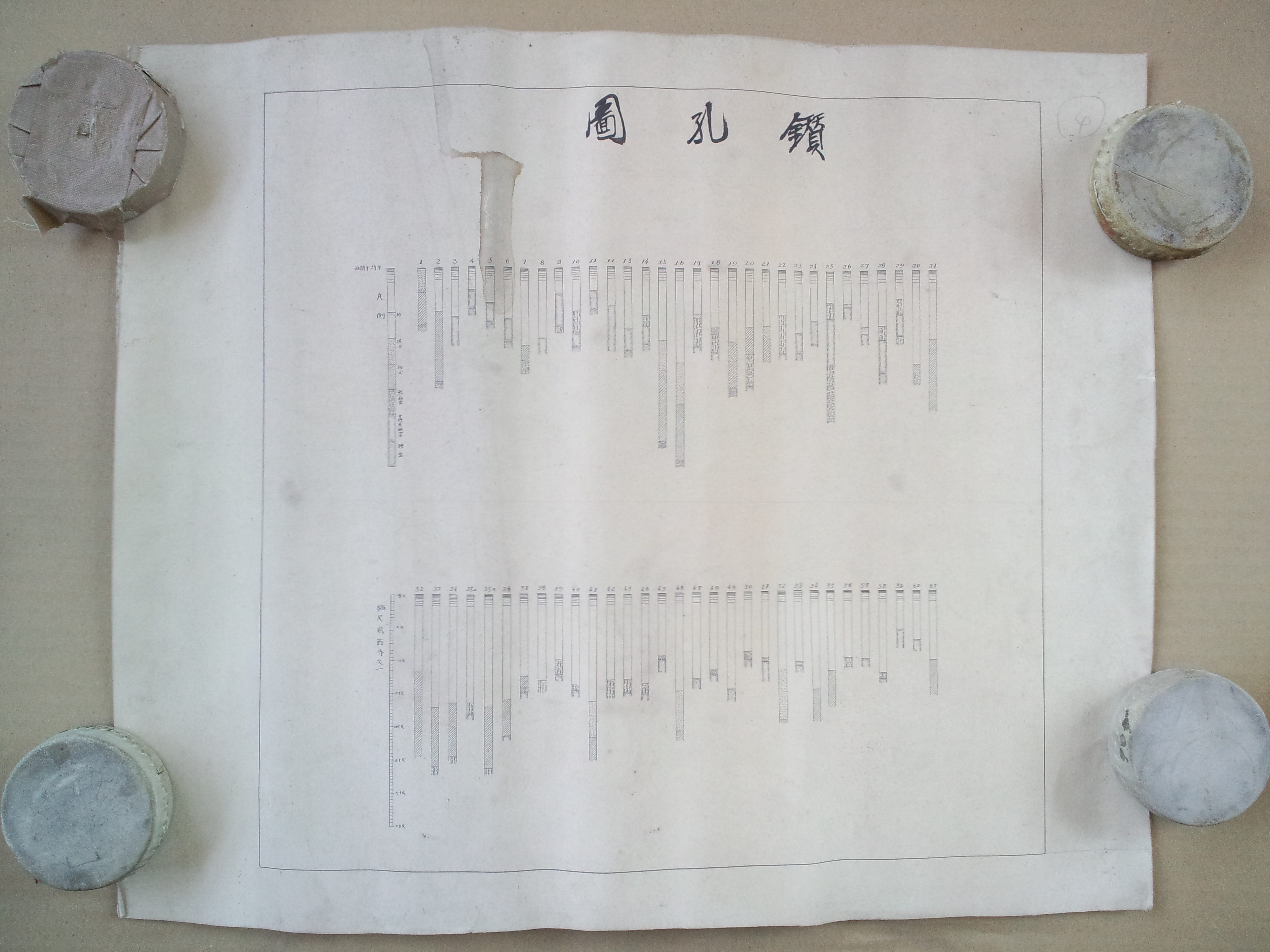

ガラス無しhttp://www.str.ce.akita-u.ac.jp/~gotouhan/komatsu/CA3F0107.JPG

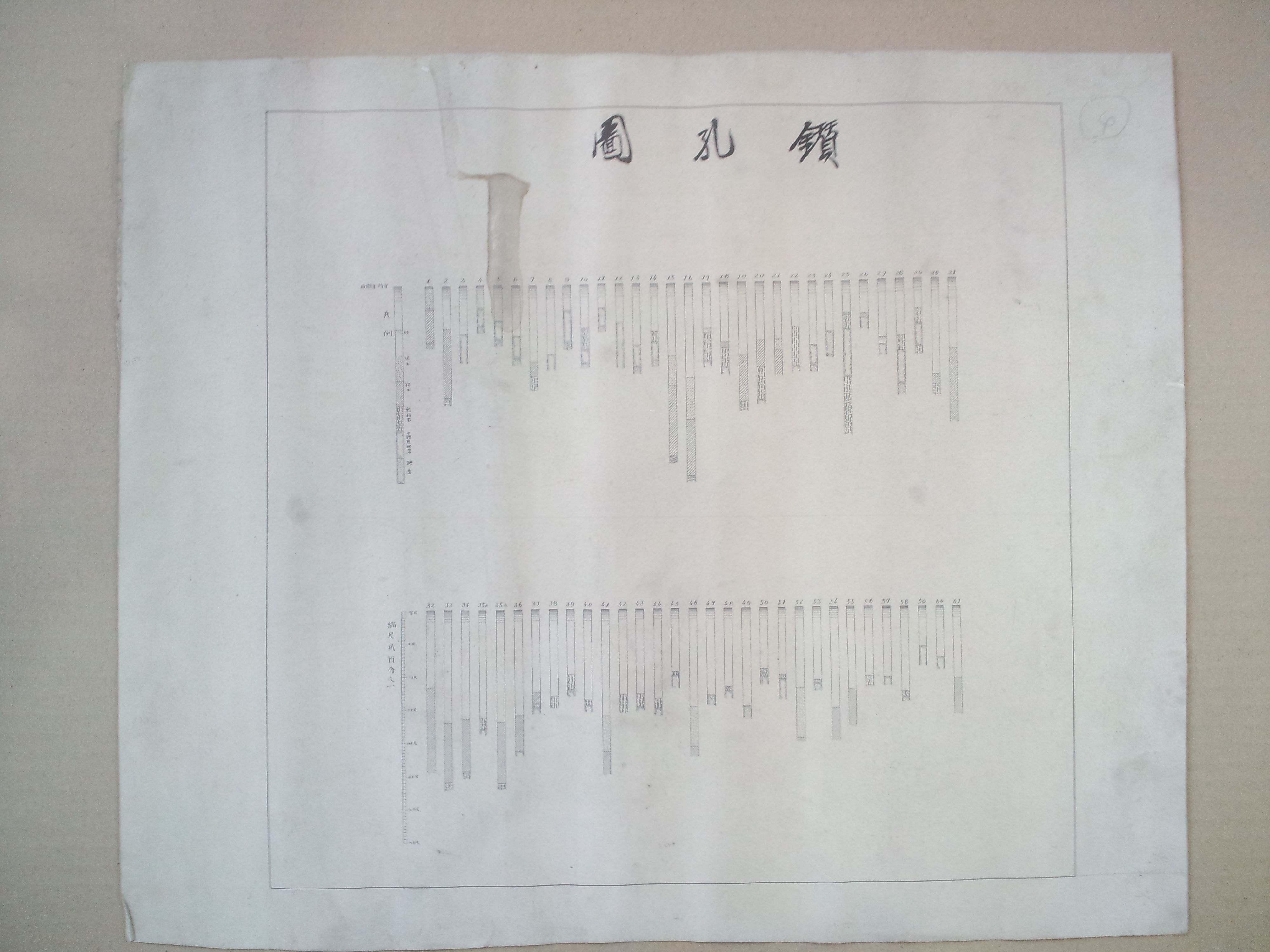

ガラス有りhttp://www.str.ce.akita-u.ac.jp/~gotouhan/komatsu/CA3F0106.JPG

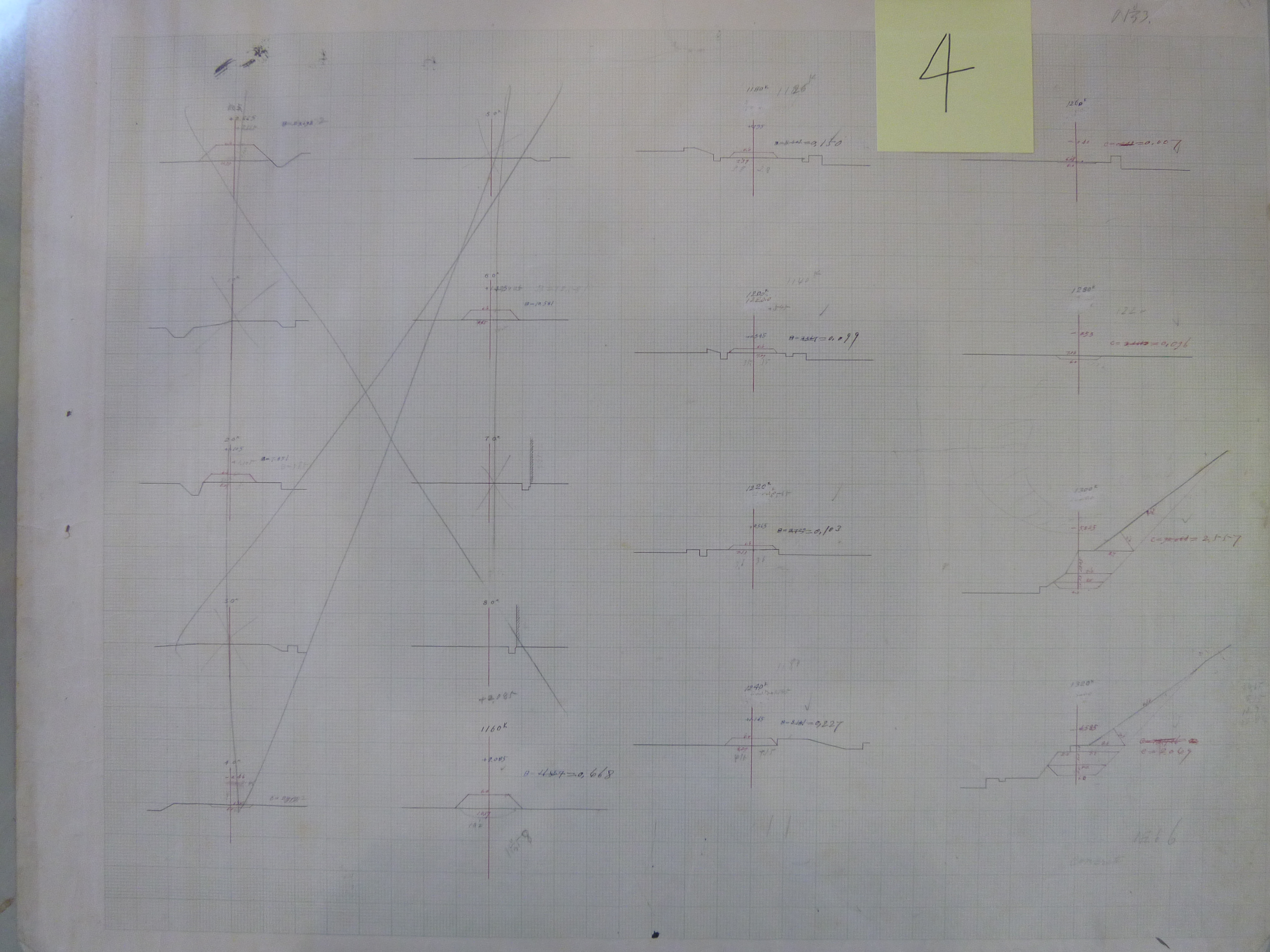

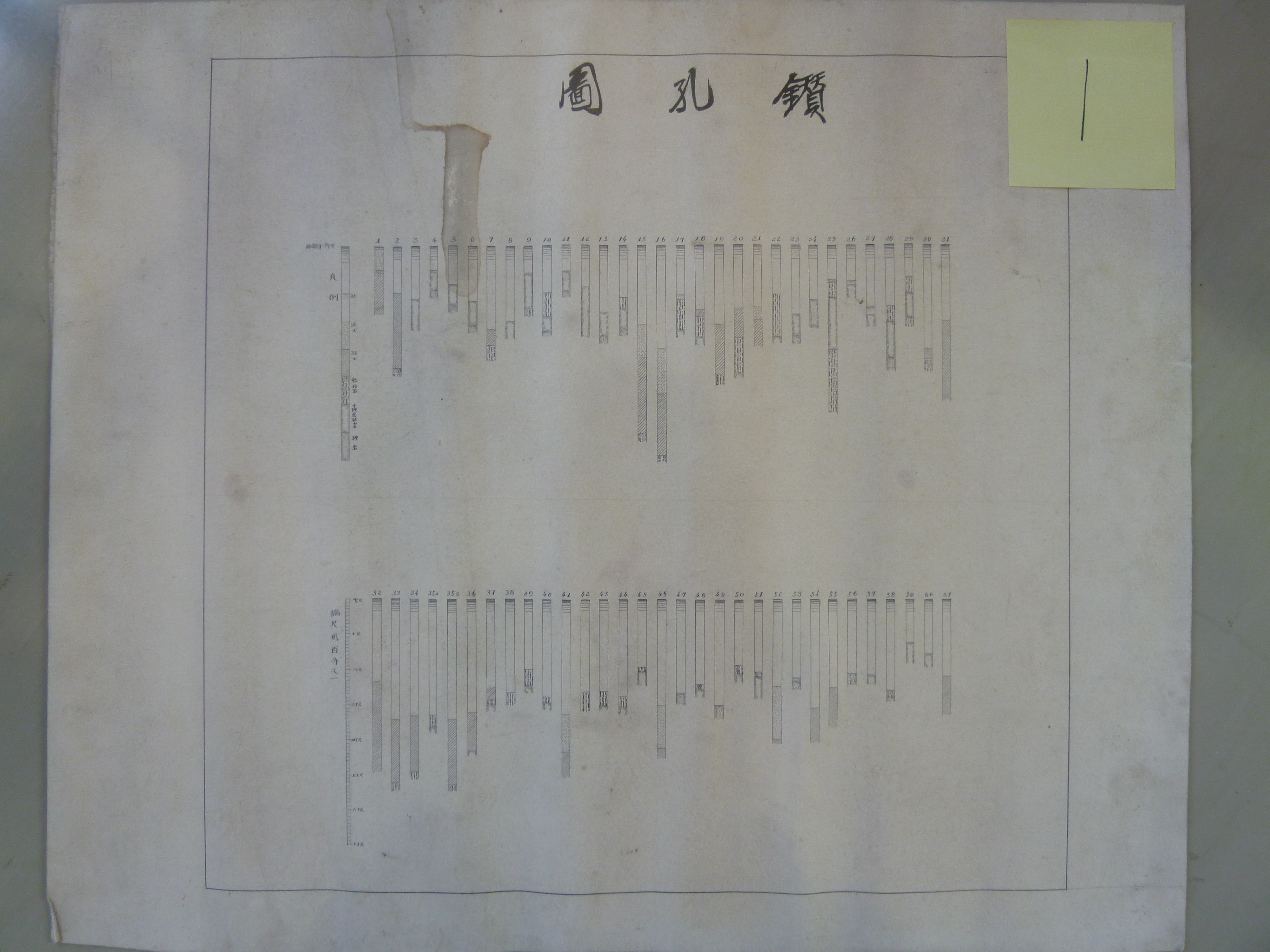

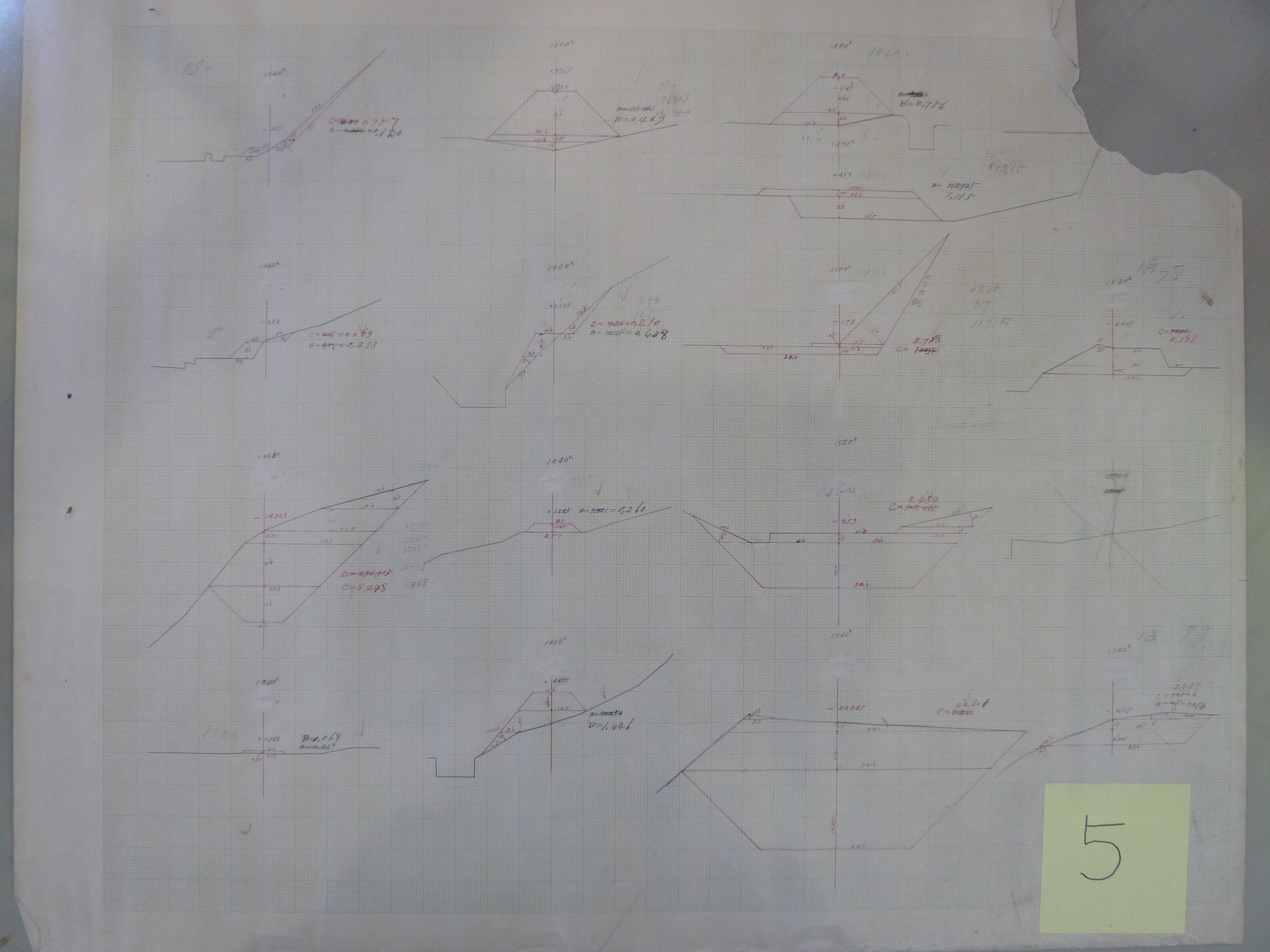

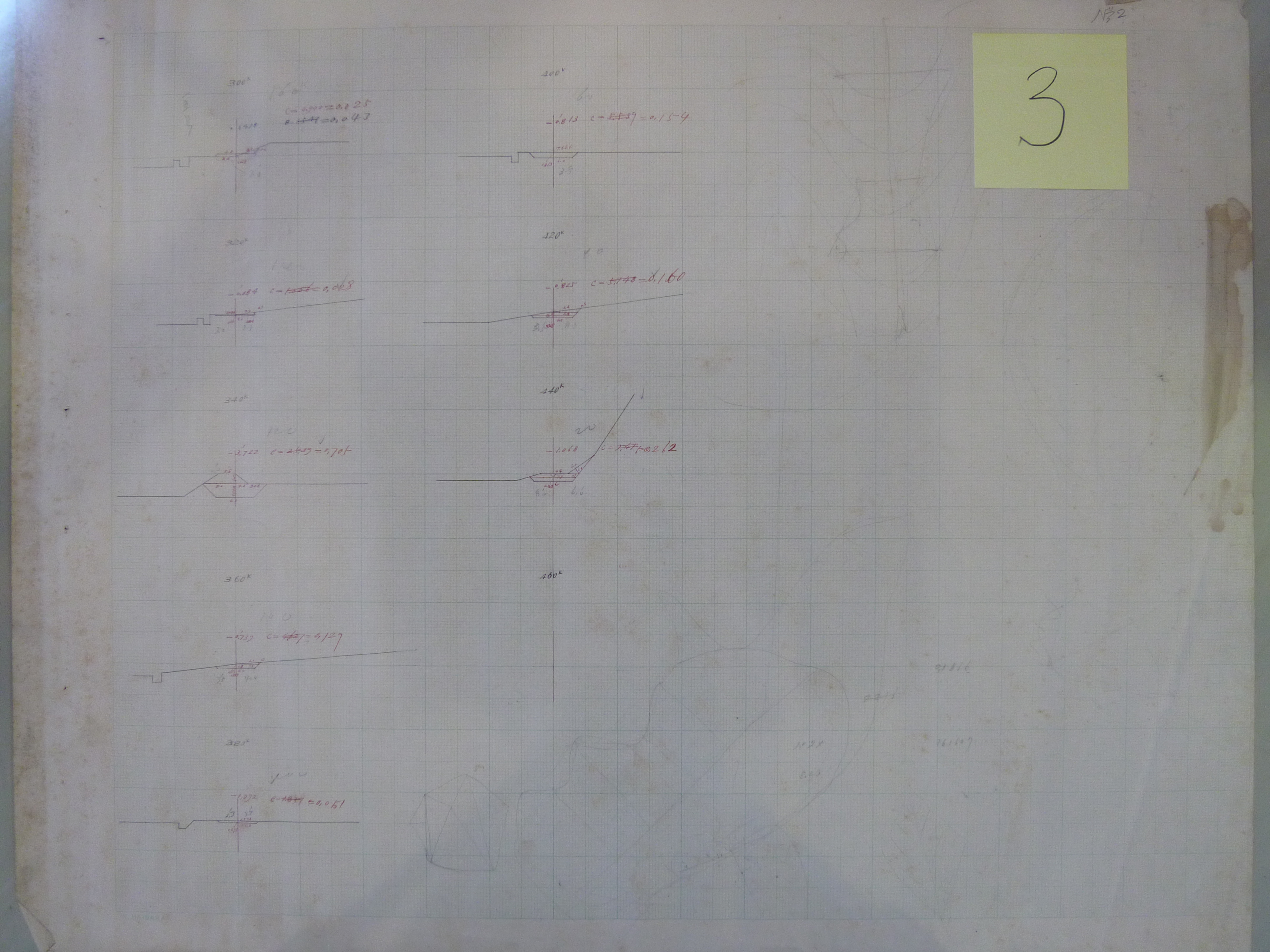

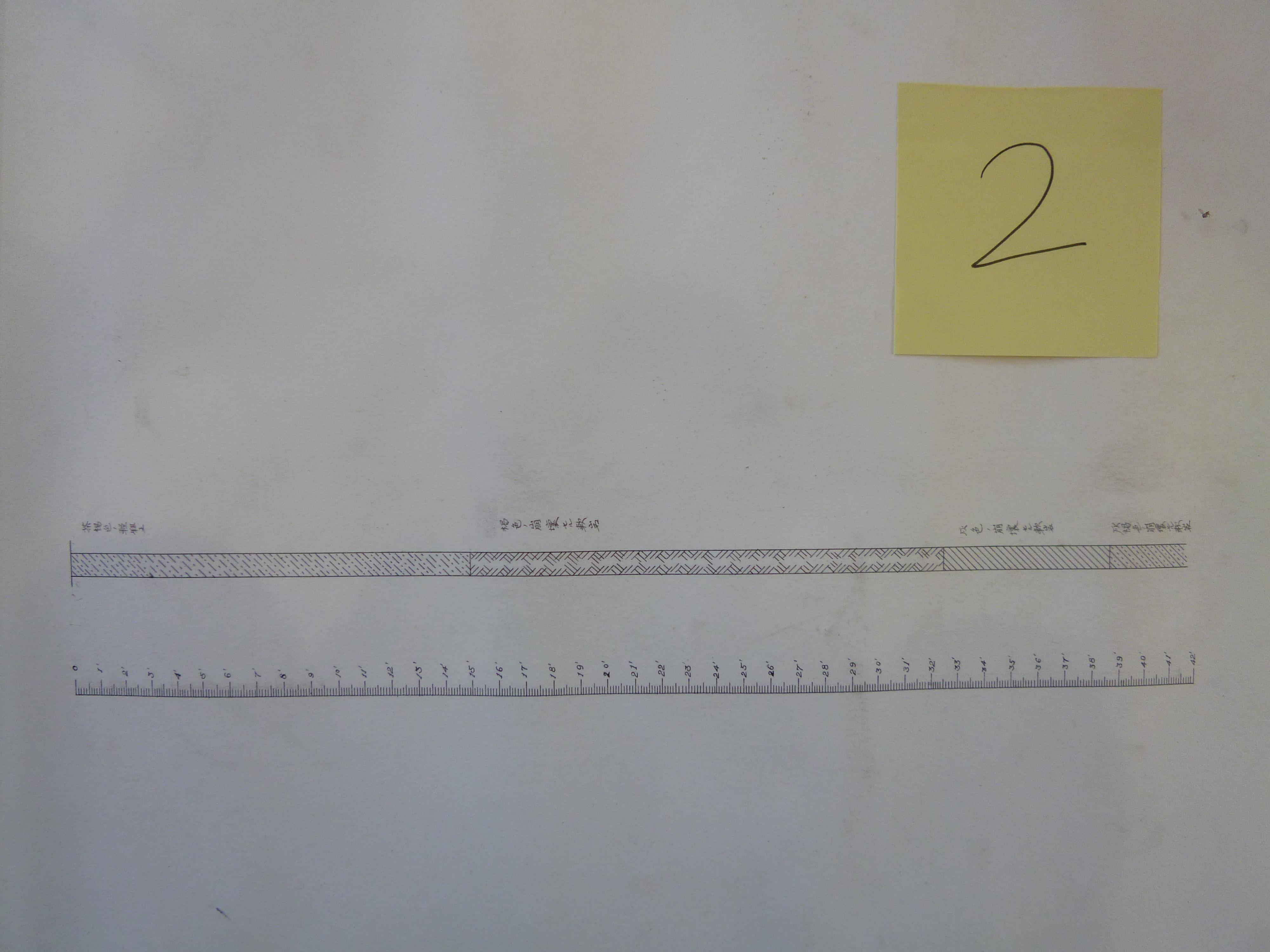

デジタルカメラによる複写テスト

手ブレによる画質の低下が気になる。

船川資料ウェブアルバムの作成

ウェブページ作成のため学ぶ、XHTML(HyperText? Markup Language)の基礎

ウェブアルバム作成

全ての画像のサムネイルの作成(.JPG→.jpg)
元画像とサムネイルを分別
変換した画像をhtmlファイルに変換

implicit real*8(a-h,o-z)
character a20*20,b20*20
nretu=3
open(4,file='lsjpg')
read(4,*) n
open(5,file='lsjpeg')
iretu=0
do i=1,n
if(iretu==0) then
print*,'<tr>'
end if
iretu=iretu+1
read(4,*) a20
read(5,*) b20
print*,'<td><a href=\"',a20,'"><img src="',b20,'\" /></a></td>'
if(iretu==nretu) then
print*,'</tr>'
iretu=0
end if
end do
end

個別htmlに貼り付ける情報

implicit real*8(a-h,o-z)
character a20h*20,a20je*20,a20j*20,html*20,a40l*40
nretu=6
open(1,file='lshtml')
read(1,*) n
open(2,file='lsjpeg')
open(3,file='lsjpg')
open(4,file='lslh')
open(7,file='index.html')
iretu=0
write(7,*) '<html>'
write(7,*) '<body>'
write(7,*) '<table>'
do i=1,n
if(iretu==0) then
write(7,*) '<tr>'
end if
iretu=iretu+1
read(1,*) a20h
read(2,*) a20je
read(4,'(a40)') a40l
write(7,*) '<td>'
write(7,*) ' <a href=\"',a20h,'"><img src="',a20je,'\" /></a><br />'
write(8,*) '  <p>'
write(8,*) '  <small>'
write(7,*) '   資料番号：',i,'<br />'
write(7,'(a40)') a40l
write(8,*) '  </small>'
write(8,*) '  </p>'
write(7,*) '</td>'
if(iretu==nretu) then
write(7,*) '</tr>'
iretu=0
end if
open(8,file=a20h)
read(3,*) a20j
write(8,*) '<html>'
write(8,*) '<body>'
write(8,*) '<p>'
write(8,*) '<a href=\"',a20j,'"><img src="',a20je,'\" /></a><br />'
write(8,'(a40)')    a40l
write(8,*) '</p>'
write(8,*) '<ul>'
write(8,*) ' <li>資料番号：',i,'</li>'
write(8,*) ' <li>画像種別：</li>'
write(8,*) ' <li>紙種：</li>'
write(8,*) ' <li>年代：</li>'
write(8,*) ' <li>キーワード：</li>'
write(8,*) '</ul>'
write(8,*) '</body>'
write(8,*) '</html>'
close(8)
end do
write(7,*) '</table>'
write(7,*) '</body>'
write(7,*) '</html>'
close(1)
close(2)
close(3)
close(7)
end

個別htmlにindex.htmlと前後画像個別htmlへのリンク

implicit real*8(a-h,o-z)
character a20h(1000)*20,a20je*20,a20j*20,html*20,a40l*40
nretu=6
open(1,file='lshtml')
read(1,*) n
open(2,file='lsjpeg')
open(3,file='lsjpg')
open(4,file='lslh')
open(7,file='index.html')
iretu=0
write(7,*) '<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.1//EN"'
write(7,*) '"http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd">'
write(7,*) '<html xmlns="http://www.w3.org/1999/xhtml"'
write(7,*) 'xml:lang="ja" version="-//W3C//DTD XHTML 1.1//EN">'
write(7,*) '<head>'
write(7,*) '<meta http-equiv="Content-type" content="application/xhtml+xml;'
write(7,*) 'charset=utf-8" />'
write(7,*) '<meta http-equiv="Content-Style-Type" content="text/css" />'
write(7,*) '<link rel="stylesheet" href="./webhtml_1.css" '
write(7,*) 'type="text/css" />'
write(7,*) '<title>画像アルバム</title>'
write(7,*) '</head>'
write(7,*) '<body>'
write(7,*) '<table>'
do i=1,n
read(1,*) a20h(i)
end do
do i=1,n
if(iretu==0) then
write(7,*) '<tr>'
end if
iretu=iretu+1
read(2,*) a20je
read(4,'(a40)') a40l
write(7,*) '<td>'
write(7,*) ' <a href=\"',a20h(i),'"><img src="',a20je,'\" /></a><br />'
write(7,*) '  <p>'
write(7,*) '  <small>'
write(7,*) '   資料番号：',i,'<br />'
write(7,'(a40)') a40l
write(7,*) '  </small>'
write(7,*) '  </p>'
write(7,*) '</td>'
if(iretu==nretu) then
write(7,*) '</tr>'
iretu=0
end if
open(8,file=a20h(i))
read(3,*) a20j
write(8,*) '<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.1//EN"'
write(8,*) '"http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd">'
write(8,*) '<html xmlns="http://www.w3.org/1999/xhtml"'
write(8,*) 'xml:lang="ja" version="-//W3C//DTD XHTML 1.1//EN">'
write(8,*) '<head>'
write(8,*) '<meta http-equiv="Content-type" content="application/xhtml+xml;'
write(8,*) 'charset=utf-8" />'
write(8,*) '<meta http-equiv="Content-Style-Type" content="text/css" />'
write(8,*) '<link rel="stylesheet" href="./webhtml_2.css" '
write(8,*) 'type="text/css" />'
write(8,*) '<title>',a20j,'</title>'
write(8,*) '</head>'
write(8,*) '<body>'
write(8,*) '<p>'
write(8,*) '<a href="./index.html">上</a><br />'
write(8,*) '<a href="',a20h(i-1),'">前</a>'
write(8,*) '<a href=\"',a20j,'"><img src="',a20j,'" width="600" \" /></a>'
write(8,*) '<a href="',a20h(i+1),'">次</a><br />'
write(8,'(a40)')    a40l
write(8,*) '</p>'
write(8,*) '<ul>'
write(8,*) ' <li>資料番号：',i,'</li>'
write(8,*) ' <li>画像種別：</li>'
write(8,*) ' <li>紙種：</li>'
write(8,*) ' <li>年代：</li>'
write(8,*) ' <li>キーワード：</li>'
write(8,*) '</ul>'
write(8,*) '</body>'
write(8,*) '</html>'
close(8)
end do
write(7,*) '</tr>'
write(7,*) '</table>'
write(7,*) '</body>'
write(7,*) '</html>'
close(1)
close(2)
close(3)
close(4)
close(7)
end

左横書き、右横書き

1940年（昭和15年）頃からは左横書きによる方向統一の動きが各所で散見されるようになり、文部省の諮問機関、国語審議会では1942年（昭和17年）7月、左横書きを本則とする旨の答申を出すに至る。 URL:http://ja.wikipedia.org/wiki/%E7%B8%A6%E6%9B%B8%E3%81%8D%E3%81%A8%E6%A8%AA%E6%9B%B8%E3%81%8D
諸官庁の作成する文書形式のガイドライン『公用文作成の要領』（1951年（昭和26年）10月30日国語審議会審議決定・1952年（昭和27年）4月4日内閣官房長官依命通知）では、「執務能率を増進する目的をもって、書類の書き方についてなるべく広い範囲にわたって左横書きとする」としている。 URL:同上
公用文作成の要領 URL:http://ja.wikipedia.org/wiki/%E5%85%AC%E7%94%A8%E6%96%87%E4%BD%9C%E6%88%90%E3%81%AE%E8%A6%81%E9%A0%98

尺貫法からメートル法への移行

1891年制定された度量衡法（明治24年法律第3号）では、尺・貫をそれぞれ原器によって定義してメートル法の計量も認めるという、間接的なメートル法採用体系となった（尺貫法という言葉はこのときにできた。）。以後、1921年にメートル法を基本とする度量衡法の改正（メートル法度量衡法）がなされ、尺貫法からメートル法へ国内単位の統一を図った。

http://ja.wikipedia.org/wiki/%E3%83%A1%E3%83%BC%E3%83%88%E3%83%AB%E6%9D%A1%E7%B4%84

日本は1885年（明治18年）に条約に加入、1889年（明治22年）にメートル原器の交付を受け、1891年（明治24年）に施行された度量衡法で尺貫法と併用する形で導入された。それに伴い、新たに基本単位の漢字を当てたり（米・瓦・立）、補助単位の漢字を創作（籵粨粁糎粍・瓧瓸瓩瓰甅瓱・竍竡竏竕竰竓）してメートル法がいちはやく普及するように努めた。更に1921年（大正10年）同法改正で尺貫法を廃したが、使い慣れた単位を移行することへの庶民による根強い抵抗もあり、本格的な普及はメートル法の使用を義務付けた1951年（昭和26年）施行の計量法まで待たねばならなかった。URL:http://ja.wikipedia.org/wiki/%E3%83%A1%E3%83%BC%E3%83%88%E3%83%AB%E6%B3%95

間知石積みの種類

間知石整層積みの種類: 整層積(布積)、布築き伐合わせ積み、四方伐合わせ積み
間知石乱層積みの種類: 矢羽積(うってがえし積)、矢羽小谷積、綾織積、亀甲積、並亀甲積、亀甲矢羽積、堤防谷積

http://www.geocities.co.jp/NatureLand/9122/isizumi2/isizumi4.html

船川港湾歴史

参考資料：男鹿市史編纂委員会『船川開港史―築港五十周年記念―』(男鹿市役所)

築港以前：風待ち港
1878(明治11年)：工部大学生による測量調査開始
1897(明治30年)：大日向作太郎が主唱者となり船川港湾築港期成同盟会が設立
1900(明治33年)：大日向作太郎が通常県会に上程した船川港湾修築諮問案が可決し、本省へ申請される
1904(明治37年)-1905(明治38年)：日露戦争
1907(明治40年)：更に測量設計

秋田県技師牧彦七による船川港湾調査資料

1910(明治43年)：港湾調査会において、船川鉄道敷設を条件として、土崎港(現秋田港)と併せて一港とすることで、第2種重要港湾に指定される。

関連資料：男鹿市史編纂委員会『船川開港史―築港五十周年記念―』(男鹿市役所)

1911(明治44年)：本格的な築港が開始
1913(大正2年)：第一船入場が築造(第一船入場防波堤1914)
1916(大正5年)：船川軽便線(現男鹿線)が開通、海陸運送が盛んになる
1927(昭和2年)：内務省により第2種重要港湾に編入される
1930(昭和5年)：5000t岸壁が完成、外国貿易港としての第一歩を踏み出す(第二船入場防波堤1930)
