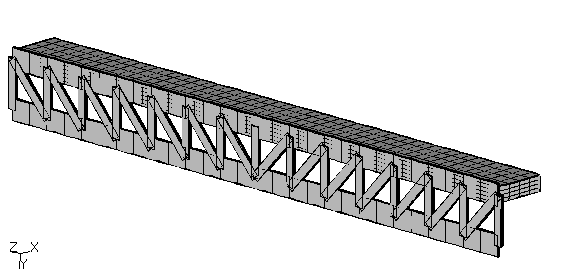

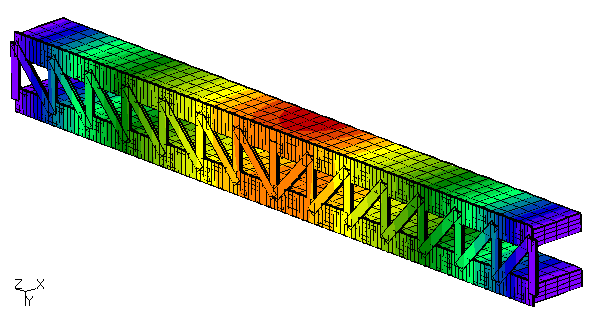

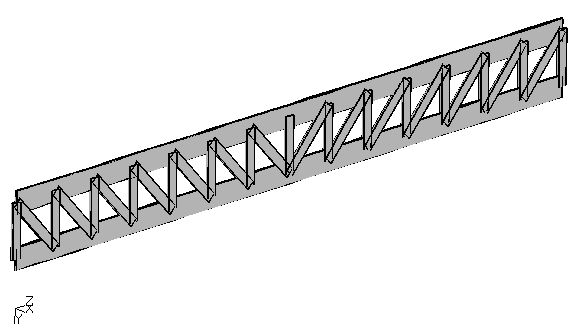

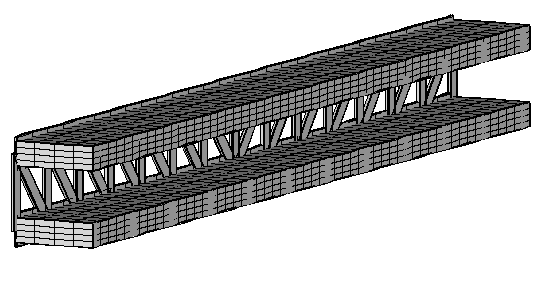

3D表示↓
分割数(nz) | たわみ(mm) | 相対誤差(%) |
1 | 3.3864 | 7.3 |
2 | 3.4341 | 6.0 |
4 | 3.4592 | 5.3 |
6 | 3.4681 | 5.0 |
8 | 3.4726 | 4.9 |
10 | 3.4753 | 4.8 |
20 | 3.4803 | 4.7 |
100 | 3.4831 | 4.6 |
200 | 3.4833 | 4.6 |

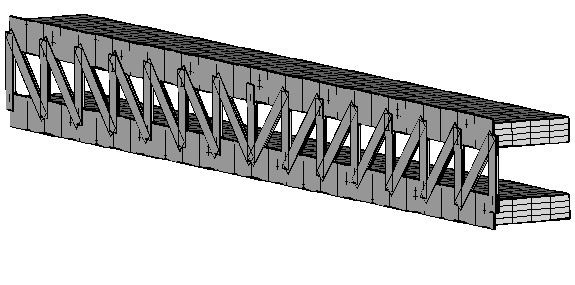

↑実行してできたinpファイルはPC鋼棒の位置で節点を共有していないため、生成されたinpファイルの要素情報を書き直す必要あり。対応表
↑実行してできたinpファイルはPC鋼棒の位置で節点を共有していないため、生成されたinpファイルの要素情報を書き直す必要あり。対応表

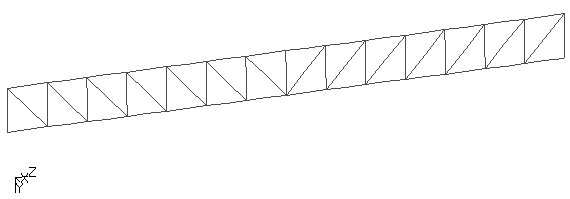

要素分割数(mz) | たわみ(mm) | 相対誤差(%) |
56 | 3.3217 | 9.0 |
140 | 3.3544 | 8.1 |
280 | 3.3619 | 7.9 |
1400 | 3.3650 | 7.8 |
荷重(kN) | トラス下部(mm) | 木部材平均(mm) | 全平均(mm) | 理論値(mm) |
10.0 | 1.2625 | 1.2422 | 1.2524 | 1.3280 |
20.0 | 2.5250 | 2.4844 | 2.5047 | 2.6560 |
27.5 | 3.4719 | 3.4160 | 3.4440 | 3.6519 |
30.0 | 3.7876 | 3.7266 | 3.7571 | 3.9839 |
40.0 | 5.0501 | 4.9688 | 5.0095 | 5.3119 |
50.0 | 6.3126 | 6.2110 | 6.2618 | 6.6399 |
60.0 | 7.5751 | 7.4532 | 7.5142 | 7.9679 |
70.0 | 8.8377 | 8.6954 | 8.7666 | 9.2959 |
80.0 | 10.1000 | 9.9377 | 10.0189 | 10.6238 |
90.0 | 11.3630 | 11.1797 | 11.2714 | 11.9518 |
100.0 | 12.6250 | 12.4220 | 12.5235 | 13.2798 |
要素分割数(mz) | トラス下部 | 木部材下部トラス側1 | トラス側2 | 中央 | 切断面側2 | 木部材下部切断面側1 |
56 | 2.3330[27.3%] | 2.3169[26.4%] | 2.2979[25.3%] | 2.2838[24.6%] | 2.2751[24.1%] | 2.2722[23.9%] |
140 | 2.3867[30.2%] | 2.3705[29.3%] | 2.3514[28.3%] | 2.3372[27.5%] | 2.3286[27.0%] | 2.3258[26.9%] |
280 | 2.4001[30.9%] | 2.3837[30.0%] | 2.3645[28.9%] | 2.3504[28.2%] | 2.3418[27.7%] | 2.3389[27.6%] |
1400 | 2.4057[31.2%] | 2.3891[30.3%] | 2.3700[29.3%] | 2.3558[28.5%] | 2.3473[28.0%] | 2.3444[27.9%] |
要素分割数(mz) | トラス下部 | 木部材下部トラス側1 | トラス側2 | 中央 | 切断面側2 | 木部材下部切断面側1 |
56 | 2.4776[35.1%] | 2.4426[33.2%] | 2.4234[32.2%] | 2.4090[31.4%] | 2.3989[30.9%] | 2.3929[30.5%] |
140 | 2.6096[42.5%] | 2.5934[41.5%] | 2.5747[40.4%] | 2.5600[39.6%] | 2.5494[39.1%] | 2.5430[38.7%] |
280 | 2.6633[45.3%] | 2.6466[44.4%] | 2.6277[43.3%] | 2.6128[42.5%] | 2.6021[41.9%] | 2.5957[41.6%] |
1400 |

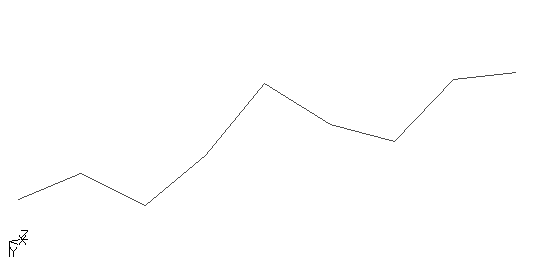

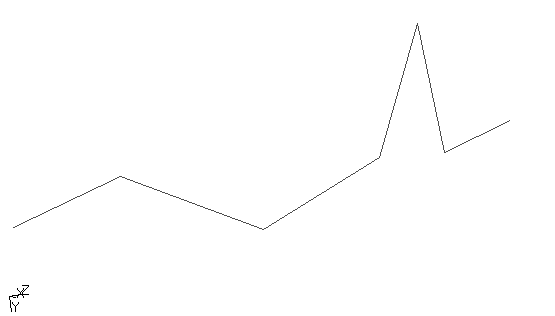

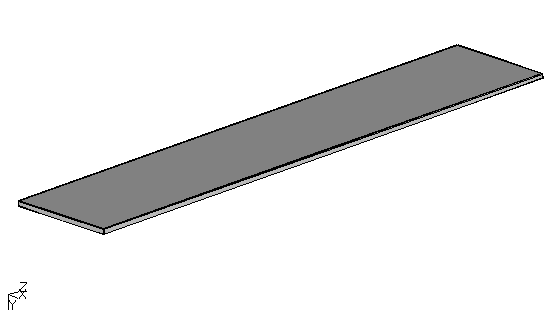

*CLOAD SaikaT, 2, 0.25 *BUCKLE 10,0.1
と、すると
no convergence for the buckling factor; maybe no buckling occurs
セグメンテーション違反です

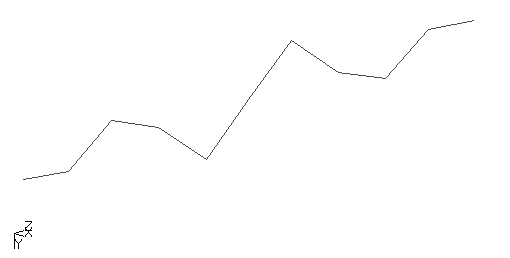

*CLOAD SaikaT, 2, 0.16666666666 *BUCKLE 10,0.1
とすると、
no convergence for the buckling factor; maybe no buckling occurs
セグメンテーション違反です

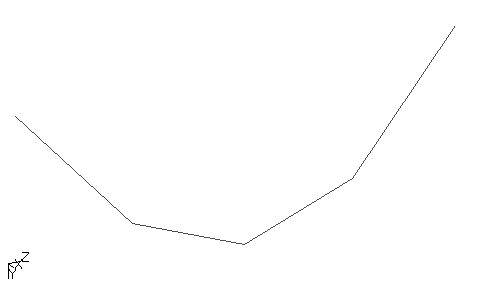

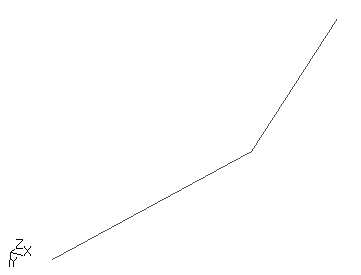

*CLOAD SaikaT, 2, 0.16666666666 *BUCKLE 10,0.1
とすると、
no convergence for the buckling factor; maybe no buckling occurs

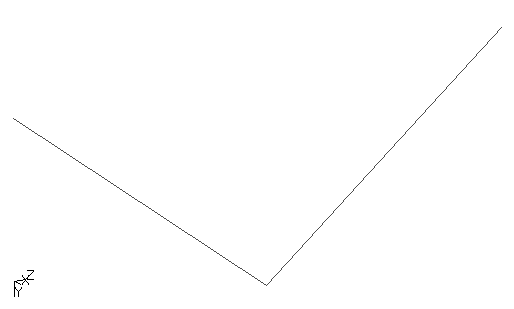

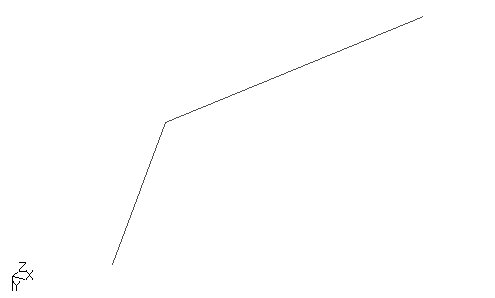

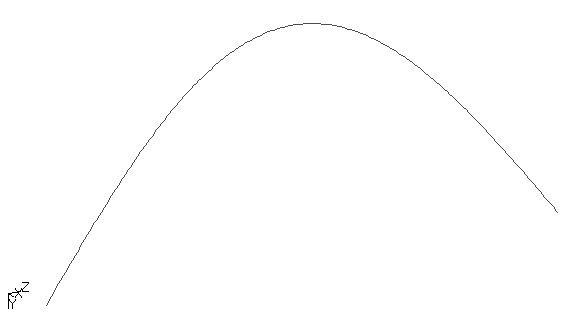

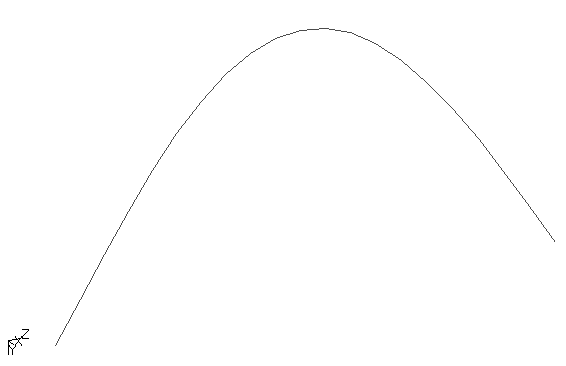

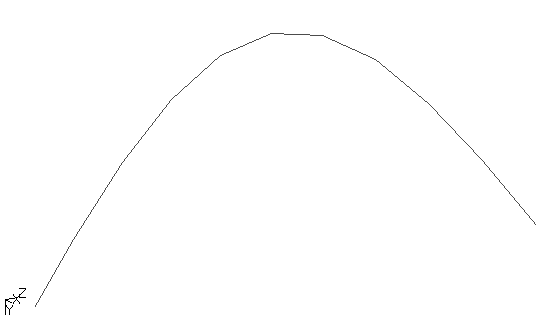

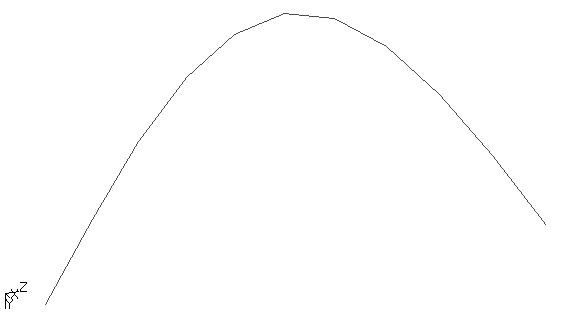

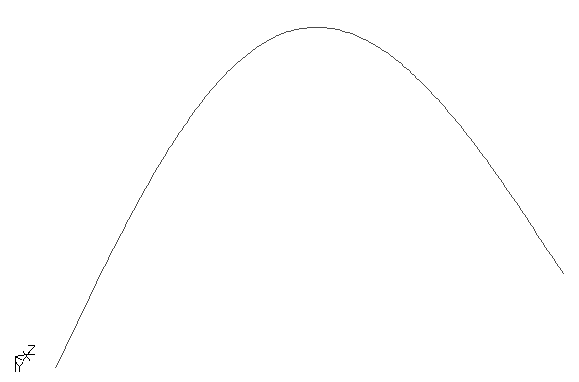

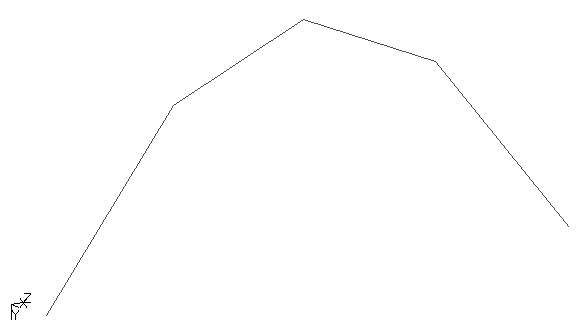

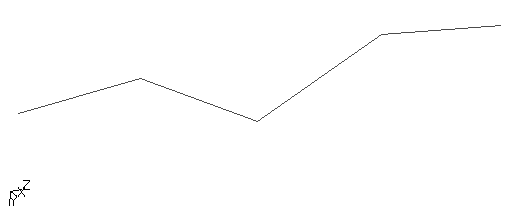

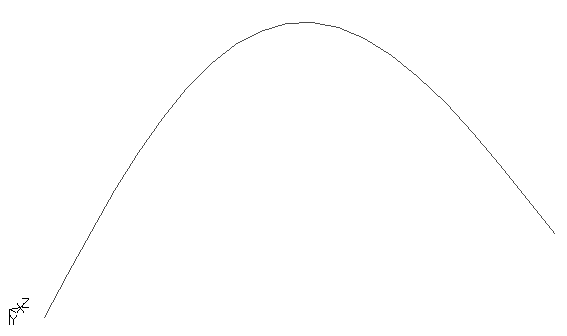

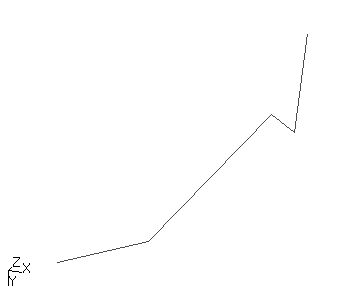

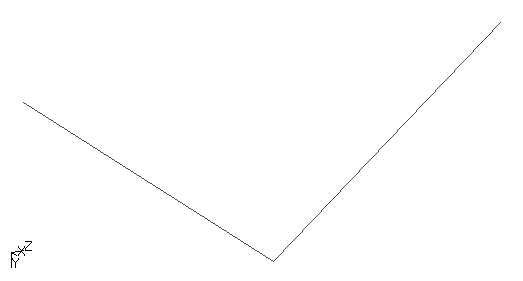

要素数 | (1)座屈荷重(MN) | (2)座屈荷重(MN) | (3)座屈荷重 | (4)座屈荷重 |
1 | 77.48769 | 77.48769 | 0.01689874 | 0.01688654[63%] |
2 | 34.52531 | 13.30576 | 0.01688499 | 0.01427781 |
3 | 22.33142 | 11.72955 | 0.01518849 | 0.01219511 |
4 | 18.29109 | no convergence... no buckling occurs | 0.01461449 | 0.01145034 |
5 | 16.53833 | 0.01434976 | 0.01108674 | |
6 | no convergence... no buckling occurs | 0.01420745 | 0.01088284 | |
10 | 0.01400269 | 0.01057227[2.3 %] | ||
20 | 0.01043170[1.01%] | |||
30 | 0.01040512[0.75%] | |||
40 | 0.01039487[0.65%] | |||
50 | 0.01039055[0.61%] | |||
100 | 0.01389944 | 0.01038494[0.56%] | ||
200 | 0.01038354[0.54%] | |||
300 | 0.01038747 | |||
500 | 0.01039372 |
no convergence for the buckling factor; maybe no buckling occurs
日付 | 曜日 | 開始〜終了 | 作業時間(h) | 立合 | 作業内容 |
4/9 | 金曜日 | 13:30-14:30 | 1 | 後藤 | ログインの仕方、ウィキ、他 |
4/12 | 月曜日 | 10:00-12:00 | 2 | 後藤 | ブラインドタッチの練習 |
4/13 | 火曜日 | 10:00-11:30 | 1.5 | 後藤 | ブラインドタッチの練習 |
4/14 | 水曜日 | 10:00-12:00 | 2 | 後藤 | ブラインドタッチの練習 |
4/15 | 木曜日 | 10:00-12:30 | 2.5 | 後藤 | ブラインドタッチの練習 |
4/15 | 木曜日 | 14:30-16:00 | 1.5 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/19 | 月曜日 | 13:00-16:00 | 3 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/20 | 火曜日 | 14:00-16:00 | 2 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/21 | 水曜日 | 14:00-16:00 | 2 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/22 | 木曜日 | 11:00-12:00 | 1 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/22 | 木曜日 | 14:00-16:00 | 2 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/26 | 月曜日 | 12:00-18:00 | 6 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
4/28 | 水曜日 | 15:00-16:00 | 1 | 後藤 | viでプログラム作成、コンパイルと実行の練習 |
5/6 | 木曜日 | 14:30-15:30 | 1 | 後藤 | ccxとcgxの実行練習 |
5/10 | 月曜日 | 14:00-16:00 | 2 | 後藤 | SALOME訳 |
5/12 | 水曜日 | 14:00-21:00 | 7 | 後藤 | SALOME訳 |
5/13 | 木曜日 | 10:00-12:00 | 2 | 後藤 | SALOME訳 |
5/13 | 木曜日 | 14:30-16:00 | 1.5 | 後藤 | ccx、cgx |
5/14 | 金曜日 | 14:00-18:00 | 4 | 後藤 | ccx、cgx |
5/17 | 月曜日 | 15:30-18:00 | 2.5 | 後藤 | ccx、cgx、SALOME訳 |
5/20 | 木曜日 | 14:30-16:00 | 1.5 | 後藤 | ccx、cgx |
5/25 | 火曜日 | 11:00-16:00 | 5 | 後藤 | ccx |
5/26 | 水曜日 | 10:00-21:00 | 11 | 後藤 | ccx |
5/27 | 木曜日 | 10:00-12:00 | 2 | 後藤 | ccx |
5/27 | 木曜日 | 14:30-16:00 | 1.5 | 後藤 | ccx |
5/31 | 月曜日 | 13:30-18:30 | 5 | 後藤 | ccx、Tex |
6/2 | 水曜日 | 14:30-19:00 | 4.5 | 後藤 | Tex |
6/4 | 木曜日 | 10:00-13:00 | 3 | 後藤 | Tex |
6/4 | 木曜日 | 14:20-16:30 | 2.5 | 後藤 | Tex、gnuplot、xfig |
6/5 | 金曜日 | 10:30-17:00 | 6.5 | 後藤 | Tex、gnuplot、xfig |
6/7 | 月曜日 | 13:30-16:30 | 3 | 後藤 | Tex、gnuplot、xfig |
6/9 | 水曜日 | 14:20-17:20 | 3 | 後藤 | Tex、gnuplot、xfig |
6/22 | 火曜日 | 12:00-14:30 | 2.5 | 後藤 | B32要素の使い方 |
6/25 | 金曜日 | 14:00-16:00 | 2 | 後藤 | B32要素の使い方 |
6/28 | 月曜日 | 10:00-10:30 | 0.5 | 後藤 | B32要素の使い方 |
6/28 | 月曜日 | 12:00-19:00 | 7 | 後藤 | B32要素の使い方 |
6/29 | 火曜日 | 12:30-14:30 | 2 | 後藤 | B32要素の使い方 |
6/30 | 水曜日 | 13:00-17:00 | 4 | 後藤 | B32要素の使い方 |
7/1 | 木曜日 | 12:00-13:00 | 1 | 後藤 | B32要素の使い方 |
7/1 | 木曜日 | 14:30-17:30 | 3 | 後藤 | B32要素の使い方 |
7/5 | 月曜日 | 13:00-17:30 | 4.5 | 後藤 | B32要素の使い方 |
7/6 | 火曜日 | 14:00-20:30 | 6.5 | 後藤 | B32要素の使い方 |
7/7 | 水曜日 | 7:00-9:00 | 2 | 後藤 | B32要素の使い方 |
7/8 | 木曜日 | 7:30-12:30 | 5 | 後藤 | B32要素の使い方 |
7/8 | 木曜日 | 14:30-18:00 | 3.5 | 後藤 | B32要素の使い方 |
7/12 | 月曜日 | 11:00-17:00 | 6 | 後藤 | B32要素の使い方 |
7/15 | 木曜日 | 14:30-16:30 | 2 | 後藤 | B32要素の使い方 |
7/20 | 火曜日 | 15:00-18:00 | 3 | 後藤 | B32要素の使い方 |
7/21 | 水曜日 | 12:00-18:00 | 6 | 後藤 | B32要素の使い方 |
7/15 | 木曜日 | 10:30-12:30 | 2 | 後藤 | B32要素の使い方 |
7/15 | 木曜日 | 14:30-16:30 | 2 | 後藤 | B32要素の使い方 |
7/16 | 木曜日 | 12:00-19:00 | 7 | 後藤 | B32要素の使い方 |
7/26 | 月曜日 | 11:00-16:00 | 5 | 後藤 | B32要素の使い方 |
7/28 | 水曜日 | 12:00-18:00 | 6 | 後藤 | B32要素の使い方 |
7/29 | 木曜日 | 10:30-12:30 | 2 | 後藤 | B32要素の使い方 |
7/20 | 火曜日 | 12:00-16:00 | 4 | 後藤 | B32要素の使い方 |
8/3 | 火曜日 | 12:00-14:00 | 2 | 後藤 | B32要素の使い方 |
9/7 | 火曜日 | 10:30-15:30 | 5 | 後藤 | トラスの解析 |
9/9 | 木曜日 | 9:30-15:30 | 6 | 後藤 | トラスの解析 |
9/10 | 金曜日 | 10:00-17:00 | 7 | 柴田 | トラスの解析 |
9/15 | 水曜日 | 11:00-16:30 | 5.5 | 柴田 | トラスの解析 |
9/17 | 金曜日 | 12:00-17:00 | 5 | 柴田 | トラスの解析 |
9/21 | 火曜日 | 10:30-16:00 | 5.5 | 柴田 | トラスの解析 |
9/22 | 水曜日 | 11:00-19:00 | 8 | 柴田 | トラスの解析 |
9/24 | 金曜日 | 12:00-18:00 | 6 | 柴田 | トラスの解析 |
9/27 | 月曜日 | 14:00-17:30 | 3.5 | 柴田 | トラスの解析 |
9/29 | 水曜日 | 11:00-19:00 | 8 | 柴田 | トラスの解析 |
9/30 | 木曜日 | 10:00-16:00 | 6 | 柴田 | Texでまとめ |
10/4 | 月曜日 | 9:30-20:00 | 10.5 | 柴田 | Texでまとめ |
10/5 | 火曜日 | 10:00-14:00 | 4 | 柴田 | Texでまとめ |
10/6 | 水曜日 | 9:30-21:30 | 12 | 柴田 | Texでまとめ |
10/7 | 木曜日 | 10:00-12:30 | 2.5 | 柴田 | Texでまとめ |
10/8 | 金曜日 | 14:00-18:30 | 4.5 | 柴田 | グラフ作成、トラスの解析 |
10/12 | 火曜日 | 13:00-17:30 | 4.5 | 柴田 | トラス計算 |
10/13 | 水曜日 | 12:00-17:00 | 5 | 柴田 | トラス計算 |
10/14 | 木曜日 | 11:00-16:30 | 5.5 | 柴田 | 複合橋断面換算、トラス計算 |
10/15 | 金曜日 | 11:00-17:30 | 6.5 | 柴田 | 複合橋を梁に置換して計算 |
10/18 | 月曜日 | 11:00-18:30 | 7.5 | 後藤 | 複合橋を梁に置換して計算 |
10/19 | 火曜日 | 9:30-16:00 | 6.5 | 後藤 | 複合橋を梁に置換して計算 |
10/21 | 木曜日 | 11:30-16:00 | 4.5 | 柴田 | 複合橋を梁に置換して計算 |
10/22 | 金曜日 | 11:00-18:00 | 7 | 柴田 | 複合橋を梁に置換して計算 |
10/25 | 月曜日 | 13:00-19:00 | 6 | 柴田 | 複合橋モデルの作成 |
10/26 | 火曜日 | 12:00-20:00 | 8 | 柴田 | 複合橋モデルの作成 |
10/27 | 水曜日 | 12:00-19:00 | 7 | 柴田 | 複合橋モデルの作成 |
10/28 | 木曜日 | 13:00-16:00 | 3 | 柴田 | 複合橋モデルの作成 |
10/29 | 金曜日 | 17:00-18:30 | 1.5 | 柴田 | 複合橋モデルの作成 |
11/1 | 月曜日 | 12:00-17:30 | 5.5 | 柴田 | 複合橋モデルの作成 |
11/2 | 火曜日 | 11:00-16:00 | 5 | 柴田 | 複合橋モデルの作成 |
11/4 | 木曜日 | 13:00-16:00 | 3 | 柴田 | 複合橋モデルの作成 |
11/5 | 金曜日 | 12:00-15:00 | 3 | 柴田 | 複合橋モデルの作成 |
11/8 | 月曜日 | 16:00-18:00 | 2 | 柴田 | 複合橋モデルの作成 |
11/9 | 火曜日 | 13:00-16:00 | 3 | 柴田 | 複合橋モデルの作成 |
11/10 | 水曜日 | 12:00-13:30 | 1.5 | 柴田 | 複合橋モデルの作成 |
11/11 | 木曜日 | 12:00-16:00 | 4 | 柴田 | 複合橋モデルの作成 |
11/12 | 金曜日 | 15:00-17:00 | 2 | 柴田 | 複合橋モデルの作成 |
11/15 | 月曜日 | 13:00-18:30 | 5.5 | 柴田 | 複合橋モデルの作成 |
11/17 | 水曜日 | 8:30-10:30 | 2 | 柴田 | 複合橋モデルの作成 |
11/18 | 木曜日 | 13:00-16:00 | 3 | 柴田 | 複合橋モデルの作成 |
11/19 | 金曜日 | 13:00-19:00 | 6 | 柴田 | 複合橋モデルの作成 |
11/22 | 月曜日 | 14:30-16:00 | 1.5 | 柴田 | 複合橋モデルの作成 |
11/24 | 水曜日 | 15:30-18:00 | 3 | 柴田 | 複合橋を梁に置換して計算 |
11/25 | 木曜日 | 13:30-18:00 | 4.5 | 柴田 | 座屈解析 |
11/26 | 金曜日 | 13:00-18:00 | 5 | 柴田 | 座屈解析 |
11/29 | 月曜日 | 12:00-20:00 | 8 | 柴田 | 複合橋モデルの作成 |
11/30 | 火曜日 | 11:00-18:00 | 7 | 柴田 | 座屈解析 |
12/1 | 水曜日 | 12:00-17:30 | 5.5 | 後藤 | 座屈解析 |
12/2 | 木曜日 | 12:30-17:30 | 5 | 後藤 | 座屈解析 |
12/3 | 金曜日 | 12:30-19:00 | 6.5 | 後藤 | 座屈解析 |
12/6 | 月曜日 | 17:00-20:00 | 3 | 後藤 | 座屈解析 |
12/7 | 火曜日 | 12:30-20:00 | 7.5 | 柴田 | 座屈解析 |
12/8 | 水曜日 | 12:00-18:00 | 6 | 後藤 | 座屈解析 |
12/9 | 木曜日 | 9:30-20:30 | 11 | 柴田 | 座屈解析 |
12/10 | 金曜日 | 10:30-17:00 | 6.5 | 柴田 | 座屈解析 |
12/11 | 土曜日 | 16:00-19:30 | 3.5 | 柴田 | 複合橋モデルの解析 |
12/12 | 日曜日 | 9:30-17:30 | 8 | 柴田 | 複合橋モデルの解析 |
12/13 | 月曜日 | 11:00-21:30 | 10.5 | 柴田 | 複合橋モデルの解析 |
12/14 | 火曜日 | 11:00-18:30 | 7.5 | 柴田 | 複合橋モデルの解析 |
12/15 | 水曜日 | 11:00-19:00 | 8 | 柴田 | 複合橋モデルの解析 |
12/16 | 木曜日 | 13:00-20:00 | 7 | 柴田 | 複合橋モデルの解析 |
12/17 | 金曜日 | 11:00-21:00 | 10 | 柴田 | 複合橋モデルの解析 |
12/18 | 土曜日 | 11:00-1:30 | 14.5 | 柴田 | 複合橋モデルの解析 |
1/11 | 火曜日 | 11:00-17:30 | 6.5 | 柴田 | 複合橋モデルの解析 |
1/12 | 水曜日 | 12:00-16:00 | 4 | 柴田 | 複合橋モデルの解析 |
1/13 | 木曜日 | 11:30-18:30 | 7 | 柴田 | 複合橋モデルの解析 |
1/14 | 金曜日 | 12:00-16:00 | 4 | 柴田 | 複合橋モデルの解析 |
1/17 | 月曜日 | 11:00-18:30 | 7.5 | 柴田 | 複合橋モデルの解析 |
1/18 | 火曜日 | 11:00-16:00 | 5 | 柴田 | 複合橋モデルの解析 |
1/20 | 木曜日 | 10:30-17:00 | 7.5 | 柴田 | 複合橋モデルの解析 |
1/21 | 金曜日 | 11:00-20:00 | 9 | 柴田 | 複合橋モデルの解析 |
1/22 | 土曜日 | 13:00-17:00 | 4 | 柴田 | 複合橋モデルの解析 |
1/23 | 日曜日 | 13:00-16:30 | 3.5 | 柴田 | 複合橋モデルの解析 |
1/24 | 月曜日 | 12:00-22:00 | 10 | 柴田 | 複合橋モデルの解析 |
1/25 | 火曜日 | 10:00-24:00 | 14 | 柴田 | 複合橋モデルの解析 |
1/26 | 水曜日 | 0:00-1:30 | 1.5 | 柴田 | 複合橋モデルの解析 |
1/26 | 水曜日 | 8:30-21:00 | 12.5 | 柴田 | 複合橋モデルの解析 |
1/27 | 木曜日 | 9:00-22:00 | 13 | 柴田 | 複合橋モデルの解析 |
1/28 | 金曜日 | 9:00-20:00 | 11 | 柴田 | 複合橋モデルの解析 |
1/29 | 土曜日 | 11:00-19:00 | 8 | 柴田 | 複合橋モデルの解析 |
1/31 | 月曜日 | 9:00-22:30 | 13.5 | 柴田 | 複合橋モデルの解析 |
2/1 | 火曜日 | 9:30-16:00 | 7.5 | 柴田 | 複合橋モデルの解析 |
2/2 | 水曜日 | 9:30-23:00 | 13.5 | 柴田 | 複合橋モデルの解析 |
2/3 | 木曜日 | 10:00-17:00 | 7 | 柴田 | 卒論概要、プレゼン資料 |
2/4 | 金曜日 | 10:00-18:00 | 8 | 後藤 | プレゼン資料 |
合計時間 | 730 |
分割数(z軸方向) | たわみ(mm) | 相対誤差(%) |
2 | 0.016867 | 49.2 |
4 | 0.025011 | 24.7 |
6 | 0.027837 | 16.2 |
8 | 0.029108 | 12.4 |
10 | 0.029800 | 10.3 |
20 | 0.030917 | 7.0 |
30 | 0.031160 | 6.2 |
50 | 0.031315 | 5.8 |
100 | 0.031382 | 5.6 |
150 | 0.031394 | 5.5 |
200 | 0.031399 | 5.5 |
300 | 0.031402 | 5.5 |
分割数(nx.ny) | たわみ(mm) | 相対誤差(%) |
4 | 0.029800 | 10.3 |
6 | 0.030396 | 8.5 |
8 | 0.030814 | 7.3 |
10 | 0.031038 | 6.6 |
20 | 0.031416 | 5.5 |
30 | 0.031519 | 5.2 |

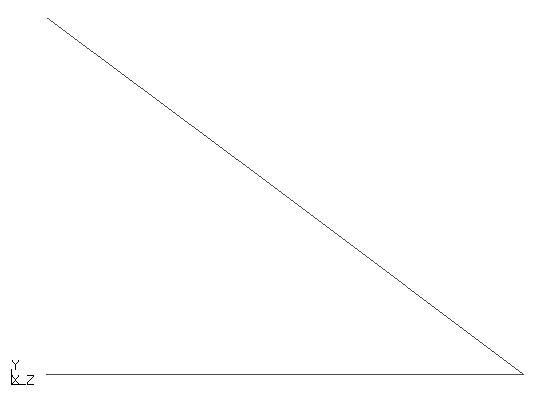

B32要素でモデル化

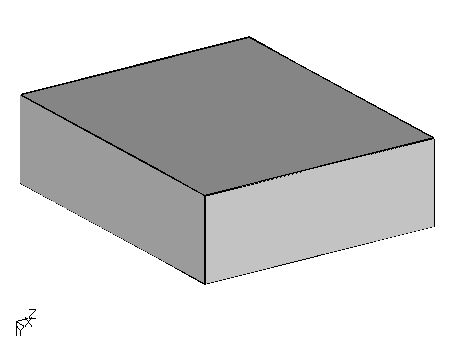

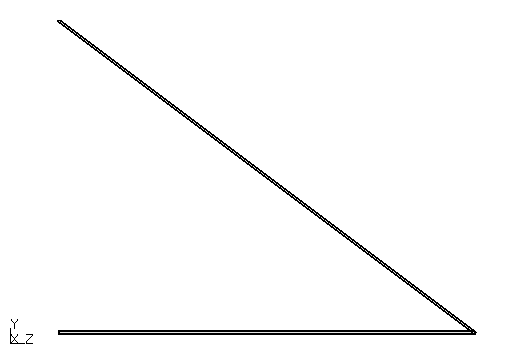

3D表示してみると
b=0.1m,h=0.08m,ell=0.5m,ヤング率E=205×10^3MPa,荷重P=1MN
分割数 nx.ny.nz/10 | nx×10×100 | 8×ny×100 | 8×10×nz | (8×10×nz)の値との相対誤差 |
1 | 4.6499E-02 | 4.3260E-02 | 4.1086E-02 | 0.136 |
2 | 4.7319E-02 | 4.6302E-02 | 4.5876E-02 | 0.0370 |
3 | 4.7569E-02 | 4.7106E-02 | 4.6930E-02 | 0.0147 |
4 | 4.7671E-02 | 4.7421E-02 | 4.7323E-02 | 0.00659 |
5 | 4.7722E-02 | 4.7573E-02 | 4.7520E-02 | 0.00246 |
6 | 4.7749E-02 | 4.7659E-02 | 4.7627E-02 | 0.000210 |
7 | 4.7769E-02 | 4.7712E-02 | 4.7691E-02 | 0.00113 |
8 | 4.7785E-02 | 4.7744E-02 | 4.7733E-02 | 0.00202 |
9 | 4.7766E-02 | 4.7758E-02 | 0.00254 | |
10 | 4.7785E-02 | 4.7785E-02 | 0.00311 |
$v=\frac{P\ell^{3}}{3EI}$
$I=\frac{bh^{3}}{12}=\frac{0.1×0.08^{3}}{12}=0.42667×10^{-5} m^{4}$
$v=\frac{P\ell^{3}}{3EI}=\frac{1×10^6×0.5^{3}}{3×205×10^9×0.42667×10^{-5}}=0.047637 m$
分割数 nx.ny.nz/10 | nx×10×100 | 8×ny×100 | 8×10×nz | (8×10×nz)の値との相対誤差 |
1 | 4.1074E-02 | 0.138 | ||
2 | 4.7278E-02 | 4.6272E-02 | 4.5857E-02 | 0.0388 |
3 | 4.7525E-02 | 4.7070E-02 | 4.6906E-02 | 0.0153 |
4 | 4.7631E-02 | 4.7384E-02 | 4.7296E-02 | 0.00716 |
5 | 4.7685E-02 | 4.7535E-02 | 4.7491E-02 | 0.00306 |
6 | 4.7715E-02 | 4.7621E-02 | 4.7596E-02 | 0.000861 |
7 | 4.7737E-02 | 4.7674E-02 | 4.7659E-02 | 0.000461 |
8 | 4.7750E-02 | 4.7708E-02 | 4.7700E-02 | 0.00132 |
9 | 4.7731E-02 | 4.7725E-02 | 0.00185 | |
10 | 4.7750E-02 | 4.7750E-02 | 0.00237 |
条件:$b=50$mm, $h=2$mm, $ell=300$mm, ヤング率$E=210×10^{3}$MPa, 荷重$P=1$MN
理論値$Deltaell=14.286$mm
ccxの値
要素数 nz | z方向の変位(mm) | 相対誤差(%) |
1 | 14.548 | 1.81 |
2 | 14.908 | 4.35 |
3 | 15.274 | 6.92 |
4 | 15.659 | 9.61 |
5 | 16.046 | 12.32 |
6 | 16.410 | 14.87 |
7 | 16.731 | 17.11 |
8 | 16.999 | 18.99 |
9 | 17.216 | 20.51 |
10 | 17.387 | 21.71 |
条件:$b=50$mm, $h=2$mm, $ell=300$mm, ヤング率$E=210×10^{3}$MPa, 荷重$P=10$N
理論値$Deltaell=12.857$mm
ccxの値
要素数 nz | z方向の変位(mm) | 相対誤差(%) |
1 | 8.798 | 31.6 |
2 | 10.498 | 18.35 |
3 | 11.255 | 12.46 |
4 | 11.598 | 9.79 |
5 | 11.799 | 8.23 |
6 | 11.931 | 7.20 |
7 | 12.025 | 6.47 |
8 | 12.096 | 5.92 |
9 | 12.151 | 5.49 |
10 | 12.195 | 5.15 |
上弦材 | 7 | 31 | 55 | 79 | 91 | 115 | 139 | 163 |
mz=28 | 207 | 307 | 407 | 507 | 557 | 657 | 757 | 857 |
56 | 232 | 432 | 632 | 832 | 932 | 1132 | 1332 | 1532 |
84 | 257 | 557 | 857 | 1157 | 1307 | 1607 | 1907 | 2207 |
112 | 282 | 682 | 1082 | 1482 | 1682 | 2082 | 2482 | 2882 |
140 | 307 | 807 | 1307 | 1807 | 2057 | 2557 | 3057 | 3557 |
280 | 432 | 1432 | 2432 | 3432 | 3932 | 4932 | 5932 | 6932 |
420 | 557 | 2057 | 3557 | 5057 | 5807 | 7307 | 8807 | 10307 |
700 | 807 | 3307 | 5807 | 8307 | 9557 | 12057 | 14557 | 17057 |
1400 | 1432 | 6432 | 11432 | 16432 | 18932 | 23932 | 28932 | 33932 |
2800 | 2682 | 12682 | 22682 | 32682 | 37682 | 47682 | 57682 | 67682 |
下弦材 | 9 | 33 | 57 | 81 | 93 | 117 | 141 | 165 |
mz=28 | 932 | 1032 | 1132 | 1232 | 1282 | 1382 | 1482 | 1582 |
56 | 1657 | 1857 | 2057 | 2257 | 2357 | 2557 | 2757 | 2957 |
84 | 2382 | 2682 | 2982 | 3282 | 2432 | 3732 | 4032 | 4332 |
112 | 3107 | 3507 | 3907 | 4307 | 4507 | 4907 | 5407 | 5807 |
140 | 3832 | 4332 | 4832 | 5332 | 5582 | 6082 | 6582 | 7082 |
280 | 7457 | 8457 | 9457 | 10457 | 10957 | 11957 | 12957 | 13957 |
420 | 11082 | 12582 | 14082 | 15582 | 16332 | 17832 | 19332 | 20832 |
700 | 18332 | 20832 | 23332 | 25832 | 27082 | 29582 | 32082 | 34582 |
1400 | 36457 | 41457 | 46457 | 51457 | 53957 | 58957 | 63957 | 65957 |
2800 | 72707 | 82707 | 92707 | 102707 | 107707 | 117707 | 127707 | 137707 |
上弦材 | 13 | 61 | 109 | 157 | 181 | 229 | 277 | 325 |
56 | 400 | 600 | 800 | 1000 | 1100 | 1300 | 1500 | 1700 |
140 | 475 | 975 | 1475 | 1975 | 2225 | 2725 | 3225 | 3725 |
280 | 600 | 1600 | 2600 | 3600 | 4100 | 5100 | 6100 | 7100 |
1400 | 1600 | 6600 | 11600 | 16600 | 29100 | 24100 | 29100 | 34100 |
下弦材 | 15 | 63 | 111 | 159 | 183 | 231 | 279 | 327 |
56 | 1825 | 2025 | 2225 | 2425 | 2525 | 2725 | 2925 | 3125 |
140 | 4000 | 4500 | 5000 | 5500 | 5750 | 6250 | 6750 | 7250 |
280 | 7625 | 8625 | 9625 | 10625 | 11125 | 12125 | 13125 | 14125 |
1400 | 36625 | 41625 | 46625 | 51625 | 54125 | 59125 | 64125 | 69125 |
上弦材 | 31 | 151 | 271 | 391 | 451 | 571 | 691 | 811 |
56 | 904 | 1104 | 1304 | 1504 | 1604 | 1804 | 2004 | 2204 |
140 | 979 | 1479 | 1979 | 2479 | 2729 | 3229 | 3729 | 4229 |
280 | 1104 | 2104 | 3104 | 4104 | 4604 | 5604 | 6604 | 7604 |
1400 | 2104 | 7104 | 12104 | 17104 | 19604 | 24604 | 29604 | 34604 |
下弦材 | 33 | 153 | 273 | 393 | 453 | 573 | 693 | 813 |
56 | 2329 | 2529 | 2729 | 2929 | 3029 | 3229 | 3429 | 3629 |
140 | 4504 | 5004 | 5504 | 6004 | 6254 | 6754 | 7254 | 7754 |
280 | 8129 | 9129 | 10129 | 11129 | 11629 | 12629 | 13629 | 14629 |
1400 | 37129 | 42129 | 47129 | 52129 | 54129 | 59629 | 64629 | 69629 |
