壽田の卒論日誌 - *卒論日誌

卒論日誌

日付	曜日	開始～終了	作業時間(h)	立合	作業内容
4/8	木	13:30-14:30	1	後藤	ログインの仕方
4/13	火	10:00-12:00	2	後藤	タイピング練習
4/14	水	11:30-16:30	5	後藤	タイピング練習
4/15	木	12:00-12:50 14:30-16:20	2.5	後藤	タイピングとviについて
4/20	火	14:00-16:00	2	後藤	プログラミング
4/22	木	15:00-19:00	4	後藤	viの練習
5/11	火	14:00-16:00	2	後藤	ccxの練習
5/12	水	12:00-16:00	4	後藤	英語
5/13	木	14:00-16:30	2.5	後藤	ccxの練習
5/14	金	13:30-17:30	4.5	後藤	ccxの練習
5/18	火	12:00-16:00	4	後藤	ccxの練習＆英語
5/20	木	14:00-17:30	3.5	後藤	プログラミングの練習
5/25	火	14:00-20:30	6.5	後藤	ccxの練習
5/27	木	09:00-12:50 14:20-15:30	5	後藤	ccxの課題とTexの練習
5/31	月	15:00-18:30	3.5	後藤	Texの練習
6/3	月	14:00-16:30	2.5	後藤	Texの練習
6/9	水	14:00-18:30	4.5	後藤	Texの練習
6/21	月	14:30-16:30	2	後藤	c3d4の使い方
6/22	火	14:30-16:30	2	後藤	c3d4の使い方
6/25	金	14:30-18:00	3.5	後藤	c3d4の使い方
6/29	火	14:30-16:30	2	後藤	c3d4の使い方
6/30	水	13:00-17:30	4.5	後藤	c3d4の使い方
7/1	木	12:00-12:50 14:20-14:30	1	後藤	c3d4の使い方
7/2	金	14:00-16:00	2	後藤	課題
7/5	月	14:00-17:00	3	後藤	課題
7/6	火	16:00-18:30	2.5	後藤	課題
7/7	水	14:00-17:00	3	後藤	課題
7/12	月	13:00-16:00	3	後藤	課題
7/13	火	13:00-16:00	3	後藤	課題
7/14	水	14:30-18:00	3.5	後藤	課題
7/15	木	14:00-16:30	2.5	後藤	課題
7/20	火	13:00-16:00	3	後藤	課題
7/21	水	14:00-17:30	3.5	後藤	課題
7/22	木	14:30-16:30	2	後藤	課題
7/26	月	15:00-17:00	2	後藤	課題
7/27	火	14:00-16:00	2	後藤	課題
7/28	水	15:00-18:30	3.5	後藤	課題
7/29	木	14:30-15:30	1	後藤	課題
7/30	金	15:00-18:30	3.5	柴田	課題
8/2	月	15:00-17:00	2	柴田	課題
8/3	火	12:00-17:00	5	柴田	課題
8/4	水	15:00-17:00	2	後藤	課題
8/5	木	14:30-17:00	2.5	後藤	salome
8/23	月	11:00-13:30	2.5	後藤	salome
8/25	水	12:00-16:00	4	後藤	salome
8/30	月	13:00-18:00	5	後藤	salome
9/1	水	12:00-14:00	2	後藤	salome
9/2	木	15:00-18:00	3	後藤	salome
9/3	金	14:00-19:00	5	後藤	salome
9/6	月	13:00-16:00	3	後藤	salome
9/7	火	13:00-16:00	3	後藤	salome
9/8	水	12:00-17:00	5	柴田	salome
9/9	木	12:00-17:00	5	柴田	salome
9/10	金	13:00-15:00	2	後藤	salome
9/13	月	15:00-18:00	3	後藤	salome
9/14	火	15:00-19:00	4	後藤	salome
9/15	水	13:00-16:00	3	柴田	salome
9/17	金	14:30-16:30	2	柴田	salome
9/22	水	13:00-19:00	6	柴田	salome
9/24	金	15:00-18:00	3	柴田	salome
9/27	月	15:00-18:00	3	柴田	salome
9/29	水	16:00-19:00	3	柴田	salome
9/30	木	15:00-18:00	3	後藤	tex
10/1	金	13:00-17:00	4	後藤	tex
10/4	月	14:00-20:00	6	後藤	tex
10/5	火	12:00-16:00 21:30-23:30	6	後藤	tex
10/6	水	13:00-18:00	6	後藤	プログラム
10/7	木	11:00-13:00 14:30-16:30	4	後藤	プログラム
10/8	金	13:00-18:00	5	柴田	salomeでモデルつくり
10/12	火	13:00-16:00	3	柴田	salomeでモデルつくり
10/13	水	12:00-14:00	2	柴田	salomeでモデルつくり
10/14	木	15:00-18:00	3	柴田	salomeでモデルつくり
10/18	月	13:00-17:00	4	柴田	salomeでモデルつくり
10/19	火	12:00-16:00	4	柴田	ccxで解析
10/21	木	14:30-17:30	3	柴田	ccxで解析
10/22	金	11:00-18:00	7	後藤	オープンキャンパスの準備
10/25	月	14:00-17:00	3	後藤	ccxで解析
10/26	火	13:00-16:00	3	後藤	ccxで解析
10/28	木	14:00-18:00	4	後藤	ccxで解析
10/29	金	17:00-18:00	1	柴田	ccxで解析
11/2	月	13:00-16:00	3	柴田	ccxで解析
11/4	木	13:00-16:00	3	柴田	ccxで解析
11/5	金	15:30-16:30	1	柴田	ccxで解析
11/8	月	14:30-18:30	4	柴田	ccxで解析
11/9	火	14:00-16:00	2	柴田	ccxで解析
11/10	水	12:00-13:00	1	柴田	ccxで解析
11/11	木	13:00-19:00	6	柴田	ccxで解析
11/12	金	13:00-17:00	4	柴田	ccxで解析
11/15	月	14:00-19:00	5	柴田	ccxで解析
11/16	火	13:00-15:00	2	柴田	ccxで解析
11/19	金	13:00-20:00	7	柴田	ccxで解析
11/22	月	13:30-16:30	3	柴田	ccxで解析
11/24	水	12:00-13:00	1	後藤	ccxで解析
11/26	金	13:00-18:00	5	後藤	ccxで解析
11/29	月	14:00-20:00	6	後藤	ccxで解析
11/30	火	13:00-16:00	3	後藤	ccxで解析
12/3	金	14:00-19:00	5	後藤	ccxで解析
12/6	月	14:00-20:00	6	後藤	ccxで解析
12/7	火	13:30-15:30	2	柴田	ccxで解析
12/9	木	14:00-20:00	6	柴田	ccxで解析
12/10	金	13:30-18:30	5	柴田	ccxで解析
12/13	月	14:00-21:00	7	柴田	ccxで解析
12/14	火	14:00-16:00	2	柴田	ccxで解析
12/15	水	11:00-19:00	8	後藤	ccxで解析
12/16	木	14:00-18:00	4	後藤	ccxで解析
12/17	金	14:00-20:00	6	後藤	プレゼン作り
12/18	土	15:00-19:00	4	後藤	プレゼン作り
12/19	日	14:30-19:30	5	柴田	プレゼン作り
1/5	水	13:00-16:00	3	柴田	ccxで解析
1/6	木	15:00-19:00	4	柴田	ccxで解析
1/8	土	14:00-19:00	5	柴田	ccxで解析
1/11	火	13:00-16:00	3	柴田	ccxで解析
1/13	木	14:00-19:00	5	柴田	ccxで解析
1/14	金	13:00-16:00	3	柴田	ccxで解析
1/17	月	15:00-18:00	3	柴田	ccxで解析
1/18	火	13:00-16:00	3	柴田	ccxで解析
1/19	水	12:00-18:00	6	柴田	ccxで解析
1/20	木	14:00-19:00	5	柴田	ccxで解析
1/21	金	13:30-19:30	6	柴田	ccxで解析
1/22	土	13:00-17:00	4	柴田	グラフ作り
1/24	月	14:00-22:00	8	柴田	グラフとTex作り
1/25	火	12:30-15:30	3	柴田	グラフ作り
1/26	水	10:00-16:00	6	柴田	グラフ作り
1/27	木	15:00-22:00	7	柴田	Tex作り
1/28	金	12:00-20:00	8	柴田	Tex作り
1/29	土	14:00-19:00	5	柴田	Tex作り
1/31	月	13:00-19:00	6	柴田	Tex作り
2/1	火	10:00-16:00	6	後藤	発表練習
2/2	水	13:00-23:00	10	柴田	レジュメ
2/3	木	10:00-19:00	9	後藤	プレゼン
2/4	金	10:00-18:00	8	後藤	プレゼン
2/5	土	13:00-17:00	4	柴田	質疑
2/7	月	9:00-18:00	9	柴田	発表準備
合計		521

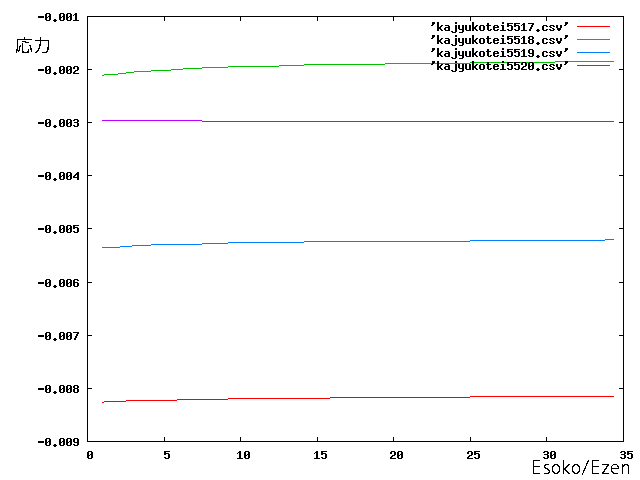

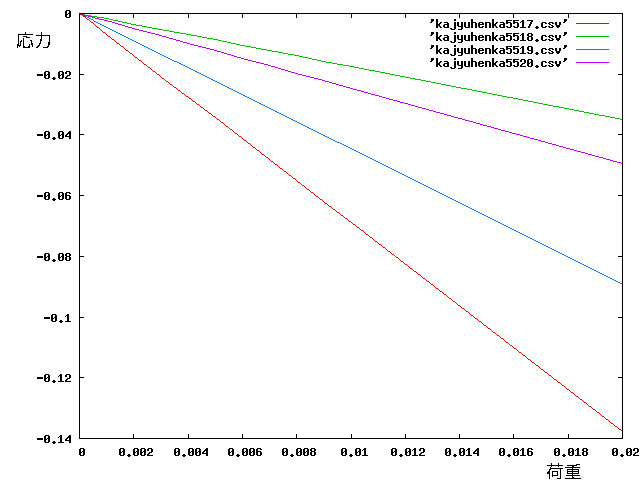

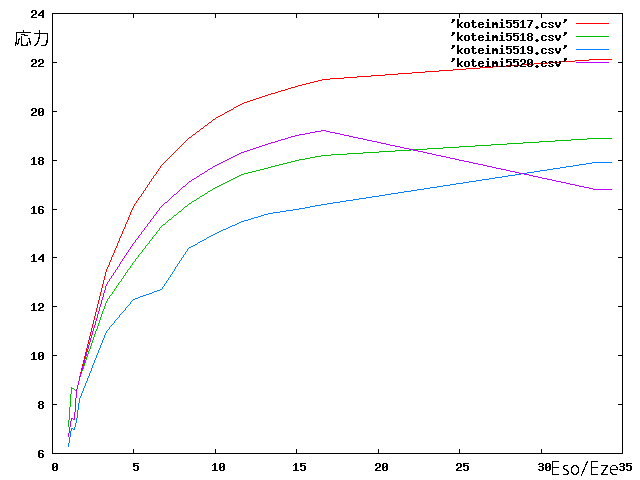

端の点の応力変化

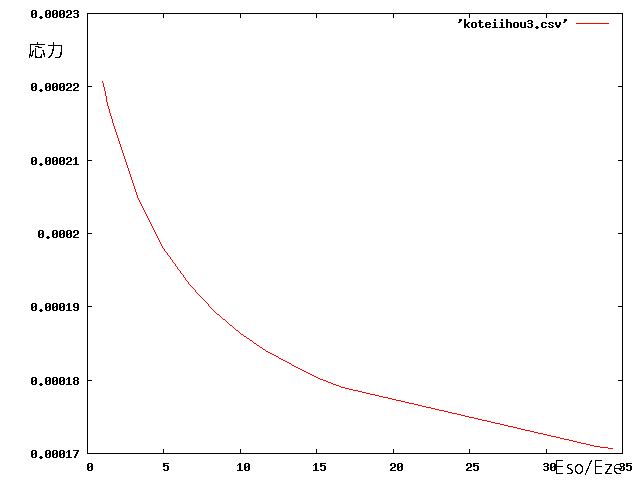

異方体をいれたやつのグラフ

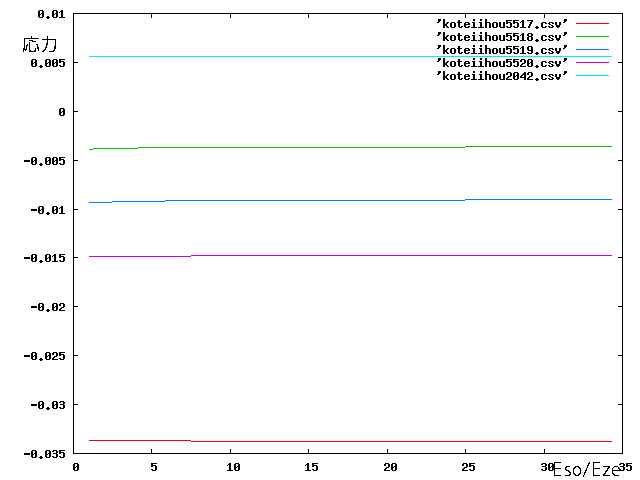

yzの応力

ミーゼス応力

木の部分のミーゼス応力

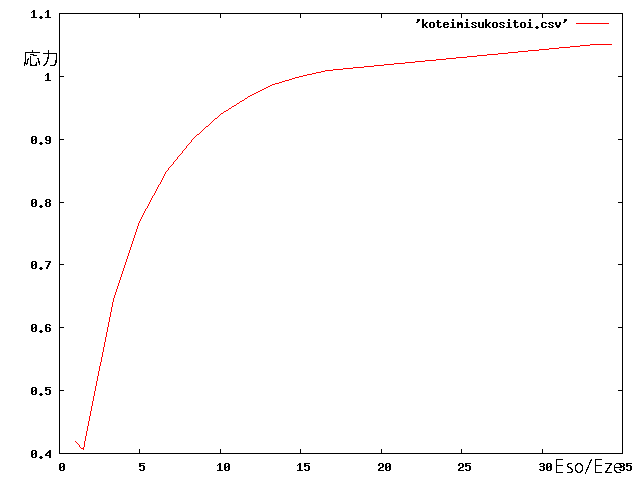

少し離れた点

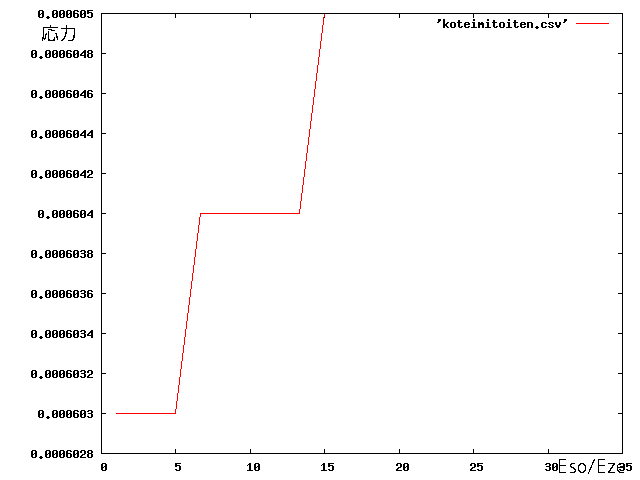

遠い点

グラフ(ボツ)

解析のプログラム(未完)

http://www.str.ce.akita-u.ac.jp/~gotouhan/suda/salomec8.f

後藤ちゃちゃ(12/13)

ダボのファイルを添付したら容量オーバーではねられたので、ここに置きます(パスワード制限あり)。

inpファイル

http://www.str.ce.akita-u.ac.jp/~gotouhan/suda/ho001-3.inp

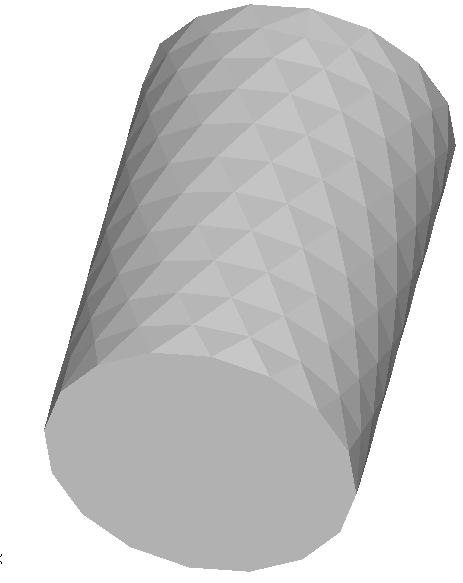

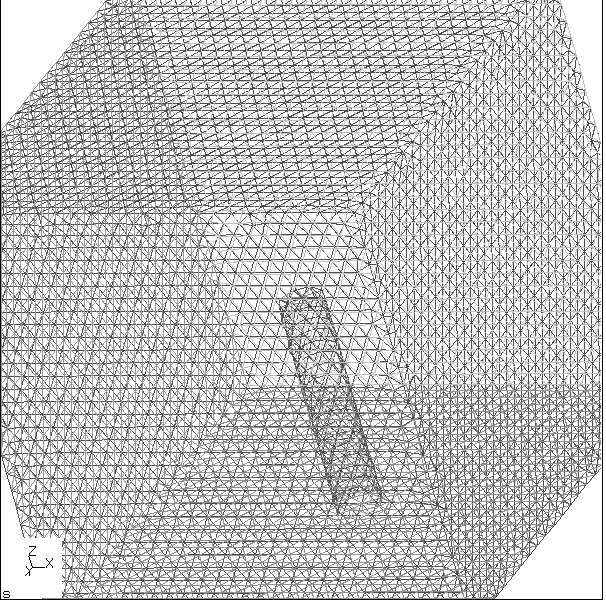

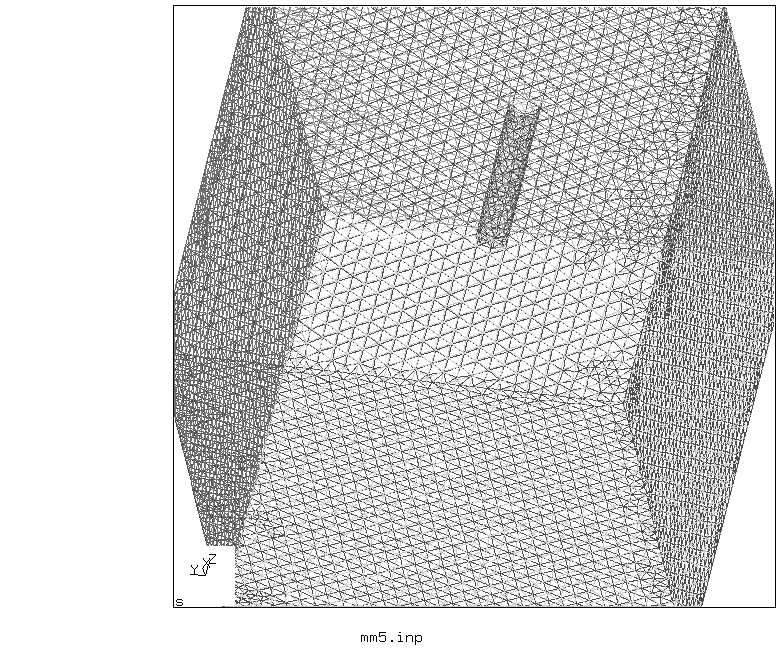

ホゾの部分

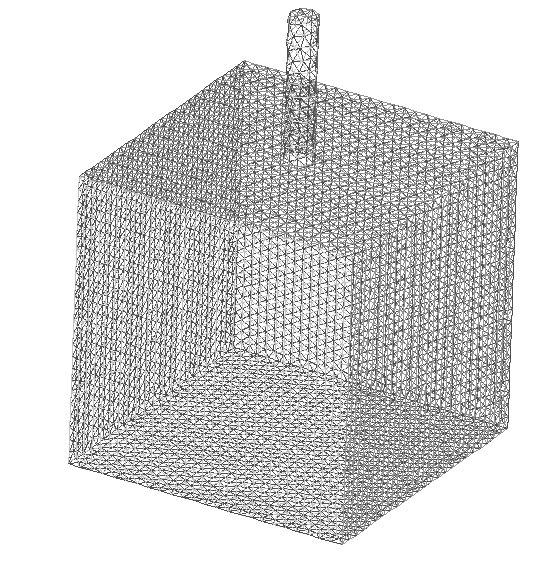

メッシュは10で、 240×240×240mmの正方形と、直径12mmで長さ240mmのホゾをくっつけたもの。

モデル練習

表

たわみの理論値：0.0211m

b=10cm　h=12cm　l=57cm　$ヤング率E=203×10^3$MPa　ポアソン比=0.3　荷重P=1MN

分割数	nx×4×6	4×ny×6	4×4×nz	nzにおける相対誤差(％)
1	1.67e-02	1.58e-02	2.24e-03	89
2	1.68e-02	1.66e-02	6.60e-03	69
3	1.69e-02	1.68e-02	1.06e-02	50
4	1.69e-02	1.69e-02	1.35e-02	36
5	1.69e-02	1.69e-02	1.55e-02	27
10	1.69e-02	1.70e-02	1.94e-02	8.1
20	1.69e-02	1.70e-02	2.08e-02	1.4
25	1.69e-02	1.70e-02	2.10e-02	0.47
28	1.69e-02	1.70e-02	2.11e-02	0

やり直し

分割数	nx×4×6	4×ny×6	4×4×nz	nzにおける相対誤差(％)
2	1.6805e-02	1.6859e-02	6.5988e-03	67.7
3	1.6843e-02	1.6877e-02	1.0606e-02	49.7
4	1.6856e-02	1.6857e-02	1.3493e-02	36.0
5	1.6864e-02	1.6896e-02	1.5492e-02	26.5
6	1.6867e-02	1.6918e-02	1.6757e-02	20.1
7	1.6869e-02	1.6931e-02	1.7816e-02	15.6
8	1.6871e-02	1.6939e-02	1.8501e-02	12.3
9	1.6871e-02	1.6945e-02	1.9013e-02	9.9
10	1.6873e-02	1.6949e-02	1.9397e-02	1.5
20	1.6875e-02	1.6963e-02	2.0777e-02	0.1
30	1.6875e-02	1.6965e-02	2.1074e-02	0.4
40	1.6875e-02	1.6967e-02	2.1181e-02	0.6
50	1.6875e-02	1.6967e-02	2.1231e-02	0.9
100	1.6876e-02	1.6968e-02	2.1300e-02	1.0
110		1.6968e-02	2.1305e-02	1.0
120		1.6968e-02	2.1307e-02	1.0
150			2.1313e-02	1.0
200			2.1318e-02	1.0
250			2.1320e-02	1.0
300			2.1321e-02	1.0
350			2.1322e-02	1.1
400			2.1322e-02	1.1

課題(7/1,7/8のやつ)

ヤング率=$203×10^3$MPa ポアソン比=0.3 理論値=1.9704e-04

4要素

節点	z方向の伸び	誤差(%)
1	0	0
2	0	0
3	0	0
4	0	0
5	2.2590e-04	14
6	2.8422e-04	44
7	2.2590e-04	14
8	2.8422e-04	44

8要素

節点	z方向の伸び	誤差(%)
1	0	0
2	0	0
3	0	0
4	0	0
5	2.3865e-04	21
6	2.7244e-04	38
7	2.3865e-04	21
8	2.7244e-04	38
9	5.3768e-04	36
10	5.5619e-04	41
11	5.3768e-04	36
12	5.5619e-04	41

12要素

節点	z方向の伸び	誤差(%)
1	0	0
2	0	0
3	0	0
4	0	0
5	2.4070e-04	22
6	2.7089e-04	37
7	2.4070e-04	22
8	2.7089e-04	37
9	5.3297e-04	35
10	5.5266e-04	40
11	5.4397e-04	35
12	5.5266e-04	40
13	8.3935e-04	42
14	8.4446e-04	43
15	8.3935e-04	42
16	8.4446e-04	43

6面体の引っ張り

b=2cm　h=1cm　l=60cm　$ヤング率E=203×10^3$MPa　ポアソン比=0.3　荷重P=10N 理論値=5.9113e-07

節点	z方向の伸び	誤差(%)
1	0	0
2	0	0
3	0	0
4	0	0
5	5.4405e-07	8
6	5.4405e-07	8
7	5.4405e-07	8
8	5.4405e-07	8

四面体分割
