卒論日誌
| 日付 | 曜日 | 開始〜終了 | 作業時間(h) | 立合 | 作業内容 |
| 4/8 | 木曜日 | 13:30-14:30 | 1 | 後藤 | ログインの仕方 |
| 4/14 | 水曜日 | 14:00-17:00 | 3 | 後藤 | ブラインドタッチ練習 |
| 4/15 | 木曜日 | 10:00-12:00 | 2 | 後藤 | ブラインドタッチ練習 |
| 4/15 | 木曜日 | 14:30-16:30 | 2 | 後藤 | viの使い方 |
| 4/19 | 月曜日 | 13:30-15:30 | 2 | 後藤 | g77関連プログラム作成 |
| 4/22 | 木曜日 | 15:00-17:00 | 2 | 後藤 | viの使い方 |
| 4/26 | 月曜日 | 19:00-23:00 | 4 | 後藤 | 英文献の通訳 |
| 4/28 | 火曜日 | 13:30-15:30 | 2 | 後藤 | viのプログラム作成 |
| 5/6 | 木曜日 | 14:00-16:00 | 2 | 後藤 | ccxcgxのプログラムの練習 |
| 5/11 | 火曜日 | 10:00-12:00 | 2 | 後藤 | salome起動 |
| 5/11 | 火曜日 | 13:00-15:30 | 2.5 | 後藤 | 英文通訳 |
| 5/13 | 木曜日 | 14:30-16:30 | 2 | 後藤 | ccx作成 |
| 5/17 | 月曜日 | 18:30-22:30 | 4 | 後藤 | ccxの練習 |
| 5/18 | 火曜日 | 13:00-16:00 | 3 | 後藤 | ccx課題 |
| 5/19 | 水曜日 | 11:00-15:00 | 4 | 後藤 | 文献読み ccx課題 |
| 5/20 | 木曜日 | 14:30-16:00 | 1.5 | 後藤 | ccxいじる |
| 5/26 | 水曜日 | 13:00-19:00 | 6 | 後藤 | ccxをいじる |
| 5/27 | 木曜日 | 10:00-12:30 | 2.5 | 後藤 | ccx練習 |
| 6/1 | 火曜日 | 12:00-19:00 | 7 | 後藤 | ccx.texをいじる |
| 6/8 | 火曜日 | 11:00-16:00 | 5 | 後藤 | tex.gnuplot |
| 6/15 | 火曜日 | 13:00-16:00 | 3 | 後藤 | salome通訳 |
| 6/30 | 水曜日 | 13:00-15:00 | 2 | 後藤 | s6作り方 |
| 7/5 | 月曜日 | 13:00-15:00 | 2 | 後藤 | s6プログラム作成 |
| 7/6 | 火曜日 | 11:00-15:00 | 4 | 後藤 | s6プログラム作成 |
| 7/12 | 月曜日 | 16:00-19:00 | 3 | 後藤 | s6プログラム作成 |
| 7/13 | 火曜日 | 12:00-15:00 | 3 | 後藤 | s6プログラム作成 |
| 7/14 | 水曜日 | 11:00-15:00 | 4 | 後藤 | s6プログラム作成 |
| 7/16 | 金曜日 | 12:00-15:00 | 3 | 後藤 | s6プログラム作成 |
| 7/20 | 火曜日 | 11:00-15:00 | 4 | 後藤 | s6プログラム作成 |
| 8/27 | 金曜日 | 09:00-13:00 | 4 | 後藤 | 夏休みの宿題 |
| 8/30 | 月曜日 | 09:00-15:00 | 6 | 後藤 | 夏休みの宿題 |
| 8/31 | 火曜日 | 09:00-17:00 | 8 | 後藤 | 夏休みの宿題 |
| 9/1 | 水曜日 | 11:00-16:00 | 5 | 後藤 | salome |
| 9/3 | 金曜日 | 09:00-13:00 | 4 | 後藤 | salome |
| 9/7 | 火曜日 | 13:00-16:00 | 3 | 後藤 | salome |
| 9/10 | 金曜日 | 17:00-22:00 | 5 | 後藤 | salome.s6 |
| 9/14 | 火曜日 | 17:00-19:30 | 2.5 | 後藤 | s6プログラム |
| 9/17 | 金曜日 | 13:00-19:00 | 6 | 後藤 | salome.s6 |
| 9/21 | 火曜日 | 16:00-19:30 | 3.5 | 後藤 | s6プログラム |
| 9/29 | 水曜日 | 16:00-21:00 | 5 | 後藤 | s6プログラム |
| 10/5 | 火曜日 | 11:00-16:00 | 5 | 後藤 | s6プログラム.tex |
| 10/6 | 水曜日 | 11:00-13:30 | 2.5 | 後藤 | tex.pdf |

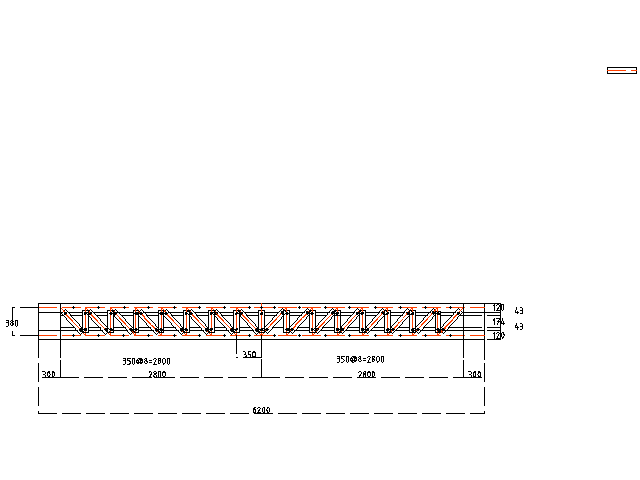

| 10/8 | 金曜日 | 10:00-17:00 | 7 | 柴田 | 図面作成 |
| 10/11 | 月曜日 | 10:00-16:00 | 6 | 柴田 | 図面作成 |
| 10/13 | 水曜日 | 9:30-13:00 | 3.5 | 後藤 | tex.pdf |
| 10/15 | 水曜日 | 19:00-22:00 | 3 | 柴田 | 図面作成 |
| 10/16 | 土曜日 | 11:00-17:00 | 6 | 柴田 | 図面作成 |
| 10/19 | 火曜日 | 10:00-17:00 | 7 | 柴田 | 図面作成 |
| 10/20 | 水曜日 | 9:00-15:00 | 6 | 柴田 | 図面作成 |
| 10/22 | 金曜日 | 11:00-14:00 | 3 | 柴田 | 図面作成 |
| 11/4 | 木曜日 | 12:00-15:30 | 3.5 | 柴田 | 図面作成・salome |
| 11/8 | 月曜日 | 11:00-15:30 | 4.5 | 柴田 | 図面作成・salome |
| 11/12 | 金曜日 | 21:00-24:30 | 3.5 | 柴田 | 図面作成・salome |
| 11/15 | 月曜日 | 9:00-14:00 | 5 | 柴田 | 図面作成・salome.ccx |
| 11/16 | 火曜日 | 9:00-12:30 | 3.5 | 柴田 | salome.ccx |
| 11/17 | 水曜日 | 12:00-14:30 | 2.5 | 柴田 | salome.ccx |
| 11/18 | 木曜日 | 11:00-19:30 | 8.5 | 柴田 | salome.ccx |
| 11/19 | 金曜日 | 9:00-12:30 | 3.5 | 柴田 | salome.ccx |
| 11/20 | 土曜日 | 14:00-22:30 | 8.5 | 柴田 | 解析モデル.ccx |
| 11/22 | 月曜日 | 11:00-16:00 | 5 | 柴田 | 解析モデル.ccx |
| 11/24 | 水曜日 | 12:00-14:00 | 2 | 柴田 | 解析モデル.ccx |
| 11/27 | 土曜日 | 11:00-18:00 | 7 | 柴田 | 解析モデル.ccx |
| 11/28 | 日曜日 | 10:00-16:00 | 6 | 柴田 | 解析モデル.ccx |
| 11/29 | 月曜日 | 12:00-15:00 | 3 | 柴田 | 解析モデル.ccx |
| 11/30 | 火曜日 | 13:00-17:00 | 4 | 柴田 | 解析モデル.ccx |
| 12/1 | 水曜日 | 12:00-14:00 | 2 | 柴田 | 解析モデル.ccx |
| 12/5 | 日曜日 | 12:00-19:00 | 7 | 柴田 | 解析モデル.ccx |
| 12/7 | 火曜日 | 9:00-15:30 | 6.5 | 柴田 | 解析モデル.座屈解析 |
| 12/8 | 水曜日 | 12:00-16:0 | 4 | 柴田 | 解析モデル.座屈解析 |
| 12/10 | 金曜日 | 14:00-19:30 | 5.5 | 柴田 | 解析モデル.座屈解析 |
| 12/12 | 日曜日 | 10:00-17:00 | 7 | 柴田 | 座屈解析 |
| 12/13 | 月曜日 | 10:00-14:00 | 4 | 柴田 | 座屈解析 |
| 12/14 | 火曜日 | 14:00-17:30 | 3.5 | 柴田 | 座屈解析 |
| 12/24 | 金曜日 | 10:00-13:30 | 3.5 | 柴田 | 座屈解析 |
| 1/5 | 水曜日 | 16:00-20:00 | 4 | 柴田 | 複合橋モデル |
| 1/10 | 月曜日 | 16:00-22:00 | 6 | 柴田 | 実験値整理 |
| 1/11 | 月曜日 | 10:00-13:30 | 3.5 | 柴田 | 実験値整理 |
| 1/13 | 木曜日 | 10:00-16:30 | 6.5 | 柴田 | 実験値整理 |
| 1/17 | 月曜日 | 14:00-19:00 | 5 | 柴田 | 実験値整理 |
| 1/18 | 火曜日 | 11:00-17:00 | 6 | 柴田 | 実験値整理 |
| 1/21 | 金曜日 | 13:00-18:00 | 5 | 柴田 | 実験値整理 |

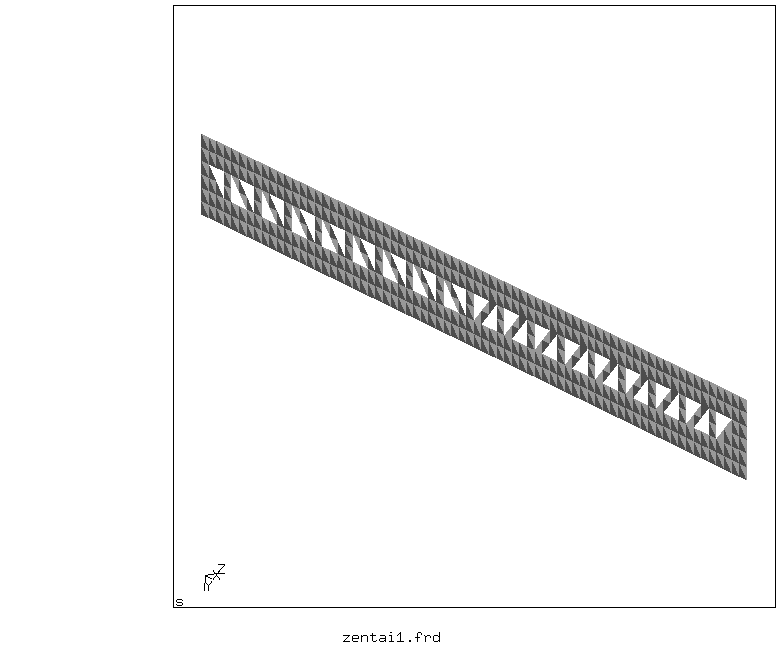

| 1/22 | 土曜日 | 13:00-22:00 | 9 | 柴田 | 全体モデル化・実験値整理 |
| 1/24 | 月曜日 | 11:00-19:00 | 8 | 柴田 | 全体モデル化・実験値整理 |
| 1/25 | 火曜日 | 12:00-21:30 | 9.5 | 柴田 | 実験値整理 |
| 1/26 | 水曜日 | 10:00-19:30 | 9.5 | 柴田 | 実験値整理 |
| 1/27 | 木曜日 | 13:00-21:00 | 8 | 柴田 | 実験値整理 |
| 1/28 | 金曜日 | 10:00-17:00 | 7 | 柴田 | 実験値整理 |
| 1/29 | 土曜日 | 13:00-18:00 | 5 | 柴田 | 実験値整理 |
| 2/1 | 火曜日 | 10:00-18:00 | 8 | 柴田 | 発表用作成 |
| 2/2 | 水曜日 | 11:00-19:00 | 8 | 柴田 | 発表用作成 |
| 2/3 | 木曜日 | 13:00-19:00 | 6 | 柴田 | 発表用作成 |
| 2/4 | 金曜日 | 11:00-15:00 | 4 | 柴田 | スライド発表用作成 |
| 2/7 | 月曜日 | 10:00-19:30 | 9.5 | 柴田 | 発表練習 |
| No | ヤング率(GPa) |
| 1 | 8.14 |
| 2 | 7.31 |
| 3 | 6.60 |
| 4 | 6.99 |
| 5 | 6.54 |
| 6 | 5.72 |
| No | ヤング率(GPa) |
| 1 | 4.55 |
| 2 | 4.89 |
| 3 | 6.71 |
| 4 | 7.13 |
| 5 | 6.54 |
| 6 | 5.96 |
| 荷重(kN) | 変位5番(mm) | 変位6番(mm) | 変位7番(mm) | 変位8番(mm) | 変位9番(mm) |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5 | 0.04 | 0.03 | 0.03 | 0.04 | 0.04 |
| 0.9 | 0.07 | 0.06 | 0.06 | 0.06 | 0.07 |
| 1.9 | 0.13 | 0.12 | 0.13 | 0.13 | 0.14 |
| 5 | 0.34 | 0.32 | 0.34 | 0.34 | 0.37 |
| 10.2 | 0.69 | 0.65 | 0.68 | 0.7 | 0.76 |
| 15.7 | 1.06 | 1.02 | 1.05 | 1.08 | 1.16 |
| 20 | 1.35 | 1.31 | 1.34 | 1.36 | 1.47 |
| 29.8 | 2.02 | 1.96 | 1.99 | 2.02 | 2.18 |
| 40.1 | 2.72 | 2.65 | 2.68 | 2.73 | 2.9 |
| 50 | 3.42 | 3.33 | 3.35 | 3.4 | 3.61 |
| 60.2 | 4.13 | 4.01 | 4.03 | 4.09 | 4.32 |
| 70.3 | 4.9 | 4.76 | 4.78 | 4.84 | 5.1 |
| 80.1 | 5.54 | 5.36 | 5.39 | 5.45 | 5.74 |
| 90.1 | 6.3 | 6.09 | 6.11 | 6.18 | 6.51 |
| 95.1 | 6.69 | 6.45 | 6.48 | 6.55 | 6.9 |
| 98.3 | 6.93 | 6.68 | 6.71 | 6.79 | 7.15 |
| 99.8 | 7.05 | 6.79 | 6.82 | 6.9 | 7.28 |
| 100 | 7.07 | 6.82 | 6.84 | 6.92 | 7.3 |

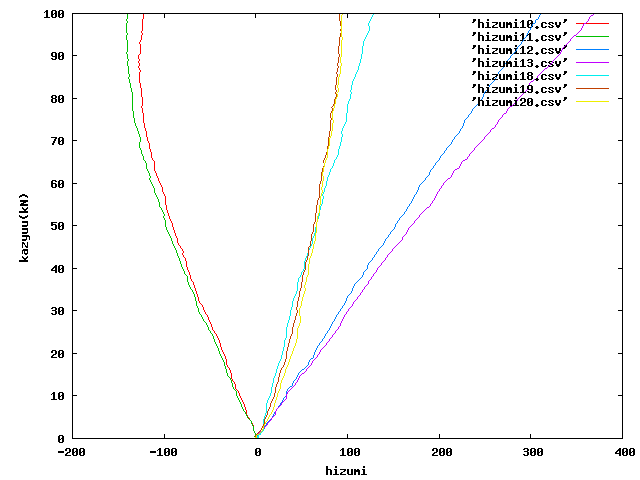

荷重ー変位関係図
| 荷重(kN) | 変位5番(mm) | 変位6番(mm) | 変位7番(mm) | 変位8番(mm) | 変位9番(mm) |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 3 | 0.09 | 0.09 | 0.09 | 0.1 | 0.1 |
| 7 | 0.21 | 0.21 | 0.22 | 0.23 | 0.25 |
| 10.4 | 0.32 | 0.31 | 0.33 | 0.35 | 0.38 |
| 15.1 | 0.46 | 0.45 | 0.48 | 0.5 | 0.55 |
| 20.7 | 0.65 | 0.63 | 0.66 | 0.68 | 0.74 |
| 25.6 | 0.82 | 0.79 | 0.82 | 0.84 | 0.9 |
| 30.2 | 0.97 | 0.94 | 0.97 | 0.99 | 1.06 |
| 40.1 | 1.31 | 1.26 | 1.28 | 1.3 | 1.37 |
| 50.2 | 1.66 | 1.59 | 1.6 | 1.62 | 1.69 |
| 60.1 | 1.98 | 1.9 | 1.9 | 1.92 | 2.02 |
| 70.4 | 2.31 | 2.23 | 2.23 | 2.25 | 2.35 |
| 81 | 2.65 | 2.55 | 2.55 | 2.58 | 2.7 |
| 90.6 | 2.96 | 2.85 | 2.85 | 2.88 | 3.01 |
| 100.5 | 3.27 | 3.15 | 3.15 | 3.19 | 3.33 |
| 110.4 | 3.59 | 3.46 | 3.46 | 3.51 | 3.66 |
| 120.4 | 3.92 | 3.78 | 3.78 | 3.83 | 4 |
| 130.7 | 4.27 | 4.12 | 4.12 | 4.19 | 4.37 |
| 139.8 | 4.59 | 4.44 | 4.44 | 4.51 | 4.7 |

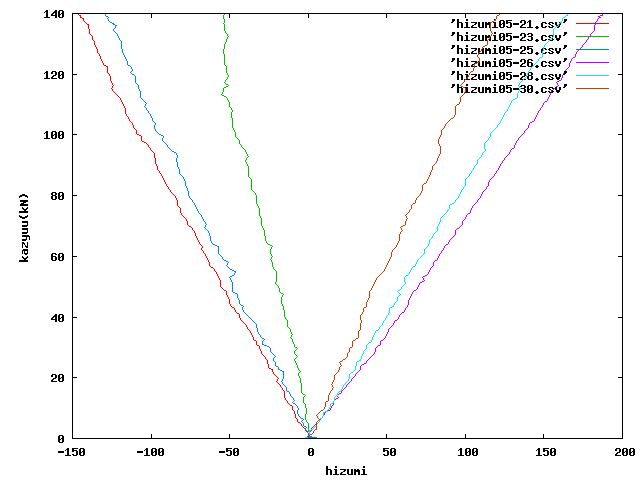

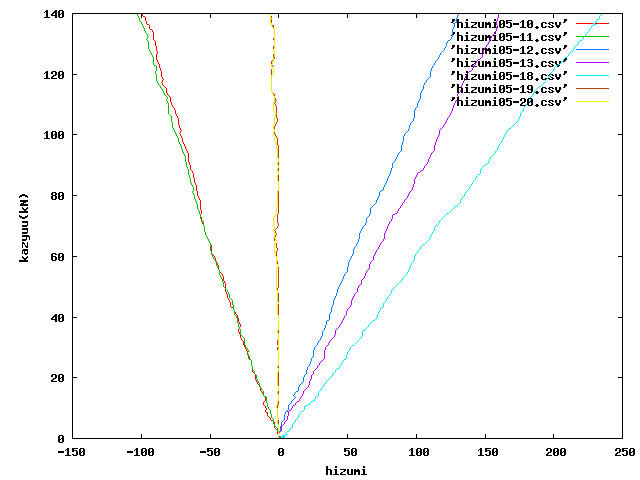

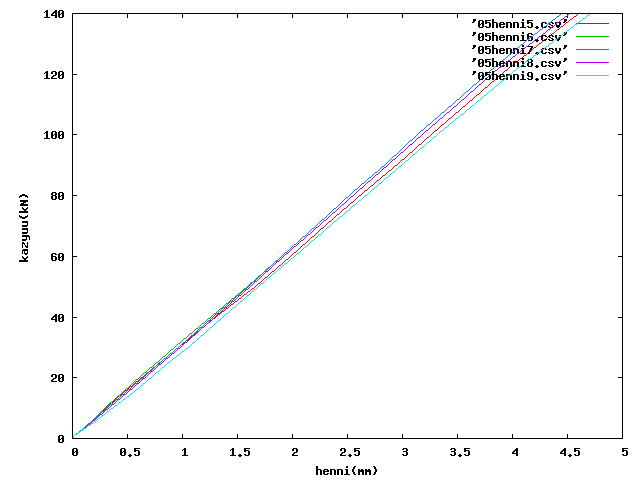

荷重ー変位関係図

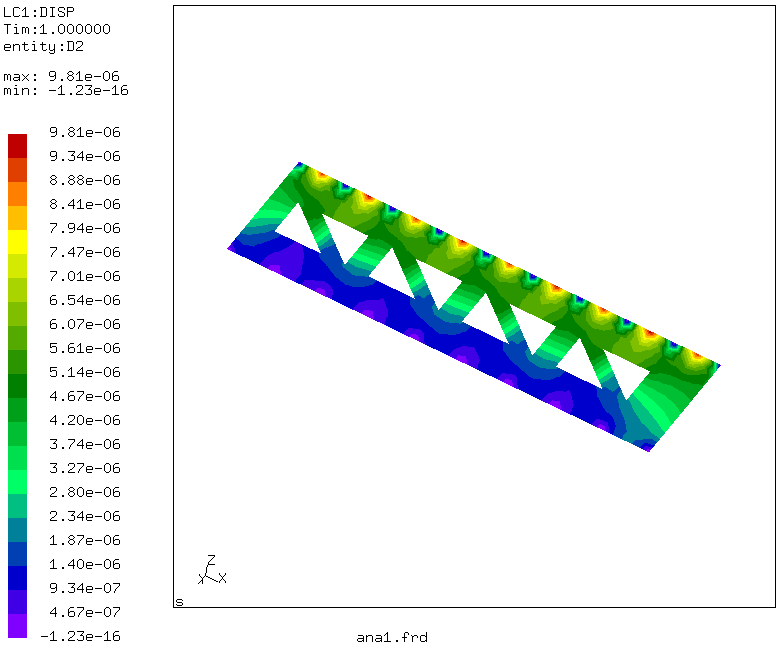

| 分布荷重W（N) | 解析たわみ（e-6 m) | 理論値たわみ(e-6 m) | 誤差（％） |
| 1000 | 2.79 | 2.692 | 3.65 |
| 1500 | 4.19 | 4.038 | 3.76 |
| 2000 | 5.58 | 5.384 | 3.65 |
| 2500 | 6.98 | 6.73 | 3.72 |
| 3000 | 8.38 | 8.076 | 3.77 |
| 4000 | 11.2 | 10.768 | 4.01 |

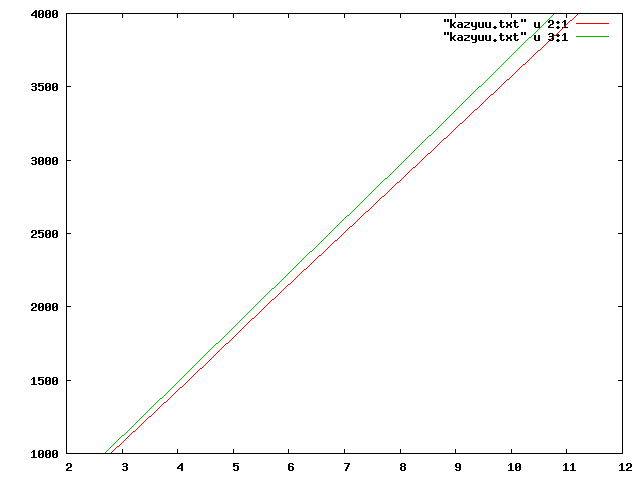

応力ーたわみ図

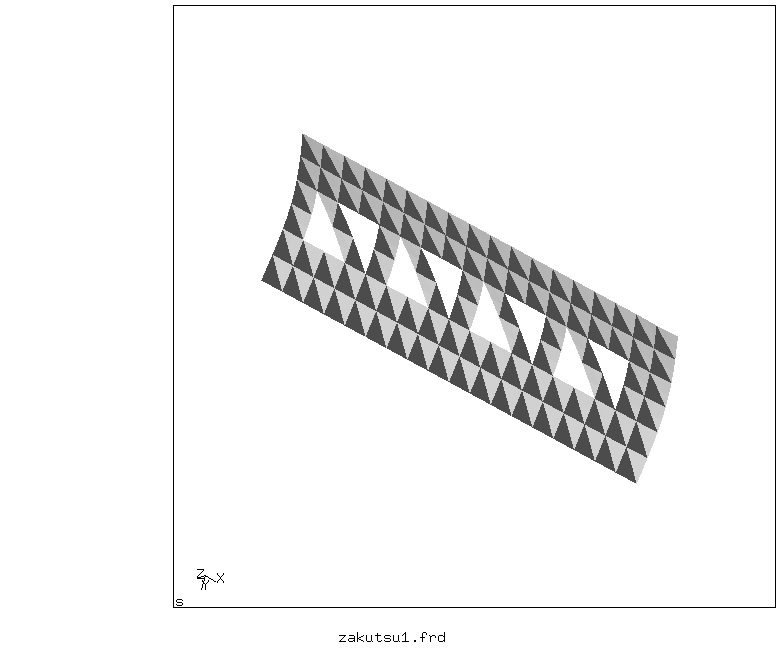

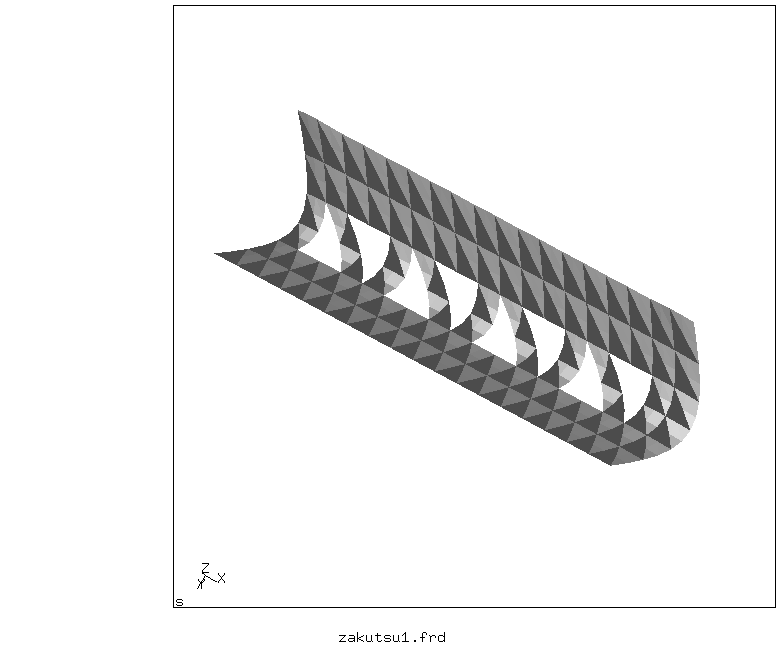

| 長さ（m) | 高さ | 厚さ | 座屈モード | 精度 | 倍率 |
| 1.44 | 0.5 | 0.009 | 2 | 0.01 | 1と0.1 |

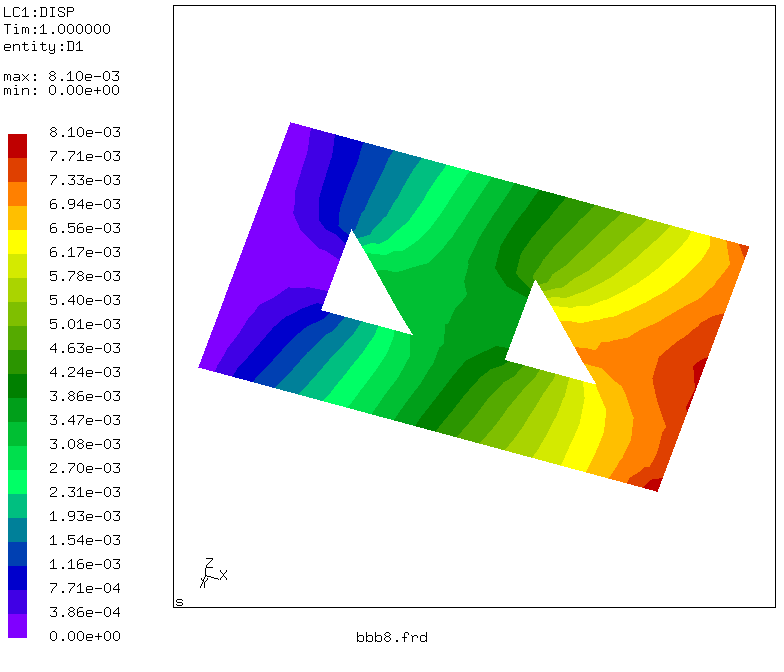

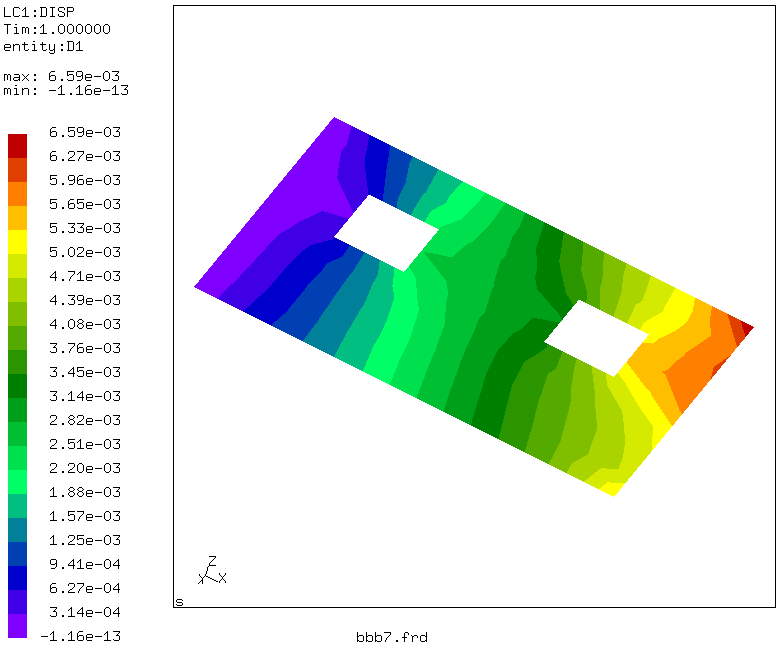

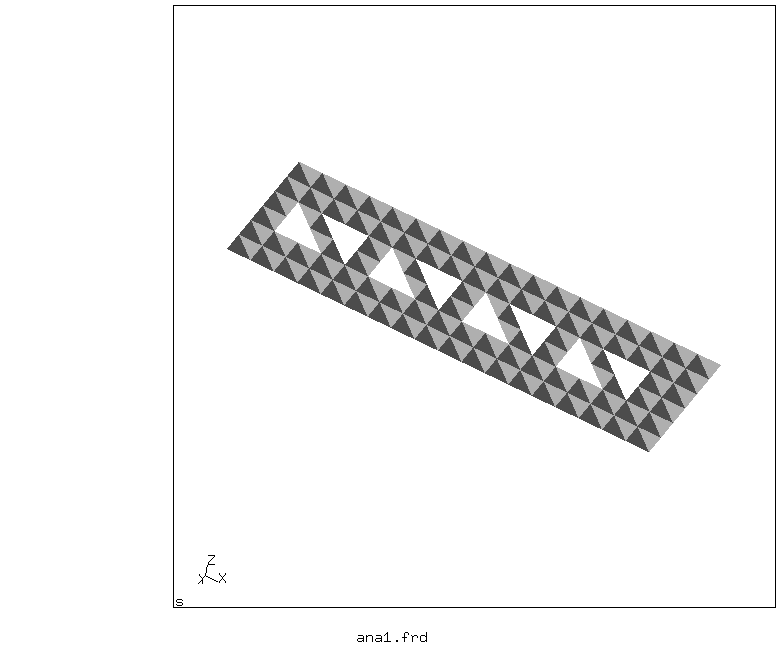

高さh=500mm 鋼板の厚さ9mm 孔：170mm×160mm 載荷荷重 P=１MN
http://www.str.ce.akita-u.ac.jp/~gotouhan/bui/kadai.eps
たわみの理論値は0.0272m
| 分割数 | nx.5.10 | 4.ny.8 | 4.6.nz | nzに対する相対誤差（％） |
| 1 | 2.14e-02 | 1.86e-02 | 1.21e-03 | 95.5 |
| 2 | 2.18e-02 | 1.95e-02 | 4.21e-03 | 84.5 |
| 5 | 2.19e-02 | 1.99e-02 | 1.66e-02 | 47.5 |
| 10 | 2.20e-02 | 2.00e-02 | 2.20e-02 | 19.1 |
| 15 | 2.20e-02 | 2.00e-02 | 2.44e-02 | 10.3 |
| 20 | 以降は同じ値 | 以降は同じ値 | 2.55e-02 | 6.3 |
| 25 | 2.60e-02 | 4.4 | ||
| 30 | 2.63e-02 | 3.3 | ||
| 40 | 2.66e-02 | 2.2 | ||
| 50 | 2.67e-02 | 1.8 | ||
| 60 | 2.68e-02 | 1.5 | ||
| 70 | 2.68e-02 | 1.5 | ||
| 100 | 2.69e-02 | 1.1 |
b=30cm,h=20cm,l=150cm, P=1MN,E=207GPa,ポアソン比0.3
たわみの理論値は0.027174m
| 分割数 | nx.3.5. | 3.ny.5 | 3.5.nz | nzに対する相対誤差（％） |
| 1 | 1.2109e-03 | 55.4 | ||
| 10 | 2.1875e-02 | 19.5 | ||
| 20 | 2.5353e-02 | 6.7 | ||
| 30 | 2.6128e-02 | 3.85 | ||
| 40 | 2.6441e-02 | 2.7 | ||
| 50 | 2.6584e-02 | 2.18 | ||
| 70 | 2.6707e-02 | 1.72 | ||
| 100 | 2.6775e-02 | 1.5 | ||
| 150 | 2.6812e-02 | 1.3 |
