構造工学作業用

09/1/13後藤メモ

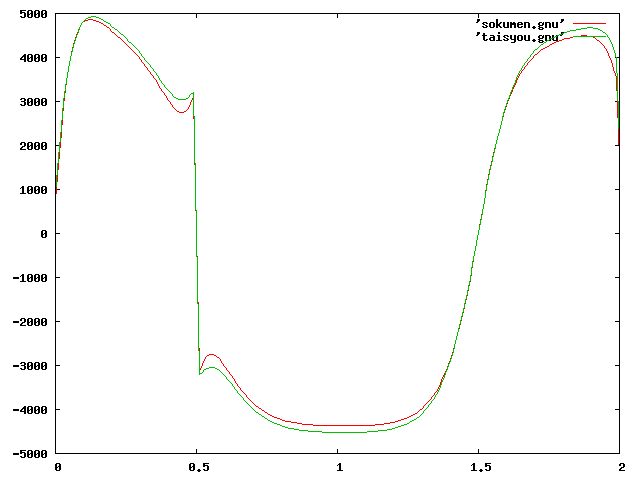

深さ25%, 荷重140の側面のせん断ひずみ

sが側面、tが対称面。横軸は節点番号。データは、
側面:eyz25p140s.gnu
対称面:eyz25p140s.gnu
$ε_{y z}$ 全データ:eyz25p140.d
側面の中立軸だけ抜き出すプログラムeyz.f

次に梁側面の中立軸部9箇所でロゼットゲージにより測定した代表的なせん断ひずみ分布のグラフを，2章の手法によるFEM解析の結果とともに図-10に示す．ロゼットゲージによる測定値は，FEM解析の結果と比較的一致している．ちなみにFEM解析のひずみ分布は，初等梁の範疇で求まるせん断力図分布とも対応している。

FEM(対称面,x=0,y=0)
FEM(側面, x=40mm,y=0)

09/1/9後藤メモ

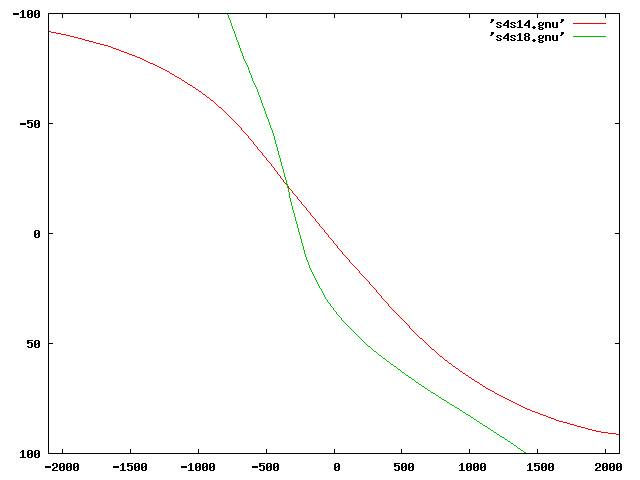

とりあえずまとめ。s4試験体(No.6)について、

2p/3載荷点(1/4点)と1/8点の側面

gnuplot用のプロットデータは、1/4点が、

s4s14.gnu

gnuplot用のプロットデータは、1/8点が、

s4s14.gnu

sgmzz.f入力用の

s4.d

gnuplotで

setxrange[-2100:2100]
setyrange[100:-100]
pl 's4s14.gnu' w l, 's4s18.gnu' w l

みたいに。

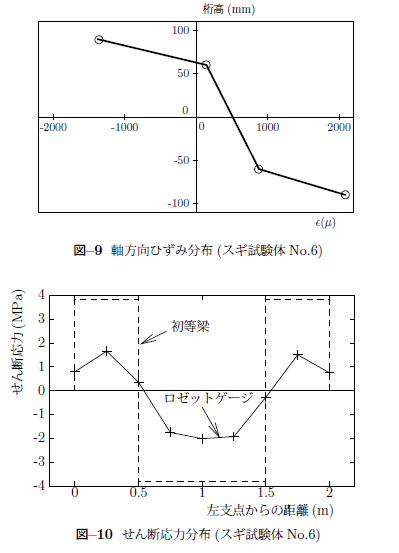

単軸ゲージにより測定した $\frac{2 P}{3}$ 載荷位置での代表的な軸ひずみ分布を， 3章?の手法によるFEM解析の結果とともに図--9に示す．いずれの試験体でも，縁部付近のひずみは合成断面としての三角形分布に近いが，縁部より少し中立軸側に離れた部分では合成断面としての三角形分布よりも小さくなっている。この傾向はFEM解でも認められる。ただしFEM解の場合，載荷部から離れた位置(1/8点)での応力分布は中立軸付近でひずみが特に小さくはならず三角形分布に近い。ということは，FEM解析における載荷節点付近の応力集中などによる影響が，試験体における不整(例えば，鋼板と集成材とが十分に一体化していないなど)による影響とたまたま近い結果を与えたという可能性もある．次にロゼットゲージにより測定した代表的なせん断ひずみ分布のグラフを図--10に示す．梁側面の中立軸部9箇所で測定した....

みたいな感じか。これでいくとすれば、図-9に、No.6試験体のピーク荷重での、 $\frac{2 P}{3}$ 載荷点(1/4点)、1/8点の側面の応力分布を併記しますか。

09/1/8後藤メモ

10*40*202の逆対称4点曲げで、左載荷点側面の軸方向応力分布を桁高に対して見るデータを取り出すには、viのビジュアルモードとかを駆使して、 ezz25p140.d のようにfrdファイルのひずみ出力部分を整形して、 sokumen.fを使って、./sokumen<ezz25p140.d>ezz25p140.gnuみたいに実行して、 gnuplotで描画。任意の要素数で任意の桁高線の軸応力分布を見るには sgmzz.f を使う。

載荷部の断面内節点に荷重を分散させて断面載荷した場合

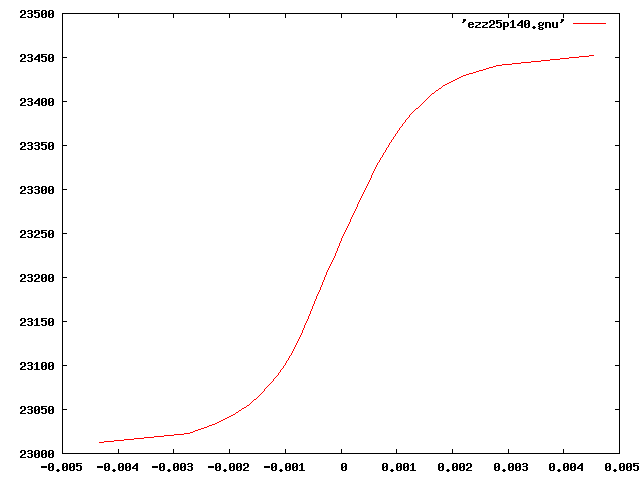

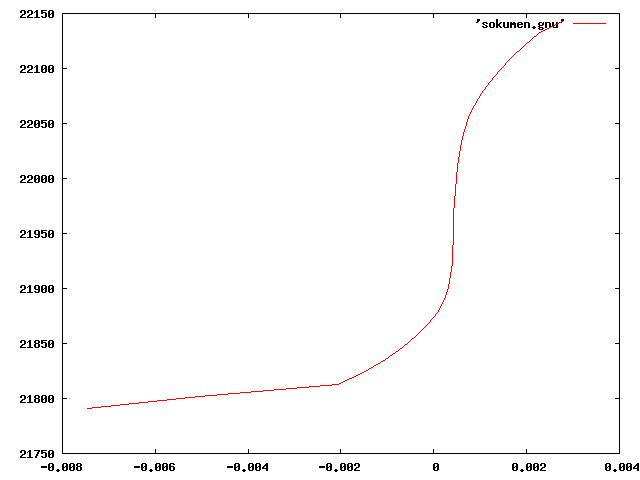

2p/3載荷点(1/4点)の側面では、

割と測定値に近いひずみ分布なのだが、

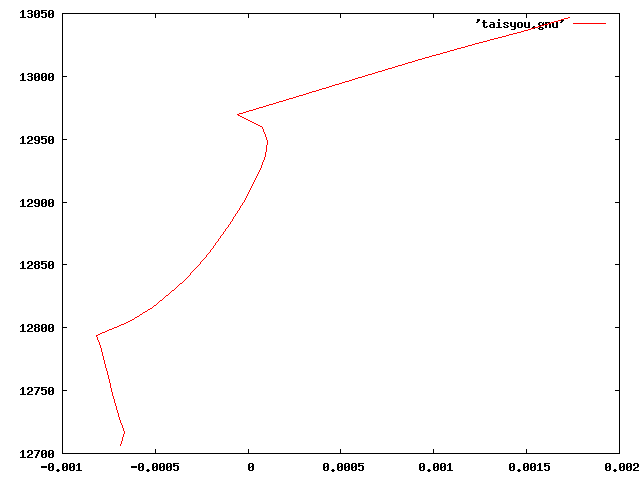

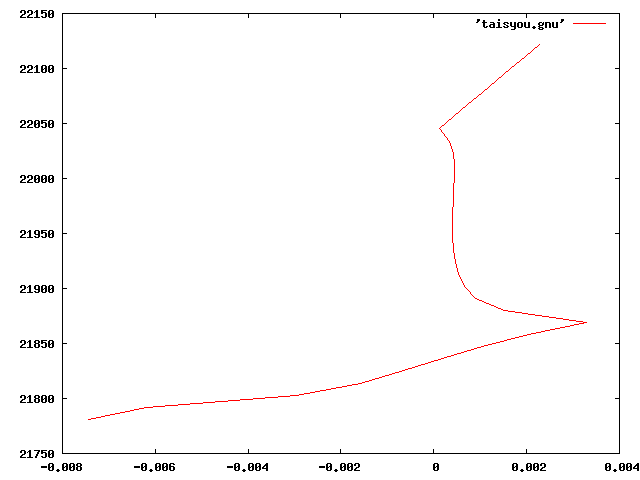

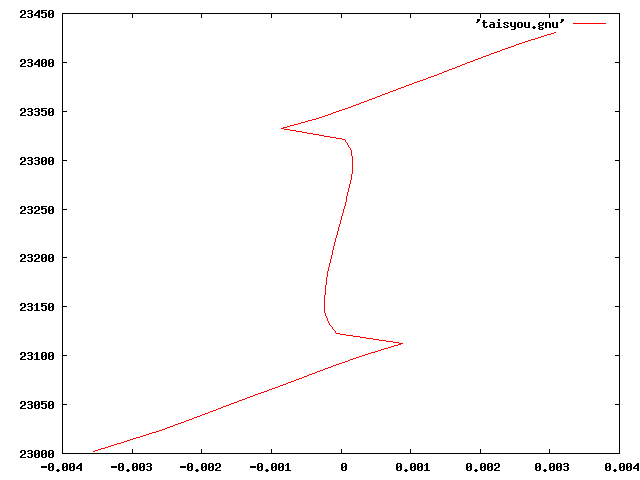

2p/3載荷点(1/4点)の対称面(鋼板挿入部)では、

こんな感じ。なんかおかしい気がするんで、

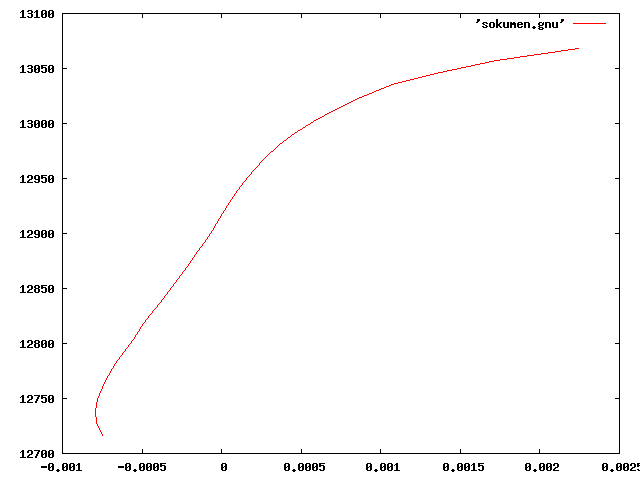

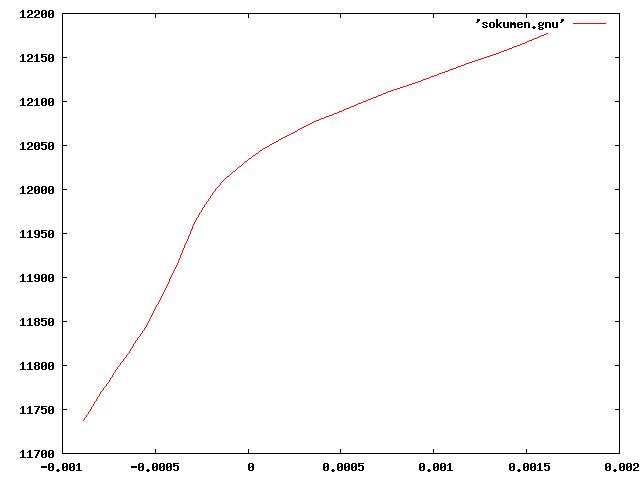

載荷点から離れた(1/8点)の側面では、

比較的三角形分布に近い。そして

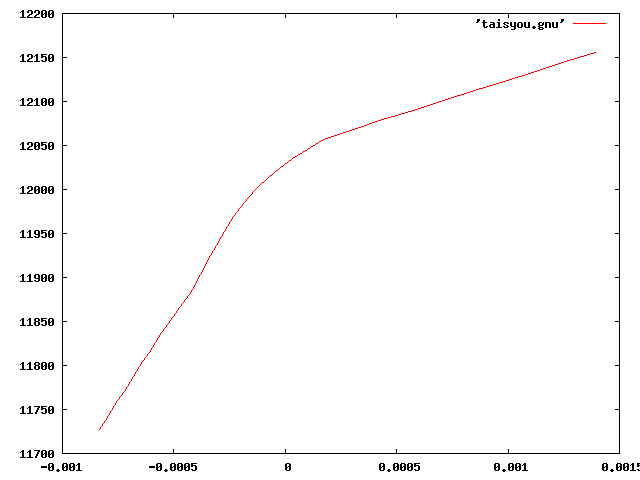

載荷点から離れた(1/8点)の対称面(鋼板挿入部)ですら、

比較的三角形分布に近い。

ちなみに、載荷を梁の上縁に線載荷した場合は、かなり応力が乱れる。
2p/3載荷点(1/4点)の側面では、

2p/3載荷点(1/4点)の対称面(鋼板挿入部)では、

載荷点から離れた(1/8点)の側面では、

載荷点から離れた(1/8点)の対称面(鋼板挿入部)では、

09/01/05 大黒屋
12/28 大黒屋

スギ

まつ

構造工学の修正意見投稿ページが、書き込み中に頻繁に落ちるので、修正意見は、まず、学内限定wiki にメモを取ってから投稿した方が安全。

dvipdfmxのエラー

pstexがあるやつを変換しようとするとエラー。いつもってわけじゃないけど。

[1Error: /undefinedresource in --findresource--
Operand stack:
   --nostringval--   Ryumin-Light-EUC-H   Font   (HeiseiMin?-W3-EUC-H)   12   Ryumin-Light   EUC-H
  EUC-H   --dict:0/10(G)--   FDepVector   --nostringval--   --dict:11/13(ro)(G)--   HeiseiMin?-W3-EUC-H
Font   HeiseiMin?-W3-EUC-H   (HeiseiMin?-W3-EUC-H)   12   HeiseiMin?-W3   EUC-H   EUC-H
--dict:0/10(G)--   HeiseiMin?-W3   false   HeiseiMin?-W3   HeiseiMin?-W3   CIDFont   --nostringval--
CMap   CIDFont   CMap   CIDFont
Execution stack:
   %interp_exit   .runexec2   --nostringval--   --nostringval--   --nostringval--   2   %stopped_push
--nostringval--   --nostringval--   --nostringval--   false   1   %stopped_push   1   3 %oparray_pop
1   3   %oparray_pop   --nostringval--   1   3   %oparray_pop   1   3   %oparray_pop   .runexec2
--nostringval--   --nostringval--   --nostringval--   2   %stopped_push   --nostringval--
--nostringval--   13   4   %oparray_pop   14   4   %oparray_pop   --nostringval--   --nostringval--
27   5   %oparray_pop   --nostringval--   30   6   %oparray_pop   --nostringval--   --nostringval--
--nostringval--   --nostringval--
Dictionary stack:
   --dict:1072/1123(ro)(G)--   --dict:0/20(G)--   --dict:114/200(L)--   --dict:6/16(L)--
--dict:17/17(ro)(G)--   --dict:0/10(L)--   --dict:16/24(ro)(G)--
Current allocation mode is local
Last OS error: 2
Current file position is 5866
GNU Ghostscript 7.07: Unrecoverable error, exit code 1

** WARNING ** Filtering file via command -->gs -q -dNOPAUSE -dBATCH -sPAPERSIZE=a0 -sDEVICE=pdfwrite
-dCompatibilityLevel=1.3 -dAutoFilterGrayImages=false -dGrayImageFilter=/FlateEncode?
-dAutoFilterColorImages=false -dColorImageFilter=/FlateEncode? -dUseFlateCompression=true
-sOutputFile=/tmp/dvipdfmx.YqddTW -dNOKANJI -c '.setpdfwrite << /NeverEmbed? [/Courier /Courier-Bold
/Courier-Oblique /Courier-BoldOblique? /Helvetica /Helvetica-Bold /Helvetica-Oblique /Helvetica-
BoldOblique? /Times-Roman /Times-Bold /Times-Italic /Times-BoldItalic? /Symbol /ZapfDingbats? /Ryumin-Light
/GothicBBB-Medium] >> setdistillerparams' -f ./us.pstex -c quit<-- failed.

** WARNING ** Image format conversion for "./us.pstex" failed...
** ERROR ** pdf_ref_obj(): passed invalid object.

Output file removed.

12/24

http://tutimura.ath.cx/ptetex/?%C6%B0%BA%EE%CA%F3%B9%F0%2F41

CalculiX

逆対称の解析

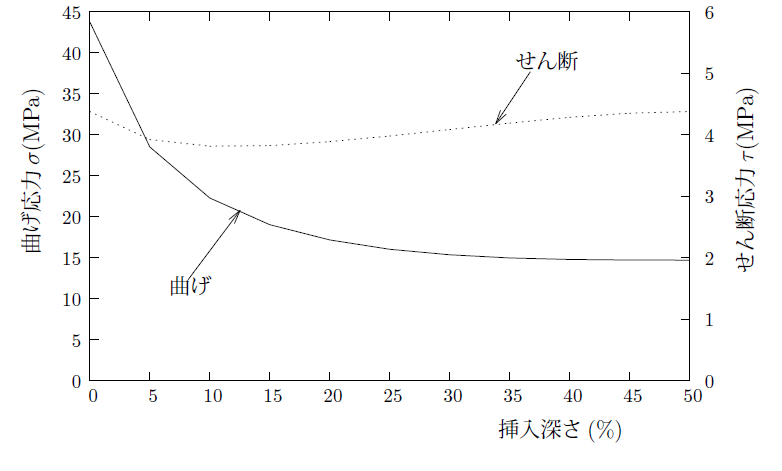

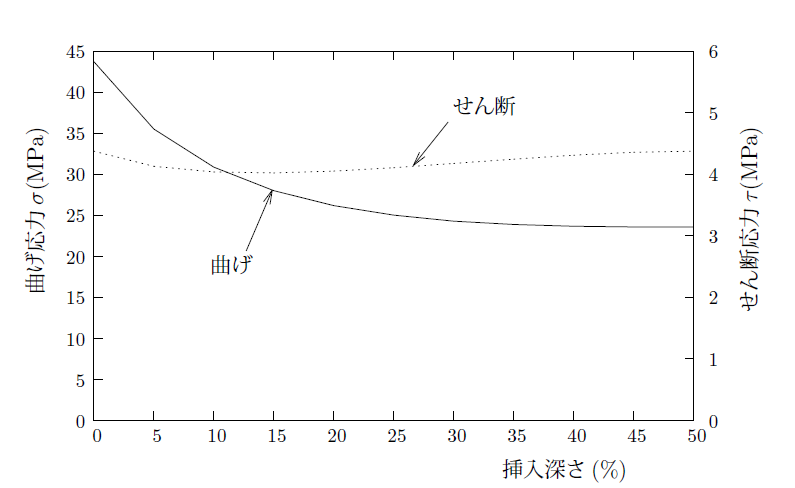

曲げ応力とせん断応力

荷重P=140kN
E木は各供試体の平均値を使った。

カラマツ

スギ

後藤ちゃちゃ08/9/26

これが本当なら、実験の通りだよね。というか、この図の方が説得力があるよね。

08/11/06

応力をみてみたが、理論値と大幅にちがう。要素数を変えてもう一度やってみる。広内にも同じ計算をやってもらう。

08/11/10

要素数を変えてみたけどどうもあわない。変位はあってるっぽいけど。

08/11/11

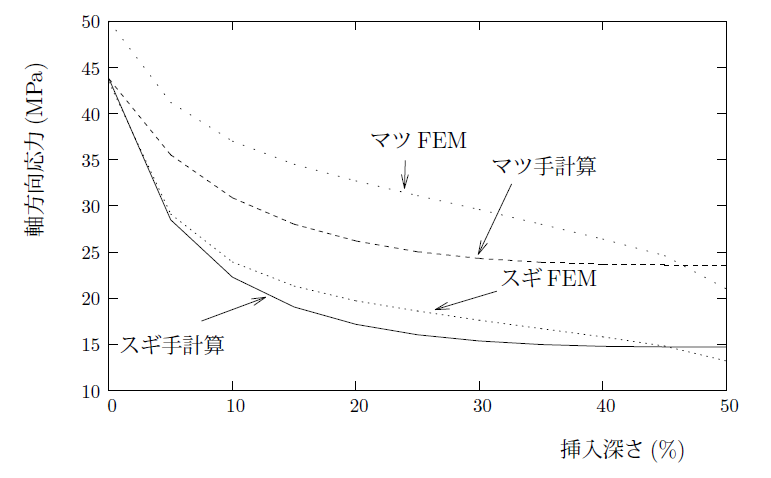

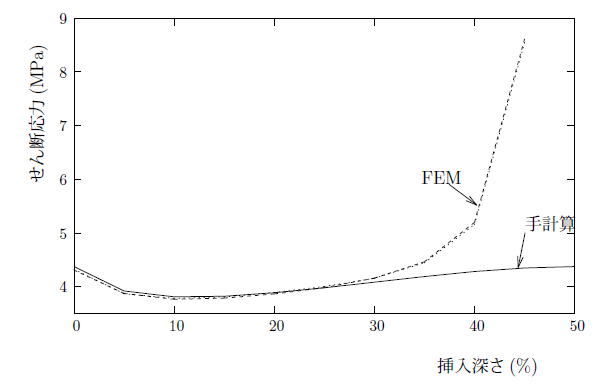

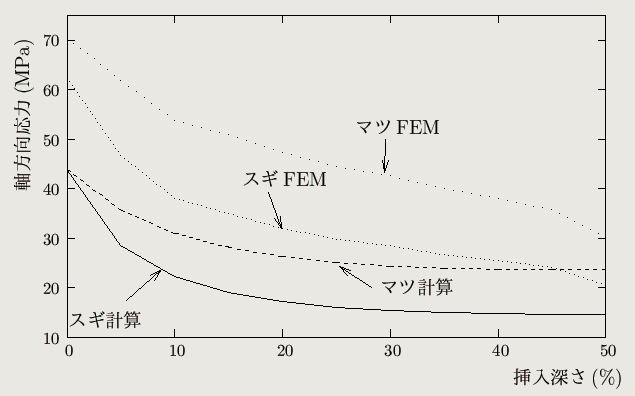

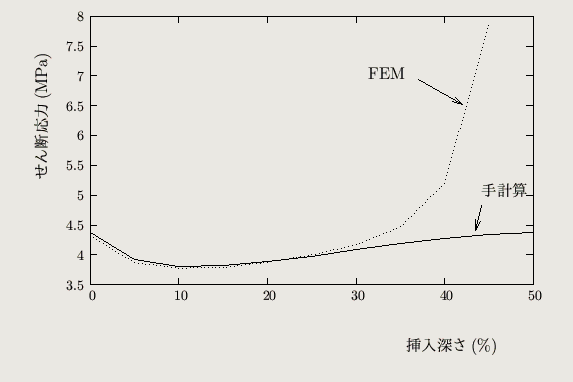

スギ材の応力を表にしてみた。

深さ	軸方向(2P/3載荷部)	せん断応力(中央部)MPa
0	67.6	4.32
5	48.4	3.87
10	41.4	3.78
15	37.6	3.79
20	35.3	3.88
25	33.5	4.00
30	31.9	4.17
35	30.5	4.47
40	29.0	5.20
45	27.3	7.85
50	23.6	52.8

08/11/13

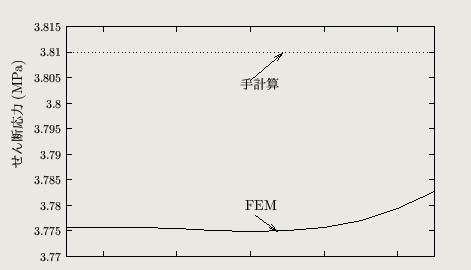

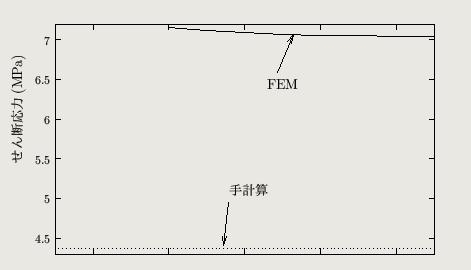

スギせん断支間中央

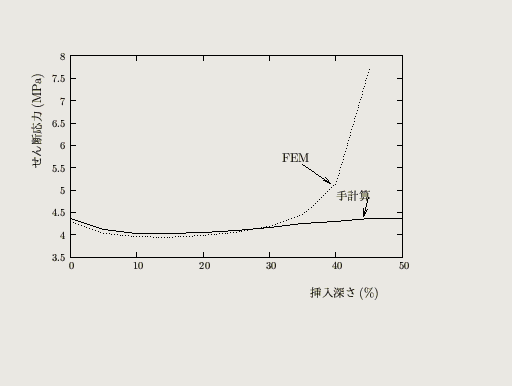

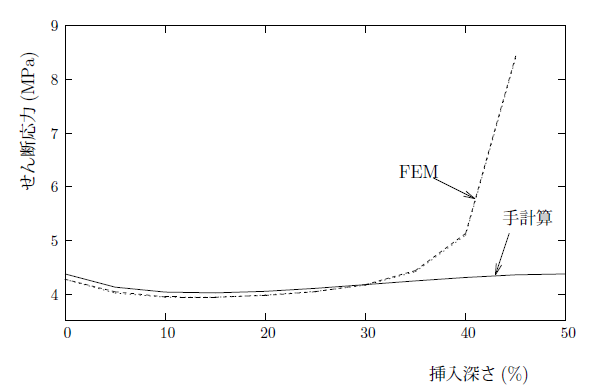

マツせん断支間中央

軸方向応力左載荷点

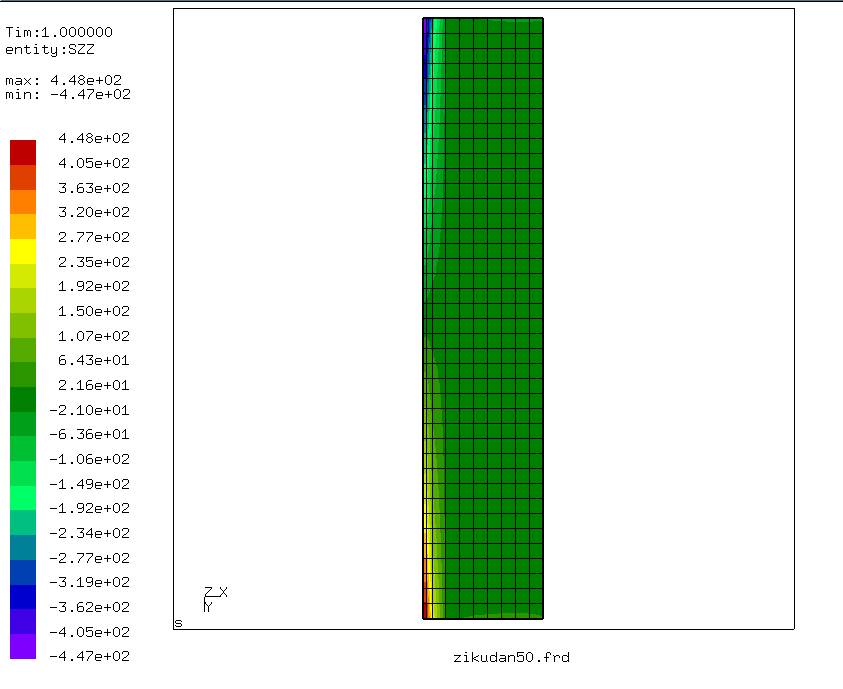

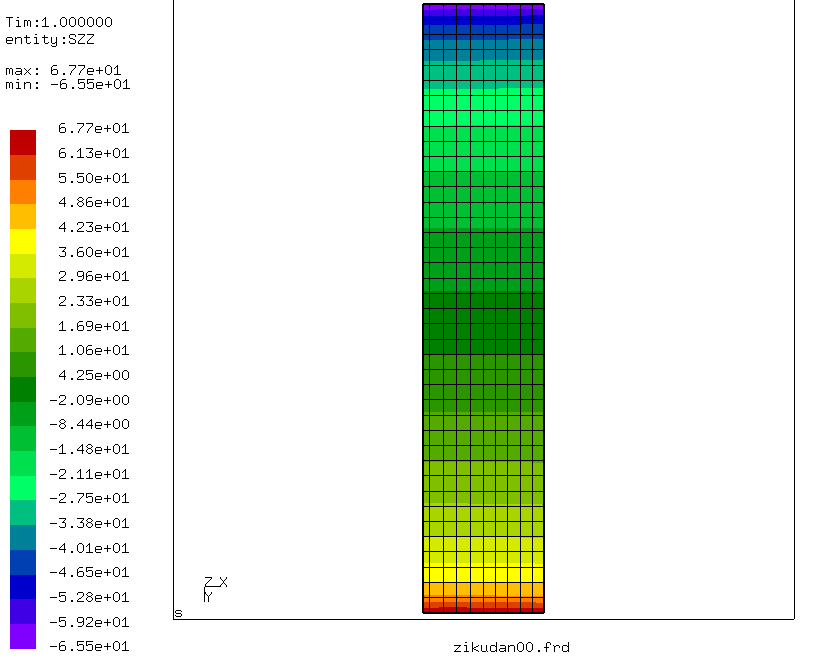

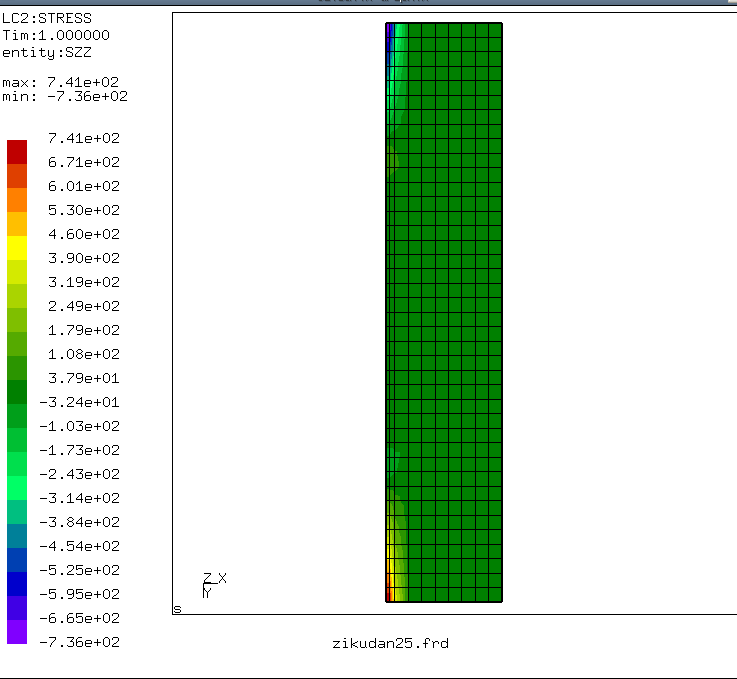

軸方向応力の断面図(スギ)左載荷点

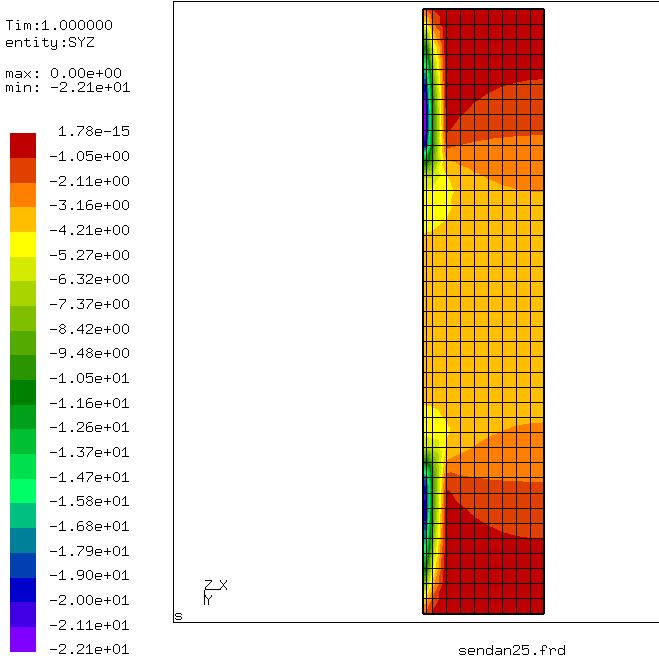

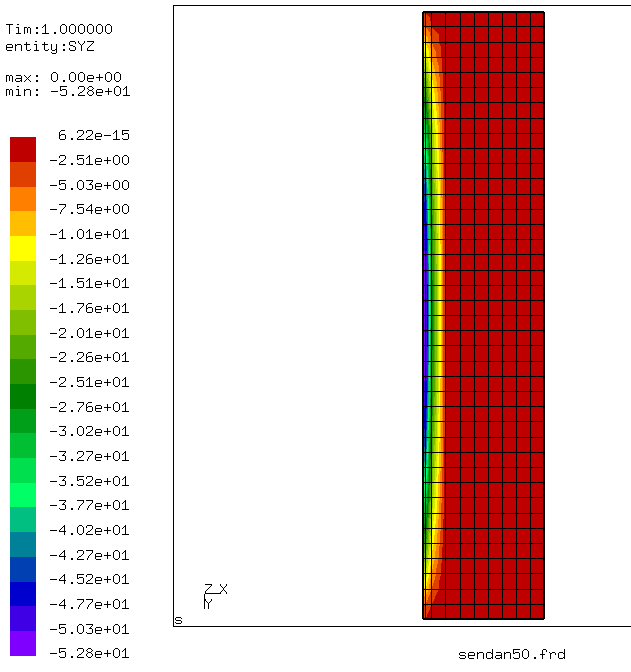

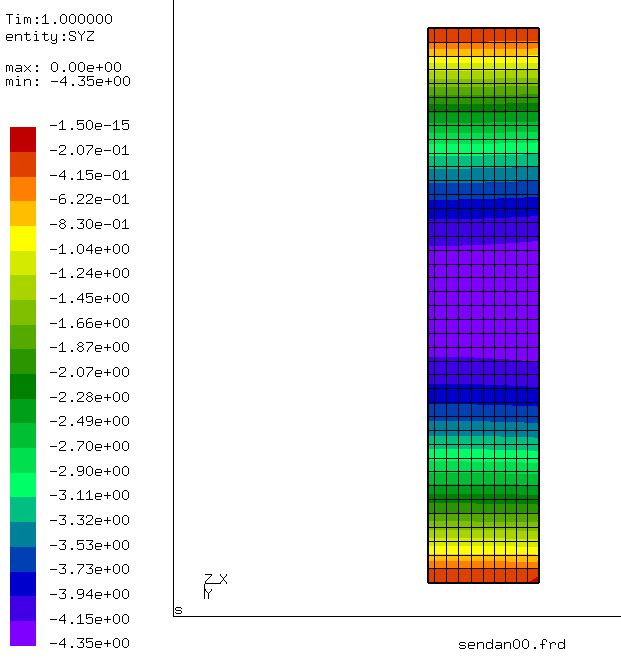

せん断応力の断面図(スギ)支間中央

08/11/17

せん断は鋼板の間で応力集中している。

軸方向は計算とあわない。

軸方向応力(右支点部)

支点部も拘束の影響がありそう?。左載荷と支間中央の間、要は左支点から0.75m右のとこで応力をみてみる。

軸方向応力(左支点から0.75m右)

08/11/19

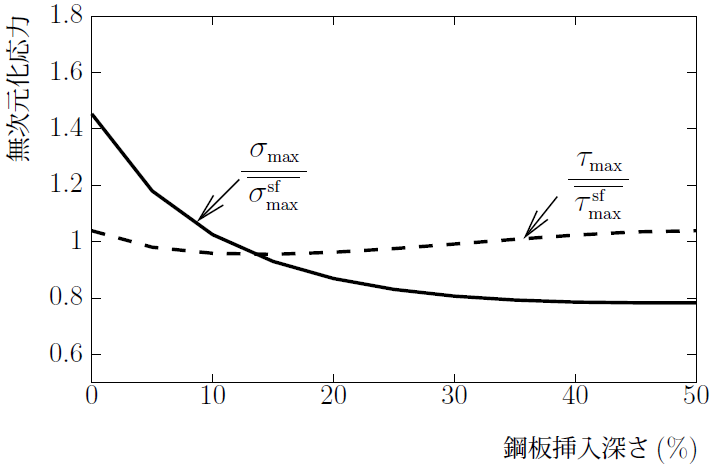

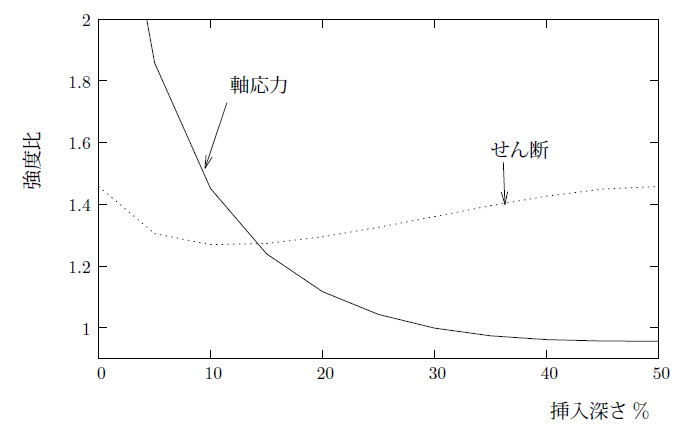

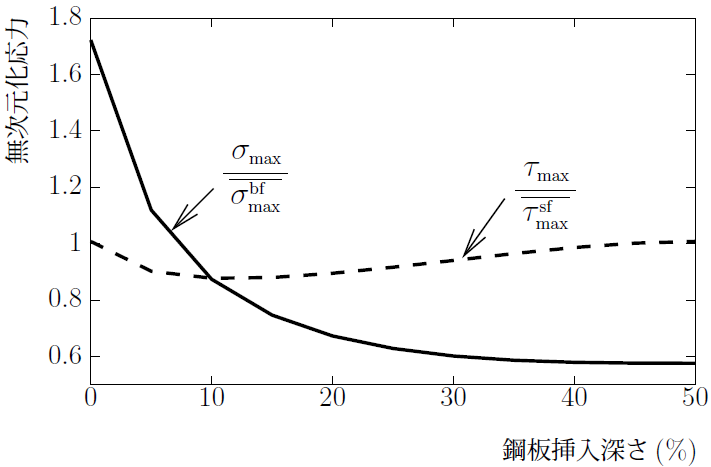

応力を強度で無次元化したやつ。強度はこっち(pdf)が最新?

スギ材

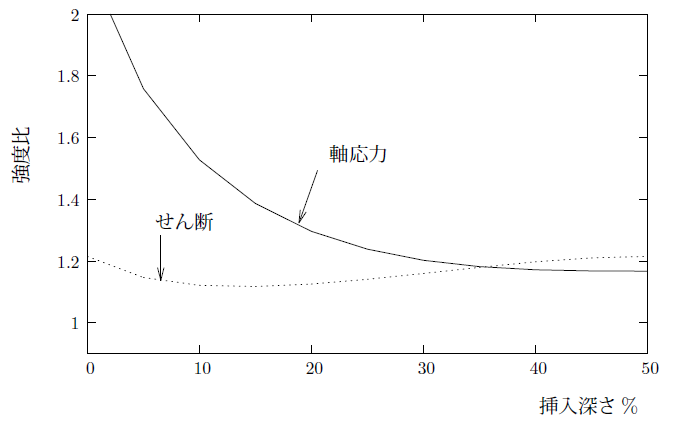

カラマツ材

断面のグラフは明日だな。

08/11/21

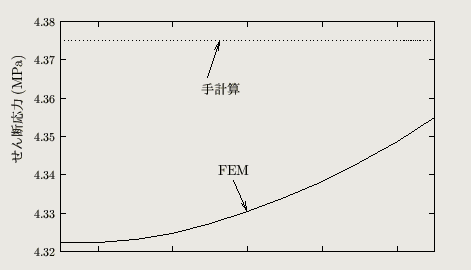

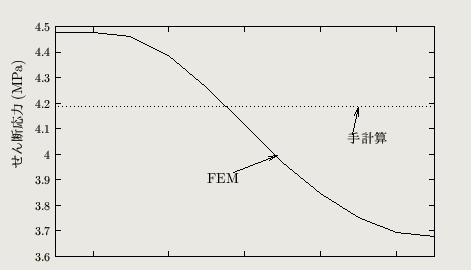

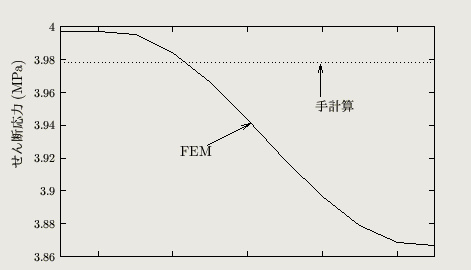

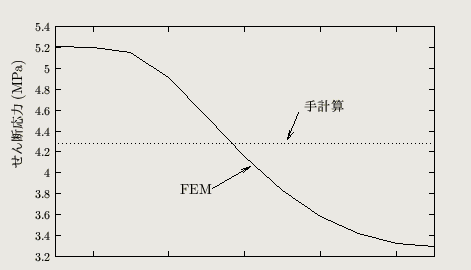

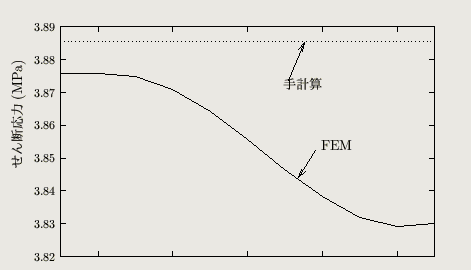

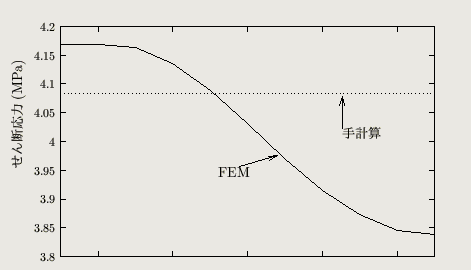

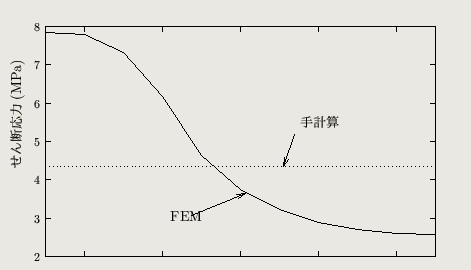

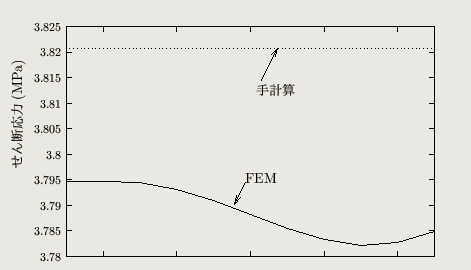

スギ材の支間中央のせん断応力のx方向の分布。左側が鋼板挿入部分。

08/11/26

実験のピーク荷重からだした応力を平均したの使ってで無次元化したやつ。

スギ材

カラマツ材

08/11/27

千田さんの論文を参考に、上下に1要素いれて、線載荷のやつをやってみる。それで応力集中は軽減できるらしい。

08/12/02

ngyaku1p.fは、 y方向に1要素増えるから、要素数オーバー?で ny=40だと走らないから、ny=30(32)で。

比較のために、 gyaku1p.fで ny=30でもやってみる。

08/12/05

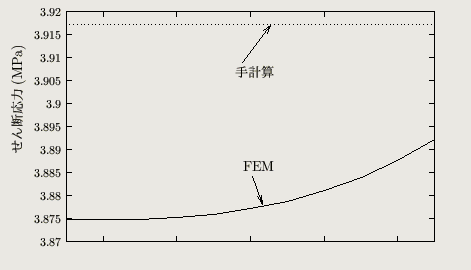

支間中央のせん断応力。面積載荷も線載荷もほぼ同じ。線が重なっている。

スギ材

カラマツ材

支点拘束と載荷を中立軸にもってくる。cgyaku.f完成?。
cgyaku.f

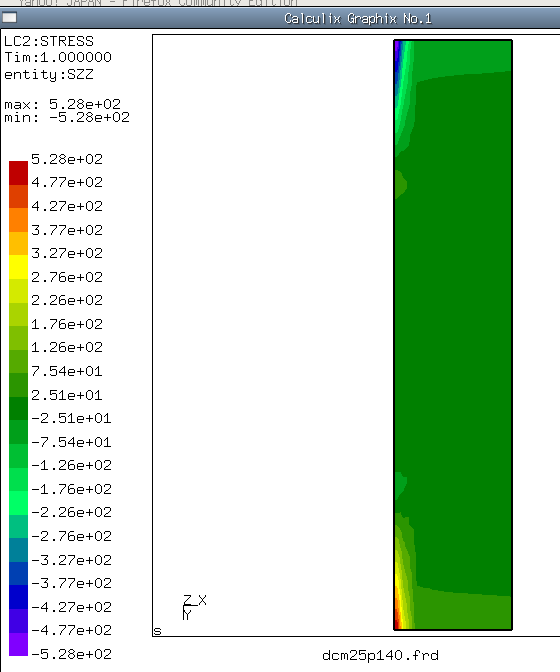

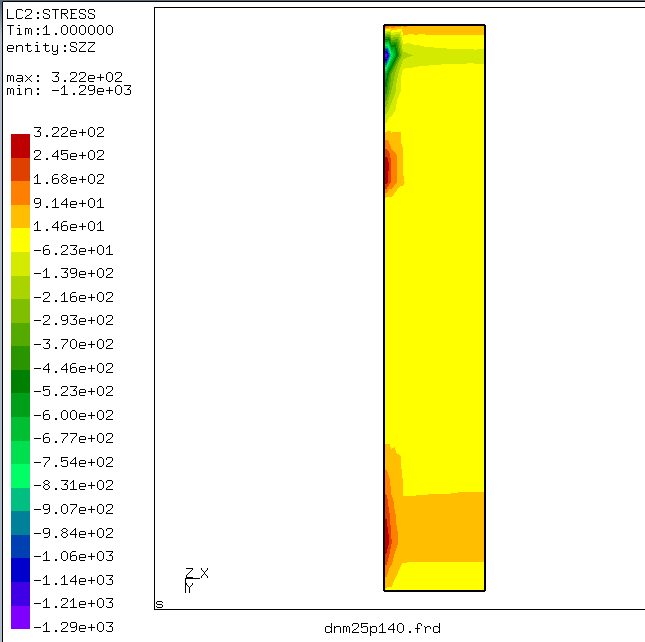

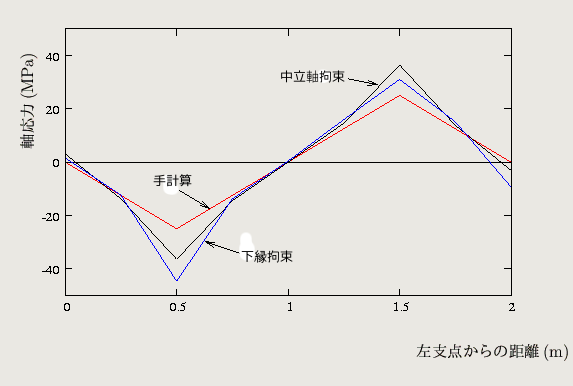

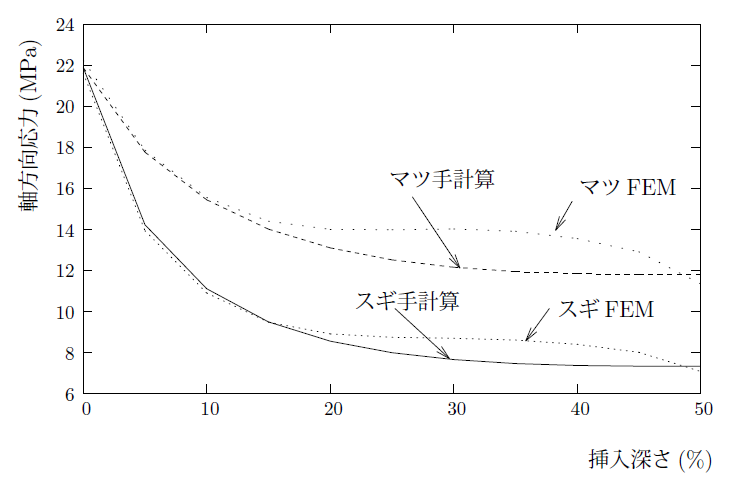

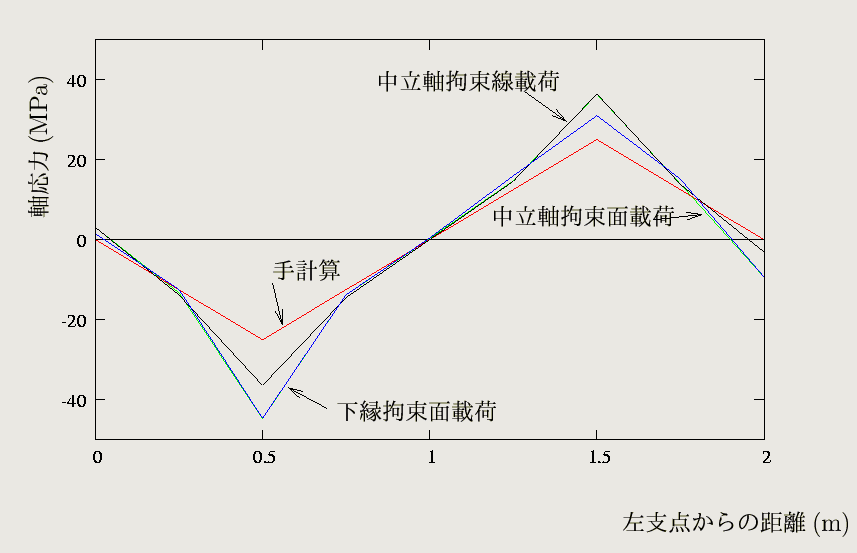

マツ25%の軸方向の応力比較

上のやつに、中立軸拘束、面積載荷を追加。重なって分かりにくいけど

08/12/08

稲荷くんからもらった

sankaku.inp

08/12/11

鋼材を引っ張って降伏について調べている。

CalculiXでひずみの出力もできることが判明。

ここ

08/12/12

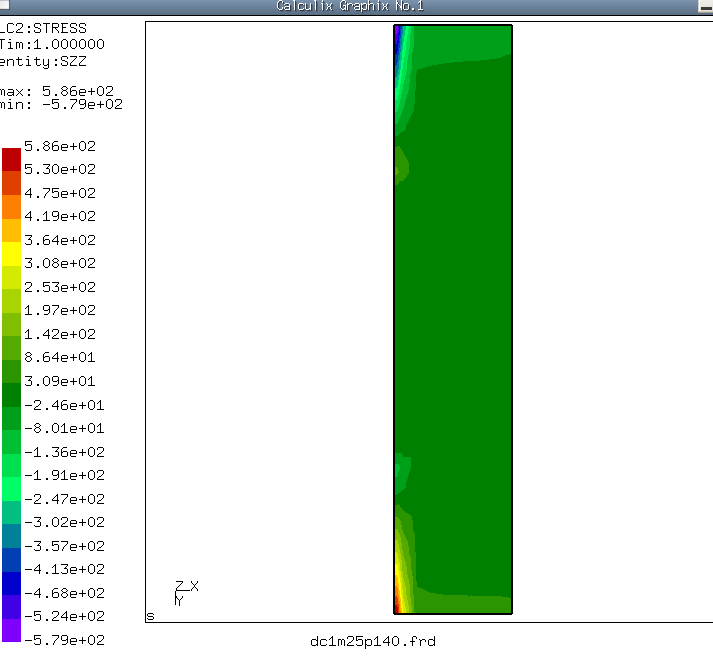

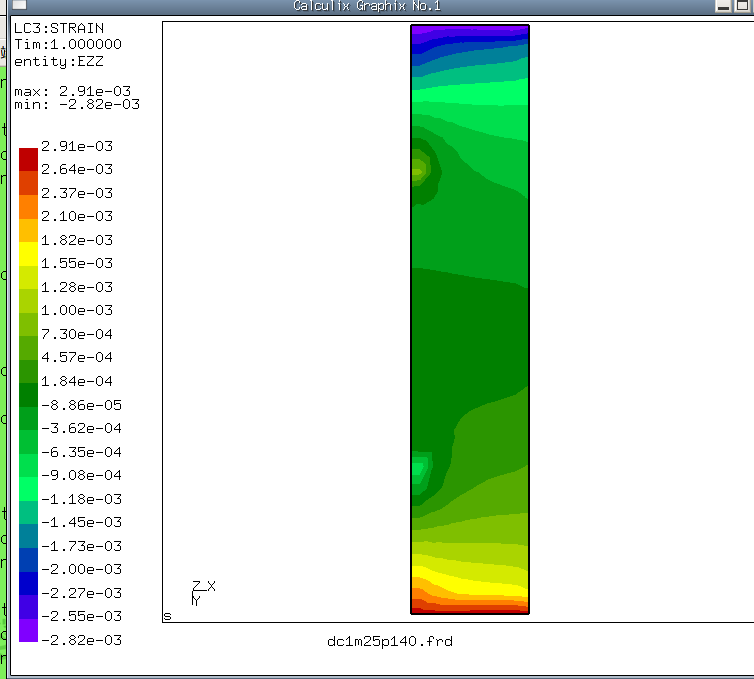

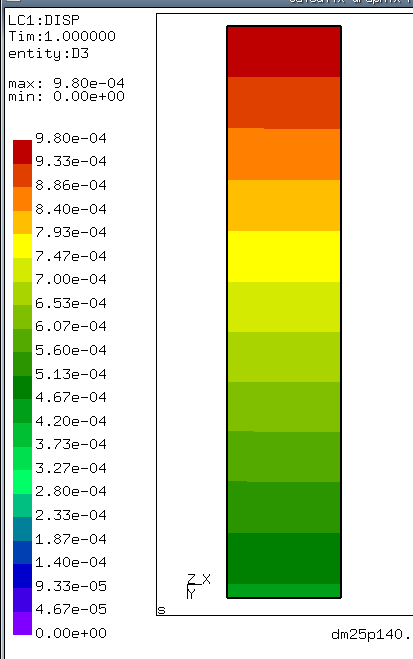

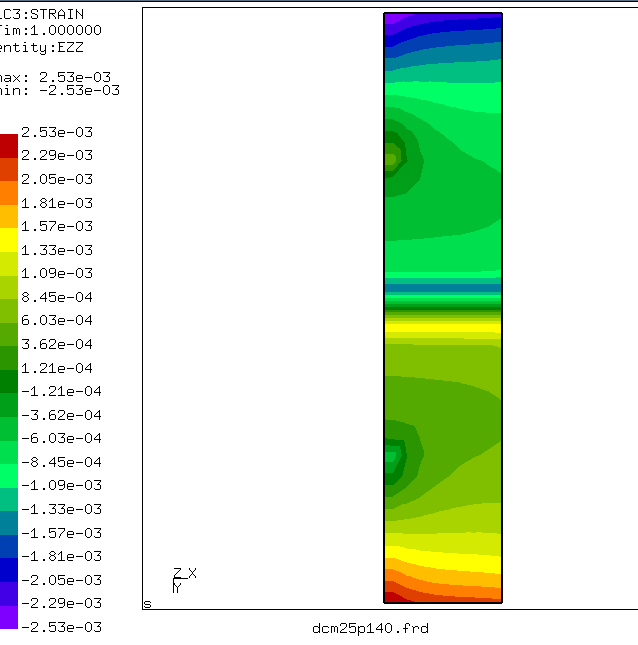

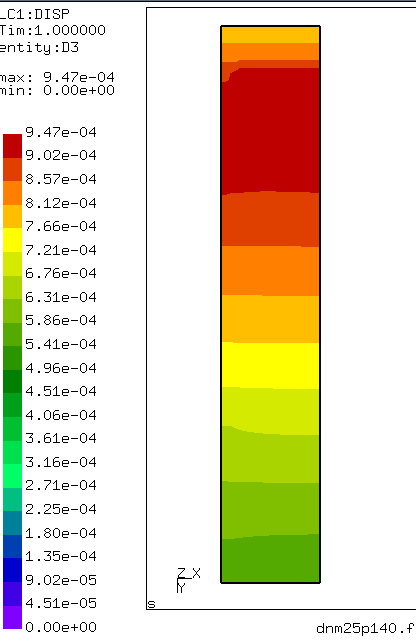

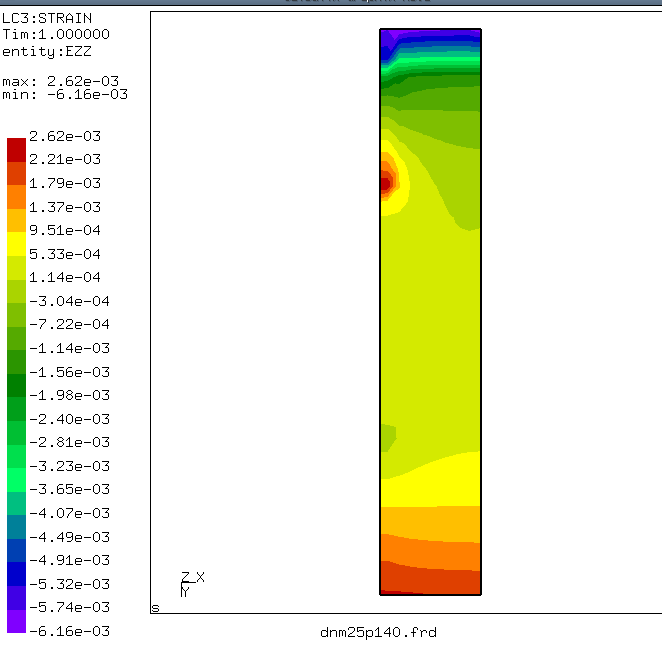

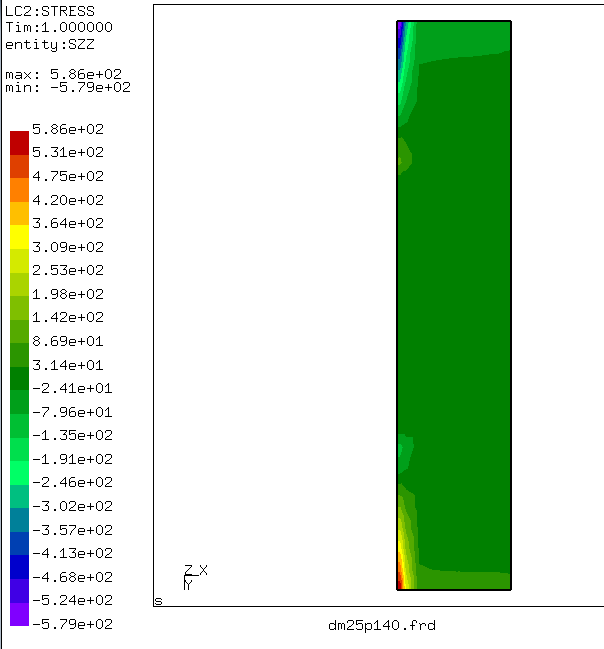

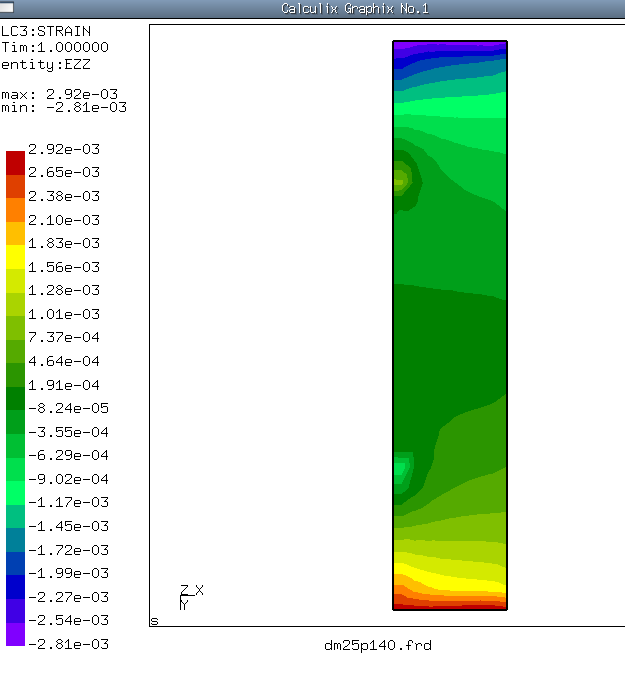

マツ25%の左載荷点のひずみ分布と応力分布

下拘束、上鉄板載荷

下拘束、上載荷

中立拘束、上載荷

中立拘束、中立載荷

塑性判定の降伏応力は、実験値から読み取って、

0%のとき、鋼材に集成材の材料定数をいれてたけど、

08/12/15

塑性の計算が収束していない。

深さ25%で

スギ材

b=80mm
h=200mm
L=0.5m
ヤング率7.49GPa
せん断弾性係数442MPa
P=140kN
nx=10
ny=40
nz=202

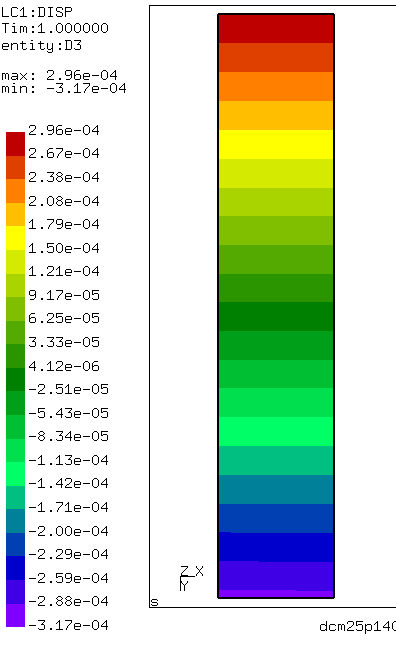

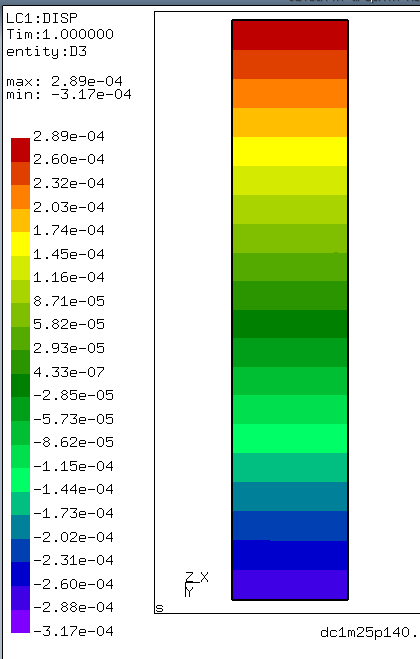

載荷位置の変位

深さ	FEM解(m)	ティモシェンコ解(m)
0	0.014663	0.011769
5	0.010722	0.0094970
10	0.0090355	0.0085735
15	0.0080776	0.0080935
20	0.0073199	0.0078158
25	0.0066528	0.0076483
30	0.0060291	0.0075479
35	0.0053904	0.0074910
40	0.0047474	0.0074629
45	0.0040351	0.0074527
50	0.0025827	0.0074512

マツ材

b=80mm
h=200mm
L=0.5m
ヤング率16.6GPa
せん断弾性係数538MPa
P=140kN
nx=10
ny=40
nz=202

載荷位置の変位

深さ	FEM解	ティモシェンコ解
0	0.0087715	0.0072654
5	0.0073216	0.0067142
10	0.0065374	0.0064028
15	0.0060294	0.0062116
20	0.0055612	0.0060896
25	0.0051041	0.0060115
30	0.0046496	0.0059631
35	0.0041681	0.0059350
40	0.0036776	0.0059209
45	0.0031344	0.0059158
50	0.0020342	0.0059151

大黒メモ08/10/09

FEM解が、ティモシェンコ理論値の2倍程度ででてくる。荷重の制御の問題か、計算を間違っているかな。ちなみに、

スギ材
b=80mm
h=200mm
L=0.5m
ヤング率7.53GPa
せん断弾性係数427MPa
P=140kN

0%
初等梁理論=6.5E-3(m)
ティモ理論=1.2E-2(m)
FEM解=2.37E-2(m)
5%
初等梁理論=4.2E-3(m)
ティモ理論=9.7E-3(m)
FEM解=2.14E-2(m)

逆対称4点曲げのたわみの式はここ使ったプログラムはこれを改造。

逆対称4点曲げの鋼板挿入のたわみの計算プログラム

soutai2.f

大黒メモ08/10/24

どうやら、要素分割のせいみたい。ちゃんとした計算できたっぽい。非線形とも数%の違い。来週から、応力もみてみる。

非線形を入れたときと入れないときの比較

b=80mm
h=200mm
L=2m
木材のヤング率:7.49GPa
木材のせん断弾性係数:442MPa
鋼材のヤング率:206GPa
鋼材のせん断弾性係数:79.2GPa
拘束条件:片持ち梁
挿入深さ:25%

初等梁理論

v = \frac{P L^{3}}{3 E I}

ティモシェンコ梁理論

v = \frac{P L^{3}}{3 E I} + \frac{P L}{k G A}

FEM解と梁理論を比較。曲げ剛性は $E_{木} I_{木} + E_{鋼} I_{鋼}$ せん断剛性は $k G_{木} A$ を使用。

荷重kN	初等(m)	ティモ(m)	FEM非線型(m)	FEM線形(m)
1	0.00240619224	0.00274555874	0.00275490	0.00275490
5	0.0120309601	0.0137277925	0.0137743	0.0137745
10	0.0240619201	0.0274555851	0.027547	0.0275490
20	0.0481238402	0.0549111702	0.055088	0.0550979
30	0.0721857622	0.0823667571	0.082614	0.082647
40	0.0962476805	0.10982234	0.11012	0.11020
50	0.120309606	0.137277931	0.13759	0.13774
60	0.144371524	0.164733514	0.16503	0.16529
70	0.168433443	0.192189097	0.19244	0.19284
80	0.192495361	0.219644681	0.21980	0.22039
90	0.216557294	0.247100279	0.2.4711	0.24794
100	0.240619212	0.274555862	0.27439	0.27549
110	0.264681131	0.30201146	0.30162	0.30304
120	0.288743049	0.329467028	0.32883	0.33059
130	0.312804937	0.356922597	0.35602	0.35814
140	0.336866885	0.384378195	0.38324	0.38569
150	0.360928804	0.411833793	0.41064	0.41323

非線形でP=150kN以降は計算が収束しないようで、

マツ集成材実験

ヤング率

挿入深さ	供試体	ヤング率(Pa)	せん断弾性係数(Pa)	EwIw?(kN^2)	EwIw?+EsIs?(kN^2)	kGw(GPa)
25%	m1	1.75841792E+10	562772608.
25%	m2	1.76567071E+10	520052352.
15%	m3	1.54035507E+10	526195808.
35%	m4	1.53642168E+10	666155968.
0%	m5	1.69810125E+10	507468256.
0%	m6	1.6761002E+10	447247200.

応力

試験体	鋼板深さ	Ew(G)	合成EI	ピーク	σ(MPa)	τ(MPa)
m6	0	16.8	906k	98k	30.3	3.03
m5	0	17.0	894k	114k	36.1	3.61
m3	15	15.4	1228k	113k	23.6	3.48
m2	25	17.7	1362k	163k	35.3	5.64
m1	25	17.6	1518k	154k	29.8	4.77
m4	35	15.4	1766k	177k	25.7	4.75
	平均	16.6		30.1	4.21

実験写真

http://www.str.ce.akita-u.ac.jp/~daikoku/jikken/

スギ集成材実験

ヤング率

挿入深さ	供試体	ヤング率(Pa)	せん断弾性係数(Pa)	EwIw?(kN^2)	EwIw?+EsIs?(kN^2)	kGw(GPa)
15%	s1	7.0131637E+9	395843641	374	897
15%	s2	7.34500209E+9	365065651	392	914
25%	s3	6.45406961E+9	540401788	344	1042
25%	s4	7.68432781E+9	446546520	410	1104
35%	s5	8.12242113E+9	400955610	433	1203
35%	s6	8.25382151E+9	377674406	440	1210
0%	s7	7.85441064E+9	450457214	419	419
0%(×)	s8	7.2322791E+9	562026668	386	386

応力

試験体	鋼板深さ	Ew	合成EI	ピーク	σ(MPa)	τ(MPa)
s7	0	7.85	7.85k	115k	36.0	3.60
s1	15	7.01	868k	137k	18.4	3.85
s2	15	7.35	786k	141k	22.0	4.47
s3	25	6.45	976k	170k	18.7	5.13
s4	25	7.68	977k	124k	16.2	3.98
s5	35	8.12	1154k	150k	17.6	4.68
s6	35	8.25	1297k	135k	14.3	3.77
平均		7.53			25.4(0%と15%)	4.39(25%と35%)

写真

http://www.str.ce.akita-u.ac.jp/~daikoku/picture/
