耐候性鋼材使用橋梁の外観評点の定量的評価

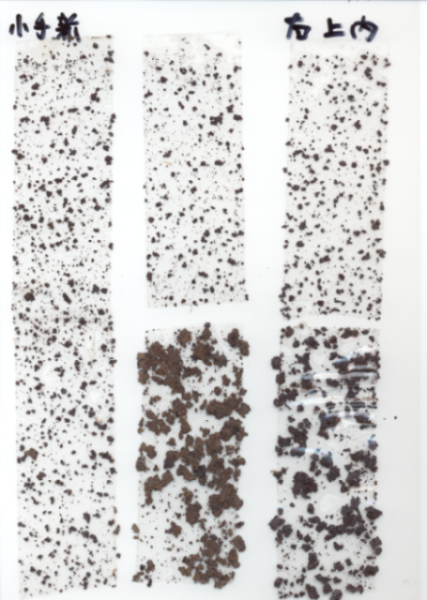

耐候性鋼材の錆の外観評価は、無塗装耐候性橋梁の メンテナンスなどにおいて重要であるが、 もっぱら現場での目視による主観的評価に頼っている。 セロテープ試験は、湿度やテープの貼り方・剥し方の影響を受けやすいものの、 錆びの付着したテープの画像を二値化データに落とすことで、 錆びの面積比や散らばりを定量化することができる。 本研究では、このように数値化したセロテープ試験のデータと、現場での目視による概観評点、更に膜厚計による錆厚データとの相関を調べ、セロテープ試験の画像データから定量化した数値や膜厚計により測定した錆厚データが、 外観評点の客観的な指標にならないかどうかを検討する。
| 小手萩新橋 | 山本郡八峰町小手萩 | 竹生川 | 1985年12月 | 20° | 4.2km | 北緯40度15分56秒 | 東経140度4分17秒 | 無 | / | / | / | 4 | 1m65cm | 2m50cm | / | SMA50A・BW.SMA41A・BW.SS41 | / | 平地 | 農地 | 1m60cm | 1m50cm | 4m | 河川 | 10cm | 良 | 無 | 無 | 15cm | 地上50cm | 2006.9/27 | 有 | 無 | 無 | 無 | 無 | 無 | 無 | 無 | 444. | 444. | 444. | 444. | 444. | 343. | 443. | 333. | 333. | 332. | 232. | 222. | 443. | 343. | 333. | 333. | 232. | 222. | 443. | 333. | 333. | 333. | 333. | 233. |
| 小手萩新橋 |
| 左岸側桁端部下流向き内面 |
| 上フランジ下面 | 外観評価 4 | 74.7 | 90.4 | 75.2 | 157 | 72.7 | 122 | 83.7 | 45.8 | 78.0 | 82.6 | 190 | 135 | 140 | 86.0 | 130 | 129 |
| ウェブ上部 | 外観評価 3 | 131 | 182 | 210 | 257 | 336 | 121 | 201 | 301 | 170 | 167 | 136 | 153 | 88.6 | 102 | 119 | 83.6 |
| ウェブ中央 | 外観評価 3 | 112 | 232 | 227 | 367 | 264 | 142 | 227 | 208 | 106 | 148 | 205 | 156 | 163 | 122 | 160 | 176 |
| ウェブ下部 | 外観評価 3 | 565 | 374 | 580 | 212 | 111 | 362 | 295 | 620 | 525 | 502 | 351 | 332 | 467 | 258 | 634 | 362 |
| 下フランジ上面 | 外観評価 2 | 1652 | 572 | 1402 | 1129 | 631 | 1044 | 1020 | 1351 | 842 | 806 | 746 | 1163 | 329 | 1160 | 1142 | 612 |
| 下フランジ下面 | 外観評価 2 | 710 | 345 | 544 | 1041 | 440 | 475 | 288 | 681 | 673 | 538 | 174 | 171 | 624 | 447 | 350 | 343 |
全ての橋の膜厚測定値の平均値、標準偏差、変動係数を求め、その値と外観評点の関係をグラフ化する
膜厚測定値の平均と外観評点のグラフ
標準偏差と外観評点のグラフ
変動係数と外観評点のグラフ
