・FEMで座屈を解く
・trahair,timoshenkoの座屈公式と比較
・FEMソフト(CalculiX)を用いる
・要素分割は、x方向=6、y方向12、z方向120

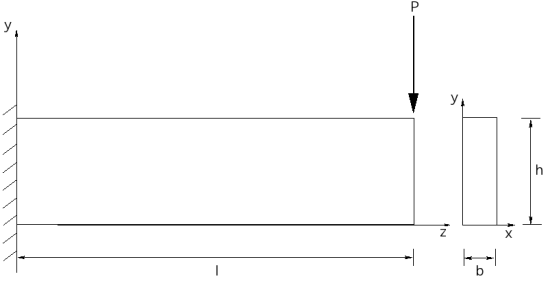

※ccxbeam8p.f片持ち梁のたわみ計算 断面・・・b=1m,h=1m,l=8m 材料・・・鋼材 応力・・・9MN
たわみ | 手計算 | 誤差 |
8.77611E-2 | 8.77714E-2 | 0.1% |
・鋼材を用いて解く
・軸長を変える
応力・・・1MN 要素分割・6*20*120
断面 | 解析解 | 数値解 |
0.3m*3m*10m | 36.32017MPa | 33.8116MPa |
0.3m*3m*20m | 19.73781MPa | 18.4657799MPa |
0.3m*3m*30m | 9.106988MPa | 7.96113911MPa |
0.3m*3m*40m | 5.462120MPa | 4.40898863MPa |

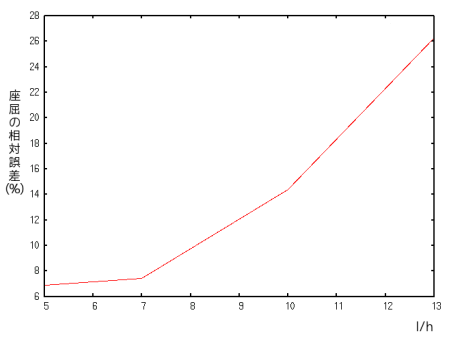

・誤差が生じた理由を検討
・集成材を用いて座屈を解く
・過去の卒論データとの比較
・近年の実験データとの比較

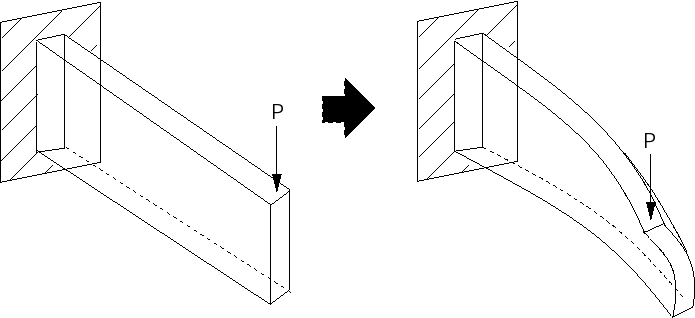

せん断剛性の低い梁では、横ねじれ座屈の解析解と梁要素FEMによる数値解とがずれてくるが、立体要素FEM解析をすることで、それが梁モデルに起因するものかどうかを確認する。
