★全解析・・・・・zgousei1.p(ver.1) ★載荷方法・・・・面積載荷 ★断面・・・・・・6*12*108cm ★保存場所・・・・zgousei/youso
★全解析・・・・・zgouseip.f(ver.1) 断面・・・・・・・6*12*108 ★データを取る箇所 ・変位・・・図心:nx*ny*nz-{(ny/2)*(nx+1)+(nx/2)} nx,nyは偶数 ★保存場所・・・zgouseip/youso*ny、nzの値を固定し、nxの要素を増やした場合のy方向変位
nx*16*120 | ||||
nx | nxk | ny | nyk | y方向変位 |
10 | 2 | 16 | 4 | 0.0103657 |
12 | 4 | 16 | 4 | 0.0103762 |
14 | 6 | 16 | 4 | 0.0103834 |
16 | 8 | 16 | 4 | 0.0103886 |
18 | 10 | 16 | 4 | 0.0103927 |
20 | 12 | 16 | 4 | 0.0103959 |
*nx、nzの値を固定し、nyの要素を増やした場合のy方向変位
12*ny*120 | ||||
nx | nxk | ny | nyk | y方向変位 |
12 | 4 | 12 | 4 | 0.0103191 |
12 | 4 | 14 | 6 | 0.0102419 |
12 | 4 | 16 | 8 | 0.00868550 |
12 | 4 | 18 | 10 | 0.00866173 |
12 | 4 | 20 | 12 | 0.00864131 |
12 | 4 | 22 | 14 | 0.00862435 |
★全解析・・・・・・ckzkata.f(ver.1) ★載荷方法・・・・全節点載荷(p,2p,4p) ★解析法・・・・・弾性解析 ★材料定数・・・・E=200GPa,ν=0.33333 ★断面・・・・・・・・2*2*20cm ★データを取る箇所 ・変位・・・図心:nx*ny*nz-{(ny/2)*(nx+1)+(nx/2)} nx,nyは偶数 ・応力・・・図心軸とx軸との交点:(nx/2)+1 ★備考・・・・・・手計算で応力が238MPaになるように0.0016MNを載荷 ・・・・・・応力では最大2.2%、たわみでは1.2%の誤差がある ★保存場所・・・・g3 2006/yasu/ckz●y方向の変位(たわみ)
分割数nx*ny*nz/10 | nx*16*50 | 12*ny*50 | 14*ny*50 | 12*16*nz |
1 | 0.00117040 | |||
2 | 0.00157387 | 0.00152936 | 0.00152951 | 0.00147252 |
3 | 0.00154658 | |||
4 | 0.00158413 | 0.00157250 | 0.00157264 | 0.00157437 |
5 | 0.00158760 | |||
6 | 0.00158627 | 0.00158131 | 0.00158144 | 0.00159490 |
7 | 0.00159934 | |||
8 | 0.00158704 | 0.00158449 | 0.00158462 | 0.00160227 |
9 | 0.00160428 | |||
10 | 0.00158741 | 0.00158598 | 0.00158610 | 0.00160573 |
11 | 0.00160680 | |||
12 | 0.00158760 | 0.00158679 | 0.00158691 | 0.00160762 |
13 | 0.00160827 | |||
14 | 0.00158772 | 0.00158728 | 0.00158740 | 0.00160879 |
15 | 0.00160920 | |||
16 | 0.00158780 | 0.00158760 | 0.00158772 | |
18 | 0.00158783 | 0.00158795 | ||
20 | 0.00158798 | |||
22 | 0.00158810 | |||
24 | 0.00158819 | |||
26 | 0.00158826 | |||
28 | 0.00158831 | |||
30 | 0.00158835 | |||
32 | 0.00158839 | |||
34 | 0.00158842 |

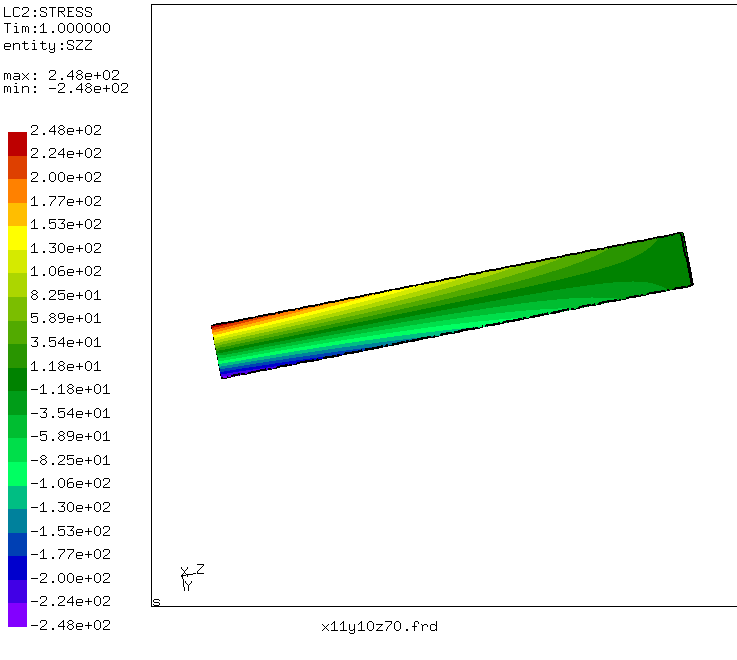

●z軸に掛かる応力
分割数nx*ny*nz/10 | nx*16*50 | 12*ny*50 | 14*ny*50 | 12*16*nz |
1 | 170.090 | |||
2 | 244.206 | 245.569 | 245.614 | 221.356 |
3 | 234.568 | |||
4 | 242.148 | 244.323 | 244.359 | 240.192 |
5 | 242.953 | |||
6 | 242.580 | 245.317 | 245.346 | 244.752 |
7 | 245.296 | |||
8 | 242.791 | 244.759 | 244.783 | 246.165 |
9 | 246.672 | |||
10 | 242.887 | 244.154 | 244.173 | 246.909 |
11 | 247.196 | |||
12 | 242.953 | 243.707 | 243.722 | 247.117 |
13 | 247.614 | |||
14 | 242.961 | 243.119 | 243.129 | 247.682 |
15 | 247.757 | |||
16 | 242.981 | 242.953 | 242.961 | |
18 | 242.487 | 242.493 | ||
20 | 242.256 | |||
22 | 242.004 | |||
24 | 241.734 | |||
26 | 241.757 | |||
28 | 241.474 | |||
30 | 241.484 | |||
32 | 241.181 | |||
34 | 241.193 |
★全解析・・・・・・ckzkata.f(ver.2) ★載荷方法・・・・中立軸載荷 ★解析法・・・・・弾性解析 ★材料定数・・・・E=200GPa,ν=0.33333 ★断面・・・・・・・・2*2*20cm ★データを取る箇所 ・変位・・・図心:nx*ny*nz-{(ny/2)*(nx+1)+(nx/2)} nx,nyは偶数 ・応力・・・図心軸とx軸との交点:(nx/2)+1 ★保存場所・・・・g3 2006/yasu/ckztyu ー決定事項ー 要素数は12*16*120で決定。
●y方向の変位(たわみ)
要素数nx*ny*nz/10 | nx*16*50 | 12*ny*50 | 12*16*nz |
1 | 0.00116823 | ||
2 | 0.00157408 | 0.00152661 | 0.00146982 |
3 | 0.00154378 | ||
4 | 0.00158431 | 0.00156970 | 0.00157156 |
5 | 0.00158480 | ||
6 | 0.00158745 | 0.00157851 | 0.00159212 |
7 | 0.00159658 | ||
8 | 0.00158723 | 0.00158169 | 0.00159953 |
9 | 0.00160156 | ||
10 | 0.00158759 | 0.00158318 | 0.00160303 |
11 | 0.00160412 | ||
12 | 0.00158480 | 0.00158399 | 0.00160494 |
13 | 0.00160502 | ||
14 | 0.00158394 | 0.00158448 | 0.00160614 |
15 | 0.00160657 | ||
16 | 0.00158800 | 0.00158480 | |
17 | |||
18 | 0.00158904 | 0.00158503 | |
19 | |||
20 | 0.00158808 | 0.00158519 | |
22 | 0.00158530 | ||
24 | 0.00158539 | ||
26 | 0.00158546 |
●z軸にかかる応力
分割数nx*ny*nz/10 | nx*16*50 | 12*ny*50 | 12*16*nz |
1 | 170.457 | ||
2 | 244.111 | 245.029 | 220.843 |
3 | 234.041 | ||
4 | 242.066 | 243.762 | 239.659 |
5 | 242.417 | ||
6 | 242.651 | 244.758 | 244.214 |
7 | 244.758 | ||
8 | 242.711 | 244.207 | 245.626 |
9 | 246.132 | ||
10 | 242.807 | 243.608 | 246.369 |
11 | 246.656 | ||
12 | 242.417 | 243.165 | 246.578 |
13 | 247.074 | ||
14 | 242.274 | 242.581 | 247.142 |
15 | 247.217 | ||
16 | 242.900 | 242.417 | |
17 | |||
18 | 243.081 | 241.955 | |
19 | |||
20 | 242.941 | 241.726 | |
22 | 241.476 | ||
24 | 241.208 | ||
26 | 241.231 |
●y方向の変位(たわみ)
載荷方法 | 全節点 | 中立軸 | 全節点 | 中立軸 | 全節点 | 中立軸 |
分割数nx*ny*nz/10 | nx*16*50 | nx*16*50 | 12*ny*50 | 12*ny*50 | 12*16*nz | 12*16*nz |
1 | 0.00117040 | 0.00116823 | ||||
2 | 0.00157387 | 0.00157408 | 0.00152936 | 0.00152661 | 0.00147252 | 0.00146982 |
3 | 0.00154658 | 0.00154378 | ||||
4 | 0.00158413 | 0.00158431 | 0.00157250 | 0.00156970 | 0.00157437 | 0.00157156 |
5 | 0.00158760 | 0.00158480 | ||||
6 | 0.00158627 | 0.00158745 | 0.00158131 | 0.00157851 | 0.00159490 | 0.00159212 |
7 | 0.00159934 | 0.00159658 | ||||
8 | 0.00158704 | 0.00158723 | 0.00158449 | 0.00158169 | 0.00160227 | 0.00159953 |
9 | 0.00160428 | 0.00160156 | ||||
10 | 0.00158741 | 0.00158759 | 0.00158598 | 0.00158318 | 0.00160573 | 0.00160303 |
11 | 0.00160680 | 0.00160412 | ||||
12 | 0.00158760 | 0.00158480 | 0.00158679 | 0.00158399 | 0.00160762 | 0.00160494 |
13 | 0.00160827 | 0.00160562 | ||||
14 | 0.00158772 | 0.00158394 | 0.00158728 | 0.00158448 | 0.00160879 | 0.00160614 |
15 | 0.00160920 | 0.00160657 | ||||
16 | 0.00158780 | 0.00158800 | 0.00158760 | 0.00158480 | ||
18 | 0.00158904 | 0.00158783 | 0.00158503 | |||
20 | 0.00158808 | 0.00158798 | 0.00158519 | |||
22 | 0.00158810 | 0.00158530 | ||||
24 | 0.00158819 | 0.00158539 | ||||
26 | 0.00158826 | 0.00158546 | ||||
28 | 0.00158831 | |||||
30 | 0.00158835 | |||||
32 | 0.00158839 | |||||
34 | 0.00158842 |
●z軸に掛かる応力
載荷方法 | 全節点 | 中立軸 | 全節点 | 中立軸 | 全節点 | 中立軸 |
分割数nx*ny*nz/10 | nx*16*50 | nx*16*50 | 12*ny*50 | 12*ny*50 | 12*16*nz | 12*16*nz |
1 | 170.090 | 170.457 | ||||
2 | 244.206 | 244.111 | 245.569 | 245.029 | 221.356 | 220.843 |
3 | 234.568 | 234.041 | ||||
4 | 242.148 | 242.066 | 244.323 | 243.762 | 240.192 | 239.659 |
5 | 242.953 | 242.417 | ||||
6 | 242.580 | 242.651 | 245.317 | 244.758 | 244.752 | 244.214 |
7 | 245.296 | 244.758 | ||||
8 | 242.791 | 242.711 | 244.759 | 244.207 | 246.165 | 245.626 |
9 | 246.672 | 246.132 | ||||
10 | 242.887 | 242.807 | 244.154 | 243.608 | 246.909 | 246.369 |
11 | 247.196 | 246.656 | ||||
12 | 242.953 | 242.417 | 243.707 | 243.165 | 247.117 | 246.578 |
13 | 247.614 | 247.074 | ||||
14 | 242.961 | 242.274 | 243.119 | 242.581 | 247.682 | 247.142 |
15 | 247.757 | 247.217 | ||||
16 | 242.981 | 242.900 | 242.953 | 242.417 | ||
18 | 243.081 | 242.487 | 241.955 | |||
20 | 242.941 | 242.256 | 241.726 | |||
22 | 242.004 | 241.476 | ||||
24 | 241.734 | 241.208 | ||||
26 | 241.757 | 241.231 | ||||
28 | 241.474 | |||||
30 | 241.484 | |||||
32 | 241.181 | |||||
34 | 241.193 |
集成材の材料定数はこちら http://www.syuseizai.com/intensity.html
