1/26

有限変位解析で求めた座屈荷重

 場所・・kiso/2006/soturon/trahair/katasen.f
 材料・・鋼材
 断面・・5*25*ell(cm)

軸長ell(cm)	座屈荷重Ptra(N)	無次元tra(PL2/√EIyGJ)
200	721231.041	4.55139565
300	313396.625	4.44986683
400	174350.729	4.40102573
500	110858.621	4.37239785
600	76654.8689	4.3536392
700	56147.1221	4.34044013
800	42890.9882	4.33068121
900	33830.6402	4.32320096
1000	27365.4537	4.3173061

有限変位解析で求めた座屈荷重

 場所・・kiso/2006/soturon/trahair/katasen.f
 材料・・集成材
 断面・・5*25*ell(cm)

軸長ell(cm)	座屈荷重Ptra(kN)	無次元tra(PL2/√EIyGJ)
200	17.0414	4.76724
300	7.205	4.535
400	3.9548	4.4254
500	2.4948	4.36192
600	1.7161	4.3206
700	1.2523	4.2916
800	0.9540	4.2702
900	0.7509	4.2537
1000	0.606	4.2406

1/25

小野さんの実験データを用いてccxとtrahairの座屈公式で解析

プログラムは等方性(ccxkataza.f)
材料・・鋼材
断面・・5*25*ell(cm)
場所・・g4/soturon/tamesi2/onokou

軸長ell(cm)	座屈荷重ccx(kN)
200
300	31.54969
400	18.40779
500	12.35325
600	9.060122
700	7.055109
800	5.736464
900	4.816020
1000	4.143116

プログラムは異方性
材料・・鋼材
断面・・5*25*ell(cm)
場所・・g4/soturon/tamesi2/onokou

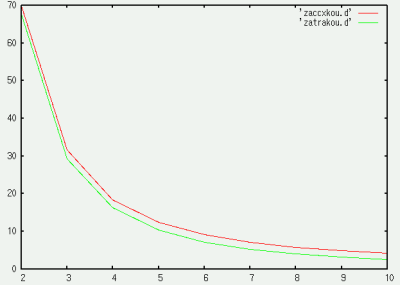

 ○異方性のプログラムを用いたもの(赤)と、trahairの座屈公式での座屈荷重(緑)の比較
 (縦軸が荷重(N)、横軸が軸長(m))

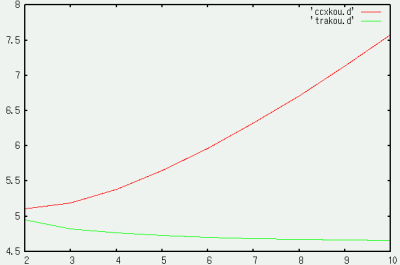

 ○無次元化したもの、ccx(赤)、trahair(緑)
 (縦軸がPL2/EIy、横軸が軸長(m))

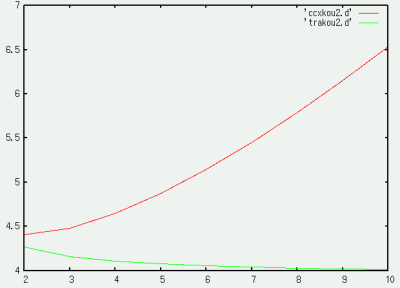

 ○無次元化したもの、ccx(赤)、trahair(緑)
 (縦軸がPL2/√EIyGJ、横軸が軸長(m))

軸長ell(cm)	座屈荷重ccx(kN)	座屈荷重trahair(kN)	無次元ccx(PL2/EIy)	無次元trahair(PL2/EIy)	無次元ccx(PL2/√EIyGJ)	無次元trahair(PL2/√EIyGJ)
200	69.78767	67.6340609	5.1044696	4.946944	4.402116	4.2662692
300	31.55073	29.3167852	5.1923487	4.82470522	4.477810	4.160846
400	18.40706	16.2817799	5.3853798	4.7635836	4.644374	4.1081346
500	12.35512	10.340117	5.6480548	4.7269106	4.870906	4.0765077
600	9.059411	7.14349695	5.9636808	4.702462	5.143103	4.0554231
700	7.055346	5.22879316	6.32159	4.68499867	5.451766	4.0403626
800	5.736595	3.99210306	6.713455	4.6719012	5.7897121	4.029067
900	4.815928	3.14737652	7.13307736	4.66171425	6.151596	4.020282
1000	4.143072	2.5449182	7.5759031	4.653565	6.53349028	4.0132538

材料・・集成材
断面・・5*25*ell(cm)
場所・・g4/soturon/tamesi2/ono

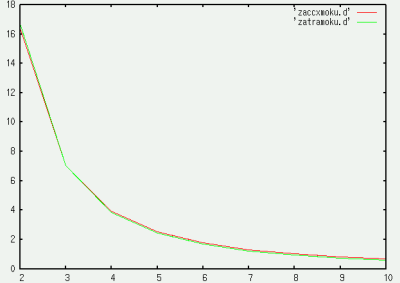

 ○異方性のプログラムを用いたもの(赤)と、trahairの座屈公式での座屈荷重(緑)の比較
 (縦軸が荷重(N)、横軸が軸長(m))

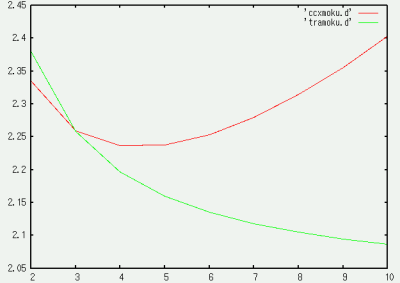

 ○無次元化したもの、ccx(赤)、trahair(緑)
 (縦軸がPL2/EIy、横軸が軸長(m))

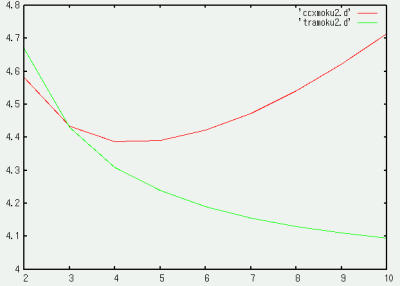

 ○無次元化したもの、ccx(赤)、trahair(緑)
 (縦軸がPL2/√EIyGJ、横軸が軸長(m))

軸長ell(cm)	座屈荷重ccx(kN)	座屈荷重trahair(kN)	無次元ccx(PL2/EIy)	無次元trahair(PL2/EIy)	無次元ccx(PL2/√EIyGJ)	無次元trahair(PL2/√EIyGJ)
200	16.3910	16.702592	2.335489	2.379887	4.582445	4.669557
300	7.047341	7.04207162	2.259333	2.257644	4.43302	4.429705
400	3.92368	3.85392391	2.236279	2.196522	4.387786	4.3097787
500	2.512603	2.42533061	2.2375685	2.159849	4.390315	4.237823
600	1.757296	1.66519224	2.253512	2.135400	4.421598	4.1898525
700	1.306172	1.21340151	2.279864	2.117937	4.4733028	4.1555878
800	1.015179	0.92326546	2.314382	2.104840	4.5410308	4.129889
900	0.816437	0.72596312	2.355701	2.0946528	4.622102	4.1099016
1000	0.67456	0.58574231	2.402885	2.0865032	4.714682	4.0939115

とりあえずの結果

後藤ちゃちゃ(07/1/24)

鋼材を等方性のプログラムで解いても、同じような結果になるのでしょうか。木材に特有の現象でしょうか。

1/22

断面(m)	ccxkou2.f(材料定数は木材)の座屈値	trahairの座屈公式
0.050.252		0.130725882
0.52.520	0.1304666E+2	13.0725882
525200	0.1304670E+4	1307.25882

0.5*2.5*30で解いて、後で割るというやり方はダメですか?

1/18

 1.BUCKLEが起こったプログラムとそうでないプログラムの.inpファイルを比較
 2.等方性のプログラムで解いてみる→解けたらヤング率減らしてく
 3.異方性のプログラムでヤング率を減らしていき、どこまで減らしたら表示されないか確認

異方性のプログラム(ccxkou.f)を用いてEの値のみを変える。
鋼材の材料定数でEs→Ewにする→no buckling
集成材の材料定数でEw→Esにする→no buckling


異方性のプログラム(ccxkou.f)を用いてGの値のみを変える。
鋼材の材料定数でGs→Gwにする→no buckling
集成材の材料定数でGw→Gsにする→座屈表示される

 1.inpファイルには違いが見られなかった。

 3.異方性のプログラム(ccxkou.f)で鋼材の材料定数を与える

   ・要素分割・6*20*100
   ・断面・・・0.3m*3m*30m

   ○Eのみを減らす:210000MPa→10MPaぐらいまで表示される
   ○Gのみを減らす:80769→5000ぐらいまで表示される
   ○両方減らす(G=E/(2*1+ν)):E=40000MPaぐらいまで表示される

1/16

 ○場所・・g4/soturon/tamesi2/ccxmoku.f
 ccxmoku.fのプログラムに小野さんの実験結果の値を入力してもmaybe no buckling occursと表示される。

またccxkou.fのプログラムに集成材の材料定数を与えても表示されませんでした。

1/15

次は集成材の材料定数に戻して、trahairの座屈公式と比較

 ○ccxkataza.fのプログラムを集成材用に直し、もう一度鋼材の材料定数を

与えてccxbeam8p.fの座屈を比較

 ○場所・・g4/soturon/tamesi2/ccxkou.f
 ○材料・・・鋼材
 ○要素分割・6*20*100

断面	0.3m3m30m
5 0.01 のとき
	ccxbeam8p.f	ccxkou.f
1	0.9541056E+01	0.9541039E+01
2	0.2463837E+02	0.2463832E+02
3	0.4050096E+02	0.4050089E+02
4	0.5734644E+02	0.5734635E+02
5	0.7534034E+02	0.7534021E+02

断面	0.3m3m20m
5 0.01 のとき
	ccxbeam8p.f	ccxkou.f
1	0.2022508E+02	0.2022505E+02
2	0.5260977E+02	0.5260969E+02
3	0.8744960E+02	0.8744947E+02
4	0.1253469E+03	0.1253468E+02
5	0.1665779E+03	0.1665777E+02

断面	0.3m3m15m
5 0.01 のとき
	ccxbeam8p.f	ccxkou.f
1	0.3568244E+02	0.3568239E+02
2	0.9359037E+02	0.9359024E+02
3	0.1573736E+03	0.1573734E+03
4	0.2280911E+03	0.2280909E+03
5	0.3057771E+03	0.3057767E+03

1/11

ccxkataza.fのプログラムを集成材で解けるようにする。場所・・g4/soturon プログラムがやっと走ったので、明日データを比較してみます。

後藤ちゃちゃ(06/12/20)

ccxbeam8p.fで作ったデータで、LAST,2,-1みたいに書き換えれば、柱の座屈ももっと要素数を増やして解けるよね。正方形断面だとどっちに座屈していいかわかんなくて重根になったりする恐れは? 柱の座屈もやはり細長い長方形断面で解いてみて。 IxとIyのどっちでオイラー座屈を計算すべきかは大丈夫だよね。 ccxkataz.fを座屈解析用に書き直してみようかと思ったけど、 http://www.str.ce.akita-u.ac.jp/~gotou/programoj/ccx/ccxkataza.f 答えがおかしい。どこか間違えた。

作業報告12/20(水)

片持ち梁の座屈荷重計算
～手計算とbeam8bとの比較～

断面・・・1m*1m*8m(この値でいいのかな??)
材料・・・鋼材
応力・・・1MN
要素分割・4*4*8

Pcr=EI(π/2L)**2を解く

E=210000MPa
I=0.0833m4
l=8m

Pcr=674.652MPa

 CLOAD
LAST,3,-0.84のとき

  1   0.5353338E+02
  2   0.1123187E+03
  3   0.4425644E+03
  4   0.8385897E+03
  5   0.1063985E+04
  6   0.1751251E+04
  7   0.1770198E+04
  8   0.2406977E+04
  9   0.2597970E+04
 10   0.2992558E+04

 CLOAD
LAST,3,-1のとき

  1   0.4496804E+02
  2   0.9434773E+02
  3   0.3717541E+03
  4   0.7044154E+03
  5   0.8937472E+03
  6   0.1471051E+04
  7   0.1486967E+04
  8   0.2021861E+04
  9   0.2182295E+04
 10   0.2513749E+04

作業報告12/19(火)

※ccxbeam8p.f片持ち梁の座屈計算断面・・・0.3m*3m*20m 材料・・・鋼材応力・・・1MN 要素分割・6*20*120

応力(MN)	座屈荷重(MPa)
1	0.2090770E+02
1.1	0.1897704E+02
2	0.1011258E+02
trahairの座屈	18.4657799MPa

※ccxbeam8p.f片持ち梁の座屈計算断面・・・0.3m*3m*15m 材料・・・鋼材応力・・・1MN 要素分割・6*20*100

応力(MN)	座屈荷重
0	出力なし
0.01	0.3650992E+04MPa
0.1	0.3649078E+03MPa
0.5	0.7300258E+03MPa
0.9	0.4037488E+02MPa
1	0.3632017E+02MPa
2	0.1808440E+02MPa
3	0.1201668E+02MPa
4	0.8989392E+01MPa
5	0.7136493E+01MPa
10	出力されない
trahairの座屈	33.8115499MPa

後藤ちゃちゃ(06/12/19)

求まる座屈荷重(座屈応力なの?)は、CLOADの自由度(荷重の向き)番号の右隣に入れる倍率の割算になっているみたい。例えば、倍率2.0のときの値は倍率1.0のときの値を2で割ったものに近い。 beam8bのオイラー座屈の例でCLOADのところが確か、3,-0.85みたいになってたと思うけど、この倍率-0.85の意味を確認しますか。通常の荷重制御問題のときは、倍率×載荷節点数で載荷荷重が求まるんだったと思うけど、座屈解析の場合は、倍率1が座屈荷重そのものに近そうだ。 beam8bでCLOADを3,-1とした答えと、EI(π/2L)**2 との関係はどうなるだろうか。beam8bは何個の節点に載荷してるんだろう。

作業報告12 8(土)

※ccxbeam8p.f片持ち梁の座屈計算
断面・・・0.3m*3m*40m
材料・・・鋼材
応力・・・1MN
要素分割・6*20*120

 MODE NO       BUCKLING
                FACTOR

      1   0.5462120E+01

 tra=  4408988.63Pa
 tra=  4.40898863MPa
 Trahair=  4408988.63

 Tra=  4.40899E+06

※ccxbeam8p.f片持ち梁の座屈計算
断面・・・0.3m*3m*30m
材料・・・鋼材
応力・・・1MN
要素分割・6*20*120


MODE NO       BUCKLING
                FACTOR

 1   0.9106988E+01

 tra=  7961139.11Pa
 tra=  7.96113911MPa
 Trahair=  7961139.11


 Tra=  7.96114E+06

※ccxbeam8p.f片持ち梁の座屈計算
断面・・・0.3m*3m*20m
材料・・・鋼材
応力・・・1MN
要素分割・6*20*120


MODE NO       BUCKLING
                FACTOR

 1   0.1973781E+02

 tra=  18465779.9Pa
 tra=  18.4657799MPa
 Trahair=  18465779.9

 Tra=  1.84658E+07

作業報告12/ 7(木)

BUCKLEについて

・inpファイル内でMODE NOを設定するが、
設定した数によって値が少しずつ異なる。


※ccxbeam8p.f片持ち梁の座屈計算
断面・・・0.3m*3m*15m
材料・・・鋼材
応力・・・1MN
要素分割・6*20*100

*BUCKLE
1,0.01 のとき

 1 0.3632017E+02


*BUCKLE
2,0.01 のとき

 1   0.3568244E+02
 2   0.9359234E+02


*BUCKLE
10,0.01 のとき

 1 0.3568244E+02
 2 0.9359037E+02
 3 0.1573736E+03
 4 0.2280911E+03
 5 0.3057771E+03
 6 0.3898195E+03
 7 0.4792878E+03
 8 0.5731225E+03
 9 0.6702458E+03
10 0.7696248E+03

Ptra=  33.8115499MPa
Ptra=  33.8116MPa


※ccxbeam8p.f片持ち梁の座屈計算
断面・・・0.3m*2m*10m
材料・・・鋼材
応力・・・1MN
要素分割・6*20*100

BUCKLING FACTOR

MODE NO

 1 0.5077888E+02
 2 0.1320066E+03
 3 0.2186656E+03
 4 0.3108910E+03
 5 0.4076265E+03
 6 0.5071345E+03
 7 0.6075094E+03
 8 0.7069824E+03
 9 0.8040686E+03
10 0.8976104E+03

Ptra 0.314693878E+3
Ptim 0.318008667E+3

※ABAQUSでは*BUCKLEは「坐屈固有値の計算」を意味する

☆今日発見したこと

○断面の一辺の長さが0.2m以下だと buckling factorには何も表示されない。 (確認は幅のみ)

○Fire Foxで/を押すとクイック検索。

○ターミナルでファイルを開いているときに、検索したい文字の上にカーソルを置いたら、 Shift+*で検索できる。

※ccxbeam8p.f片持ち梁のたわみ計算
断面・・・1m*1m*8m
材料・・・鋼材
応力・・・9MN

要素数nxnynz	たわみ	誤差
448	7.89207E-2	10.1%
410100	8.74591E-2	3.1%
1010100	8.76316E-2	1.4%
1212120	8.77611E-2	0.1%
620120	8.77449E-2	0.3%
手計算
	8.77714E-2

作業報告12/4(訂正)

プログラムの比較
※ccxbeam8p.fとbeam8p.fの片持ち梁のたわみ計算を比較
断面・・・1m*1m*8m
材料・・・鋼材
応力・・・9MN
要素分割・4*4*16

ccxkataz.f   ・・・ 7.89207E-02
ccxbeam8p.f  ・・・ 7.89207E-02
beam8p.f     ・・・ 7.89207E-2
手計算       ・・・ 8.77714E-2

作業報告(11/24)

要素数を変化させたときのたわみ
※ccxbeam8p.fを用いて片持ち梁のたわみ計算
断面・・・1m*0.1m*10m
材料・・・鋼材
応力・・・0.001MN

要素数nxnynz	たわみ
448	1.18166E-3
166150	5.11750E-3
161050	7.36203E-3
1616100	1.33031E-2
1616120	1.45199E-2
1818150	1.55965E-2
手計算
1.90552E-2

ccxbeam8p.fを用いて片持ち梁のたわみ計算
断面・・・0.01m*0.1m*1.0m
材料・・・鋼材
応力・・・0.001MN

手計算でのたわみ・・・1.904763E-3
プログラムのたわみ・・1.634500E-3
誤差・・・16.5%

もう一つ試しに計算
断面・・・0.06m*0.12m*1.08m
材料・・・鋼材
応力・・・0.001MN

手計算でのたわみ・・・2.314286E-4
プログラムのたわみ・・2.036410E-4
誤差・・・13.6%

後藤ちゃちゃ(06/11/18)

誤差が大きいですね。要素分割はどんなもんでしょう。立体要素で曲げを解析する際は、桁高方向、軸方向の要素分割は十分に細かくする必要があります。で、もしかすると、横ねじれ座屈用に、桁幅よりも桁高の方が長い断面で解いてしまってたりするかも知れませんが、たわみを求めるなら、まずは横ねじれ座屈しないような、せん断変形も無視できるような桁高の方が薄い梁で解いてみましょう。例えば、幅*桁高*軸長が、1*0.1*10ぐらいの比率の梁とか。幅方向の要素分割は粗くてもいいでしょう。たぶん。

・返答川原さんのCalculix関係を見て、要素数を変えても誤差はほとんど無かったので、要素分割はそのまま4*4*16で走らせました。これから試してみます。

卒論日誌

日付	開始から終了	作業時間	立ち合い	作業内容
4/14(金)	10:30-12:00	1.5	後藤	パソコンの設定
4/18(火)	14:00-16：30	2.5	後藤.千田	コマンドの使い方
4/21(金)	13:00-14:30	1.5	後藤	コマンドの使い方
4/25(火)	14:00-15:00	1	後藤	wiki
5/ 8(火)	14:00-17:30	3.5	後藤、千田	卒論テ-マ、コマンド、座標
5/13(土)	13:00-16:00	3	千田	卒論のための文献調べ
5/14(日)	13:00-16:30	3.5	千田	卒論のための文献調べ
5/15(月)	13:30-16:00	2.5	千田	卒論のための文献調べ
5/16(火)	14:00-18:00	4	後藤、千田	FD、viの使い方
5/19(金)	14:00-15:30	1.5	後藤	卒論のための文献調べ
5/23(火)	14:00-22:30	7.5	後藤、千田	fortranの使い方
5/24(水)	14:00-17:30	3.5	後藤	vi、fortranの使い方
5/29(月)	14:00-16:00	2	後藤	卒論のための文献調べ
5/30(火)	14:00-21:00	7	後藤、千田	fortranの基礎～応用
5/31(水)	14:00-17:00	3	後藤、千田	vi、fortranの応用
6/ 1(木)	10:30-16:00	5.5	後藤、千田	dimensionについて
6/ 2(金)	13:00-23:00	10	後藤、川原	dimensionの応用
6/ 3(土)	16:30-18:30	2	千田	卒論のための文献調べ
6/ 5(月)	13:00-15:00	2	後藤、千田	卒論のための文献調べ
6/ 6(火)	14:00-21:00	7	後藤、千田	formatについて
6/ 7(水)	14:00-20:00	6	後藤、千田	C言語、fortran
6/ 8(木)	13:30-17:00	3.5	後藤、千田	fortran
6/ 9(金)	14:00-17:00	3	後藤	各方向の分割数を変化させた場合の応力の変化
6/10(土)	14:00-19:00	5	千田	各方向の分割数を変化させた場合の応力の変化
6/11(日)	14:00-19:00	5	千田	各方向の分割数を変化させた場合の応力の変化
6/12(月)	16:00-17:30	1.5	後藤、千田	各方向の分割数を変化させた場合の応力の変化
6/13(火)	15:00-19:00	4	後藤、千田	各方向の分割数を変化させた場合の応力の変化
6/14(水)	17:00-23:00	6	後藤、千田	各方向の分割数を変化させた場合の応力の変化
6/16(金)	13:00-23:30	10.5	後藤、千田	圧縮試験機の使い方、パソコンのセットアップ
6/17(土)	16:00-21:30	5.5	千田	各方向の分割数を変化させた場合の応力の変化
6/18(日)	17:00-21:00	4	千田	卒論のための文献調べ
6/19(月)	14:00-19:00	5	後藤、千田	NTLDRの修復
6/20(火)	14:00-23:00	9	後藤、千田	各方向の分割数を変化させた場合の応力の変化
6/21(水)	14:00-23:00	9	後藤、千田	各方向の分割数を変化させた場合の応力の変化
6/27(火)	14:00-23:00	9	後藤、千田	texの使いかた、doループで要素数をだす
6/28(水)	14:00-23:00	9	後藤、千田	鋼鈑挿入集成材梁の弾塑性モデル化
6/29(木)	15:00-20:30	5.5	後藤	各方向の分割数を変化させた場合の応力の変化
6/30(金)	15:00-23:30	8.5	後藤、千田	鋼板挿入集成材の有限要素解析
7/ 1(土)	19:00-22:30	3.5	千田	過去のデータの整理
7/ 2(日)	13:00-20:30	7.5	千田	卒論のための文献調べ
7/ 4(火)	14:00-20:00	6	後藤、千田	鋼板挿入集成材の有限要素解析
7/ 5(水)	14:00-23:00	9	後藤、千田	鋼板挿入集成材の有限要素解析、プログラミング
7/ 9(日)	19:00-23:30	4.5	千田	鋼板挿入集成材の有限要素解析
7/10(月)	13:00-17:30	4.5	後藤、千田	鋼板挿入集成材の有限要素解析
7/11(火)	14:00-22:30	8.5	後藤、千田	鋼板挿入集成材の有限要素解析
7/12(水)	14:00-18:00	4	後藤、千田	鋼板挿入集成材の有限要素解析
7/18(火)	14:00-27:30	13.5	後藤、千田	xfigで図を描く
7/19(水)	14:00-17:00	3	後藤、千田	xfigで図を描く
7/26(水)	14:00-23:00	9	後藤、千田	xfigで図を描く
7/28(金)	13:00-14:30	1.5	後藤、千田	texの応用
7/31(月)	13:00-17:00	4	後藤、千田	卒論のための文献調べ
8/ 1(火)	14:00-27:00	13	後藤、千田	卒論のための文献調べ
8/ 2(水)	13:00-25:00	12	後藤、千田	卒論のための文献調べ
8/ 3(木)	13:00-20:00	7	後藤、千田	卒論のための文献調べ
8/ 6(日)	13:00-16:00	3	川原	アクリル片持ち梁のたわみ実験
8/21(月)	12:00-17:00	5	後藤、千田	実験データをgnuplotで図をかく
8/22(火)	13:00-14:00	1	後藤	実験データをgnuplotで図をかく
8/27(日)	19:00-23:00	4	川原	卒論を読む
8/29(火)	12:00-26:00	14	後藤、千田	図をカラーのままtex化
8/31(木)	11:00-22:00	11	後藤、千田	図のtex化、プログラムの確認
9/ 1(金)	10:30-16:00	5.5	後藤、千田	プログラムのデバッグ
9/ 5(土)	13:00-16:00	3	川原	卒論の打ち合わせ
9/20(水)	13:00-17:00	4	後藤	vine4.0インストールの仕方
10/ 3(火)	16:00-19:00	3	後藤	過去の卒論を読む
10/ 6(金)	15:00-17:00	2	後藤	過去の卒論を読む
10/ 8(日)	17:00-19:00	2	後藤	過去の卒論を読む
10/10(火)	16:00-20:00	4	後藤	橋の設計
10/12(木)	13:00-18:00	5	後藤	プログラムの座標、節点番号出力の仕方
10/13(金)	15:00-18:30	3.5	後藤	パスタで橋作り
10/18(水)	11:00-14:00	3	後藤	パスタで橋作り
10/19(木)	10:30-15:30	5	後藤	パスタで橋作り
10/26(木)	18:00-20:00	2	後藤	卒論について
10/28(土)	16:00-20:00	4	川原	座屈の基礎
10/29(日)	16:00-19:00	3	川原	プログラムについて
10/30(月)	11:00-16:00	5	後藤	プログラムについて
11/ 9(木)	16:00-17:30	1.5	後藤	プログラムについて
11/17(金)	13:00-17:00	4	後藤	プログラムでたわみを求める
11/20(月)	11:00-15:00	4	後藤	各方向の分割数を変化させた場合のたわみの変化
11/24(金)	11:00-17:00	6	後藤	各方向の分割数を変化させた場合のたわみの変化
11/27(月)	15:00-18:00	3	後藤	各方向の分割数を変化させた場合のたわみの変化
11/28(火)	13:30-19:00	5.5	後藤	vine4.0インストール、プログラムについて
11/29(水)	12:00-14:30	2.5	後藤	プログラムについて
11/30(木)	15:00-17:00	2	後藤	プログラムについて
12/ 3(日)	14:00-17:30	3.5	後藤	プログラムについて
12/ 4(月)	11:00-21:00	10	後藤	プログラムについて
12/ 5(火)	15:00-18:00	3	後藤	たわみについて
12/ 7(木)	13:00-02:00	13	後藤	Calculixで座屈を解く
12/ 8(金)	14:00-18:00	4	後藤	Calculixで座屈を解く
12/ 9(土)	13:00-19:00	6	後藤	座屈を解く、座屈の勉強
12/10(日)	13:00-01:00	12	川原、橋本	座屈の勉強
12/11(月)	10:00-13:00	3	後藤	発表準備
12/15(木)	13:00-16:00	3	後藤	プログラムの確認
12/16(金)	13:00-17:30	4.5	後藤	小野らの実験との座屈荷重の比較
12/19(火)	12:00-21:30	9.5	後藤	小野らの実験との座屈荷重の比較
1/11(木)	10:30-18:00	7.5	後藤	ccxkataza.fのプログラムを集成材用に
1/12(金)	13:30-18:30	5	後藤	ccxkataza.fのプログラムを集成材用に
1/13(土)	14:00-15:00	1	後藤	ccxkataza.fとccxbeam8p.fの比較
1/15(月)	10:30-18:30	8	後藤	ccxkataza.fとccxbeam8p.fの比較
1/16(火)	13:30-16:00	2.5	後藤	ccxkou.fとccxmoku.fのプログラムの修正
1/17(水)	13:00-14:30	1.5	後藤	ccxkou.fとccxmoku.fのプログラムの修正
1/18(木)	14:30-20:30	6	後藤	ccxkou.fのヤング率とせん断弾性係数のデータ取り
1/19(金)	14:30-17:00	2.5	後藤	ccxkou.fのヤング率とせん断弾性係数のデータ取り
1/22(月)	14:00-18:30	4.5	後藤	ccxkou2.fの修正
1/23(火)	12:30-16:00	3.5	後藤	小野さんの実験データでccxとtrahairの座屈公式で解析
1/24(水)	11:00-14:30	3.5	後藤	小野さんの実験データでccxとtrahairの座屈公式で解析
1/25(木)	11:30-21:00	9.5	後藤	小野さんの実験データでccxとtrahairの座屈公式で解析
1/26(金)	13:00-19:00	6	後藤	小野さんの実験データでccxとtrahairの座屈公式で解析
1/28(日)	15:30-21:00	5.5	川原	支部原稿作成
1/29(月)	11:30-23:30	10	川原	支部原稿作成
1/30(火)	15:00-19:00	4	後藤	支部原稿作成
1/31(水)	16:30-18:30	2	後藤	支部原稿作成
2/ 1(木)	11:00-15:00	4	後藤	支部原稿作成
2/ 2(金)	10:30-12:00	1.5	後藤	プレゼンシート作り
2/ 5(月)	10:30-23:30	13	後藤	プレゼンシート作り
2/ 6(火)	11:00-3:00	16	後藤	プレゼンシート作り
2/ 7(水)	12:00-3:00	15	後藤	プレゼンシート作り
2/ 8(木)	10:30-16:30	6	後藤	プレゼンシート作り
2/ 9(金)	14:30-17:00	2.5	後藤	語句調べ
2/11(日)	13:00-3:00	14	川原、橋本	発表準備（発表練習とか）
2/12(月)	14:30-17:30	3	川原、橋本	発表準備（発表練習とか）
2/13(火)	16:00-18:00	2	後藤	発表準備
		計 645

＊座屈の勉強

http://gspsun1.gee.kyoto-u.ac.jp/nchml/kouriki/kou99/node56.html

＊単位変換サイト

http://www5a.biglobe.ne.jp/~uchimura/uconv/menu-j.st.html

＊frdファイル説明

http://www.hoctsystem.co.jp/freefemleeg/help/pm/MODE.htm

＊ABAQUSのinpファイルデータ

http://www.waka.kindai.ac.jp/tea/shibue/abaqus-inpexp.html
