川原のCalculiX関係 -

目次

11月まで経過

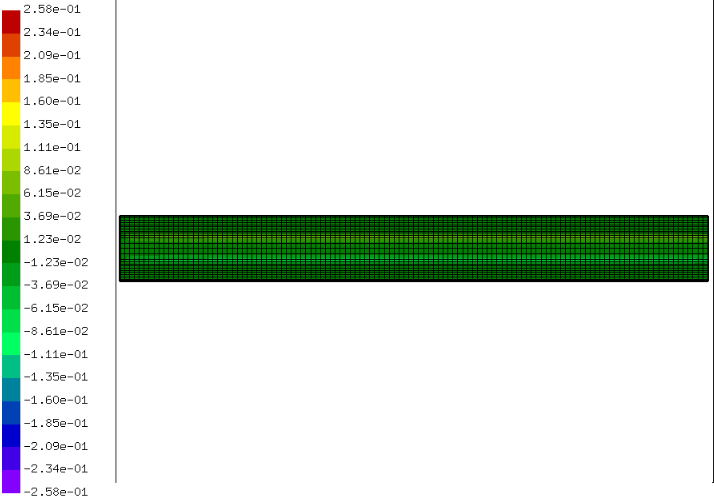

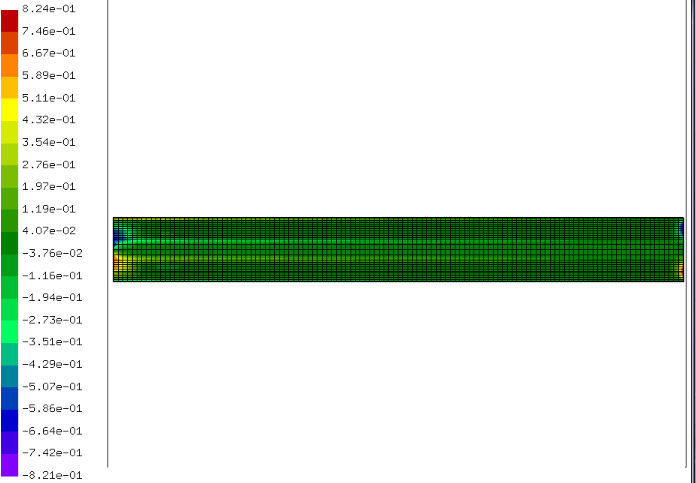

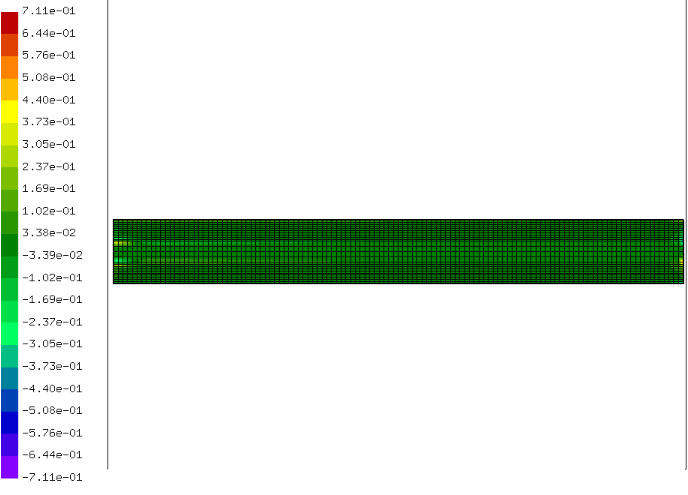

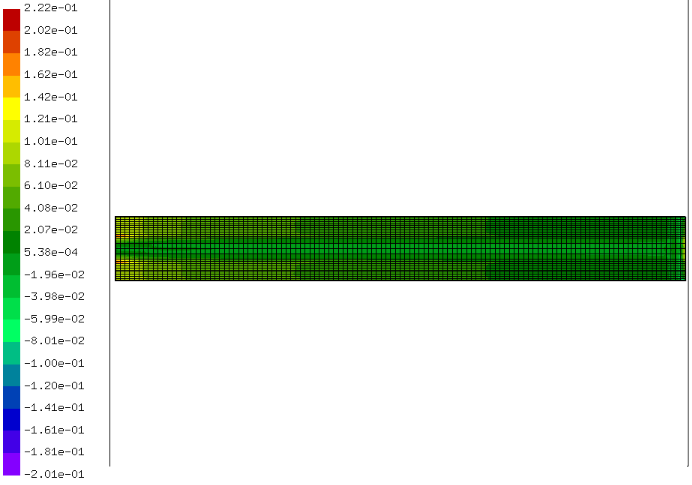

CGXによる応力チェック

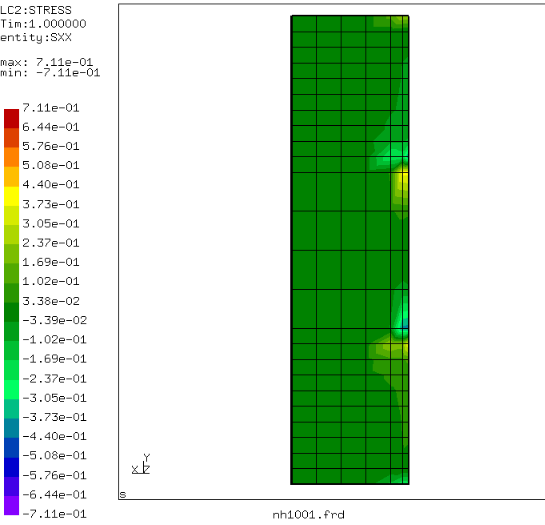

+x方向の応力チェック

sxx

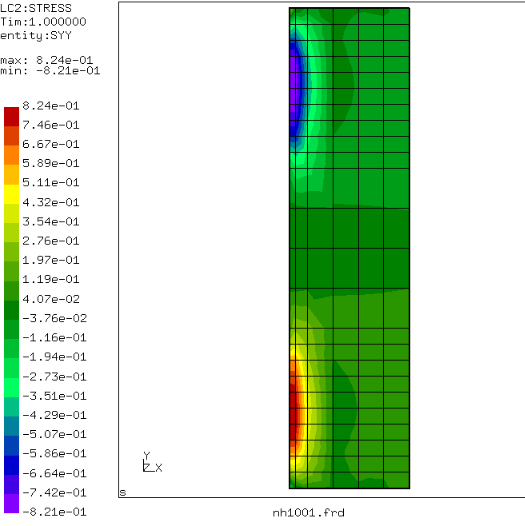

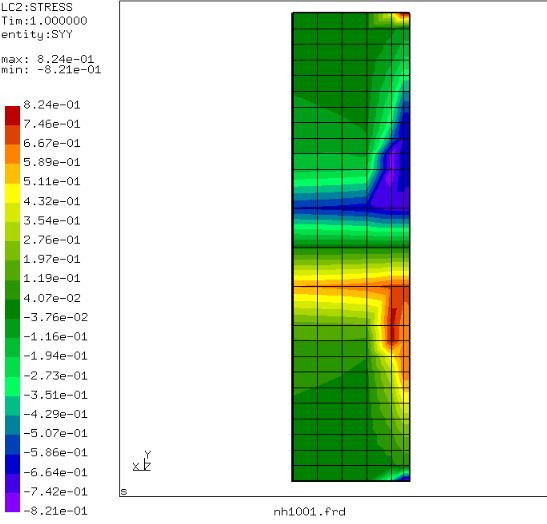

syy

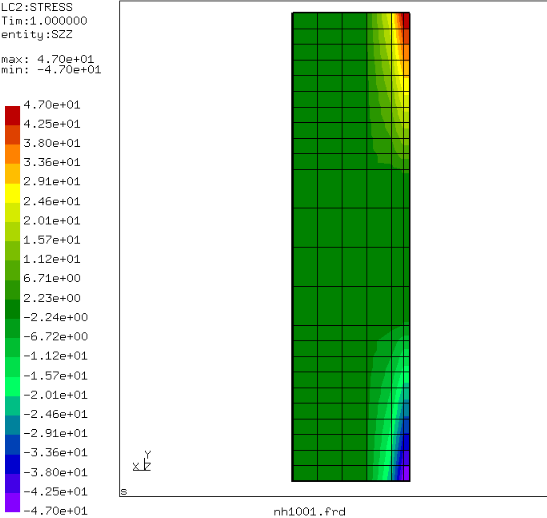

szz

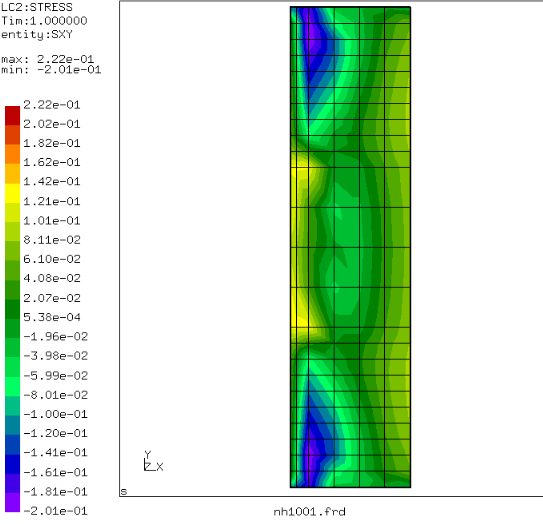

sxy

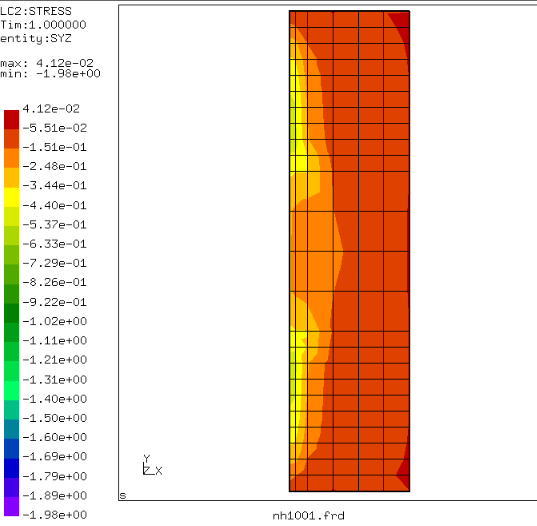

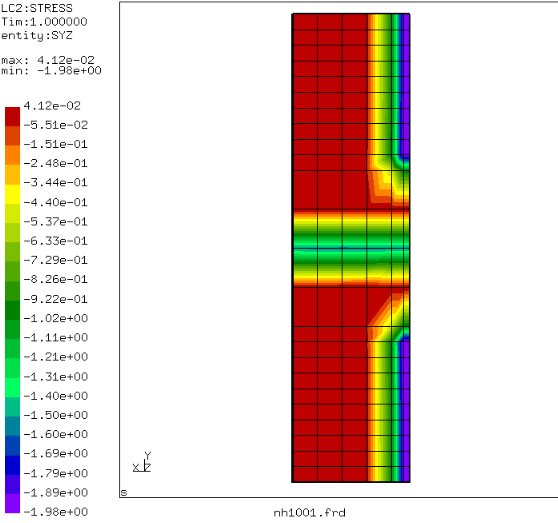

syz

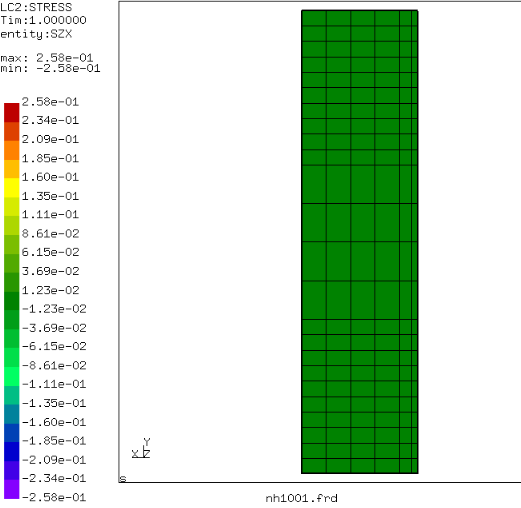

szx

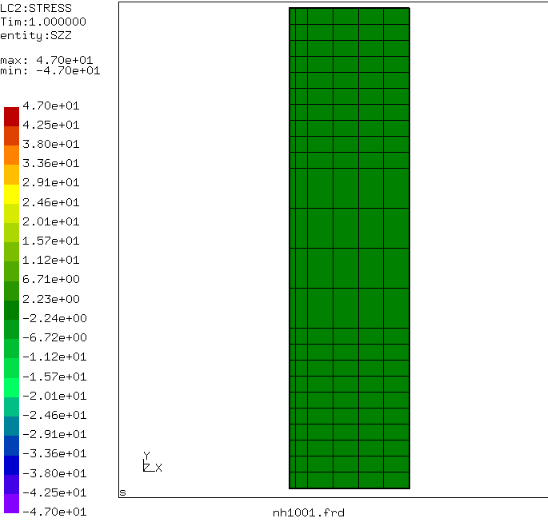

+z方向の応力チェック

sxx

syy

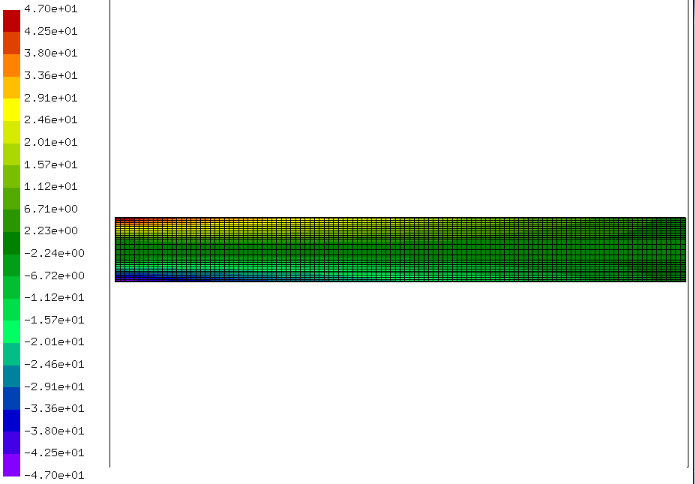

szz

sxy

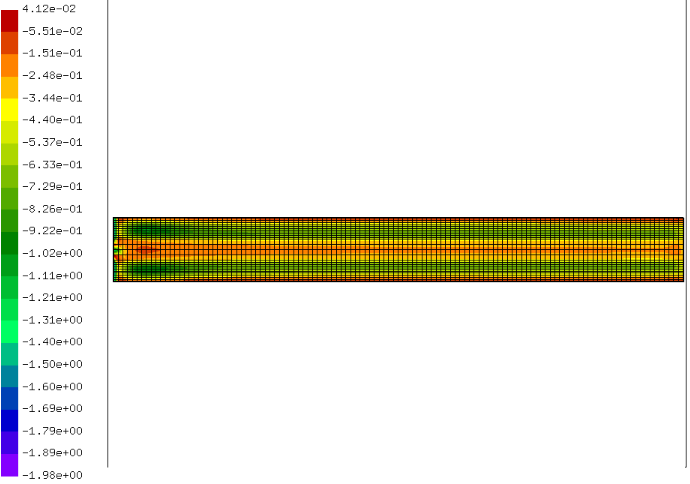

syz

szx

-z方向の応力チェック

sxx

syy

szz

sxy

syz

szx

鋼材の弾性域の要素チェック

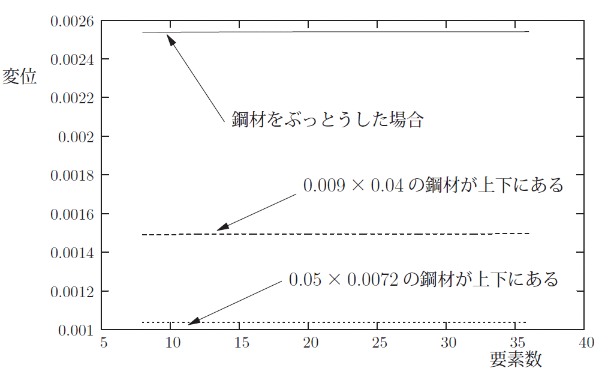

x要素の変化(鋼材一定の要素で鋼材間の木材要素を増やす)

●有効数字5桁の箇所で0.05*0.0072,0.009*0.04の鋼材が上下にある集成材では
  変位が微妙にばらついています。

nx要素(全要素)木材x要素鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
6(11)40.001037140.001495080.00253957
7(13)60.001037090.001495190.00253958
8(15)80.001037060.001495230.00253959
9(17)100.001037040.001495230.00253959
10(19)120.001037020.001495220.00253959
11(21)140.001037010.001495200.00253959
12(23)160.001036990.001495180.00253959

y要素の変化(鋼材一定の要素で鋼材間の木材要素を増やす)

ny要素(鋼材間の木材y要素)鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
24(4)0.001037140.001495080.00253957
26(6)0.001041490.001498530.00253963
28(8)0.001044350.001500200.00253968
30(10)0.001046330.001501110.00253972
32(12)0.001047750.001501670.00253975
34(14)0.001048810.001502020.00253978
36(16)0.001049620.001502260.00253980

x要素の変化(木材一定の要素で鋼材要素を増やす)

nx要素(全要素)鋼材x要素鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
6(11)40.001037140.001495080.00253957
7(13)60.001037800.001495150.00253957
8(15)80.001038060.001495180.00253957
9(17)100.001038190.001495190.00253957
10(19)120.001038260.001495190.00253957
11(21)140.001038300.001495190.00253957
12(23)160.001038330.001495200.00253957

y要素の変化(木材一定の要素で鋼材要素を増やす)

ny要素(鋼材のy要素)鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
8(2)0.001037050.001489340.00253658
12(4)0.001037120.001493690.00253841
16(6)0.001037130.001494590.00253907
20(8)0.001037140.001494920.00253939
24(10)0.001037140.001495080.00253957
28(12)0.001037140.001495170.00253968
32(14)0.001037140.001495220.00253975
36(16)0.001037140.001495260.00253980

z要素の変化

nz要素鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
200.0009947040.001408850.00242419
300.001017690.001453120.00248839
400.001026480.001470510.00251177
500.001030740.001479370.00252280
600.001033100.001484600.00252888
700.001034530.001487990.00253259
800.001035470.001490340.00253502
900.001036100.001492050.00253672
1000.001036560.001493320.00253794
1100.001036890.001494310.00253886
1200.001037140.001495080.00253957
1300.001037330.001495700.00254013
1400.001037490.001496210.00254058
1500.001037610.001496630.00254094
1600.001037710.001496980.00254125
1700.001037790.001497270.00254151
1800.001037860.001497520.00254173

鋼材の塑性域に入ったときの要素チェック

y要素の決定

木材の要素を4要素と一定にし、鋼材のy要素を増やす。

ny要素(鋼材のy要素)鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
8(2)0.08342460.1358220.247175
12(4)0.08360460.1384250.249591
16(6)0.08366610.1394960.250654
20(8)0.08369260.1398770.251222
24(10)0.08370610.1401280.251562
28(12)0.08371380.1402480.251789
32(14)0.08371860.1404220.251948
36(16)0.08372180.1404780.252072

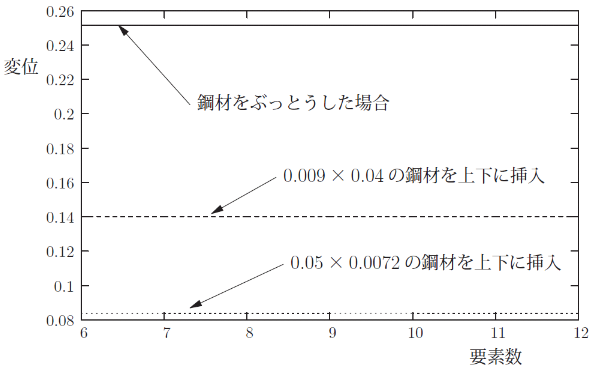

x要素の決定

木材の要素を一定にしながら、鋼材の要素を増やす。

nx要素(全要素)鋼材x要素鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
6(11)40.08370610.1401280.251562
7(13)60.08380050.1401390.251564
8(15)80.08383420.1401440.251564
9(17)100.08384970.1401460.251564
10(19)120.08385800.1401460.251564
11(21)140.08386300.1401470.251564
12(23)160.08386630.1401470.251564

荷重は0.016MN,断面は0.06m×0.12mとする。鋼材が横に長い場合に、鋼材要素が
2要素では少なすぎる(縦に長ければ、y要素が十分あるから大丈夫だが、x要素は
鋼材が2要素)。そのため、全体の要素チェックもやりながら調べていく。

z要素の決定

x,y要素は12要素、24要素と固定して行う。
荷重は0.016MNを載荷し、20要素から190要素までz要素を変化させる。
断面やヤング率はいままでと同じとする。
変位は断面の図心とし、値をしたの表にまとめる。

nz要素鋼材断面0.05×0.0072鋼材断面0.009×0.04鋼材をぶっとうした時
200.06051660.1144780.230422
300.07103160.1268050.241907
400.07608140.1322530.246169
500.07879670.1350610.248236
600.08050980.1367220.249321
700.08156640.1377920.250063
800.08231100.1385510.250568
900.08282190.1390950.250921
1000.08320110.1395170.251192
1100.08348980.1398480.251404
1200.08370610.1401280.251562
1300.08388560.1403530.251703
1400.08402420.1405420.251815
1500.08414260.1407090.251910
1600.08423960.1408540.252000
1700.08432440.1409810.252075
1800.08439900.1410990.252144
1900.08446400.1412060.252207
2000.0845256
2100.0845809
2200.0846349

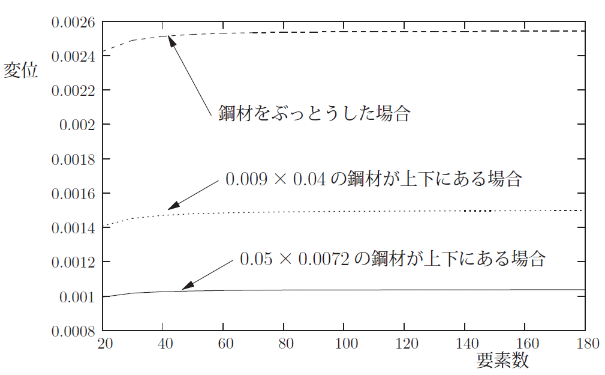

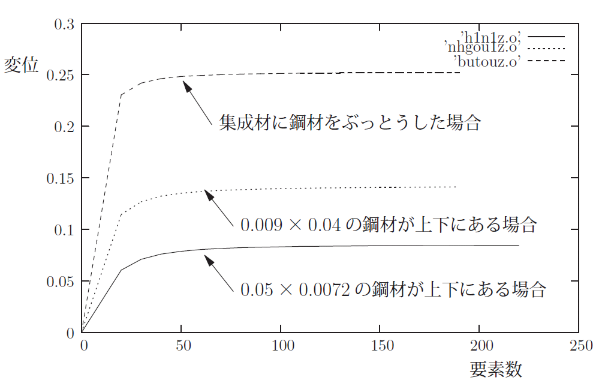

●zの要素数における結論。 zの要素数を変化させた場合の変位をグラフにまとめた。

鋼材をぶっとうした場合、80要素からでも十分な精度が得られる。しかし鋼材の深さを少なくし、断面の幅を広くした場合では、200要素以降でないと有効数字が得られない。 次にy要素変化における変位と要素の関係をみる。

鋼材をいろいろ変化させる

鋼材を繋げてぶっとうす場合の荷重たわみ曲線

鋼材の面積を変えずに、集成材のまんなかに鋼材をぶっとうした場合の
荷重たわみを調べる。

断面…幅は0.06m、高さ0.12m
★鋼材は0.003×0.12の断面を使う。要素数は12*24*120の要素
(半解析のためx要素は6になる)

●集成材部分
z軸方向のヤング率
       ezz=9434.6MPa
x軸方向のヤング率
       exx=ezz/25MPa
y軸方向のヤング率
       eyy=ezz/25MPa
ポアソン比をxy=xz=yx=yz=0.016,zx=zy0.4とする。また、せん断弾性係数は628.8とする。
●鋼材部分
z軸方向,x軸方向,y軸方向のヤング率を210000MPa
ポアソン比を0.3とする。せん断弾性係数は80760。

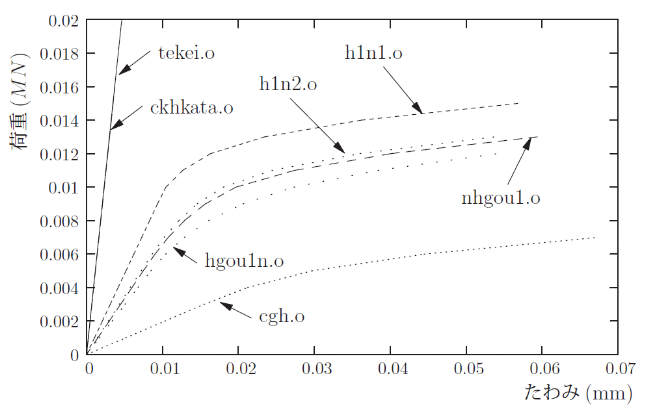

荷重たわみ曲線

無次元化荷重たわみ曲線

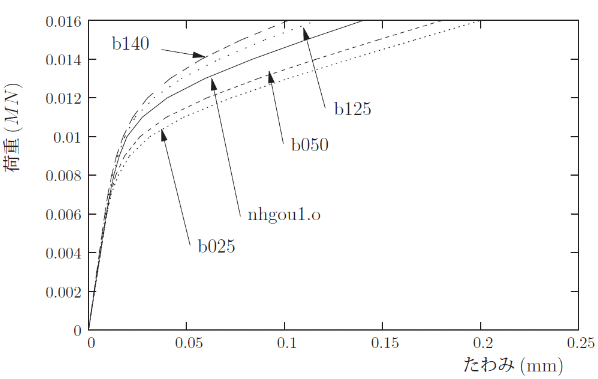

鋼材の断面二次一定における荷重たわみ曲線

hgousei1.f(鋼材を上部、下部に一本づつ入れた鋼板挿入集成材のプログラム)を
鋼材の面積を変えずに、断面二次だけを変化させたときの荷重とたわみの変化を
みる。
断面…幅は0.06m、高さ0.12m
★鋼材の其々の断面
上部、下部の鋼材のデフォルトは0.009m,0.04mの断面
  b025… デフォルトの深さを0.25倍にする
  b050… デフォルトの深さを0.5倍にする
  b125… デフォルトの深さを1.25倍にする
  b140… デフォルトの深さを1.40倍にする

●集成材部分
z軸方向のヤング率
       ezz=9434.6MPa
x軸方向のヤング率
       exx=ezz/25MPa
y軸方向のヤング率
       eyy=ezz/25MPa
ポアソン比をxy=xz=yx=yz=0.016,zx=zy0.4とする。また、せん断弾性係数は628.8とする。
●鋼材部分
z軸方向,x軸方向,y軸方向のヤング率を210000MPa
ポアソン比を0.3とする。せん断弾性係数は80760。

断面二次一定にしながら、面積を変化させると鋼材の深さに比例していることがわかる。 また、無次元化荷重たわみのグラフも同じ曲線を描く。

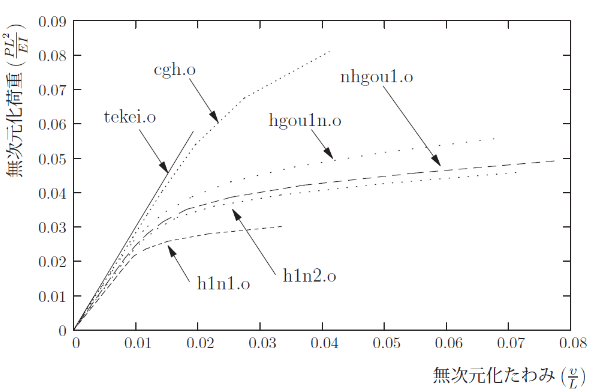

鋼材の面積変化における荷重たわみ曲線

hgousei1.f(鋼材を上部、下部に一本づつ入れた鋼板挿入集成材のプログラム)を
鋼材の面積を変えずに、断面二次だけを変化させたときの荷重とたわみの変化を
みる。
断面…幅は0.06m、高さ0.12m
★鋼材の其々の断面
  h1n1… 鋼材幅0.05m,鋼材深さ0.0072m
  h1n2… 鋼材幅0.01m,鋼材深さ0.036m
  nhgou1… 鋼材幅0.009m,鋼材深さ0.04m
  hgou1n… 鋼材幅0.006545m,鋼材深さ0.055m

●上のh1n1,h1n2,nhgou1,hgou1nの順に鋼材の深さが、長くなっていく。
★その他のデータ
  手計算で行ったものをtekei,集成材だけのものをcghとする。
  このふたつは幅は0.06m、高さ0.12mの断面でtekeiは鋼材のヤング率でおこなった
  (早めに鋼材のもいれる)
●集成材部分
z軸方向のヤング率
       ezz=9434.6MPa
x軸方向のヤング率
       exx=ezz/25MPa
y軸方向のヤング率
       eyy=ezz/25MPa
ポアソン比をxy=xz=yx=yz=0.016,zx=zy0.4とする。また、せん断弾性係数は628.8とする。
●鋼材部分
z軸方向,x軸方向,y軸方向のヤング率を210000MPa
ポアソン比を0.3とする。せん断弾性係数は80760。

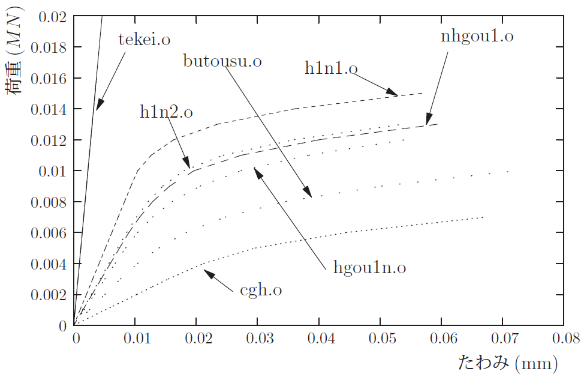

荷重たわみ曲線

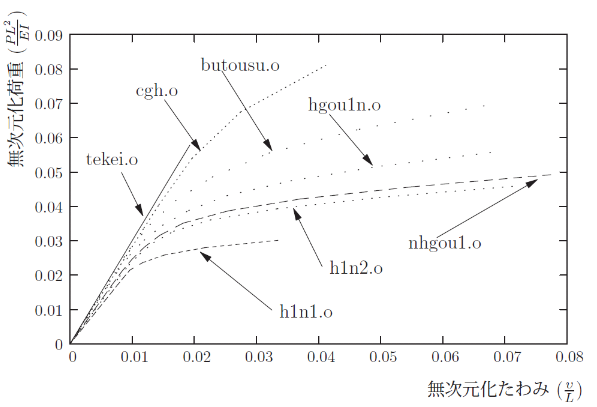

無次元化荷重たわみ曲線

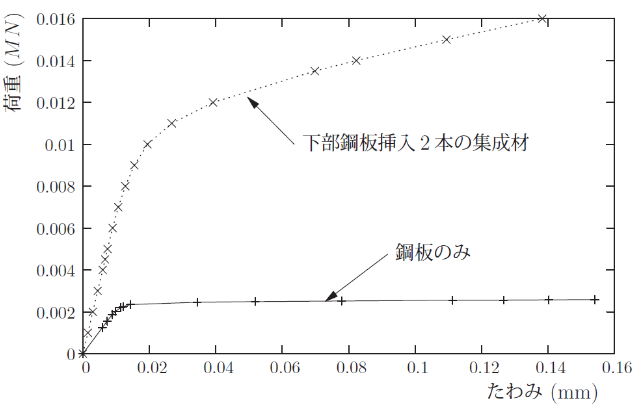

8/31 鋼板挿入2本の集成材と鋼板の荷重たわみ曲線

このグラフのファイルは、kiso/chida/grfdeta 保存先 kiso/chida 値は 鋼板2本はh2001frdからh2016frd 鋼板のみはM2/ckhkata830/ckhkata.frdと g2 ckh1〜ckh3.frd

8/30 無次元化荷重たわみ曲線

gvを使って色のあるグラフ。保存先 M2/829ckhkata

8/25 集成材(鋼板挿入を行わない)のモデル化

nz要素の決定

nx要素を12要素(半解析のため6要素)、ny要素を24要素とする。
荷重は0.001MPaとし、塑性が起きない状態で行うものとする。
変位の取る箇所は集成材自由端断面の図心とする。
(nx/2+1)(ny+1)(nz+1)-(ny/2+1)(nx/2+1)+1
保存先  M2/cghkata/825cghkata/nzcgh10_120

nz要素変位
10-0.00485041
20-0.00506117
30-0.00510492
40-0.00512185
50-0.00513057
60-0.00513586
70-0.00513942
80-0.00514199
90-0.00514393
100-0.00514545
110-0.00514668
120-0.00514768

nz要素は80要素から有効数字3桁の精度が得られる。 このため120要素としてモデル化すれば十分であると考えられる。

ny要素の決定

鋼板挿入を行わない集成材をモデル化するため、x要素とz要素を固定し、
ny要素だけ変化させ、変位の有効数字3桁が合う要素で決定する。
nx要素を12要素(半解析のため6要素)、nz要素を120要素とする。
荷重は0.001MPaとし、塑性が起きない状態で行うものとする。
変位の取る箇所は集成材自由端断面の図心とする。
(nx/2+1)(ny+1)(nz+1)-(ny/2+1)(nx/2+1)+1
保存先  M2/cghkata/825cghkata/nycgh2_24

ny要素変位
2-0.00508838
4-0.00512119
6-0.00513233
8-0.00513753
10-0.00514063
12-0.00514269
14-0.00514416
16-0.00514525
18-0.00514609
20-0.00514674
22-0.00514726
24-0.00514768

ny要素は10要素から有効数字3桁が合う精度の高いものを得られた。 余裕を持って24要素として計算する。

nx要素の決定

鋼板挿入を行わない集成材をモデル化するため、y要素とz要素を固定し、
nx要素だけ変化させ、変位の有効数字3桁が合う要素で決定する。
ny要素を24要素、nz要素を120要素とする。
荷重は0.001MPaとし、塑性が起きない状態で行うものとする。
変位の取る箇所は集成材自由端断面の図心とする。
(nx/2+1)(ny+1)(nz+1)-(ny/2+1)(nx/2+1)+1
保存先  M2/cghkata/825cghkata/nxcgh2_16

nx要素変位
2-0.00749937
4-0.00514805
6-0.00514804
8-0.00514791
10-0.00514778
12-0.00514768
14-0.00514760
16-0.00514753

よってnx要素は12要素で十分に有効数字3桁の変位が得られる。 このためnx要素を12要素と固定し、次のny要素を決定する。

8/24 集成材の下部に鋼板を3本挿入したときのモデル化?

ny要素変化の場合

ny要素を変化させるにあたって、下部鋼板，上部鋼板のy要素も
変化させなくてはならない。つまり、全y要素が24要素で鋼板上部のy要素(nyku)は
10要素、鋼板下部の図心軸上にあるy要素は(nyklc)10要素、鋼板下部における
図心軸上でない鋼板は(nykl)10要素になる。これを全y要素を22要素にした場合、
各々の鋼板のy要素を、9要素にする。そうすることで木材の要素数は変化することは、
ない。nx要素は12要素と固定し、nz要素も120要素と固定する。荷重は0.005MPaとする。
保存先   M2/824hgousei3/ny16_24

ny(nyklc&nykl&nyku)変位軸応力
16(6)-0.00746171-225.217
18(7)-0.00746278-224.891
20(8)-0.00746348-224.641
22(9)-0.00746398-224.443
24(10)-0.00746433-224.281

これにより、y要素は有効数字3桁の精度が得られ、余裕をもつため24要素とする。

nz要素変化の場合

nzを80〜120まで要素数を変えて断面下部の軸応力と
断面図心の変位の値を載せる。この要素変化で有効数字3桁が合う箇所を選び、
ny要素の変化にすすむ。nx要素は12要素と固定(半解析のため6要素になる)。ny要素は
24要素とする。また鋼材の上部のx要素は6要素(半解析のため3要素)、上部鋼板のy要素は
10要素。下部の図心軸上の鋼板のx要素は4要素(半解析のため2要素)。
下部の図心軸上の鋼板のy要素は10要素。
下部の図心軸上でない鋼板のx要素は1、y要素は10要素とする。荷重は0.005MPaとする。
保存先     M2/824hgousei3/nz80_120
nz変位軸応力
80-0.00744164 -223.236
90-0.00744975 -223.626
100-0.00745586-223.909
110-0.00746059-224.119
120-0.00746433-224.281

有効数字3桁の精度を得るためにnz要素は、120が妥当と考えられる。 よってnz要素120とし、ny要素を変化させていく。

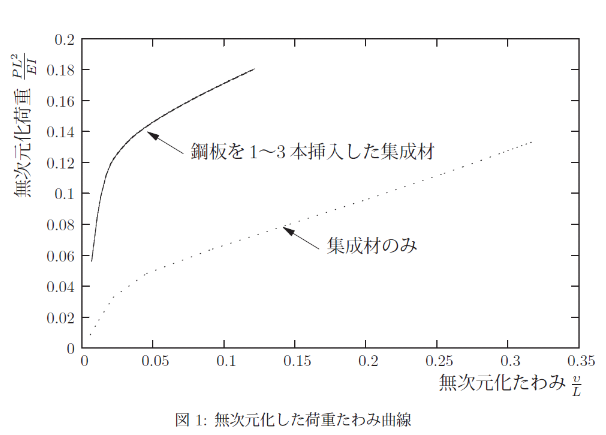

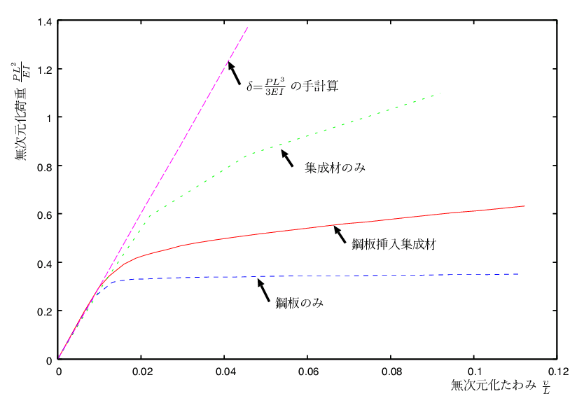

8/23 集成材と鋼板挿入集成材の無次元化荷重たわみ曲線

保存先 M2/823grf/mujigen

訂正しましたが、あまり変化なしです。

8/24後藤ちゃちゃ

無次元化するなら、pL^2/EIとv/Lの関係にして。 ところで、縦軸は本当にEIで割ったの? 下の割ってないのと大差ないように見えるんだけど。 ちゃんと、梁ごとにEIを別々に求めてるんだよね。

*返事　川原

月曜日以降に報告します。

8/23 集成材と鋼板挿入集成材の荷重たわみ曲線

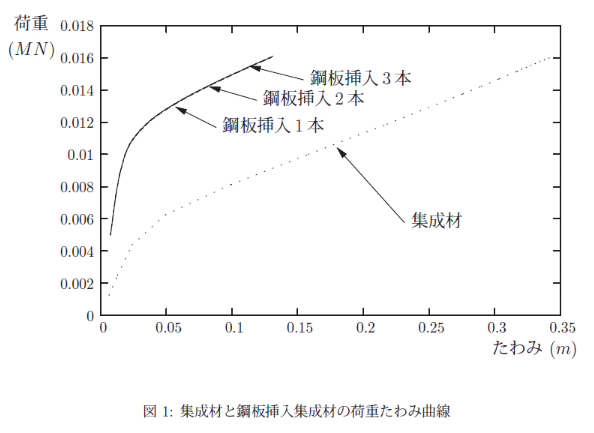

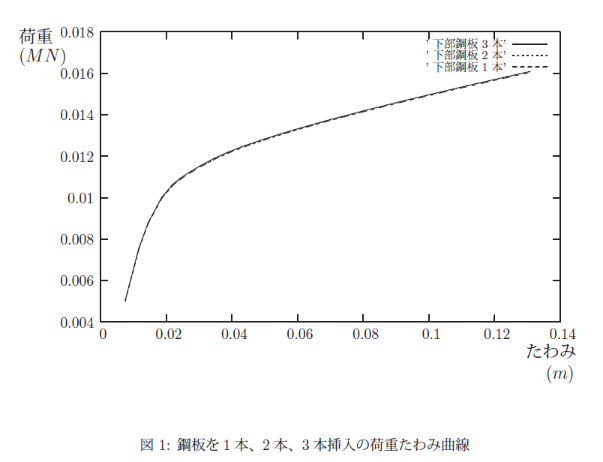

8/19 半解析プログラムhgousei1.fで行った、鋼板挿入の本数を1本、2本、3本にしたときの荷重たわみ曲線を示す!!!!

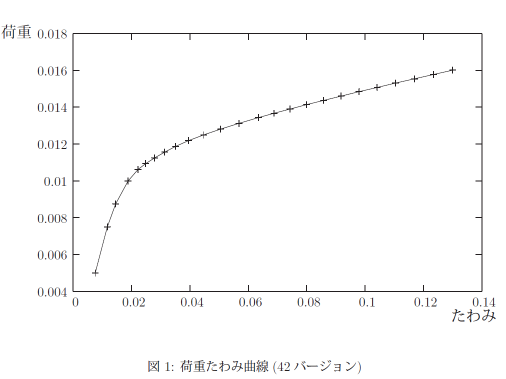

8/19 半解析プログラムhgousei1.fで行った、鋼板挿入集成材の荷重たわみ曲線。

プログラムを変えてステップ数を42ステップにしたもの

半解析で行った計算ですが、鋼板の長さを変えないものだけがfrdとしてできあがってました。他のfrdファイルは、何も表示されず手がつきません。

鋼板挿入を二本にしたときのモデル化

nyt1要素固定におけるnyki,nykuの変化でのy方向変位

●nyt1要素を固定し、nyku(上部鋼材のy要素),nykl(下部鋼材のy要素)を
  変えながら、どれくらいの鋼材要素で収束するかでモデル化がきまる。
  よって下記の通りny=16でのnyt1=8固定してnyku,nyklをかえる。
●荷重は0.011MPa,載荷方法は面積載荷
●保存先 zgounynklu
●nyku,nykl変化における自由端断面図心のy方向変位
nyku(nykl)y方向変位
2(2)0.0159736
3(3)0.0160126
4(4)0.0160277
5(5)0.0160351
6(6)0.0160393
7(7)0.0160419

y要素の変化における自由端断面図心のy方向変位

●nx=12,nz=120でとれば、十分であるとわかった。ここでnyを変化する。
  まず、y要素における鋼材間の木材要素を決めるため、nyku(上部鋼材のy要素)
  nykl(下部鋼材のy要素)を4と固定して解析。また鋼材間の木材のy要素をnyt1とする。
●荷重は0.011MPa,載荷方法は面積載荷
●保存先  zgounyul4
●結果 要素数が16でも値が収束しはじめているので、
  ny=16として鋼材要素をかえていく。
●ny要素変化(nyt1の変化)におけるy方向変位
nyt1(ny)変位
2(10)0.0159457
4(12)0.0160023
6(14)0.0160200
8(16)0.0160277
10(18)0.0160316
12(20)0.0160339

鋼材のx要素nxkl,nxkuの変化

●下記の「木材要素、鋼材要素のnx変化における自由端断面図心のy方向変位」より
  外側の木材のnx要素は3、鋼材間の木材のnx要素は1で良いことが明らかである。
  nxの木材が占める要素数は2×nxt2+2×nxt1より、8要素。
  次に鋼材のnx要素を増やし、自由端における図心のy方向変位を解析する。
★上部鋼材のx要素をnxku,下部鋼材のx要素をnxklとする。
●考察 鋼材の要素を増やしても誤差はnxkl=1とnxkl=4を比べても、0.016%しか
       変わらない。つまり鋼材のx要素nxklは1で十分と考えられる。
★保存先 kozgouxl
●nxku,nxklの変化におけるy方向の変位
nxkl(nxku)変位
1(2)0.0159457
2(4)0.0159480
3(6)0.0159484
4(8)0.0159485

木材要素、鋼材要素のnx変化における自由端断面図心のy方向変位

外側の木材要素変化における自由端断面図心のy方向変位を調べるため、nx要素をかえる。
またnxt1を変え、上部鋼、下部鋼の間の木材要素を増やしたときの図心のy方向変位をみる
nz=120,ny=10,荷重は0.011MPa,載荷方法は面積載荷
nxt2は外側の木材要素、nxt1は鋼材要素間の木材要素数
★nxt2を変化させたとき、nxt1は1の状態であった。
★結果  有効数字4桁の精度を得るには、木材端の要素は3必要である。
        また、上部鋼と下部鋼の木材要素は1要素で良いことが表から
        わかるのでnxは12要素でとればnxt1,nxt2の値も十分である。
★保存先 nxt2(nxを変化させたデータ)はzgounx,nxt1はnxt1n
●nx要素におけるy方向の変位(nxt2は木材端要素、nxt1は鋼材要素間の木材要素数)
nxt2(nx)変位nxt1(nx)変位
1(8)0.01592071(12)0.0159457
2(10)0.01594122(14)0.0159467
3(12)0.01594573(16)0.0159469
4(14)0.01594744(18)0.0159470
5(16)0.0159482
6(18)0.0159486
7(20)0.0159489
8(22)0.0159490

z要素変化における自由端断面図心のy方向変位

●断面の下部に鋼板が二本はいった木材梁のモデル化にあたり、
  軸方向zの要素を固定しなければならない。
  そのためプログラムzgousei2.fのnz要素をかえ、自由端図心のy方向変位に
  より決定する。
●z軸の要素を100にしたあたりから、0.0159とほぼ収束するため、120
nx=8,ny=10,nxt1=1,nxku=2,nxkl=1,としnyku,nykl=4とする。
荷重は0.011MPa。載荷方法は面積載荷を行う。

★保存先  M2/zgounz
y方向の変位
nz変位
700.0158660
800.0158849
900.0158982
1000.0159078
1100.0159151
1200.0159207
1300.0159251
1400.0159286
1500.0159315
1600.0159339
1700.0159359
1800.0159375
1900.0159390
2000.0159402

全解析で行ったプログラム(自分でやったckz2.f)で解析したデータとckhkata.fで解析したデータの比較

ckz2.fで解析したデータとckhkata.fで解析したデータの比較
●半解析プログラムckhkata.fの全節点載荷におけるデータと、
  全解析プログラムckz2.fの全節点載荷におけるデータの比較
  をし、半解析と全解析の自由端図心のy方向変位の相対誤差を調べた。

★考察 半解析で行うと全解析より3.5%低い値が得られた。
  もしかしたら境界条件(対称面を基準にし半解析を行うため、
  拘束条件など?)になにかあるのかもしれない。
★保存先 0704ckz(全解析ckz2.fのデータ)

●y方向の変位(右がckz2.f,左がckhkata.f)

nx*ny*(nz/10)nx*16*5012*ny*5012*16*nznx*ny*(nz/10)nx*16*5012*ny*5012*16*nz
10.0011703710.00113080
20.001573360.001529280.0014724720.001477550.00142268
30.0015465230.00149422
40.001582770.00157243 0.0015743140.00152925 0.001519250.00152107
50.0015875450.00153385
60.001585810.001581250.0015948360.001532190.001527770.00154090
70.0015992770.00154519
80.001586830.001584420.0016022080.001533170.001530840.00154802
90.0016042090.00154995
100.001587290.001585910.00160565100.001533620.001532280.00155136
110.00160673110.00155239
120.001587540.001586720.00160754120.001533850.001533070.00155318
130.00160819130.00155381
140.001587680.001587220.00160871140.001533990.001533540.00155431
150.00160912150.00155471
160.001587770.00158754160.001534080.00153385
180.00158776180.00153407
200.00158792200.00153422
220.00158804220.00153433
240.00158812240.00153442
260.00158819260.00153448
280.00158825280.00153454
300.00158829300.00153458
320.00158833320.00153462
340.00158836340.00153465

●y方向変位の相対誤差

nx*ny*nz/10nx*16*5012*ny*5012*16*nz
13.499%
23.501%3.499%
33.500%
43.499%3.500%3.500%
53.50034%
63.4995%3.5005%3.4999%
73.4998%
83.4999%3.5000%3.49995%
93.5001%
103.49956%3.5000%3.4995%
113.5004%
123.50034%3.4995%3.49991%
133.49978%
143.5000%3.5003%3.49994%
153.499688%
163.4998%3.50034%
183.49984%
203.5001%
223.5005%
243.4996%
263.5002%
283.5000%
303.49998%
323.49988%
343.4998%

半解析プログラムckhkata.fで解析した全節点載荷と中立軸載荷の比較

ckhkata.fで解析した全節点載荷と中立軸載荷の比較
★要素数はnx*16*50,12*ny*50,12*16*nzとする。
荷重は0.0016MPa,2cm*2cm*20cmのモデルを仕様。

考察 全節点載荷と中立軸載荷では

●y方向変位での半解析プログラム(ckhkata.f)の中立軸載荷と全節点載荷の比較

載荷方法全節点中立軸全節点中立軸全節点中立軸
nx*ny*(nz/10)nx*16*50nx*16*5012*ny*5012*ny*5012*16*nz12*16*nz
10.001130800.00124391
20.001477550.001625490.001422680.00156503
30.001494220.00164375
40.001529250.002293680.001519250.001671370.001521070.00167330
50.001533850.00168738
60.001532190.001915210.001527770.001684100.001540900.00169514
70.001545190.00169986
80.001533170.001790030.001530840.001684100.001548020.00170298
90.001549950.00170511
100.001533620.001725430.001532280.001685670.001551360.00170665
110.001552390.00170778
120.001533850.001687380.001533070.001686530.001553180.00170864
130.001553810.00170933
140.001533990.001658780.001533540.001687040.001554310.00170988
150.001554710.00171031
160.001534080.001639720.001533850.00168738
180.001630210.001534070.00168761
200.001620690.001534220.00168778
220.001611140.001534330.00168790
240.001609260.001534420.00168799
260.001605450.001534480.00168807
280.001605460.001534540.00168812
300.001586320.001534580.00168817
320.001534620.00168821
340.001534650.00168824

●z軸方向の半解析プログラム(ckhkata.f)の中立軸載荷と全節点載荷の比較

載荷方法全節点中立軸全節点中立軸全節点中立軸
nx*ny*(nz/10)nx*16*50nx*16*5012*ny*5012*ny*5012*16*nz12*16*nz
1170.763187.839
2245.535270.088221.173243.290
3234.369257.806
4242.094363.141244.192268.611239.984263.983
5242.740267.014
6241.930302.413245.154269.669244.537268.991
7245.080269.588
8242.378282.976244.579269.037245.948270.543
9246.454271.100
10242.602272.927243.961268.357246.692271.361
11246.979271.677
12242.740267.014243.506267.857246.901271.591
13247.398272.138
14242.824262.553242.909267.200247.467272.213
15247.542272.296
16242.876259.574242.740267.014
18258.099242.269266.496
20256.608242.035266.239
22255.107241.782265.960
24254.822241.510265.661
26254.229241.532265.686
28254.236241.245265.369
30251.209241.258265.383
32240.953265.049
34240.964265.061

半解析プログラム(ckhkata.f)で2を選び中立軸載荷にしたデータ

★半解析・・・・・・ckhkata.f(ver.7)
★載荷方法・・・・中立軸載荷(p,2p,4p)
★解析法・・・・・弾性解析
★材料定数・・・・E=200GPa,ν=0.33333
★断面・・・・・・・・2*2*20cm
★データを取る箇所
・変位・・・図心：(nx+1)*(ny+1)*(nz+1)-{(ny/2)+1}*(nx+1)+1 nxは,nyは偶数
・応力・・・
★備考・・・・・・手計算で応力が238MPaになるように0.0016MNを載荷

★保存場所・・・・g3 2006/kawahara/cckh0702

●y方向の変位

nx*ny*nz/10nx*16*5012*ny*5012*16*nz
10.00124391
20.001625490.00156503
30.00164375
40.002293680.001671370.00167330
50.00168738
60.001915210.001680730.00169514
70.00169986
80.001790030.001684100.00170298
90.00170511
100.001725430.001685670.00170665
110.00170778
120.001687380.001686530.00170864
130.00170933
140.001658780.001687040.00170988
150.00171031
160.001639720.00168738
180.001630210.00168761
200.001620690.00168778
220.001611140.00168790
240.001609260.00168799
260.001605450.00168807
280.001605460.00168812
300.001586320.00168817
320.00168821
340.00168824

●z軸に掛かる応力

nx*ny*nz/10nx*16*5012*ny*5012*16*nz
1187.839
2270.088243.290
3257.806
4363.141268.611263.983
5267.014
6302.413269.669268.991
7269.588
8282.976269.037270.543
9271.100
10272.927268.357271.361
11271.677
12267.014267.857271.591
13272.138
14262.553267.200272.213
15272.296
16259.574267.014
18258.099266.496
20256.608266.239
22255.107265.960
24254.822265.661
26254.229265.686
28254.236265.369
30251.209265.383
32265.049
34265.061

ckhkata.fで1を選び全節点載荷にしたデータ

★半解析・・・・・・ckhkata.f(ver.7)
★載荷方法・・・・全節点載荷(p,2p,4p)
★解析法・・・・・弾性解析
★材料定数・・・・E=200GPa,ν=0.33333
★断面・・・・・・・・2*2*20cm
★データを取る箇所
・変位・・・図心：(nx+1)*(ny+1)*(nz+1)-{(ny/2)+1}*(nx+1)+1 nxは,nyは偶数
・応力・・・
★備考・・・・・・手計算で応力が238MPaになるように0.0016MNを載荷

★保存場所・・・・g3 2006/kawahara/yz0626

●全節点載荷でのy方向の変位を工藤君のデータと比較(左が半解析、右が全解析)

nx*ny*(nz/10)nx*16*5012*ny*5012*50*nz分割数nx*ny*nz/10nx*16*5012*ny*5012*50*nz
10.0011308010.00117040
20.001477550.0014226820.001529360.00147252
30.0014942230.00154658
40.00152925 0.001519250.0015210740.001584130.001572500.00157437
50.0015338550.00158760
60.001532190.001527770.0015409060.001586270.001581310.00159490
70.0015451970.00159934
80.001533170.001530840.0015480280.001587040.001584490.00160227
90.0015499590.00160428
100.001533620.001532280.00155136100.001587410.001585980.00160573
110.00155239110.00160680
120.001533850.001533070.00155318120.001587600.001586790.00160762
130.00155381130.00160827
140.001533990.001533540.00155431140.001587720.001587280.00160879
150.00155471150.00160920
160.001534080.00153385160.001587800.00158760
180.00153407180.00158783
200.00153422200.00158798
220.00153433220.00158810
240.00153442240.00158819
260.00153448260.00158826
280.00153454280.00158831
300.00153458300.00158835
320.00153462320.00158839
340.00153465340.00158842

●z軸に掛かる応力を工藤君のデータと比較(左が半解析、右が全解析)

nx*ny*(nz/10)nx*16*5012*ny*5012*50*nz分割数nx*ny*nz/10nx*16*5012*ny*5012*16*nz
1170.7631170.090
2245.535221.1732245.569221.356
3234.3693234.568
4242.094244.192239.9844242.148244.323240.192
5242.7405242.953
6241.930245.154244.5376242.580245.317244.752
7245.0807245.296
8242.378244.579245.9488242.791244.759246.165
9246.4549246.672
10242.602243.961246.69210242.887244.154246.909
11246.97911247.196
12242.740243.506246.90112242.953243.707247.117
13247.39813247.614
14242.824242.909247.46714242.961243.119247.682
15247.54215247.757
16242.876242.74016242.981242.953
18242.26918242.487
20242.03520242.256
22241.78222242.004
24241.51024241.734
26241.53226241.757
28241.24528241.474
30241.25830241.484
32240.95332241.181
34240.96434241.193

中立軸載荷で4Pと全節点載荷のy方向変位と、応力の比較

-中立軸載荷と全節点載荷のy方向変位と、応力の比較

●y方向変位の比較

nx*10*100（中立軸載荷で4P時)中立軸節点対称面下nx*10*100（全節点載荷)中立軸節点対称面下
40.002317120.0023174440.001544950.00154507
55
60.001934930.0019349560.001548000.00154814
77
80.001808540.0018084080.001549020.00154916
99
100.001743300.00174308100.001549490.00154963
1111
120.001704890.00170461120.001549730.00154988
1313
140.001676020.00167571140.001549880.00155002
1515
160.001656770.00165643160.001549970.00155012
1717
180.001647180.00164680180.001550030.00155018
1919
200.001637570.00163716200.001550080.00155022
2121
220.001627920.00162751220.001550110.00155026
2323
240.001626040.00162559240.001550140.00155028
2525
260.001622180.00162174260.001550160.00155030

●z軸に掛かる応力の比較

nx*10*100中立軸載荷(４P時)における応力全節点載荷における応力
4371.233247.488
5
6309.094247.276
7
8289.146247.662
9
10278.843247.861
11
12272.781247.983
13
14268.211248.057
15
16265.162248.104
17
18263.650248.142
19
20262.125248.166
21
22260.588248.179
23
24260.296248.196
25
26259.687248.207

6/19,6/22,6/23

-6/19,6/22,6/23
★半解析・・・・・・ckhkata.f(ver.7、ver.6)
★載荷方法・・・・中立軸節点載荷
★解析法・・・・・
★材料定数・・・・
★断面・・・・・・・・2*2*20cm
★データを取る箇所
・変位・・・図心：nx*ny*nz-{((ny/2)+1)*(nx+1)-1} nx,は偶数(4以上)
・応力・・・
★備考・・・・・
★保存場所・・・g3/kawahara/4deta

ｙ方向の変位

nx*10*100（2P時)中立軸節点対称面下nx*10*100（4P時)中立軸節点対称面下
11
22
33
40.001544770.0015449240.002317120.00231744
55
60.001547900.0015479360.001934930.00193495
77
80.001548980.0015489380.001808540.00180840
99
100.001549490.00154939100.001743300.00174308
1111
120.001549770.00154963120.001676020.00170461
1313
140.001548010.00154787140.001676020.00167571
1515
160.001546190.00154599160.001656770.00165643
1717
180.001550150.00154992180.001647180.00164680
1919
200.001550210.00154996200.001637570.00163716
2121
220.001550260.00155000220.001627920.00162751
2323
240.001554180.00155390240.001626040.00162559
2525
260.001556010.00155585260.001622180.00162174

ｚ軸に掛かる応力

nx*10*100（2P時)応力nx*10*100（4P時)応力
11
22
33
4247.4884371.233
55
6247.2766309.094
77
8247.6628289.146
99
10247.86110278.843
1111
12247.98312272.781
1313
14247.74714268.211
1515
16247.48416265.162
1717
18248.14218263.650
1919
20248.16620262.125
2121
22248.17922260.588
2323
24248.81724260.296
2525
26249.13826259.687

6/24半解析プログラムを全節点載荷した場合。

6/24
★半解析・・・・・・ckhkata.f(ver.7、ver.6)
★載荷方法・・・・全節点載荷
★解析法・・・・・
★材料定数・・・・
★断面・・・・・・・・2*2*20cm
★データを取る箇所
・変位・・・図心：(nx+1)*(ny+1)*(nz+1)-{((ny/2)+1)*(nx+1)-1} nx,は偶数(4以上)
・応力・・・
★備考・・・・・
★保存場所・・・g3/kawa/624zensetutensaika

y方向の変位とz軸に掛かる応力

nx*10*100中立軸変位断面下端中心変位nx*10*100z軸に掛かる応力
11
22
33
40.001544950.001545074247.488
55
60.001548000.001548146247.276
77
80.001549020.001549168247.662
99
100.001549490.0015496310247.861
1111
120.001549730.0015498812247.983
1313
140.001549880.0015500214248.057
1515
160.001549970.0015501216248.104
1717
180.001550030.0015501818248.142
1919
200.001550080.0015502220248.166
2121
220.001550110.0015502622248.179
2323
240.001550140.0015502824248.196
2525
260.001550160.0015503026248.207
2727
280.001550170.0015503128248.213
Powered by YukiWiki 2.1.2a
Modified by GOTOU Humihiko.

*
