報告12/12
せん断弾性係数算定
荷重-たわみ関係からkを逆算
ティモシェンコ梁(ν=0、k=5/6)とFEM解析のたわみの相対誤差
初等梁理論とFEM解析のたわみの相対誤差
木材の場合のたわみの収束性
以下は材料=鋼材!!
後藤メモ(06/12/4)
大黒メモ(06/12/1)

たわみの収束性を調べるために
"2cm*2cm*10cm"
"2cm*2cm*40cm"

大黒メモ(06/11/30)
大黒メモ(06/11/29)
大黒メモ(06/11/28)
後藤メモ(06/11/27)
大黒メモ11／24
大黒メモ11／20
大黒メモ11／17
vine4.0インストール日誌

インストール
インストール後すること

大黒メモ
大黒メモ9/13
大黒メモ-9/8
fortranの進み具合
後藤ちゃちゃ06/6/7

卒論日誌

日付	曜日	開始～終了	作業時間	立合	作業内容
4/14	金	10:30-12:00	1.5	後藤	パソコンの使い方
4/18	火	14:00-16:00	2.0	後藤	wm、コマンドの使い方.卒論の進め方
4/21	金	13:00-14:30	1.5	後藤	ブラインドタッチ
4/25	火	14:00-15:00	1.0	後藤	wiki
4/28	金	13:30-15:00	1.5	後藤	卒研の為の文献、wikiの使い方
5/8	月	14:00-17:30	3.5	千田	サーバーへのアクセス方法、座標(右手系)、FEMの基礎
5/12	金	14:30-17:30	3	千田	vineのセットアップ方法
5/16	火	14:00-17:30	3.5	後藤	fdの使い方.viの使い方
5/23	火	14:00-17:30	3.5	千田	fortranの基礎、卒論関連英単語
5/24	水	11:00-16:00	5	後藤	linuxコマンド、vi
5/30	火	14:00-18:30	4.5	千田	fortran、do、if、dimension
5/31	水	14:00-17:00	3	千田	fortran、最大最小
6/2	金	12:00-15:00	3	後藤	最大最小問題、出力
6/6	火	14:00-21:00	7	後藤	節点番号出力
6/7	水	14:00-16:00	2	後藤	要素番号、節点番号出力
6/13	火	14:00-18:00	4	後藤	卒論の為の文献購読
6/14	水	15:00-21:30	6	千田	卒論の為の文献購読、CalculiX
6/15	木	21:00-25:30	4.5	千田	卒論の為の文献購読
6/20	火	14:00-18:00	4	後藤	実験
6/23	金	13:00-16:00	3	川原	CalculiXの使いかた
6/27	火	14:00-15:00	1	千田	CalculiXのデータとり
7/2	日	13:00-20:00	7	千田	卒論に関する文献購読
7/4	火	14:00-19:00	5	千田	鋼板挿入集成材片持ち梁の全解析
7/5	水	14:00-17:00	3	千田	鋼板挿入集成材片持ち梁の全解析
7/7	金	13:30-17:30	4	千田	鋼板挿入集成材片持ち梁の全解析
7/10	月	13:00-17:00	4	千田	鋼板挿入集成材片持ち梁の全解析
7/11	火	14:00-20:00	6	後藤	鋼板挿入集成材片持ち梁の全解析
7/12	水	14:00-17:00	3	千田	鋼板挿入集成材片持ち梁の全解析
7/18	火	14:00-26:00	12	千田	xfigで断面図を作成
7/19	水	13:00-16:00	3	後藤	fortran
7/21	金	13:00-17:00	3	後藤	tex
7/26	水	13:00-19:00	6	後藤	fortran
7/28	金	14:00-17:00	3	後藤	texの実践
7/31	月	13:00-19:00	6	後藤	Openofficeの使いかた
8/1	火	15:00-26:00	11	後藤	Openofficeの使いかた
8/2	水	13:00-24:00	7	千田	Openofficeの使いかた
8/3	木	13:00-16:00	3	後藤	Openofficeの使いかた
8/14	火	13:00-15:00	2	千田	Wikiまとめ
8/18	金	13:00-15:00	2	千田	Wikiまとめ
8/21	月	13:00-17:00	4	後藤	gnuplot、実験についてTeX化
8/21	火	13:00-14:00	1	後藤	実験についてTeX化
8/24	木	9:00-11:30	2.5	後藤	データのグラフ化
8/25	金	14:00-25:00	11	千田	データのグラフ化、xfigでの図作成、図のtex化
8/28	月	14:00-17:00	3	後藤	データのグラフ化、xfigでの図作成、図のtex化
8/31	木	9:00-16:00	7	後藤	データのグラフ化、xfigでの図作成、図のtex化
9/1	金	9:00-16:00	7	後藤	データのグラフ化、図のtex化
9/4	月	15:00-17:00	2	後藤	構造実験のtex
9/5	火	13:00-16:00	4	後藤	卒論打ち合わせ
9/8	金	13:00-19:30	6.5	後藤	立体要素のたわみの収束性のプログラム
9/9	土	14:00-15:30	1.5	川原	構造実験(tex)
9/11	月	14:00-17:00	3	後藤	構造実験(tex)
9/13	水	12:00-17:30	5.5	後藤	tex、立体要素のプログラム解読
9/19	火	14:00-17:00	3	後藤	構造実験(tex)
9/20	水	13:00-17:00	4	後藤	vine4.0β2インストール、プログラム解読
9/22	金	13:00-17:00	4	後藤	vine4.0β2インストール、プログラム解読
9/25	月	12:00-15:00	3	後藤	vine4.0β2インストール、プログラム解読
9/30	金	14:00-17:00	3	後藤	プログラム解読
10/2	月	13:00-17:00	4	後藤	プログラム解読
10/3	火	12:00-15:00	3	後藤	プログラム解読
10/10	火	13:00-17:00	4	後藤	vine3.2update
10/12	木	13:00-16:00	3	後藤	vine3.2update
10/16	月	13:00-17:00	4	後藤	パスタ橋作り
10/18	水	11:00-17:00	6	後藤	パスタ橋作り
10/24	火	12:00-16:00	4	後藤	プログラム解読
10/30	月	13:00-17:00	4	後藤	プログラム解析
10/31	火	13:00-21:00	8	後藤	html言語
11/6	月	14:00-17:00	3	後藤	html言語
11/7	火	14:00-22:00	8	千田	html言語
11/8	水	11:00-18:00	7	後藤	サーバー設置、html言語
11/10	金	12:00-15:00	3	後藤	vine4.0インストール、発表シート作り
11/13	月	12:00-17:00	5	後藤	vine4.0インストール、発表シート作り
11/14	火	13:00-18:00	5	後藤	発表シート作り
11/15	水	12:00-18:00	6	後藤	発表シート作り
11/17	金	13:00-17:00	4	後藤	プログラム解析
11/20	月	12:00-17:00	5	後藤	不静定梁(5点曲げ)の解析
11/24	金	12:00-17:00	5	後藤	不静定梁(5点曲げ)の解析
11/28	火	12:00-18:00	6	後藤	5点曲げのプログラムのたわみの一致性の検証
11/29	水	11:00-17:00	6	後藤	5点曲げのプログラムの要素数上限の検証
11/30	木	11:30-14:00	2.5	後藤	5点曲げのプログラムの収束性の検証
12/1	金	13:30-17:30	4	後藤	5点曲げのプログラムの収束性の検証、プログラム改造
12/4	月	11:30-19:30	8	後藤	5点曲げプログラムの収束性の検証、プログラム改造(集成材用)
12/5	火	11:00-17:30	6.5	後藤	5点曲げプログラムの収束性(集成材)の検証、梁理論との誤差について
12/6	水	11:00-16:00	5	後藤	梁理論、ティモシェンコ梁との誤差について
12/7	木	10:00-17:00	7	後藤	梁理論、ティモシェンコ梁との誤差についてのグラフ化
12/8	金	9:30-18:00	8.5	後藤	梁理論、荷重ーたわみ関係からkの逆算、E弾性係数、Gせん断弾性係数の推定
12/9	土	9:30-17:00	7.5	川原	E弾性係数、Gせん断弾性係数の推定の図の作成
12/10	日	11:00-18:00	7	川原	発表用の図の作成、発表練習
12/11	月	10:00-17:00	7	後藤	発表
12/12	火	12:00-17:00	5	後藤	5点曲げ用のCaluculiXプログラム作成
12/13	水	12:00-17:00	5	後藤	5点曲げ用のCaluculiXプログラム作成
12/15	金	10:00-17:00	7	後藤	5点曲げ用のCaluculiXプログラム作成
12/18	月	11:00-18:00	7	後藤	CaluculiXでのたわみの収束性
12/19	火	10:00-17:00	7	後藤	CaluculiXでのたわみの収束性、5点載荷用のCaluculiXプログラム作成
12/20	水	9:00-17:00	8	後藤	5点曲げ用のCaluculiXプログラム作成
12/21	木	11:00-15:00	4	後藤	5点曲げ用のCaluculiXプログラム作成、CaluculiXでのたわみの収束性について
12/22	金	11:00-17:00	6	後藤	5点曲げでのCaluculiXと梁理論ティモシェンコとのたわみの比較
12/24	月	10:00-17:30	7.5	後藤	5点曲げでのCaluculiXと梁理論ティモシェンコとのたわみの比較、kの逆算
12/25	月	10:00-17:30	7.5	後藤	3点曲げでのCaluculiXと梁理論ティモシェンコとの比較
12/26	火	12:00-18:00	6	後藤	3点曲げ、5点曲げでのｋの逆算
12/27	水	10:00-17:30	7.5	後藤	3点曲げと5点曲げの比較
1/9	火	11:00-16:00	5	後藤	GとEの推定
1/10	水	11:00-16:00	5	後藤	GとEの推定、支部原稿
1/11	木	12:00-16:00	4	後藤	GとEの推定、支部原稿
1/12	金	11:00-15:00	4	後藤	プログラム修正、3点と5点の比較、支部原稿
1/15	月	11:00-17:00	6	後藤	3点と5点の比較、支部原稿
1/16	火	12:00-19:30	6	後藤	kの逆算、GとEの推定、支部原稿
1/17	水	12:00-16:00	4	後藤	支部原稿、pstexでの出力
1/18	木	12:00-15:00	3	後藤	支部原稿、pstexでの出力
1/19	金	9:00-15:00	6	後藤	支部原稿、pstexでのカラー出力、E、Gの逆算
1/22	月	9:00-18:00	9	後藤	支部原稿、pstexでのカラー出力、EとGの逆算
1/23	火	11:00-18:00	7	後藤	支部原稿の書き方、EとGの逆算
1/24	水	11:00-18:00	7	後藤	支部原稿
1/25	木	11:00-15:00	4	後藤	支部原稿、発表用シート
1/26	金	11:00-18:00	7	後藤	支部原稿、発表用シート作り
1/27	土	11:30-15:30	4	川原	グラフ作成、発表用シート作り
1/28	日	11:30-17:30	6	川原	グラフ作成、発表用シート作り
1/29	月	12:00-19:00	6	後藤	鋼板挿入の5点曲げ解析、発表用シート作り
1/30	火	12:00-19:00	6	後藤	鋼板挿入の5点曲げ解析、発表用シート作り
1/31	水	10:00-17:00	7	後藤	発表用シート作り
2/1	木	10:00-15:00	5	後藤	卒論本体、発表用シート作り
2/2	金	9:30-18:30	9	後藤	発表用シート作り、発表練習
2/3	土	12:00-15:30	3.5	川原	発表用シート作り
2/5	月	10:00-16:30	6.5	後藤	発表用シート作り
2/6	火	10:00-17:30	7.5	後藤	発表用シート作り
2/7	水	9:00-18:00	9	後藤	発表用シート作り
2/8	木	9:00-14:30	5.5	後藤	発表用シート作り、発表練習
2/9	金	12:00-16:30	4.5	後藤	卒論本体
2/12	月	7:30-9:00	1.5	川原	卒論本体
2/15	金	12:00-16:00	4	後藤	卒論本体
2/19	月	12:00-16:00	4	後藤	卒論本体
2/20	火	13:00-16:00	3	後藤	プレゼンシート修正
2/21	水	13:00-16:00	3	後藤	卒論本体、プレゼンシート修正
2/23	金	14:00-17:00	3	後藤	卒論本体、プレゼンシート修正
2/26	月	12:00-17:00	5	後藤	卒論本体、プレゼンシート修正
2/27	火	13:00-18:00	5	後藤	卒論本体、プレゼンシート修正
		合計	661.5

大黒メモ(06/12/23)

Active Virus Shieldのインストール

ここなんかが参考になるみたい。

追加

フリーメールはダメで、WMで登録完了。
ライセンスキーを入力しないとダメっぽい。

けど、後で申請しますみたいのはあった(登録猶予?)
動作は非常に軽くて便利かも

大黒メモ(06/12/20)

ccxの内容は大黒屋のCalculiX関係に移動しました。（長くなりすぎて見にくい。。）

"2cm2cm40cm"

たわみの収束性(2cm*2cm*40cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1
2
3
4
5
6
7
8
9
10

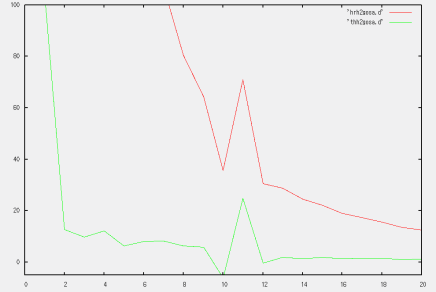

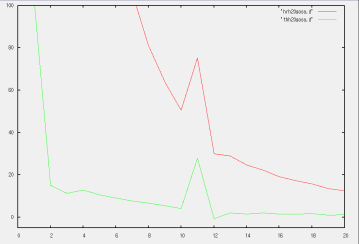

報告12/12

やはり誤差は出るようで。。。

赤線が梁理論。

緑線がティモシェンコ。

正方形断面

長方形断面

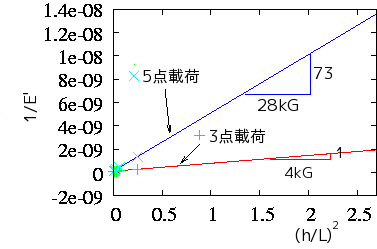

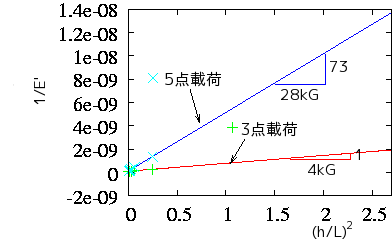

せん断弾性係数算定

正方形断面の場合

長方形断面の場合

弾性係数Eの推定(GPa) せん断弾性係数Eの推定(GPa)

	正方形断面	誤差	長方形断面	誤差
3点載荷	10.25	2.5%	10.25	2.5%
5点載荷	9.9	1%	9.9	1%
	正方形断面	誤差	長方形断面	誤差
3点載荷	0.443	38%	0.444	37%
5点載荷	0.627	10.4%	0.622	11%

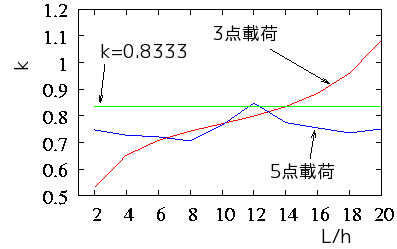

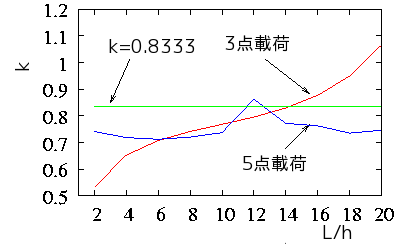

荷重-たわみ関係からkを逆算

正方形断面の場合

長方形断面の場合

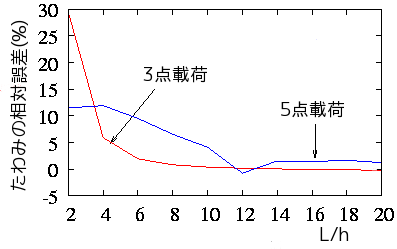

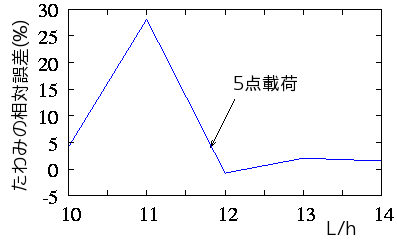

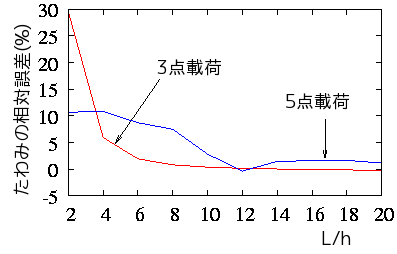

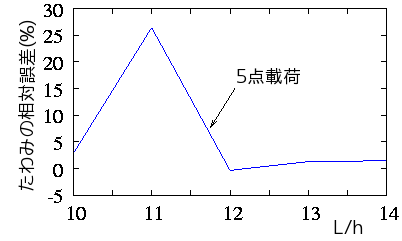

ティモシェンコ梁(ν=0、k=5/6)とFEM解析のたわみの相対誤差

正方形断面の場合

長方形断面の場合

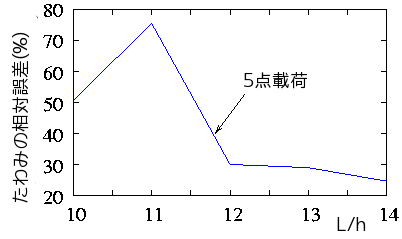

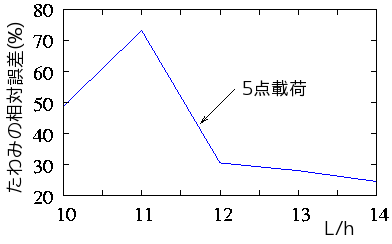

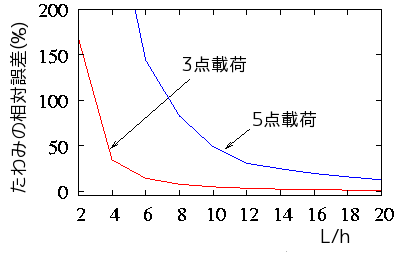

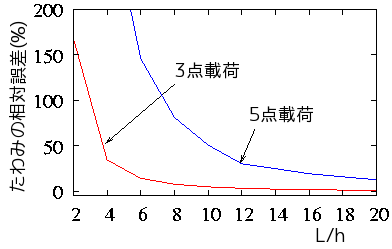

初等梁理論とFEM解析のたわみの相対誤差

正方形断面の場合

長方形断面の場合

木材の場合のたわみの収束性

各種材料定数設定(集成材)
Ex=Ey=0.4GPa,Ez=10GPa
νxy=νxz=0.016,νyz=0.4
Gxy=Gxz=Gyz=0.7GPa

"2cm*2cm*40cm" たわみの収束性(2cm*2cm*40cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1	9.81827E-05	1.46067E-04	7.95054E-05
2	9.83976E-05	1.07599E-04	9.32706E-05
3	9.83355E-05	1.02717E-04	9.48204E-05
4	9.84223E-05	1.00906E-04	9.72236E-05
5	9.83558E-05	1.00137E-04	9.84623E-05
6		9.94973E-05	9.79682E-05
7		9.88163E-05	9.83173E-05
8		9.86195E-05	9.82232E-05
9		9.85052E-05	9.84774E-05
10		9.83558E-05	9.83558E-05

"2cm*20cm*400cm" たわみの収束性(2cm*20cm*400cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1	9.84264E-05	1.46124E-04	7.96745E-05
2	9.84296E-05	1.07679E-04	9.33272E-05
3	9.84304E-05	1.02666E-04	9.61991E-05
4	9.84305E-05	1.00953E-04	9.72943E-05
5	9.84306E-05	1.00126E-04	9.77299E-05
6		9.91211E-05	9.80431E-05
7		9.89109E-05	9.84194E-05
8		9.86898E-05	9.83028E-05
9		9.85377E-05	9.85817E-05
10		9.84306E-05	9.84306E-05

"2cm*2cm*10cm" たわみの収束性(2cm*2cm*10cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1	4.13926E-06	5.95051E-06	3.56595E-06
2	4.27189E-06	4.61723E-06	3.28762E-06
3	4.17509E-06	4.51059E-06	3.45377E-06
4	4.04795E-06	4.37001E-06	3.37638E-06
5	4.22535E-06	4.28114E-06	3.95920E-06
6		4.70312E-06	4.17263E-06
7		4.35715E-06	4.18434E-06
8		4.12453E-06	4.11009E-06
9		4.23236E-06	4.14295E-06
10		4.22535E-06	4.22535E-06

"2cm*20cm*100cm" たわみの収束性(2cm*20cm*100cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1	4.21008E-06	5.97473E-06	3.59964E-06
2	4.21497E-06	4.66606E-06	3.52158E-06
3	4.21513E-06	4.47385E-06	3.50742E-06
4	4.21448E-06	4.36818E-06	3.43162E-06
5	4.21393E-06	4.31980E-06	4.04155E-06
6		4.27654E-06	4.16601E-06
7		4.26024E-06	4.16483E-06
8		4.24233E-06	4.17064E-06
9		4.25537E-06	4.19837E-06
10		4.21393E-06	4.21393E-06

以下は材料=鋼材!!

"2cm*20cm*100cm" たわみの収束性(2cm*20cm*100cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	4ny100	420nz
1	9.51284E-06	8.86004E-06	8.35423E-06
2	9.51430E-06	9.23360E-06	9.07624E-06
3	9.51464E-06	9.35504E-06	9.26161E-06
4	9.51475E-06	9.41508E-06	9.34776E-06
5		9.45017E-06	9.39970E-06
6		9.47287E-06	9.43557E-06
7		9.48851E-06	9.46238E-06
8		9.49983E-06	9.48343E-06
9		9.50827E-06	9.50053E-06
10		9.51475E-06	9.51475E-06

"2cm*20cm*400cm" たわみの収束性(2cm*20cm*400cm)

たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	4ny100	420nz
1	4.40186E-04	4.23762E-04	1.77652E-04
2	4.40222E-04	4.35914E-04	3.24002E-04
3	4.40229E-04	4.38365E-04	3.82377E-04
4	4.40231E-04	4.39251E-04	4.08131E-04
5		4.39667E-04	4.21275E-04
6		4.39895E-04	4.28784E-04
7		4.40033E-04	4.33448E-04
8		4.40124E-04	4.36535E-04
9		4.40186E-04	4.38680E-04
10		4.40231E-04	4.40231E-04

後藤メモ(06/12/4)

tyokum.f をちょっと書き換えたので、5*20*100まで解けると思います。

返信

走りませんでした・・・

追伸

g4で走らせることに成功

大黒メモ(06/12/1)

たわみの収束性を調べるために

サイズは

2cm*2cm*10cm
2cm*2cm*40cm
2cm*20cm*100cm
2cm*20cm*400cm

で行う!

"2cm2cm10cm"

たわみの収束性(2cm*2cm*10cm)たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	4ny100	420nz
1	9.33428E-06	8.77118E-06	8.27142E-06
2	9.39675E-06	9.14022E-06	8.97926E-06
3	9.41047E-06	9.26411E-06	9.16131E-06
4	9.41558E-06	9.32301E-06	9.24663E-06
5		9.35667E-06	9.29856E-06
6		9.37795E-06	9.33474E-06
7		9.39230E-06	9.36196E-06
8		9.40249E-06	9.38346E-06
9		9.40995E-06	9.40098E-06
10		9.41558E-06	9.41558E-06

"2cm2cm40cm"

たわみの収束性(2cm*2cm*40cm)たわみδ(cm)

分割数(nx.ny/2.nz/10)	nx20100	4ny100	420nz
1	4.35812E-04	4.22873E-04	1.77425E-04
2	4.38692E-04	4.35071E-04	3.23480E-04
3	4.39291E-04	4.37592E-04	3.81735E-04
4	4.39506E-04	4.38502E-04	4.07441E-04
5		4.38929E-04	4.20565E-04
6		4.39163E-04	4.28064E-04
7		4.39304E-04	4.32725E-04
8		4.39397E-04	4.35810E-04
9		4.39461E-04	4.37955E-04
10		4.39506E-04	4.39506E-04

大黒メモ(06/11/30)

たわみの収束性(2cm*2cm*20cm)たわみδ(*10^-2cm)

分割数(nx.ny/2.nz/10)	nx20100	4ny100	420nz
1	5.86647E-05	5.18981E-05	4.25857E-05
2	5.90582E-05	5.33777E-05	5.39393E-05
3	5.91410E-05	5.88366E-05	5.67778E-05
4	5.91709E-05	5.89920E-05	5.78634E-05
5		5.90668E-05	5.83929E-05
6		5.91085E-05	5.86935E-05
7		5.91340E-05	5.88825E-05
8		5.91509E-05	5.90105E-05
9		5.91626E-05	5.91023E-05
10		5.91709E-05	5.91709E-05

大黒メモ(06/11/29)

4*20*100まで可能。

要素数・・・10605

スカイライン整形配列サイズ・・・56238315

4*22*100ではえらーがでた。(要素数11615)

というか、コンパイルはいくが、

実行ファイルを走らせると、強制終了になってしまう。

大黒メモ(06/11/28)

手計算とプログラムの載荷点でのたわみが一致した。

とりあえず、要素分割は6*10*100でやる。

l/hを変化させる場合ですけど、どちらかを一定で変化させればいいんですか??

後藤メモ(06/11/27)

mage.fを5点載荷試験用の入力データ作成プログラム mage5p.f に書き換えてみましたが、ちゃんと動いてるのかどうか分かりません。 1/4点のたわみが合うかどうか調べてください。 tyokum.fの方もnhika=3にすると 5点載荷のたわみ(せん断変形考慮も)を出すように書き換えてみたんで。で、ちゃんと解けてるようだったら、麓論文と同様にせん断変形を考慮した場合、無視した場合の誤差を計算してプロットしてみて。

返信

わかりました。明日計算してみます。大黒屋

大黒メモ11／24

たわみを求めたら、、

載荷点で δ=7Pl^3/768EI

です。

大黒メモ11／20

Ra=Rc=7/16*P

Rb=9/8*P

・・・あってるのか??

計算しなおしたら、、

Ra=Rc=5/16*P

Rb=11/8*P

やぱ、下のでOKっぽい。川原さんありがとうです。

大黒メモ11／17

5点載荷の梁を解いて、せん断、曲げ図を描く

半解析で求めるので、境界条件を考察

任意点のたわみを求められるようにする。

vine4.0インストール日誌

インストール

DISCをいれてまず、手順に従いインストールする。

インストール後すること

ネットワークの設定(ブラウザ、シナプティック、gFTP)

synaptic

ここ

後藤辞書

ここ

Adobe Reader をインストール

ここ

alias

大黒メモ

vine4.0β2

上田のPCにもいれてデュエルブートにも成功?

よく使うだろうソフト(xfig,ggv,,,,)をsynapticでいれてみて成功。

OpenOffice2.0もここを参考にして成功した。

大黒メモ9/13

vine4.0βを数値ゼミで使ったPCにいれてみる。とりあえず週明けに試してみる。
立体要素に関するプログラム置場のmage.fとhipp.fの境界条件、載荷条件について検討する。5点載荷へ応用がきくか？

大黒メモ-9/8

たわみの表は2*2*5,2*2*20,2*20*50,2*20*200全て確認しました。

荷重増分は1000で一致しました。

fortranの進み具合

 コンパイル、型宣言real integer implicit、write文、open、do文、if文、dimension
 フォーマットi型f型e型

後藤ちゃちゃ06/6/7

最低限、日本語と英語の品詞は対応させましょう。例えば、Isotropicは「等方性の」という形容詞でしょ。じゃあ、「等方性」という名詞だったら、どういう語尾になるの。まあ、executable file(実行できるファイル)みたいなのは、fileを省略して the executableだけで名詞のように使うこともあるにせよ。「in terms of」で「観点」っていうのはさすがにおかしいでしょうに。 in terms of は慣用表現。「…の観点で」の意味もあるだろうけど、恐らく、もっと簡単な意味でしか使ってないでしょ(式××を○○の項で表すとか)。「by means of」も(ofの)目的語を取るのだから、ただ「用いて」ではなく「を用いて」と書いてほしい。というか、これは直訳するなら「…の手段によって」つまり「…によって」ってことだよね。byは意味がいっぱいあるから「…によって」の意味をはっきりさせたい場合にby means of を使うのでは。 cross-sectionのproperty(特に複数)であれば、それは「特性」とは訳さない。

返事大黒屋

分割数(nx.ny/2.nz/10)	nx20100	5ny100	520nz
1
2
3
4
5
6
7
8
9
10

大黒屋の卒論日誌 - *卒論日誌

目次

卒論日誌

大黒メモ(06/12/23)

Active Virus Shieldのインストール

追加

大黒メモ(06/12/20)

"2cm2cm40cm"

報告12/12

せん断弾性係数算定

荷重-たわみ関係からkを逆算

ティモシェンコ梁(ν=0、k=5/6)とFEM解析のたわみの相対誤差

初等梁理論とFEM解析のたわみの相対誤差

木材の場合のたわみの収束性

以下は材料=鋼材!!

後藤メモ(06/12/4)

大黒メモ(06/12/1)

たわみの収束性を調べるために

"2cm2cm10cm"

"2cm2cm40cm"

大黒メモ(06/11/30)

大黒メモ(06/11/29)

大黒メモ(06/11/28)

後藤メモ(06/11/27)

大黒メモ11／24

大黒メモ11／20

大黒メモ11／17

vine4.0インストール日誌

インストール

インストール後すること

大黒メモ

大黒メモ9/13

大黒メモ-9/8

fortranの進み具合

後藤ちゃちゃ06/6/7
